申請日2014.02.28
公開(公告)日2014.08.27
IPC分類號C02F9/14
摘要
本實用新型提供了一種一體化醫療水處理設備，包括依次連通在一起的水解反應器、生化反應器、過濾池和消毒池，所述水解反應器、生化反應器和過濾池內放置有懸浮填料，所述懸浮填料上生長有生物膜，所述過濾池和水解反應器、生化反應器之間還分別設有回流管道，消毒池底部布置釋放槽，所述消毒池側部設置消毒倉，消毒倉通過管道連接到消毒池底部釋放槽。本實用新型將水解反應器、生化反應器、過濾池和消毒池有機結合，通過本設備的生化反應，將污水中含有的有機污染物去除，再經過過濾處理，最后達標排放，具有耐沖擊負荷、生物相豐富、剩余污泥量少以及活性污泥處理效率高、能耗低、運行穩定等優點。
權利要求書
1.一體化醫療水處理設備，其特征在于：包括依次連通在一起的水解反應 器、生化反應器、過濾池和消毒池，所述水解反應器、生化反應器和過濾池內 放置有懸浮填料，所述懸浮填料上生長有生物膜，所述過濾池和水解反應器、 生化反應器之間還分別設有回流管道，消毒池底部布置釋放槽，所述消毒池側 部設置消毒倉，消毒倉通過管道連接到消毒池底部釋放槽。
2.根據權利要求1所述的一體化醫療水處理設備，其特征在于：所述消毒 倉為密閉結構，消毒倉設置增壓裝置。
3.根據權利要求2所述的一體化醫療水處理設備，其特征在于：所述釋放 槽為柵格結構或網格結構之一。
4.根據權利要求1或2所述的一體化醫療水處理設備，其特征在于：所述 水解反應器前端還設有調節池，所述調節池前端設有化糞池，所述過濾池和調 節池之間還設有回流管道。
5.根據權利要求4所述的一體化醫療水處理設備，其特征在于：所述調節 池內設有用于固液分離的格柵或濾網。
6.根據權利要求5所述的一體化醫療水處理設備，其特征在于：所述水解 反應器、生化反應器、過濾池和消毒池分別固定在一個長方形的箱體內，所述 箱體頂端開有觀察反應情況的觀察口。
說明書
一體化醫療水處理設備
技術領域
本實用新型涉及水處理設備，特別涉及一種一體化醫療水處理設備。
背景技術
醫院污水中含有大量有機、無機污染物，必須經過一系列處理達標后才能 排入水體中，否則會對環境造成嚴重污染，危害人們的身體健康，但是現有的 醫院污水處理設備結構復雜，處理的流程繁瑣，不方便根據出水狀態重復處理。
實用新型內容
針對現有的一體化醫療水處理設備存在的上述缺陷和問題，本實用新型實 施例的目的是提供一種簡便、處理效果好、可重復處理的一體化醫療水處理設 備。
為了達到上述目的，本實用新型實施提供如下技術方案：
一體化醫療水處理設備，包括依次連通在一起的水解反應器、生化反應器、 過濾池和消毒池，所述水解反應器、生化反應器和過濾池內放置有懸浮填料， 所述懸浮填料上生長有生物膜，所述過濾池和水解反應器、生化反應器之間還 分別設有回流管道，經過沉淀過濾的污水可分別回流到水解反應器和生化反應 器重復處理，消毒池底部布置釋放槽，所述消毒池側部設置消毒倉，消毒倉通 過管道連接到消毒池底部釋放槽。
進一步的技術方案，所述消毒倉為密閉結構，消毒倉設置增壓裝置。
進一步的技術方案，所述釋放槽為柵格結構或網格結構之一。

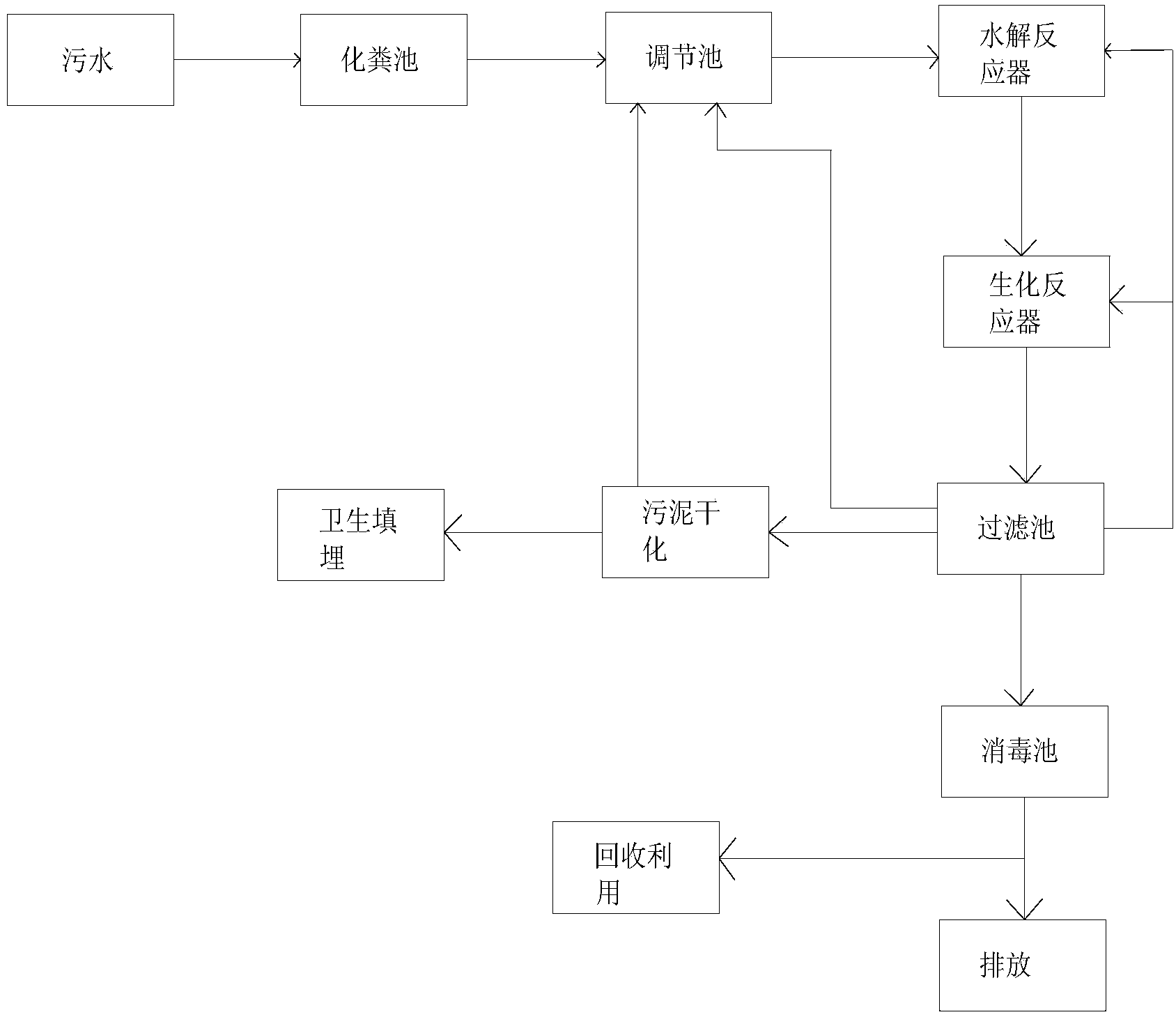

進一步的技術方案，所述水解反應器前端還設有調節池，所述調節池前端 設有化糞池，所述過濾池和調節池之間還設有回流管道，經過沉淀過濾的污水 可回流到調節池重復處理。
進一步的技術方案，所述調節池內設有用于固液分離的格柵或濾網。
進一步的技術方案，所述水解反應器、生化反應器、過濾池和消毒池固定 在一個長方形的箱體內，所述箱體頂端開有觀察反應情況的觀察口。
本實用新型提供的一體化醫療水處理設備具有以下優點：
1、生物膜生長在反應器內的懸浮填料上，這些填料隨反應器內混合液的混 合翻轉而回轉移動。具有良好的水力特性，使氣液固之間維持很高的傳輸速率， 填料上的生物膜具有較高的生物活性;
2、反應器結合了生物接觸氧化法工藝與好氧生物流化床工藝的特點，既能 解決固定床反應器易堵塞、需要定時反沖洗，流化床填料易流失等問題;
3、反應器既具有傳統生物膜法耐沖擊負荷、泥齡長、剩余污泥少的特點， 又具有活性污泥法的高效性和運轉靈活性;
4、反應器中污泥濃度較高，一般污泥濃度為普通活性污泥法污泥濃度的 5-10倍，曝氣池污泥質量濃度可高達30-40g/L;
5、水頭損失小，不易堵塞，無需反沖洗，一般不需回流;
6、懸浮填料具有好氧和厭氧代謝活性，可良好的脫氮除磷;
7、具有傳統生物膜法耐沖擊負荷、生物相豐富、剩余污泥量少的特點，又 具有活性污泥處理效率高、能耗低、運行穩定等特點。
