申請日2014.04.25
公開(公告)日2014.12.31
IPC分類號C02F11/14
摘要

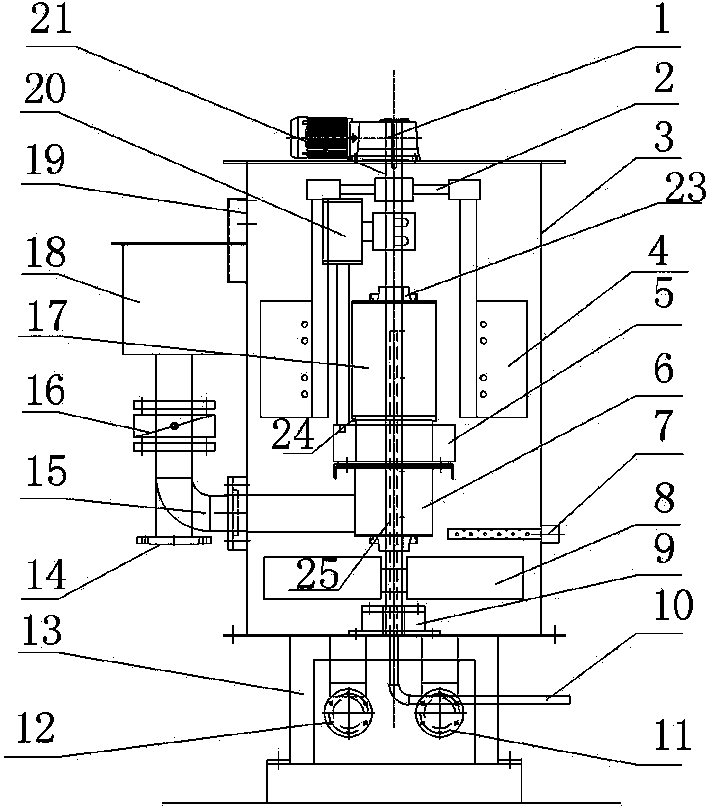

本實用新型公開了一種污泥濃縮罐,它包括罐體(3)、溢流口(19)、減速電機(1)、轉動桿(21)、上攪拌槳、濃縮部旋轉軸(20)、濃縮部主體(17)、濃縮液排水管(6)、下攪拌槳(8)、軸承座(9)、清洗噴淋管(10)、絮凝劑入口管(7)、橋架(13)、總污泥進口管(11)和絮凝物出口槽(22),轉動桿(21)下端開設有一注水孔(25),注水孔(25)底部側壁上開設有多個開口,轉動桿(21)下端與清洗噴淋管(10)密封連接,濃縮部主體(17)的固定環和游動環呈疊片式的安裝在鎖緊蓋(23)和尼龍座套(5)之間。本實用新型的有益效果是:它具有防堵塞、濾液分離效率高和可自清洗的優點。
權利要求書
1.一種污泥濃縮罐,它包括罐體(3)、溢流口(19)、減速電機(1)、轉動桿(21)、上攪拌槳、濃縮部旋轉軸(20)、濃縮部主體(17)、濃縮液排水管(6)、下攪拌槳(8)、軸承座(9)、清洗噴淋管(10)、絮凝劑入口管(7)、橋架(13)、總污泥進口管(11)和絮凝物出口槽(22),罐體(3)安裝在橋架(13)上,罐體(3)上端安裝有減速電機(1),罐體(3)的底部上表面中心位置安裝有軸承座(9),罐體(3)的上側壁上開設有溢流口(19),罐體(3)的上側壁上設置有絮凝物出口槽(22),罐體(3)的底部安裝有總污泥進口管(11),罐體(3)的下側壁上安裝有絮凝劑入口管(7),其特征在于:轉動桿(21)上端與減速電機(1)連接,轉動桿(21)下端安裝在軸承座(9)里,轉動桿(21)主體上從上往下依次固定連接上攪拌槳、濃縮部旋轉軸(20)、下攪拌槳(8),濃縮部旋轉軸(20)和下攪拌槳(8)之間的轉動桿(21)上從上往下依次套裝有濃縮部主體(17)和濃縮液排水管(6),濃縮液排水管(6)上端與濃縮部主體(17)下端密封連接,所述的濃縮部主體(17)包括鎖緊蓋(23)、固定環、游動環和尼龍座套(5),固定環和游動環呈疊片式的安裝在鎖緊蓋(23)和尼龍座套(5)之間,濃縮部旋轉軸(20)下端與尼龍座套(5)固定連接。
2.根據權利要求1所述的一種污泥濃縮罐,其特征在于:所述的尼龍座套(5)套裝在濃縮液排水管(6)上端,且尼龍?zhí)?6)底部通過螺栓連接有一支撐板。
3.根據權利要求1所述的一種污泥濃縮罐,其特征在于:所述的濃縮液排水管(6)上端與濃縮部主體(17)下端通過濃縮部連接盤(24)密封連接在一起,濃縮液排水管(6)下端連接有一水管(15)。
4.根據權利要求1所述的一種污泥濃縮罐,其特征在于:所述的罐體(3)側壁上設置有一濾液排液槽(18),濾液排液槽(18)內開設有兩個通孔,其中右邊通孔與濾液排放管(14)密封連接,左邊通孔與水管(15)的另一端密封連接。
5.根據權利要求4所述的一種污泥濃縮罐,其特征在于:所述的水管(15)的中部設置有一蝶閥(16)。
6.根據權利要求1所述的一種污泥濃縮罐,其特征在于:所述的罐體(3)底部設置有清洗噴淋管(10)。
7.根據權利要求1所述的一種污泥濃縮罐,其特征在于:所述的罐體(3)底部設置有用于放空污泥的放空口管(12)。
8.根據權利要求1所述的一種污泥濃縮罐,其特征在于:所述的上攪拌槳包括一橫梁(2)和兩個攪拌葉片(4),橫梁(2)中部與轉動桿(21)固定連接,橫梁(2)的兩端豎直方向向下固定連接有攪拌葉片(4)。
說明書
一種污泥濃縮罐
技術領域
本實用新型涉及污泥濃縮設備,特別是一種污泥濃縮罐。
背景技術
污泥濃縮罐是污水處理的關鍵設備,污水處理中產生的污泥含水率較高,為了將污泥水中所含污泥分離壓濾成含水較少的泥餅,必須使用污泥濃縮裝置。污泥濃縮的方法有沉降法、氣浮法和離心法。在選擇濃縮方法時,除了各種方法本身的特點外,還應考慮污泥的性質、來源、整個污泥處理流程及最終處置方式等。如沉降法用于濃縮初沉淀污泥和剩余活性污泥的混合污泥時效果較好。單純的剩余活性污泥一般用氣浮法濃縮,近年發展到部分采用離心法濃縮,而現有的離心濃縮罐易堵塞,效率較低,且不可自清洗,導致了設備檢修困難,生產成本增加的缺點
實用新型內容
本實用新型的目的在于克服現有技術的缺點,提供一種防堵塞、效率高和可自清洗的污泥濃縮罐。
本實用新型的目的通過以下技術方案來實現:它包括罐體、溢流口、減速電機、轉動桿、上攪拌槳、濃縮部旋轉軸、濃縮部主體、濃縮液排水管、下攪拌槳、軸承座、清洗噴淋管、絮凝劑入口管、橋架、總污泥進口管和絮凝物出口槽,罐體安裝在橋架上,罐體上端安裝有減速電機,罐體的底部上表面中心位置安裝有軸承座,罐體的上側壁上開設有溢流口,罐體的上側壁上設置有絮凝物出口槽,罐體的底部安裝有總污泥進口管,罐體的下側壁上安裝有絮凝劑入口管,轉動桿上端與減速電機連接,轉動桿下端安裝在軸承座里,轉動桿主體上從上往下依次固定連接上攪拌槳、濃縮部旋轉軸、下攪拌槳,濃縮部旋轉軸和下攪拌槳之間的轉動桿上從上往下依次套裝有濃縮部主體和濃縮液排水管,濃縮液排水管上端與濃縮部主體下端密封連接,所述的濃縮部主體包括鎖緊蓋、固定環、游動環和尼龍座套,固定環和游動環呈疊片式的安裝在鎖緊蓋和尼龍座套之間,,濃縮部旋轉軸下端與尼龍座套固定連接。
所述的尼龍座套套裝在濃縮液排水管上端,且尼龍?zhí)椎撞客ㄟ^螺栓連接有一支撐板。
所述的濃縮液排水管上端與濃縮部主體下端通過濃縮部連接盤密封連接在一起,濃縮液排水管下端連接有一水管。
所述的罐體側壁上設置有一濾液排液槽,濾液排液槽內開設有兩個通孔,其中右邊通孔與濾液排放管密封連接,左邊通孔與水管的另一端密封連接。
所述的水管的中部設置有一蝶閥。
所述的罐體底部設置有清洗噴淋管。
所述的注水孔底部從上往下看位于濃縮部主體的四分之一處。
所述的罐體底部設置有用于放空污泥的放空口管。
所述的上攪拌槳包括一橫梁和兩個攪拌葉片,橫梁中部與轉動桿固定連接,橫梁的兩端豎直方向向下固定連接有攪拌葉片。
本實用新型具有以下優點:本實用新型的污泥濃縮罐,濾液從濃縮部主體的固定環和游動環之間的間隙流入濃縮液排水管,由于游動環時刻保持旋轉,故防止了濃縮部主體堵塞,從而提高了濾液的分離效率,轉動桿開設有注水孔,可通過清洗噴淋管對濃縮部和罐體進行清洗,從而實現了污泥濃縮罐的自清洗。因而它具有防堵塞、濾液分離效率高和可自清洗的優點。
