申請日2014.04.25

　　公開(公告)日2014.10.15

　　IPC分類號F04D13/06; F04D29/58; F04D29/00

　　摘要

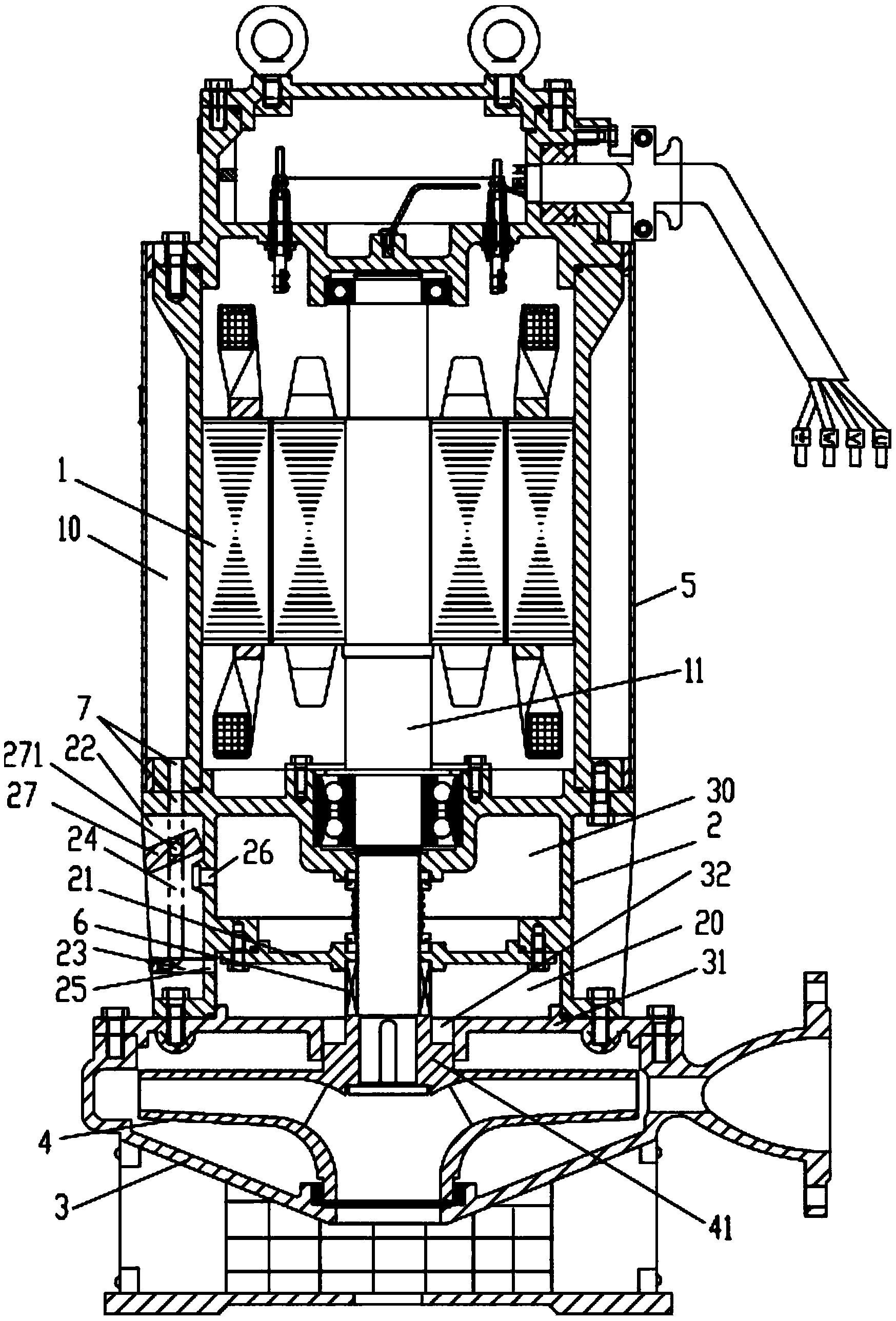

　　本實用新型公開了一種具有泄壓冷卻結構的污水泵，包括電機，電機的外壁上固定有冷卻套，冷卻套與電機的外壁之間形成冷卻腔體;連接座的內部中部固定有隔離支撐板，輸出軸插套在隔離支撐板中，隔離支撐板與葉輪之間的輸出軸上插套有密封環，密封環、隔離支撐板和泵體的上頂面之間形成密封腔體;連接座的外側壁上成型有加強筋，加強筋上成型有橫向出水孔和豎直出水孔，橫向出水孔與連接座的側壁上成型有的出水孔相連通，出水孔與密封腔體相連通，豎直出水孔與橫向出水孔相連通，豎直出水孔與冷卻腔體相連通。它可以對連接座中的密封腔體泄壓，保證電機的正常運行，同時，其從密封腔體中進入冷卻腔體的水液可以降低電機的溫度，提高電機的使用壽命。

　　權利要求書

　　1.一種具有泄壓冷卻結構的污水泵，包括電機(1)，電機(1) 的下端固定連接有連接座(2)，連接座(2)下端固定有泵體(3)， 電機(1)的輸出軸(11)鉸接在連接座(2)中并伸入泵體(3)，輸 出軸(11)上固定有葉輪(4)，葉輪(4)在泵體(3)內，其特征在 于：所述電機(1)的外壁上固定有冷卻套(5)，冷卻套(5)與電機 (1)的外壁之間形成冷卻腔體(10);

　　連接座(2)的內部中部固定有隔離支撐板(21)，輸出軸(11) 插套在隔離支撐板(21)中，隔離支撐板(21)與葉輪(4)之間的 輸出軸(11)上插套有密封環(6)，密封環(6)、隔離支撐板(21) 和泵體(3)的上頂面之間形成密封腔體(20);

　　連接座(2)的外側壁上成型有加強筋(22)，加強筋(22)上成 型有橫向出水孔(23)和豎直出水孔(24)，橫向出水孔(23)與連 接座(2)的側壁上成型有的出水孔(25)相連通，出水孔(25)與 密封腔體(20)相連通，豎直出水孔(24)與橫向出水孔(23)相連 通，豎直出水孔(24)與冷卻腔體(10)相連通。

　　2.根據權利要求1所述的一種具有泄壓冷卻結構的污水泵，其 特征在于：所述連接座(2)的上部與隔離支撐板(21)之間形成泄 壓腔體(30)，連接座(2)的上部側壁上成型有泄水孔(26)，泄水 孔(26)與連接座(2)的上部的泄壓腔體(30)相通。

　　3.根據權利要求1所述的一種具有泄壓冷卻結構的污水泵，其 特征在于：所述電機(1)的殼體和連接座(2)的上部外側壁上成型 有的徑向延伸邊上均成型有通孔(7)，豎直出水孔(24)與連接座(2) 的徑向延伸邊上成型有的通孔(7)相通，連接座(2)的徑向延伸邊 上成型有的通孔(7)與電機(1)的殼體的通孔(7)相通，電機(1) 的殼體的通孔(7)與冷卻腔體(10)相通。

　　4.根據權利要求1所述的一種具有泄壓冷卻結構的污水泵，其 特征在于：所述加強筋(22)的側壁上固定有加強塊(27)，加強塊 (27)上成型有出液孔(271)，出液孔(271)與豎直出水孔(24) 相連通。

　　5.根據權利要求1所述的一種具有泄壓冷卻結構的污水泵，其 特征在于：所述泵體(3)的上端蓋(31)上成型有中部通孔(32)， 中部通孔(32)的側壁與葉輪(4)的上部的中部連接部(41)側壁 之間具有間隙(40)，間隙(40)的上端與密封腔體(20)相連通、 下端與泵體(3)的內腔體相連通。

　　說明書

　　一種具有泄壓冷卻結構的污水泵

　　技術領域：

　　本實用新型屬于污水泵設備技術領域，尤其涉及一種具有泄壓冷 卻結構的污水泵。

　　背景技術：

　　現有的污水泵中，其連接座和泵體的上頂面之間形成泄壓腔體， 將泵體中的多余的水液進入泄壓腔體中，再通過泄壓腔體的出液管進 入電機的外壁設有的冷卻腔體中，降低電機的溫度的同時減少泄壓腔 體的壓力，然而當泄壓腔體壓力過大時，其泄壓腔體中的液體無法快 速的從出液管進入冷去腔體中，而是從連接座的頂端進入電機，影響 電機的正常運行，甚至順壞電機。

　　實用新型內容：

　　本實用新型的目的就是針對現有技術之不足，而提供一種具有泄 壓冷卻結構的污水泵，它不僅可以對連接座中的密封腔體泄壓，同時 對泄壓腔體也進行泄壓，其雙重泄壓，更好的防止水液進入電機，保 證電機的正常運行，同時，其從密封腔體中進入冷卻腔體的水液可以 降低電機的溫度，提高電機的使用壽命。

　　本實用新型的技術解決措施如下：

　　一種具有泄壓冷卻結構的污水泵，包括電機，電機的下端固定連 接有連接座，連接座下端固定有泵體，電機的輸出軸鉸接在連接座中 并伸入泵體，輸出軸上固定有葉輪，葉輪在泵體內，所述電機的外壁 上固定有冷卻套，冷卻套與電機的外壁之間形成冷卻腔體;

　　連接座的內部中部固定有隔離支撐板，輸出軸插套在隔離支撐板 中，隔離支撐板與葉輪之間的輸出軸上插套有密封環，密封環、隔離 支撐板和泵體的上頂面之間形成密封腔體;

　　連接座的外側壁上成型有加強筋，加強筋上成型有橫向出水孔和 豎直出水孔，橫向出水孔與連接座的側壁上成型有的出水孔相連通， 出水孔與密封腔體相連通，豎直出水孔與橫向出水孔相連通，豎直出 水孔與冷卻腔體相連通。

　　所述連接座的上部與隔離支撐板之間形成泄壓腔體，連接座的上 部側壁上成型有泄水孔，泄水孔與連接座的上部的泄壓腔體相通。

　　所述電機的殼體和連接座的上部外側壁上成型有的徑向延伸邊 上均成型有通孔，豎直出水孔與連接座的徑向延伸邊上成型有的通孔 相通，連接座的徑向延伸邊上成型有的通孔與電機的殼體的通孔相 通，電機的殼體的通孔與冷卻腔體相通。

　　所述加強筋的側壁上固定有加強塊，加強塊上成型有出液孔，出 液孔與豎直出水孔相連通。

　　所述泵體的上端蓋上成型有中部通孔，中部通孔的側壁與葉輪的 上部的中部連接部側壁之間具有間隙，間隙的上端與密封腔體相連 通、下端與泵體的內腔體相連通。

　　本實用新型的有益效果在于：

　　它不僅可以對連接座中的密封腔體泄壓，同時對泄壓腔體也進行 泄壓，其雙重泄壓，更好的防止水液進入電機，保證電機的正常運行， 同時，其從密封腔體中進入冷卻腔體的水液可以降低電機的溫度，提 高電機的使用壽命。
