申請日2014.04.25

　　公開(公告)日2014.09.17

　　IPC分類號C02F103/10; C02F1/74

　　摘要

　　本實用新型提供了一種鉆井廢水高效礦化分解設備的技術方案，該方案為一種鉆井廢水高效礦化分解設備，包括有罐狀反應塔、管道混合器、酸液存儲器和復合供氣裝置;反應塔的頂部設置有呼吸口;反應塔的上部的側壁上設置有集水器;集水器上設置有出水管;反應塔內部填充有礦物填料;反應塔內部的底部設置有布水管和雙層曝氣管;雙層曝氣管與復合供氣裝置連接;管道混合器分別與布水管、酸液存儲器和廢水進水管連接。該方案能夠較好的防止填料板結、出現溝流、廢水混合不均勻、處理效率低等不利現象，并且能實現連續自動工作，對廢水pH進行實時連續監控，使反應系統在最佳條件下進行。

　　權利要求書

　　1.一種鉆井廢水高效礦化分解設備，其特征是：包括有罐狀反應塔、管道混合器、酸液存儲器和復合供氣裝置;所述反應塔的頂部設置有呼吸口;所述反應塔的上部的側壁上設置有集水器;所述集水器上設置有出水管;所述反應塔內部填充有礦物填料;所述反應塔內部的底部設置有布水管和雙層曝氣管;所述雙層曝氣管與復合供氣裝置連接;所述管道混合器分別與布水管、酸液存儲器和廢水進水管連接。

　　2.根據權利要求1所述的一種鉆井廢水高效礦化分解設備，其特征是：所述反應塔的側壁上設置有觀察口和清渣口;所述反應塔的底端側壁上設置有放空口。

　　3.根據權利要求1所述的一種鉆井廢水高效礦化分解設備，其特征是：所述布水管上設置有pH檢測計。

　　4.根據權利要求1所述的一種鉆井廢水高效礦化分解設備，其特征是：所述出水管上設置有pH檢測計。

　　5.根據權利要求1所述的一種鉆井廢水高效礦化分解設備，其特征是：所述廢水進水管上設置有流量計。

　　6.根據權利要求1所述的一種鉆井廢水高效礦化分解設備，其特征是：所述酸液存儲器與管道混合器之間連接的管道上設置有流量計。

　　說明書

　　一種鉆井廢水高效礦化分解系統

　　技術領域

　　本實用新型涉及的是一種廢水處理裝置，尤其是一種鉆井廢水高效礦化分解設備。

　　背景技術

　　在現有技術中，公知的技術是，在油氣田勘探開發過程中，產生大量的鉆井廢水。鉆井廢水中含有大量污染物，包括SS、石油類、各種有機物、重金屬、硫化物、氯離子等，其組成和濃度具有復雜性、多變性、分散性等特點。其中大量的磺化系列、腐植酸系列等水溶性高分子有機物難以降解。對于深井、復雜地層的鉆井廢水，由于處理劑種類多、加量變化，鉆井液性能非常穩定，因此破膠預處理是關鍵技術，而目前普遍采用的化學藥劑處理法對于破膠、混凝、脫色功能較差，并且藥劑加量大，成本高。針對鉆井廢水有機物濃度高、膠體體系穩定的特點，礦化分解的主要原理在于，廢水在一定的化學條件下與高效復合礦物填料、載體及催化劑充分接觸發生催化氧化反應，使廢水中的多環、雜環類和芳香族的復雜有機物開環、斷鏈，變成小分子有機物最終部分轉化成水和二氧化碳。針對鉆井廢水，采用礦化分解對廢水中的有機物進行改性，一方面可以實現氧化、破膠，從而降低后續混凝的加藥量，大幅度提高出水率，在降低處理成本上具有不可比擬的優勢;另一方面可以進一步降低色度和COD，并且提高廢水的可生化性，為后續生化處理提供水質保障。

　　目前的礦化分解反應裝置在運行中存在一些問題：一，裝置在運行一段時間后，將會出現填料板結，出現溝流，導致反應面積減小、廢水混合不均勻、設備進出水不順暢，嚴重降低裝置的處理效率;二，裝置未能實現連續自動工作;三，未能實現對反應罐內的廢水pH進行實時連續控制，使反應系統在最佳條件下進行，對出水水質進行判斷。

　　實用新型內容

　　本實用新型的目的，就是針對現有技術所存在的不足，而提供一種鉆井廢水高效礦化分解設備的技術方案，該方案能夠較好的防止填料板結、出現溝流、廢水混合不均勻、處理效率低等不利現象，并且能實現連續自動工作，對廢水pH進行實時連續監控，使反應系統在最佳條件下進行。

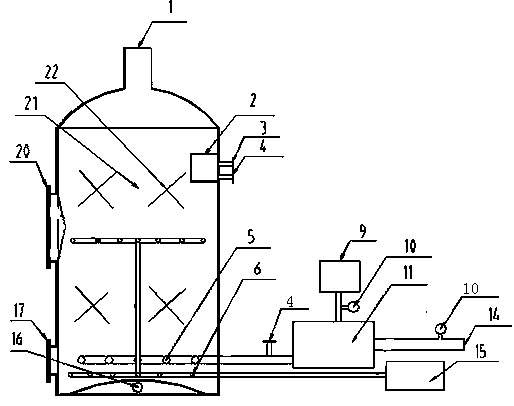

　　本方案是通過如下技術措施來實現的：一種鉆井廢水高效礦化分解設備，包括有罐狀反應塔、管道混合器、酸液存儲器和復合供氣裝置;反應塔的頂部設置有呼吸口;反應塔的上部的側壁上設置有集水器;集水器上設置有出水管;反應塔內部填充有礦物填料;反應塔內部的底部設置有布水管和雙層曝氣管;雙層曝氣管與復合供氣裝置連接;管道混合器分別與布水管、酸液存儲器和廢水進水管連接。

　　作為本方案的優選：反應塔的側壁上設置有觀察口和清渣口;反應塔的底端側壁上設置有放空口。

　　作為本方案的優選：布水管上設置有pH檢測計。

　　作為本方案的優選：出水管上設置有pH檢測計。

　　作為本方案的優選：廢水進水管上設置有流量計。

　　作為本方案的優選：酸液存儲器與管道混合器之間連接的管道上設置有流量計。

　　本方案的有益效果可根據對上述方案的敘述得知，由于在該方案中:(1)對進出水pH實時監控，保證廢水的適宜反應條件，提高反應效率。(2)特殊的塔體流體力學設計和催化劑分級布置，使廢水與填料及催化劑充分接觸，容積利用率達到98%以上，并且塔體水頭損失小，不容易發生鐵泥堵塞;(3)采用多效復合供氣裝置，保證良好的水力條件和微小擾動，使水與填料、催化劑動態碰觸，不但增加填料與廢水的接觸面積，而且防止填料板結和催化劑積碳，大大提高了反應效率，縮短了反應時間;(4)采用的高效復合礦物填料是由多種礦物元素按一定比例混合，特有的燒成曲線下燒結而成，催化劑通過化學嫁接和微波固化到載體上，填料具有機械強度大、催化劑流失小、不易板結的特點;(5)設備高徑比高，占地面積小，運行穩定可靠;(6)應用范圍廣，受廢水中的有毒有害物質影響小，特別適用但不限于鉆井廢水處理。

　　由此可見，本實用新型與現有技術相比，具有實質性特點和進步，其實施的有益效果也是顯而易見的。
