申請日2014.04.25
公開(公告)日2014.08.27
IPC分類號D06F39/08
摘要
一種洗衣機廢水分級回收裝置，其特征在于，該裝置包括一多通電動閥，該電動閥的進水口可直接或間接與洗衣機的排水管連接，該電動閥的多個出水口分別連接出水管，所述出水管分別與排污管道及不同的儲水容器連接，在所述電動閥的進水口設有感應洗衣機排水次數的水流感應器，該水流感應器通過控制電路與所述電動閥聯動連接，從而使得電動閥可根據洗衣機的排水次數而自動打開其中一個出水口，從而使的洗衣機排出的廢水可通過相應的出水管排放至排污管道或儲水容器中進行回收。本實用新型根據排水次數來判斷水的潔凈程度，并可自動回收洗衣機所排出的較潔凈的水，其具有成本低，安裝方便，易于實施、通用性強等特點，宜大力推廣。
權利要求書

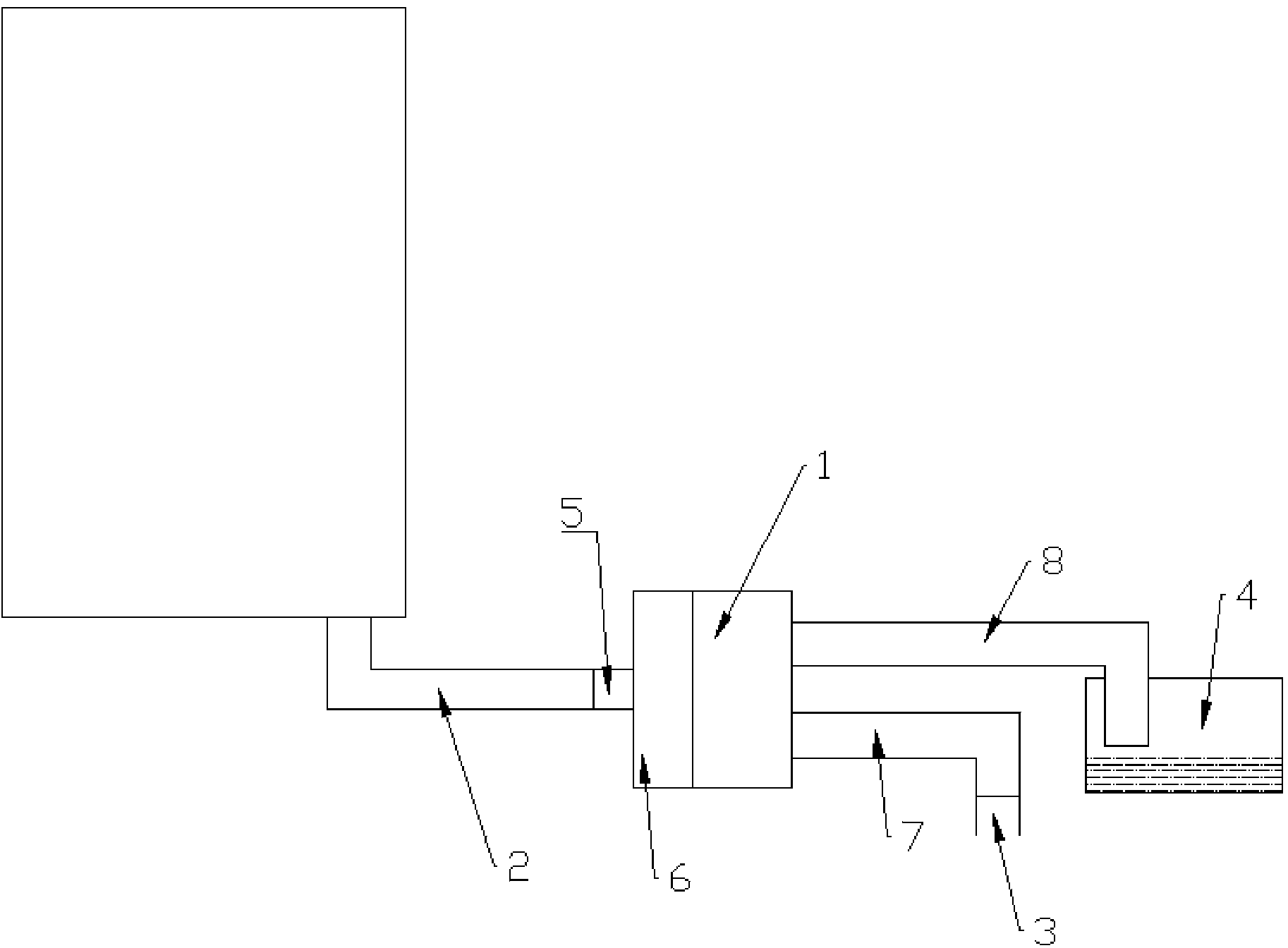

1.一種洗衣機廢水分級回收裝置，其特征在于，該裝置包括一多 通電動閥(1)，該電動閥(1)的進水口可直接或間接與洗衣機的排水 管(2)連接，該電動閥(1)的多個出水口分別連接出水管，所述出 水管分別與排污管道(3)及不同的儲水容器(4)連接，在所述電動 閥(1)的進水口設有感應洗衣機排水次數的水流感應器(5)，該水流 感應器(5)通過控制電路(6)與所述電動閥(1)聯動連接，從而使 得電動閥(1)可根據洗衣機的排水次數而自動打開其中一個出水口， 使洗衣機排出的廢水可通過相應的出水管排放至排污管道(3)或儲水 容器(4)中進行回收。
2.如權利要求1所述的洗衣機廢水分級回收裝置，其特征在于， 所述電動閥(1)為三通電動閥(1)，其設有第一出水口和第二出水口， 所述第一出水口處連接有第一出水管(7)，該第一出水管(7)的另一 端與排污管道(3)連通，其用于將洗衣機排出的無法重新利用的廢水 排出至排污管道(3)中;所述第二出水口處連接有第二出水管(8)， 該第二出水管(8)的另一端接入儲水容器(4)中，其用于將洗衣機 排出的可重復利用的廢水排至儲水容器(4)中以重復利用。
3.如權利要求2所述的洗衣機廢水分級回收裝置，其特征在于， 所述水流感應器(5)根據其所感應的洗衣機排水次數及排水水流大小 而聯動所述電動閥(1)開啟第一出水口或第二出水口。
4.如權利要求3所述的洗衣機廢水分級回收裝置，其特征在于， 在該裝置上設有與所述控制電路(6)連接的控制按鍵，該控制按鍵用 于設定聯動第二出水口打開的排水次數，當水流感應器(5)檢測到洗 衣機排水次數達到設定值時，所述電動閥(1)在控制電路(6)的控 制下而使第二出水口打開，使洗衣機排出的水被收集至儲水容器(4) 中。
5.如權利要求4所述的洗衣機廢水分級回收裝置，其特征在于， 所述洗衣機包括全自動洗衣機和非全自動洗衣機。
說明書
洗衣機廢水分級回收裝置
【技術領域】
本實用新型涉及洗衣機，特別涉及一種可將洗衣機排出的水有針 對性地進行收集的洗衣機廢水分級回收裝置。
【背景技術】
洗衣機現已成為人們?nèi)粘Ｉ畹闹饕译娭�，目前，全自�?dòng)洗 衣機已廣泛的運用到各家各戶，雖然全自動洗衣機具有省時、省力、 效率高、洗滌效果等優點，但是，使用全自動洗衣機洗衣存在用水量 大的問題。目前，洗衣機洗衣服后排出的水主要是通過排污管道3或 下水管道直接排放掉。而實際中，洗衣機洗衣服時，除第一次或頭幾 次排出的水較為不不干凈外，其后在漂洗過程中所排出的水潔凈度相 對較高，是完全可以回收利用，用于除飲食、飲用以外的其他家庭用 水方面：如沖廁所、拖地搞衛生等等。因此，為實現洗衣機排出的廢 水的重復利用，現人們進行了各種嘗試。其中比較簡單的做法是將洗 衣機排出的廢水全部收集后用于沖水馬桶，這樣既容易實現，又能實 現廢水的二次利用。但是，對于家庭而言，洗衣機所排出的水量通常 是大于沖水馬桶所用水，而且洗衣機后期排出的水潔凈度較高，若全 部用于沖水馬桶，其必然存在一定的浪費程度。因此，人們又嘗試分 級利用洗衣機排出的水，將污水排掉，而將較潔凈的水收集，以用作 他用。對于洗衣機廢水的分級處理，現有技術中主要有以下幾種方式：
一、通過PH值測試來判定洗衣機所排出的水的潔凈度，然后將PH 值滿足條件的水分級收集起來。
二、通過測試得出各洗衣機的排水時間及排水間隔時間，然后通 過定時裝置使洗衣機在規定時間內排出的水收集起來。
三、根據洗衣機的洗滌程序，使洗衣機在執行相應洗滌程序時所 排出的水被收集，如漂洗階段所有的水全部收集，浸泡階段所有的水 全部排掉等。
對于上述三種方式，其各有優缺點。第一種方式利用PH值測試， 其可以準確判定洗衣機所排出的水的潔凈度，因此可以將洗衣機排出 的水準確地按潔凈程度進行分級收集。但是這種方式需使用PH測試裝 置，其成本較高，而且PH值測試的感應時間較長，無法快速進行收集。 此外，PH測試裝置在檢測污水PH值時，其容易受污染而影響精度。 因此，對于普通家庭而其言性價比較低，因而難以大范圍實施。對于 第二種方式，利用排水時間來區分所排出的水是否潔凈，由于同一機 型設有不同的洗滌方式，如快洗和慢洗，其洗滌方式不同排水時間自 然也是不同，更何況市面上存在各種各樣的機型，因此其定時時間難 以把握，難以通用于各種機型的洗衣機。對于第三種方式，根據洗衣 機的洗滌程序，雖然可以較為快速地將洗衣機所排出的水進行分級收 集，但是這種裝置需要與洗衣機的控制電路6聯動連接，其才能根據 洗衣機的洗滌程度執行相應的動作。因此，其只適用于還未加工完成 的洗衣機，而對于家庭中已在使用的洗衣機而言，其改造難度較大， 普通用戶難以對洗衣機原來的控制電路6進行改造連接。
因此，綜上所述，現缺乏一種簡單有效、成本較低、適于家庭使 用的洗衣機廢水分級收集裝置。
【實用新型內容】
本實用新型旨在解決上述問題，而提供一種制作成本低、結構簡 單、安裝方便、適于家庭使用、并能通用安裝于不同洗衣機上進行使 用的洗衣機廢水分級回收裝置。
為實現上述目的，本實用新型提供了一種洗衣機廢水分級回收裝 置，其特征在于，該裝置包括一多通電動閥，該電動閥的進水口可直 接或間接與洗衣機的排水管連接，該電動閥的多個出水口分別連接出 水管，所述出水管分別與排污管道及不同的儲水容器連接，在所述電 動閥的進水口設有感應洗衣機排水次數的水流感應器，該水流感應器 通過控制電路與所述電動閥聯動連接，從而使得電動閥可根據洗衣機 的排水次數而自動打開其中一個出水口，使洗衣機排出的廢水可通過 相應的出水管排放至排污管道或儲水容器中進行回收。
所述電動閥為三通電動閥，其設有第一出水口和第二出水口，所 述第一出水口處連接有第一出水管，該第一出水管的另一端與排污管 道連通，其用于將洗衣機排出的無法重新利用的廢水排出至排污管道 中;所述第二出水口處連接有第二出水管，該第二出水管的另一端接 入儲水容器中，其用于將洗衣機排出的可重復利用的廢水排至儲水容 器中以重復利用。
所述水流感應器根據其所感應的洗衣機排水次數及排水水流大小 而聯動所述電動閥開啟第一出水口或第二出水口。
在該裝置上設有與所述控制電路連接的控制按鍵，該控制按鍵用 于設定聯動第二出水口打開的排水次數，當水流感應器檢測到洗衣機 排水次數達到設定值時，所述電動閥在控制電路的控制下而使第二出 水口打開，使洗衣機排出的水被收集至儲水容器中。
所述洗衣機包括全自動洗衣機和非全自動洗衣機。
本實用新型的有益貢獻在于，其有效解決了上述問題。本實用新 型根據洗衣機排水特點，利用水流感應器來檢測洗衣機的排水次數及 排水速度，根據排水次數來判斷洗衣機所排出的水的潔凈度，因此， 其實現方式簡單而有效，成本較低，適于家庭使用。本實用新型相比 與現有技術，其具有以下優點：
一、根據排水次數判斷水的潔凈程度，比用PH值進行判斷更簡單， 制作成本更低，對使用環境要求低，因此實用性更強，可被更多廣大 家庭用戶所接受，從而易于推廣和實施。
二、利用排水次數判斷水的潔凈程度，其不受限于洗衣機的機型， 而且不需與洗衣機原來的控制電路連接，不需對原有洗衣機進行改造， 安裝更方便，普通家庭用戶均可自行安裝。
三、根據排水次數判斷水的潔凈程度，不易受不同洗衣機影響， 其性能更穩定可靠。
四、使用電動閥來實現不同出水管路的控制，相比與常規的電磁 閥控制，其體型更小，成本更低，可有效節約裝置的體積，并降低制 作成本，從而與裝置所針對的消費人群更匹配。此外，使用電動閥可 用普通電池進行電路驅動，可使裝置整體電路更簡單。
綜上所述，本實用新型具有結構簡單、安裝方便、實用性強、易 于實施等特點，宜大力推廣。
