申請日2014.02.28

　　公開(公告)日2014.07.16

　　IPC分類號C02F1/04; C02F103/16; C01D3/04

　　摘要

　　本實用新型公開了一種含鹽廢水濃縮分離器，其特征是具有頂部設有空氣出口的塔體，所述塔體由塔板隔為上下兩層，下層中上部設有高溫鹽水進口，高溫鹽水進口連通塔體內的噴淋裝置，下層下部設有濃縮鹽水收集口，高溫鹽水進口與濃縮鹽水收集口之間高度處設有空氣入口，空氣入口由風機送風;上層上部設有冷水入口，冷水入口連通塔體內的冷水噴淋管，上層下部塔體開有冷卻水出口;所述塔板上設有上氣孔，上氣孔蓋有泡罩。本實用新型采用螺旋實心錐心噴頭能實現高鹽水和冷凝水的高效霧化，促進空氣與高鹽水的接觸面積，提高傳質和換熱效率。

　　權利要求書

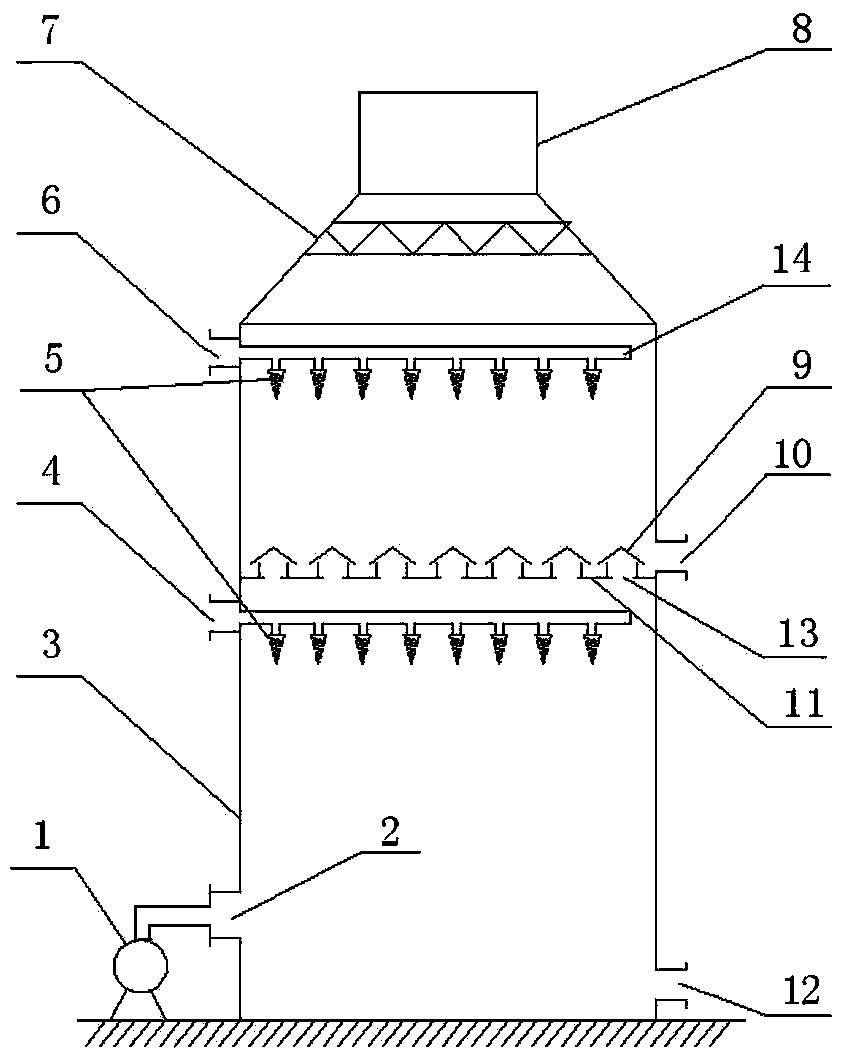

　　1.一種含鹽廢水濃縮分離器，其特征是包括頂部設有空氣出口(8)的塔體(3)，所述塔體(3)由塔板(11)隔為上下兩層，下層中上部設有高溫鹽水進口(4), 高溫鹽水進口(4)連通塔體(3)內的噴淋裝置，下層下部設有濃縮鹽水收集口(12)，高溫鹽水進口(4)與濃縮鹽水收集口(12)之間高度處設有空氣入口(2)，空氣入口(2)由風機(1)送風;上層上部設有冷水入口(6)，冷水入口(6)連通塔體(3)內的冷水噴淋管(14)，上層下部塔體(3)開有冷卻水出口(10);所述塔板(11)上設有上氣孔(13)，上氣孔(13)設有泡罩(9)。

　　2.如權利要求1所述的含鹽廢水濃縮分離器，其特征是所述噴淋裝置為霧化噴頭(5)。

　　3.如權利要求2所述的含鹽廢水濃縮分離器，其特征是所述霧化噴頭為螺旋實心錐心噴頭。

　　4.如權利要求1所述的含鹽廢水濃縮分離器，其特征是所述冷水噴淋管(14)設有噴水小孔。

　　5.如權利要求1所述的含鹽廢水濃縮分離器，其特征是所述冷水噴淋管(14)設有霧化噴頭(5)。

　　6.如權利要求5所述的含鹽廢水濃縮分離器，其特征是所述霧化噴頭(5)為螺旋實心錐心噴頭。

　　7.如權利要求1所述的含鹽廢水濃縮分離器，其特征是所述塔體(3)內部靠近空氣出口(8)處設有除沫器(7)。

　　說明書

　　一種含鹽廢水濃縮分離器

　　技術領域

　　本實用新型涉及一種蒸發濃縮并回收其中冷凝水的裝置，尤其涉及一種含鹽廢水濃縮分離器。

　　背景技術

　　在有色冶煉行業中，隨著濕法工藝的普遍應用，生產中會產生大量的生產廢水。廢水經過物理化學等凈化工藝處理后，其中重金屬離子基本達標去除，而大量氯離子、硫酸根離子、鈉離子仍存留在廢水中。隨著國家對環保要求的不斷提高及降低生產成本的要求，處理后的廢水一般作為生產用水再次引入系統回用。隨著循環次數的增加，水中氯離子、硫酸根離子濃度不斷提升，形成高含鹽廢水，污水直接排放對周邊水系會造成污染，氯離子的富集又影響了水的進一步回用。

　　實用新型內容

　　本實用新型的目的是提供一種含鹽廢水濃縮分離器。

　　上述目的是通過下述方案實現的：一種含鹽廢水濃縮分離器，其特征是包括頂部設有空氣出口的塔體，所述塔體由塔板隔為上下兩層，下層中上部設有高溫鹽水進口, 高溫鹽水進口連通塔體內的噴淋裝置，下層下部設有濃縮鹽水收集口，高溫鹽水進口與濃縮鹽水收集口之間高度處設有空氣入口，空氣入口由風機送風;上層上部設有冷水入口，冷水入口連通塔體內的冷水噴淋管，上層下部塔體開有冷卻水出口;所述塔板上設有上氣孔，上氣孔設有泡罩。

　　所述噴淋裝置為霧化噴頭，霧化噴頭為螺旋實心錐心噴頭。

　　所述冷水噴淋管設有噴水小孔。

　　所述冷水噴淋管設有霧化噴頭，霧化噴頭為螺旋實心錐心噴頭。

　　所述塔體內部靠近空氣出口處設有除沫器。

　　本實用新型有益效果：采用螺旋實心錐心噴頭能實現高鹽水和冷凝水的高效霧化，促進空氣與高鹽水的接觸面積，提高傳質和換熱效率;促進高溫水蒸氣的空氣與冷凝水的傳質與傳熱，回收高溫濕空氣中的冷凝水，冷凝水與冷卻水一同回收，回收的冷凝水中鹽含量極低，可以回用。濃縮后的高濃度鹽水，滿足氯堿生產要求，可以電解氯氣、氫氧化鈉產品。
