申請日2014.09.03

　　公開(公告)日2015.02.18

　　IPC分類號C02F1/461

　　摘要

　　本實用新型涉及一種有機廢水過濾式微電解處理裝置，其包括底座、反應器、進水管以及出水管。該處理裝置，通過設計具有多級反應室的反應器，反應器內的鐵碳填料的平均顆粒大小依次減小，從而有機廢水可以被層層過濾，并且在反應室內與鐵碳填料發生微電解反應，隨著鐵碳填料的顆粒大小的減小，比表面結逐漸增大，可以處理多種不同濃度的有機廢水，特別是高濃度有機廢水，在底層經初步過濾和微電解，再流入高層進行深度過濾和微電解，具有持續高效、不板結的優點，在大幅度去除有機污染物的同時，提高了有機廢水的可生化性，為后續的生物處理奠定了良好的基礎。

　　權利要求書

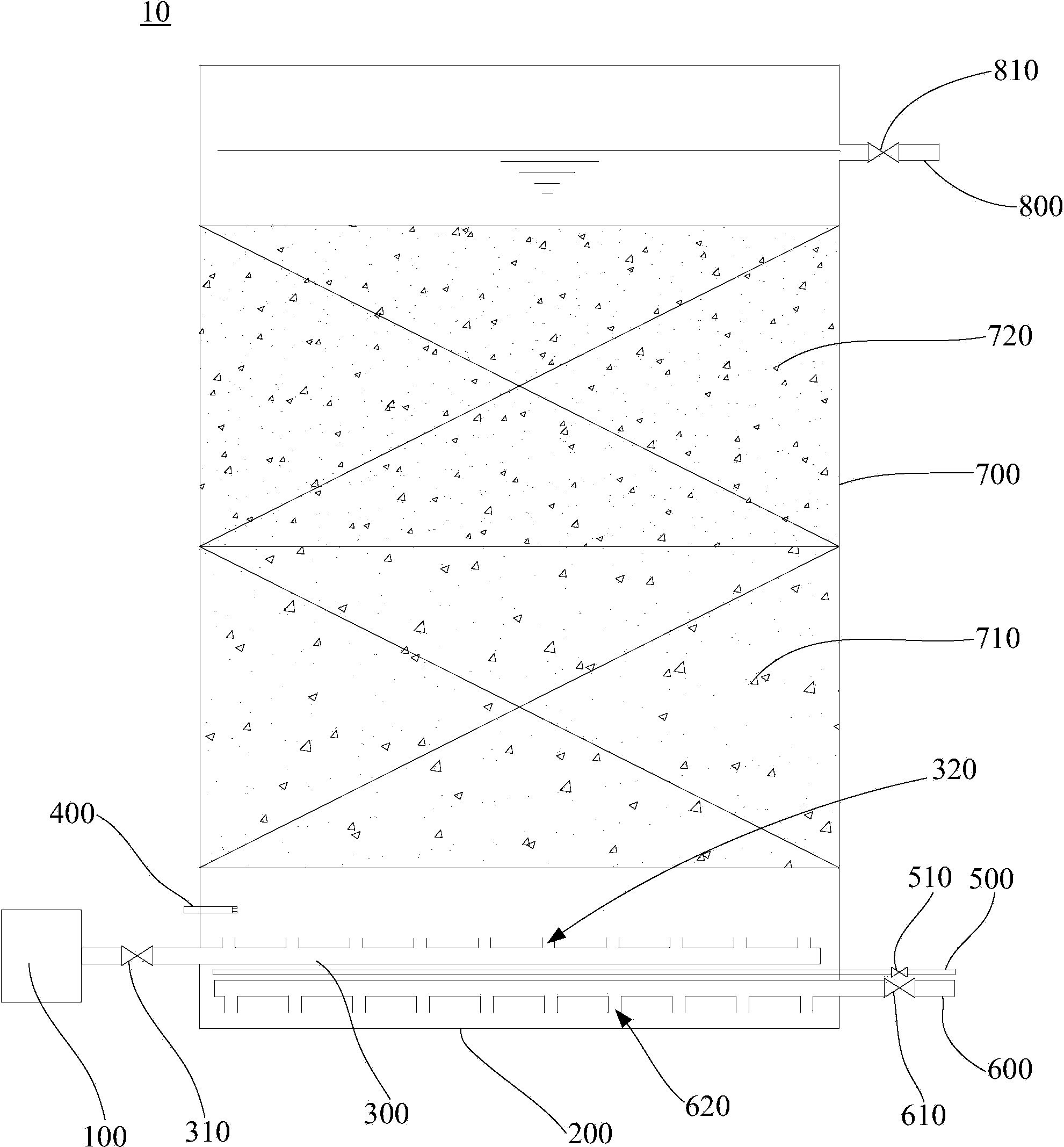

　　1.一種有機廢水過濾式微電解處理裝置，其特征在于，包括：

　　底座;

　　反應器，設在所述底座上，包括多級依次連通的反應室，所述反應室內填 充有鐵碳填料，且沿著有機廢水的流向，所述反應室內的鐵碳填料的平均顆粒 大小依次減小;

　　進水管，穿入所述底座內，所述進水管設有多個與所述反應室連通的進水 孔;以及

　　出水管，設在所述反應器的上方且與最后一級的所述反應室連通。

　　2.如權利要求1所述的有機廢水過濾式微電解處理裝置，其特征在于，所 述反應室內設有用于盛裝所述鐵碳填料的塑料填料籃，所述塑料填料籃可拆卸 式固定在所述反應室內且所述塑料填料籃的籃底為多孔結構。

　　3.如權利要求1或2所述的有機廢水過濾式微電解處理裝置，其特征在于， 所述反應器包括兩級反應室，分別為第一反應室和第二反應室，所述第一反應 室置于所述底座上，所述第二反應室置于所述第一反應室上，且所述進水孔的 開口朝向上方。

　　4.如權利要求1所述的有機廢水過濾式微電解處理裝置，其特征在于，所 述第一反應室內的鐵碳填料的平均顆粒大小為30-40mm，填充密度為60-80%; 所述第二反應室內的鐵碳填料的平均顆粒大小為10-20mm，填充密度為50-70%。

　　5.如權利要求1所述的有機廢水過濾式微電解處理裝置，其特征在于，還 包括前置pH調節裝置，所述前置pH調節裝置位于所述進水管之前用于在將有 機廢水通入所述進水管之前調節有機廢水的pH值。

　　6.如權利要求1所述的有機廢水過濾式微電解處理裝置，其特征在于，還 包括設在所述底座上的用于實時檢測通入所述進水管的有機廢水pH值的pH監 測裝置。

　　7.如權利要求1所述的有機廢水過濾式微電解處理裝置，其特征在于，還 包括設在所述底座內的通氣管，所述通氣管的氣孔朝向與所述進水孔的開口的 朝向相反。

　　8.如權利要求1所述的有機廢水過濾式微電解處理裝置，其特征在于，還 包括設在所述底座上并穿入所述底座內的倒吸排空管，所述倒吸排空管開設有 多個開口向下的排空孔，用于排空所述反應器內沉降的固體物質。

　　說明書

　　有機廢水過濾式微電解處理裝置

　　技術領域

　　本實用新型涉及有機廢水處理領域，尤其是涉及一種有機廢水過濾式微電 解處理裝置。

　　背景技術

　　有機廢水，特別是高鹽、高色、高濃度的有機廢水處理，一直是國內眾多 環保工作者及管理部門關注的難題。隨著我國化學工業的快速發展，各種新型 的化工產品被應用到各行各業，特別是醫藥、化工、電鍍、印染等重污染工業 中，在提高產品質量、品質的同時也帶了日益嚴重的環境污染問題，主要表現 在：有機廢水中有機污染物濃度高、結構穩定、生化性差，常規工藝難以實現 達標排放，且處理成本高，給企業節能減排帶來極大的壓力。

　　實用新型內容

　　基于此，有必要提供一種有機廢水處理效果較好且成本較低的有機廢水過 濾式微電解處理裝置。

　　一種有機廢水過濾式微電解處理裝置，包括：

　　底座;

　　反應器，設在所述底座上，包括多級依次連通的反應室，所述反應室內填 充有鐵碳填料，且沿著有機廢水的流向，所述反應室內的鐵碳填料的平均顆粒 大小依次減小;

　　進水管，穿入所述底座內，所述進水管設有多個與所述反應室連通的進水 孔;以及

　　出水管，設在所述反應器的上方且與最后一級的所述反應室連通。

　　在其中一個實施例中，所述反應室內設有用于盛裝所述鐵碳填料的塑料填 料籃，所述塑料填料籃可拆卸式固定在所述反應室內且所述塑料填料籃的籃底 為多孔結構。

　　在其中一個實施例中，所述反應器包括兩級反應室，分別為第一反應室和 第二反應室，所述第一反應室置于所述底座上，所述第二反應室置于所述第一 反應室上，且所述進水孔的開口朝向上方。

　　在其中一個實施例中，所述第一反應室內的鐵碳填料的平均顆粒大小為 30-40mm，填充密度為60-80%;所述第二反應室內的鐵碳填料的平均顆粒大小 為10-20，填充密度為50-70%。

　　在其中一個實施例中，所述有機廢水過濾式微電解處理裝置還包括前置pH 調節裝置，所述前置pH調節裝置位于所述進水管之前用于在將有機廢水通入所 述進水管之前調節有機廢水的pH值。

　　在其中一個實施例中，所述有機廢水過濾式微電解處理裝置還包括設在所 述底座上的用于檢測通入所述進水管的有機廢水pH值的pH監測裝置。

　　在其中一個實施例中，所述有機廢水過濾式微電解處理裝置還包括設在所 述底座內的通氣管，所述通氣管的氣孔朝向與所述進水孔的開口的朝向相反。

　　在其中一個實施例中，所述有機廢水過濾式微電解處理裝置還包括設在所 述底座上并穿入所述底座內的倒吸排空管，所述倒吸排空管開設有多個開口向 下的排空孔，用于排空所述反應器內沉降的固體物質。

　　上述有機廢水過濾式微電解處理裝置，通過設計具有多級反應室的反應器， 反應器內的鐵碳填料的平均顆粒大小依次減小，從而有機廢水可以被層層過濾， 并且在反應室內與鐵碳填料發生微電解反應，隨著鐵碳填料的顆粒大小的減小， 比表面結逐漸增大，可以處理多種不同濃度的有機廢水，特別是高濃度有機廢 水，在底層經初步過濾和微電解，再流入高層進行深度過濾和微電解，具有持 續高效、不板結的優點，在大幅度去除有機污染物的同時，提高了有機廢水的 可生化性，為后續的生物處理奠定了良好的基礎。
