申請日2014.09.03
公開(公告)日2015.02.25
IPC分類號F02B63/04; F22B31/00
摘要
本實用新型提供了一種污泥沼氣發電機-蒸汽鍋爐能量高效補償利用一體化裝置，該技術主要實現過程：沼氣發電機組接收污泥厭氧消化沼氣后發電并產生余熱，其中煙氣余熱直接通往蒸汽鍋爐前煙箱進入第三回程煙管，循環冷卻水余熱經換熱水換熱后部分作為蒸汽鍋爐出力和排污的補充源，兩部分余熱會同沼氣鍋爐本體燃燒熱量一起穩定供應污泥水解所需高溫水蒸氣。本實用新型不僅應用范圍廣、操作靈活、安全可靠，而且低能耗高產出，沼氣能量的系統內部利用率達到70%以上(轉化為水蒸氣和電)、沼氣能量綜合利用率超過90%。
權利要求書
1.一種污泥沼氣發電機組-蒸汽鍋爐能量高效補償利用一體化裝置，包括沼氣補償蒸汽鍋 爐和沼氣發電機組，其特征是：所述的污泥產生的沼氣脫硫除濕后經兩向進氣導管(9) 按一定的分配比例分別輸至沼氣發電機組的發電燃燒器(6)和沼氣補償蒸汽鍋爐的鍋爐 燃燒器(12)，進入沼氣發電機組的沼氣能量除轉化為電能外，一部分以換熱到內燃室循 環冷卻水形式送到沼氣補償蒸汽鍋爐補水系統的換熱器(3)再換熱，另一部分直接以煙 氣形式通過煙囪(7)、進煙導管(8)輸送至沼氣補償蒸汽鍋爐的前煙箱(11);通過鍋爐 燃燒器(12)進入沼氣補償蒸汽鍋爐的沼氣在鍋爐爐膽(13)第一回程內燃燒后，以煙氣 形式經回燃室(14)流經第二回程煙管(17)，并于前煙箱(11)與所述煙氣匯合后進入 第三回程煙管繼續加熱鍋水，最后在抽風機(18)作用下經后煙箱(15)從煙囪(16)排 出;蒸汽鍋爐產生的水蒸汽輸出至所述的污泥的厭氧消化環節的高溫水解池。
2.根據權利要求1所述的污泥沼氣發電機組-蒸汽鍋爐能量高效補償利用一體化裝置，其 特征是：所述的污泥產生的沼氣是指由高溫水解池、中溫或高溫厭氧池、沼氣儲存柜組成 的污泥厭氧消化環節產生的沼氣。
3.根據權利要求2所述的污泥沼氣發電機組-蒸汽鍋爐能量高效補償利用一體化裝置，其 特征是：所述的沼氣補償蒸汽鍋爐補水系統為：補水依次經軟水器(1)、軟水箱(2)、換 熱器(3)、熱水箱(4)后至蒸汽鍋爐補充熱水、以及脫水污泥干燥或它用。
4.根據權利要求3所述的污泥沼氣發電機組-蒸汽鍋爐能量高效補償利用一體化裝置，其 特征是：所述的按一定的分配比例分別至沼氣發電機組的發電機燃燒器(6)和蒸汽鍋爐 的鍋爐燃燒器(12)的結構為：在輸入至鍋爐前煙箱(11)和鍋爐燃燒器(12)前的煙氣和 沼氣管道上，橫跨設置有熱能檢測與進氣分配連鎖裝置(10)。
5.根據權利要求4所述的污泥沼氣發電機組-蒸汽鍋爐能量高效補償利用一體化裝置，其 特征是：所述的沼氣補償蒸汽鍋爐為臥式內燃改裝式鍋爐，鍋爐燃燒器為燃?xì)馊紵骰蛉?油燃?xì)鈨捎萌紵�，鍋爐本體設有鍋殼、爐膽(13)、回燃室(14)、回程煙管(17)和前 后管板，前管板對應的前煙箱(11)上開有進煙導管孔，煙囪(16)前設有抽風機(18)。
說明書
污泥沼氣發電機組-蒸汽鍋爐能量高效補償利用一體化裝置
技術領域
本實用新型涉及一種污水處理廠節能降耗技術和資源綜合利用技術，特別涉及一種污 泥沼氣發電機組-蒸汽鍋爐能量高效補償利用一體化裝置，是城市污泥資源化處理與利用 的重要環節。
背景技術
在眾多的污泥處理處置方法中，厭氧消化由于具備回收潛在能量和降低環境危害的有 益效果而成為目前國際上應用最為廣泛的污泥穩定化資源化的處理方法。通過厭氧消化， 可以極大降低污泥中有機質含量，使污泥穩定、易于脫水，并作為有機肥用于土壤改良、 園林綠化;同時，產生的沼氣經提純后可廣泛應用于居民用氣、并網發電、車用氣體等， 減少日益緊缺的煤、石油、天然氣等有限資源的消耗，這對于我國這樣的能耗大國來說具 有更重要的意義。
我國污泥厭氧消化技術起步較早，但技術應用發展較慢，與發達國家相比差距較大。 目前建立污泥厭氧消化系統的污水處理廠數量并不多，僅在北京、上海、天津、重慶、青 島、石家莊、鄭州、沈陽、南京、濟南、襄陽等城市的約50座大中型污水處理廠中建設了 一批污泥厭氧消化設施，目前仍可使用的只有20余處，其它大部分未運行或中途停運。究 其原因，主要有以下幾點：1)與國外相比，由于我國城市污泥有機質含量普遍較低 (30%～50%)，產氣率低，經濟效益不明顯;2)污泥厭氧消化處理系統投資很高(進口)，在 我國通常占污水廠總投資的1/3～1/2;3)污泥厭氧消化工藝操作復雜，運行管理難度大; 4)消化污泥土地利用政策和管理支撐力度不足、沼氣利用缺少激勵機制。
目前，國內運行效果較為突出的有上海白龍港污泥厭氧消化工程、大連東泰夏家河污 泥處理工程、青島麥島中溫厭氧消化工程、襄陽污泥綜合處置示范工程等，它們的共性是 本身污泥有機質含量較高或者摻加有機質含量較高的餐廚垃圾等有機廢物。采用的沼氣利 用途徑主要有燃燒發電和天然氣提純。前者是國內外應用最廣泛的一種途徑，主要包括廠 內利用和并網兩種方式，由于污水廠或污泥廠是用電大戶，因此廠內利用顯得更為經濟適 用;后者可作為車用燃?xì)饣蚓用裆钣脷�，一次性投資較高，且依賴于政府的支持力度， 因此應用并不多。
對于我國大部分典型中低有機質城市污泥而言，簡單采用傳統厭氧消化工藝并不經濟， 如何通過改進工藝最大限度地提高沼氣產氣率和沼氣能量利用率，將成為污泥厭氧消化工 藝普及、最終實現污泥“轉危為安、變廢為寶”的重要前提。
實用新型內容
本實用新型所要解決的技術問題，就是提供一種高效率的熱電聯產能量利用技術—污 泥沼氣發電機組-蒸汽鍋爐能量高效補償利用一體化裝置，最大程度地提高中低有機質污 泥厭氧消化產氣率及沼氣能量利用率，從而降低運行費用。
解決上述技術問題，本實用新型采用的技術方案是：

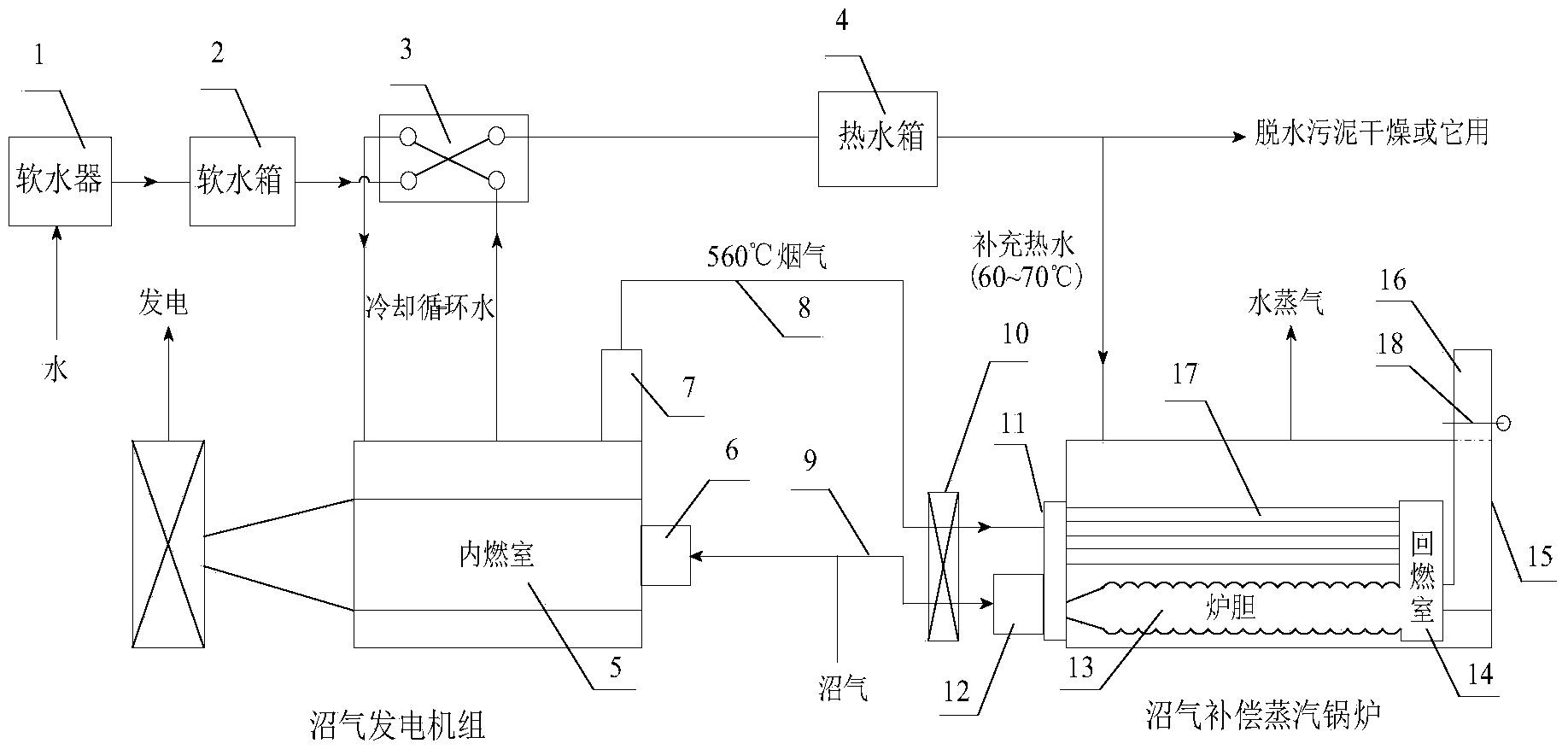

一種污泥沼氣發電機組-蒸汽鍋爐能量高效補償利用一體化裝置，包括沼氣補償蒸汽 鍋爐和沼氣發電機組，其特征是：所述的污泥產生的沼氣脫硫除濕后經兩向進氣導管9按 一定的分配比例分別輸至沼氣發電機組的發電燃燒器6和沼氣補償蒸汽鍋爐的鍋爐燃燒器 12，進入沼氣發電機組的沼氣能量除轉化為電能外，一部分以換熱到內燃室循環冷卻水形 式送到沼氣補償蒸汽鍋爐補水系統的換熱器3再換熱，另一部分直接以煙氣形式通過煙囪 7、進煙導管8輸送至沼氣補償蒸汽鍋爐的前煙箱11;通過鍋爐燃燒器12進入沼氣補償蒸 汽鍋爐的沼氣在鍋爐爐膽13第一回程內燃燒后，以煙氣形式經回燃室14流經第二回程煙 管17，并于前煙箱11與所述煙氣匯合后進入第三回程煙管繼續加熱鍋水，最后在抽風機 18作用下經后煙箱15從煙囪16排出;蒸汽鍋爐產生的水蒸汽輸出至所述的污泥的厭氧消 化環節的高溫水解池。
所述的污泥產生的沼氣是指由高溫水解池、中溫或高溫厭氧池組成的污泥厭氧消化環 節產生的沼氣，本系統與由高溫水解池、中溫或高溫厭氧池組成的污泥厭氧消化環節構成 一個固廢資源化處理與利用系統。
所述的沼氣補償蒸汽鍋爐補水系統為：補水依次經軟水器1、軟水箱2、換熱器3、熱 水箱4后至蒸汽鍋爐(蒸汽出力和排污)補充熱水、以及脫水污泥干燥或它用。
所述的按一定的分配比例分別至沼氣發電機組的發電機燃燒器6和蒸汽鍋爐的鍋爐燃 燒器12的結構為：在輸入至鍋爐前煙箱11和鍋爐燃燒器12前的管道上，橫跨設置有熱 能檢測與進氣分配連鎖裝置10，其為一種智能連鎖裝置，通過分析流經進煙導管中發電余 煙溫度和流量推測煙氣熱值、進而判斷鍋爐出力所需熱值差額、最后根據人為設置公式來 自控兩向進氣導管通向鍋爐燃燒器的沼氣流量。
所述的沼氣補償蒸汽鍋爐為臥式內燃改裝式鍋爐，鍋爐燃燒器為燃?xì)馊紵骰蛉加腿?氣兩用燃燒器，鍋爐本體設有鍋殼、爐膽13、回燃室14、回程煙管17和前后管板，前管 板對應的前煙箱11上開有進煙導管孔，煙囪16前設有抽風機18。
所述的分配比例根據進煙情況而決定，從0～100%都有可能。
工作原理：
污泥厭氧消化環節產生的沼氣經脫硫除濕后(甲烷含量60%左右)通過兩向進氣導管9， 根據熱能檢測與進氣分配連鎖裝置10按一定的分配比例進入沼氣發電機組組燃燒器6和 沼氣補償蒸汽鍋爐燃燒器12。
進入沼氣發電機組的沼氣能量36%轉化為電能供應廠內用電設施，約25%內燃室5循 環冷卻水熱量由經軟水器1處理后儲存在軟水箱2中的軟水、通過換熱器3換熱(60～70℃) 后由熱水箱4分配、一部分補充沼氣補償蒸汽鍋爐的蒸汽出力和排污，約30%熱量直接以 煙氣形式(約560℃)通過煙囪7、經進煙導管8輸送至沼氣補償蒸汽鍋爐的前煙箱11，剩 余約9%為損耗量。
進入沼氣補償蒸汽鍋爐的沼氣在爐膽13(第一回程)內燃燒后，以煙氣形式(約1000℃) 經回燃室14流經第二回程煙管17(降至500～600℃)，于前煙箱11與發電煙氣匯合后進入 第三回程煙管17繼續加熱鍋水，最后在抽風機18作用下經后煙箱15從煙囪16排出(約 150℃)。沼氣補償蒸汽鍋爐在自身燃料和發電余熱的共同作用下穩定產生170℃水蒸氣。
進入所述沼氣補償蒸汽鍋爐的沼氣量因所述沼氣發電機組組的冷卻水和煙氣余熱的 有效補充而減少，進一步提高了進入所述沼氣發電機組組的沼氣量;與此同時，所述沼氣 補償蒸汽鍋爐產生的高溫蒸汽(170℃)直接通向污泥，對污泥進行一段時間高溫預處理， 水解破壁后的污泥經過泄壓降溫后進到中溫厭氧池消化，產氣率大幅度提升。所述沼氣發 電機組組-沼氣補償蒸汽鍋爐一體化裝置又和高溫預處理+厭氧消化(沼氣)形成一個內部 能量高效循環系統，其結果是用于發電的沼氣越來愈多、用于產蒸汽的沼氣越來越少，沼 氣的電能輸出率大幅度提高，最終沼氣能量的系統內部利用率達到70%以上、沼氣能量綜 合利用率超過90%。
本實用新型具有如下優點和效果：
(1)將沼氣利用設備沼氣發電機組和沼氣補償蒸汽鍋爐連為一體大幅度提升了沼氣能 量的有效利用率，該一體化補償利用系統，可將大部分發電余熱回用至熱水解蒸汽鍋爐， 降低燃燒沼氣比例，加大發電量輸出，最大限度實現系統低能耗、高產出運行。
(2)內燃室循環冷卻熱利用效率高，最高時近一半能量可通過換熱水直接供應蒸汽鍋 爐作為蒸汽出力和排污損失的連續補充水源，提高了系統內部能量轉化利用率，剩余能量 則可用于本系統外的污泥厭氧消化池保溫或者沼渣干燥或者其它商用和自用。
(3)沼氣補償蒸汽鍋爐操作靈活、供汽穩定、節省燃料，將沼氣發電機組組煙囪與蒸 汽鍋爐前煙箱連接的主要目的是為使鍋爐本身燃料燃燒產生的熱能與發電機煙氣余熱有 機結合起來(燃燒室1000℃左右煙氣從回燃室經第二回程煙管到達前煙箱時溫度降至 500～600℃，與560℃左右發電余煙匯合后在抽風機作用下經第三回程煙管后自后煙箱進入 煙囪排煙，實現外接余煙對鍋爐本體損害最小化)，根據熱能檢測與進氣分配連鎖裝置分 配鍋爐沼氣進量，從而達到穩定蒸汽供應下的余熱利用最大化和燃料節省最優化。
(4)本技術不僅適用于中低有機質污泥或其它有機廢棄物厭氧消化過程，同時也適用 于高有機質污泥或其它有機廢棄物的厭氧消化過程，處理效果好且運行成本低，經濟效益 明顯。
(5)本技術應用于中低有機質污泥或其它有機廢棄物厭氧消化過程時，在一定的有機 質含量范圍內(40%～60%)：有機質含量越低，沼氣能量的系統內部利用率越高;有機質含 量越高，沼氣發電比率越高。
