申請日2014.04.25

　　公開(公告)日2014.07.16

　　IPC分類號C02F9/08; C02F7/00

　　摘要

　　本發明提供了一種深井曝氣裝置及其污水處理工藝，其包括：進水池，其設置有格柵;與進水池通過水泵相連的深井曝氣澄清一體化池;該深井曝氣澄清一體化池包括：深井，且該深井內部設置有與進水池相連的內筒;用于向內筒內鼓入壓縮空氣的空壓機;與深井的頂部連通為一體式結構，且具有對廢水進行脫氣和沉積作用的懸浮澄清區槽。本發明中提供的深井曝氣裝置包括進水池和深井曝氣澄清一體化池，即該深井曝氣澄清一體化池的深井和懸浮澄清區槽兩個部分實現對廢水的處理，以使排出水達到要求。由于本發明中將深井與懸浮澄清區槽設置為一體式結構，以形成深井曝氣澄清一體化池可極大減小多個分體式槽通過管路連接而占用的體積，因此，降低了生產成本。

　　權利要求書

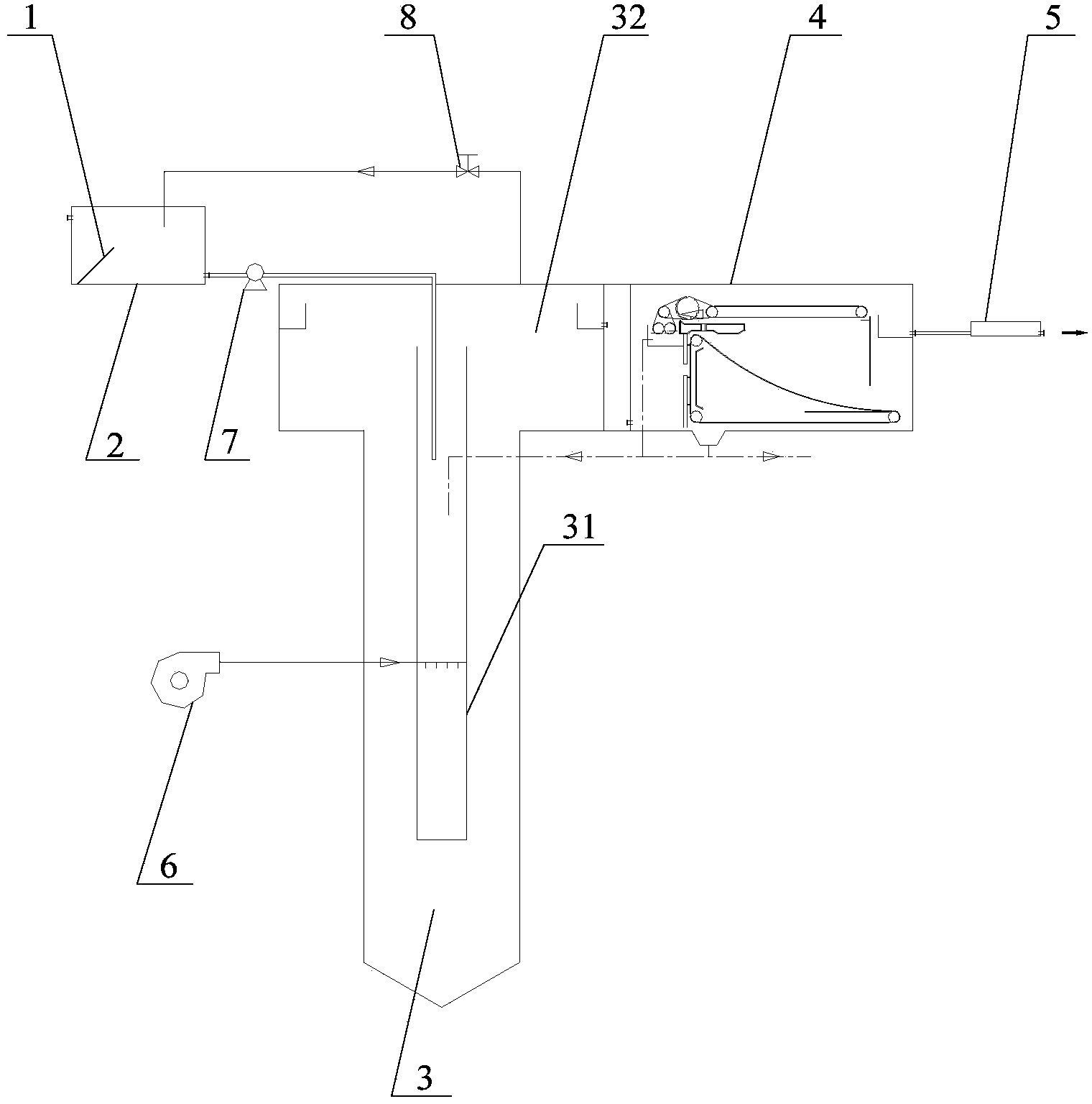

　　1.一種深井曝氣裝置，其特征在于，包括：

　　進水池(2)，所述進水池(2)設置有格柵(1);

　　與所述進水池(2)通過水泵(7)相連的深井曝氣澄清一體化池;

　　其中，所述深井曝氣澄清一體化池包括：深井(3)，所述深井(3) 的內部設置有與所述進水池(2)相連的內筒(31);

　　用于向所述內筒(31)內鼓入壓縮空氣的空壓機(6);

　　與所述深井(3)的頂部連通為一體式結構，且具有對廢水進行 脫氣和沉積作用的懸浮澄清區槽(4)。

　　2.根據權利要求1所述的深井曝氣裝置，其特征在于，所述進 水池(2)與所述深井(3)通過連接管路相連，且所述水泵安裝在所 述連接管路上。

　　3.根據權利要求1所述的深井曝氣裝置，其特征在于，所述深 井(3)包括具有所述內筒(31)的豎直段和與所述豎直段的頂部連通 的頂槽(32)，且所述頂槽(32)與所述懸浮澄清區槽(4)連通。

　　4.根據權利要求3所述的深井曝氣裝置，其特征在于，所述懸 浮澄清區槽(4)內設置有用于對廢水進行脫氣的脫氣裝置和用于對浮 渣和沉渣進行收集的收集裝置。

　　5.根據權利要求4所述的深井曝氣裝置，其特征在于，還包括 設置在所述懸浮澄清區槽(4)底部的污泥斗。

　　6.根據權利要求5所述的深井曝氣裝置，其特征在于，所述收 集裝置和所述污泥斗均連接有污泥回流管，且所述污泥回流管與所述 深井(3)的內筒(31)連通。

　　7.根據權利要求4所述的深井曝氣裝置，其特征在于，所述懸 浮澄清區槽(4)內頂部和底部均設置有用于收集廢水中固體顆粒的刮 渣裝置。

　　8.根據權利要求1-8任一項所述的深井曝氣裝置，其特征在于， 還包括與所述懸浮澄清區槽(4)的排水端相連的紫外線消毒裝置(5)。

　　9.根據權利要求8所述的深井曝氣裝置，其特征在于，所述深 井(3)的頂部與所述進水池(2)通過氣管連接，且所述氣管上設置 有控制所述氣管通斷的閥門(8)。

　　10.一種深井曝氣裝置污水處理工藝，用于上述權利要求1-9任 一項的深井曝氣裝置，其特征在于，包括步驟：

　　1)、將污水排入所述進水池中，通過所述格柵除去污水中大顆粒 雜質;

　　2)、將經過所述格柵處理后的所述進水池中的廢水排入深井曝氣 澄清一體化池中，并經過深井曝氣和懸浮澄清處理得到水質達標的水;

　　3)、將經過深井曝氣澄清一體化池的水排放到外界。

　　說明書

　　一種深井曝氣裝置及其污水處理工藝

　　技術領域

　　本發明涉及污水處理技術領域，特別涉及一種深井曝氣裝置及其 污水處理工藝。

　　背景技術

　　深井曝氣(Deep Shaft Process)，也稱“超深水曝氣”、“超深層曝 氣”，是一種新型的廢水處理工藝。其工藝過程為：細格柵-沉砂池- 深井曝氣-脫氣池-二沉池-排水。

　　由于深井曝氣工藝在處理污水過程中具有占地少、環境友好、操 作維護簡單且運行費用低等優點，在城市規模急劇擴張，污水處理廠 用地面積受到約束的地區受到極大的青睞。

　　從上述的工藝過程可知，目前的深井曝氣裝置包括通過管路順次 連接的處理池，以對廢水進行處理。這使得在對深井曝氣裝置生產過 程中需要設置多個處理池，再通過管件連接，導致傳統深井曝氣裝置 占地面積大，增加了生產成本。

　　因此，如何減少深井曝氣裝置的占用面積，以降低生產成本，是 本領域技術人員目前需要解決的技術問題。

　　發明內容

　　本發明的目的是提供一種深井曝氣裝置，減少深井曝氣裝置的占 用面積，以降低生產成本。本發明的另一目的是提供一種上述深井曝 氣裝置污水處理工藝。

　　為解決上述技術問題，本發明提供如下技術方案：

　　一種深井曝氣裝置，其包括：

　　進水池，所述進水池設置有格柵;

　　與所述進水池通過水泵相連的深井曝氣澄清一體化池;

　　其中，所述深井曝氣澄清一體化池包括：深井，所述深井的內部 設置有與所述進水池相連的內筒;

　　用于向所述內筒內鼓入壓縮空氣的空壓機;

　　與所述深井的頂部連通為一體式結構，且具有對廢水進行脫氣和 沉積作用的懸浮澄清區槽。

　　優選地，上述的深井曝氣裝置中，所述進水池與所述深井通過連 接管路相連，且所述水泵安裝在所述連接管路上。

　　優選地，上述的深井曝氣裝置中，所述深井包括具有所述內筒的 豎直段和與所述豎直段的頂部連通的頂槽，且所述頂槽與所述懸浮澄 清區槽連通。

　　優選地，上述的深井曝氣裝置中，所述懸浮澄清區槽內設置有用 于對廢水進行脫氣的脫氣裝置和用于對浮渣和沉渣進行收集的收集裝 置。

　　優選地，上述的深井曝氣裝置中，還包括設置在所述懸浮澄清區 槽底部的污泥斗。

　　優選地，上述的深井曝氣裝置中，所述收集裝置和所述污泥斗均 連接有污泥回流管，且所述污泥回流管與所述深井的內筒連通。

　　優選地，上述的深井曝氣裝置中，所述懸浮澄清區槽內頂部和底 部均設置有用于收集廢水中固體顆粒的刮渣裝置。

　　優選地，上述的深井曝氣裝置中，還包括與所述懸浮澄清區槽的 排水端相連的紫外線消毒裝置。

　　優選地，上述的深井曝氣裝置中，所述深井的頂部與所述進水池 通過氣管連接，且所述氣管上設置有控制所述氣管通斷的閥門。

　　一種深井曝氣裝置污水處理工藝，用于上述任一項的深井曝氣裝 置，其特包括步驟：

　　1)、將污水排入所述進水池中，通過所述格柵除去污水中大顆粒 雜質;

　　2)、將經過所述格柵處理后的所述進水池中的廢水排入深井曝氣 澄清一體化池中，并經過深井曝氣和懸浮澄清處理得到水質達標的水;

　　3)、將經過深井曝氣澄清一體化池的水排放到外界。

　　本發明提供了一種深井曝氣裝置，其包括：進水池，該進水池設 置有格柵;與進水池通過水泵相連的深井曝氣澄清一體化池;其中， 該深井曝氣澄清一體化池包括：深井，且該深井內部設置有與進水池 相連的內筒;用于向內筒內鼓入壓縮空氣的空壓機;與深井的頂部連 通為一體式結構，且具有對廢水進行脫氣和沉積作用的懸浮澄清區槽。 本申請中提供的深井曝氣裝置包括進水池和深井曝氣澄清一體化池， 即該深井曝氣澄清一體化池的深井和懸浮澄清區槽兩個部分實現對廢 水的處理，以使排出水達到要求。由于本申請中將深井與懸浮澄清區 槽設置為一體式結構，以形成深井曝氣澄清一體化池可極大減小多個 分體式槽通過管路連接而占用的體積，因此，降低了生產成本。
