申請日2014.09.03

　　公開(公告)日2014.12.24

　　IPC分類號B65D88/26; B65D90/66; B65D90/54

　　摘要

　　本實用新型涉及一種污泥集泥及卸泥料倉裝置，它包括機架和集料倉，集料倉固定在機架上，集料倉上端設有進料口，集料倉底部設有出料口;集料倉的下部左右兩側分別安裝有一振動器;出料口處設有卸料閥，集料倉的下部外側壁上固定安裝有伸縮氣缸，且卸料閥與伸縮氣缸連接在一起，伸縮氣缸安裝在集料倉的下部前后兩側，每側安裝有兩個伸縮氣缸，卸料閥為兩組閥門開關板，每個伸縮氣缸的活塞桿與相對應的閥門開關板連接在一起，通過伸縮氣缸控制卸料閥的打開和關閉，卸料閥打開或關閉后可打開或阻擋住出料口。本實用新型可將污泥進行集中收集到料倉中，并可根據需要控制卸泥量，為后續加工做準備，其裝置簡單，使用方便。

　　權利要求書

　　1.一種污泥集泥及卸泥料倉裝置，它包括機架和集料倉，其特 征在于：所述集料倉固定在機架上，集料倉上端設有進料口，集料倉 底部設有出料口;所述集料倉的下部左右兩側分別安裝有一振動器; 所述出料口處設有卸料閥，所述集料倉的下部外側壁上固定安裝有伸 縮氣缸，且卸料閥與伸縮氣缸連接在一起，通過伸縮氣缸控制卸料閥 的打開和關閉，卸料閥打開或關閉后可打開或阻擋住出料口。

　　2.根據權利要求1所述的一種污泥集泥及卸泥料倉裝置，其特 征在于：所述集料倉的下部為方形倒椎形結構，中間為方形結構，上 部為椎體結構。

　　3.根據權利要求1所述的一種污泥集泥及卸泥料倉裝置，其特 征在于：所述機架的下部設有加強筋加強固定。

　　4.根據權利要求1所述的一種污泥集泥及卸泥料倉裝置，其特 征在于：所述伸縮氣缸安裝在集料倉的下部前后兩側，每側安裝有兩 個伸縮氣缸，所述卸料閥為兩組閥門開關板，每個伸縮氣缸的活塞桿 與相對應的閥門開關板連接在一起。

　　說明書

　　一種污泥集泥及卸泥料倉裝置

　　技術領域：

　　本實用新型涉及污泥處理設備領域，更具體的說是涉及一種污泥 集泥及卸泥料倉裝置。

　　背景技術：

　　現在城市生活污泥量越來越多，對污泥處理過程中有時需要將污 泥進行收集，當需要是再將污泥卸掉，污泥一般都是收集到料倉中， 為了提供所需要的污泥量，控制污泥排量，給后續加工提供便利，此 時就需要設計一種污泥集泥及卸泥料倉裝置，現有技術中對污泥的排 污量無法控制。

　　實用新型內容：

　　本實用新型的目的是針對現有技術的不足之處，提供一種污泥集 泥及卸泥料倉裝置，可將污泥進行集中收集到料倉中，并可根據需要 控制卸泥量，為后續加工做準備，其裝置簡單，使用方便。

　　本實用新型的技術解決措施如下：

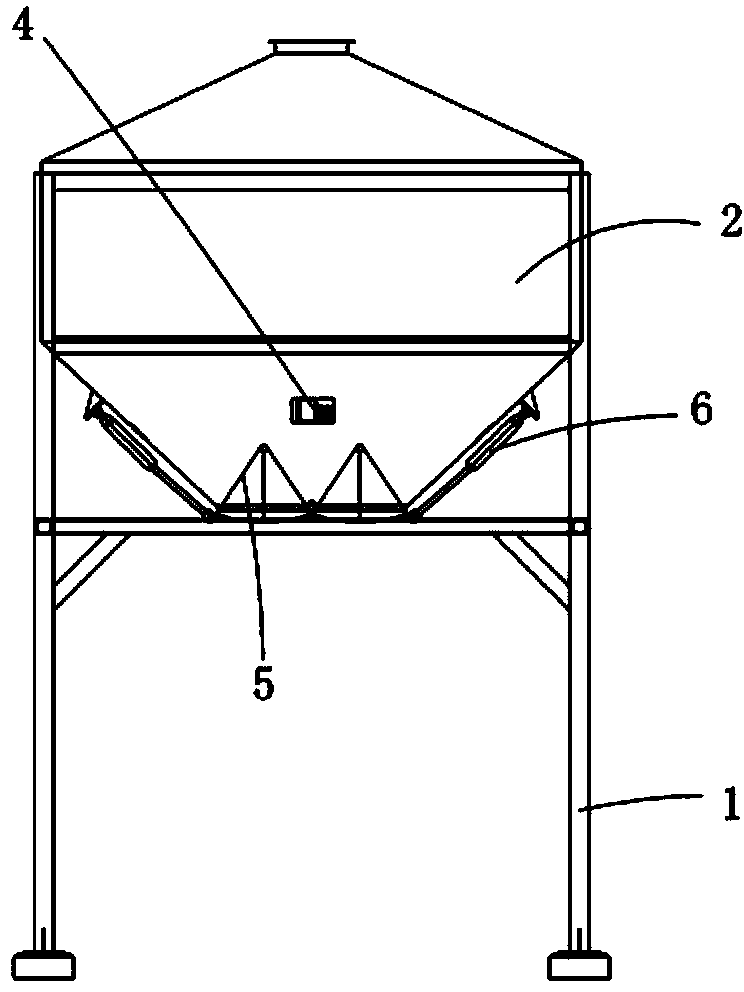

　　一種污泥集泥及卸泥料倉裝置，它包括機架和集料倉，所述集料 倉固定在機架上，集料倉上端設有進料口，集料倉底部設有出料口; 所述集料倉的下部左右兩側分別安裝有一振動器;所述出料口處設有 卸料閥，所述集料倉的下部外側壁上固定安裝有伸縮氣缸，且卸料閥 與伸縮氣缸連接在一起，通過伸縮氣缸控制卸料閥的打開和關閉，卸 料閥打開或關閉后可打開或阻擋住出料口。

　　作為優選，所述集料倉的下部為方形倒椎形結構，中間為方形結 構，上部為椎體結構。

　　作為優選，所述機架的下部設有加強筋加強固定。

　　作為優選，所述伸縮氣缸安裝在集料倉的下部前后兩側，每側安 裝有兩個伸縮氣缸，所述卸料閥為兩組閥門開關板，每個伸縮氣缸的 活塞桿與相對應的閥門開關板連接在一起。

　　本實用新型的有益效果在于：

　　本實用新型裝置簡單，使用方便，可集泥并可根據需要卸泥，同 時可控制卸泥量，集泥時，兩個氣缸同時驅動帶動閥門開關板運動， 使兩個閥門開關板閉合將出料口阻擋住，集泥即可，當需要卸泥時兩 個氣缸驅動帶動閥門開關板運動，可將出料口露出，污泥從出料口流 出。
