申請日2014.04.28

　　公開(公告)日2015.11.04

　　IPC分類號C02F9/14

　　摘要

　　一種高效農村污水集中處理裝置，包括有機物及雜質過濾裝置、導流混合反應器、超濾膜裝置，有機物及雜質過濾裝置、導流混合反應器和超濾膜裝置通過水管連接，所述有機物及雜質過濾裝置、導流混合反應器和超濾膜裝置底部設置有排泥裝置。通過該裝置和工藝處理后的污水脫氮效果好、除磷徹底，當進水TP≤0.08mg/L時，產水中TP≤0.02mg/L;當進水TP>0.08mg/L時，TP去除率≥75%，系統運行平穩，不受環境溫度，進水水質影響;混合反應器體積小，絮凝體自動回流，藥劑利用率高;可實現自動運行，管理更加方便。

　　權利要求書

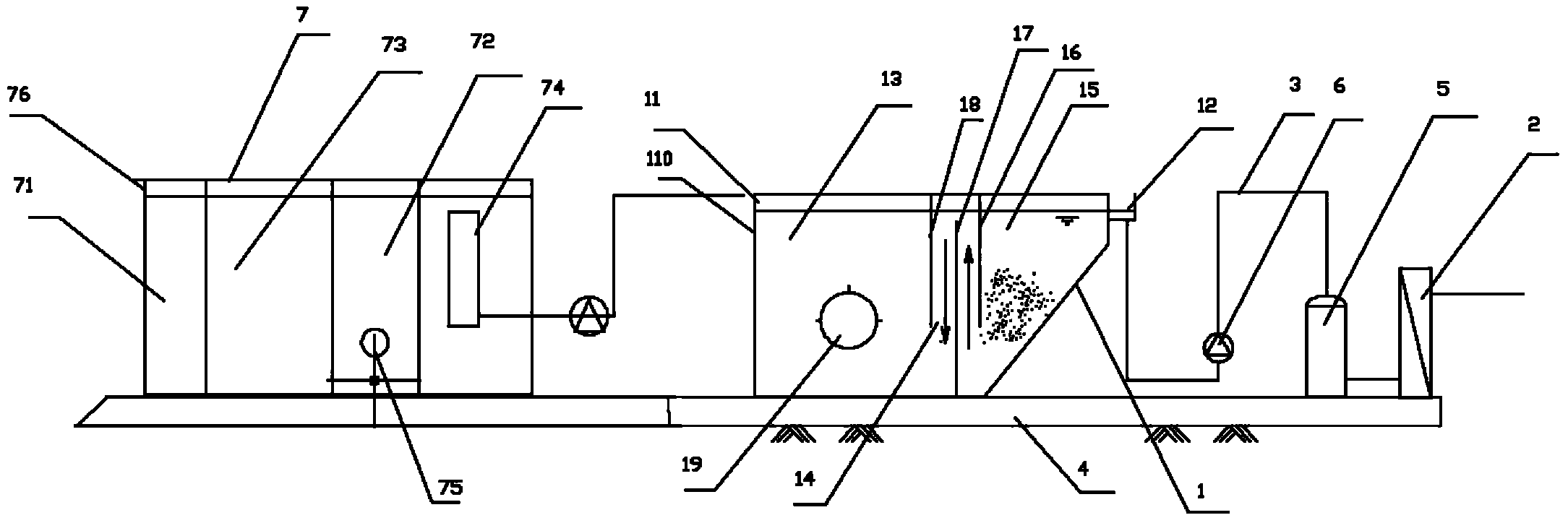

　　1.一種高效農村污水集中處理裝置，包括有機物及雜質過濾裝 置(7)、導流混合反應器(1)、超濾膜裝置(2)，有機物及雜質過 濾裝置(7)、導流混合反應器(1)和超濾膜裝置(2)通過水管(3)連接， 所述有機物及雜質過濾裝置(7)、導流混合反應器(1)和超濾膜裝置 (2)底部設置有排泥裝置(4)，其特征在于有機物及雜質過濾裝置(7) 包括原水進水口(76)、預處理生物選擇器(71)、厭氧填料倉(73)、 富氧填料倉(72)及旋流筒(74)，富氧填料倉(72)中設置有曝氣 裝置(75);所述導流混合反應器(1)包括進水口(11)、出水口(12)、 混流池(13)、導流通道(14)、反硝化脫氮反應池(15)，混流池 (13)和反硝化脫氮反應池(15)通過導流通道(14)聯通，導流通 道(14)由反硝化脫氮反應池隔板(16)、中間隔板(17)、混流池 隔板(18)組成，反硝化脫氮反應池隔板(16)和混流池隔板(18) 與導流混合反應器(1)底部留有空隙，中間隔板(17)與流混合反應 器(1)頂部留有空隙，所述混流池(13)中設置有攪拌器(19)。所述導 流混合反應器(1)和超濾膜裝置(2)中間還設置有預防大顆粒通過的 保安器(5)。

　　2.根據權利要求1所述的高效農村污水集中處理裝置，其特征 在于：所述導流混合反應器(1)和超濾膜裝置(2)的水管(3)連接中間 還設置有壓力泵(6)。

　　3.根據權利要求1所述的高效農村污水集中處理裝置，其特征 在于：所述攪拌器(19)設置在混流池(13)中下部靠近混流池隔板(18) 處。

　　4.根據權利要求1所述的高效農村污水集中處理裝置，其特征 在于：所述混流池(13)上部設置有除磷劑入口(110)。

　　5.根據權利要求1所述的高效農村污水集中處理裝置，其特征 在于：所述導流混合反應器中(1)的出水口(11)低于進水口(12)。

　　6.一種高效農村污水集中處理工藝，其特征在于通過權利要求 1所述的高效農村污水集中處理裝置處理污水。

　　7.根據權利要求7所述的高效農村污水集中處理工藝，其特征 在于包括以下步驟：

　　一、污水從原水進水口進入預處理生物選擇器，將水中有機污染物分 離;

　　二、通過上述步驟的水進入?yún)捬跆盍蟼}，運用反硝化原理除去一部分 氮;然后進入富氧填料倉進一步分解污水中的有機污染物，利用 曝氣裝置對水中進行沖氧，維持活性;

　　三、經過以上步驟處理的水進入導流混合反應器中的反硝化脫氮反應 池，進一步脫氮，然后通過導流通道進入混流池，在混流池中加 入除磷劑進行生物除磷，反應形成微顆粒含磷絮凝體;

　　四、經過以上步驟處理后的微含磷污水通過導流混合反應器出水口進 入大顆粒保安器，除去大顆粒雜質后進入超濾膜裝置，進一步去 除微顆粒含磷絮凝體后得到合格的水質。

　　說明書

　　一種高效農村污水集中處理裝置及工藝

　　技術領域

　　本發明涉及污水處理領域，具體涉及一種高效農村污水集中處理 裝置及工藝。

　　背景技術

　　隨著生活水平的不斷提高，農村及中小城鎮的生活垃圾越來越復 雜，污水中含氮及含磷量及其嚴重，目前市場上普遍采用的除磷技術 有生物除磷技術、物理沉降除磷技術，脫氮也是單一的處理方式。生 物除磷技術存在出水含磷量高，系統運行易受微生物活動影響，系統 波動大;物理沉降除磷技術，由于要求形成的含磷絮凝體需要具備足 夠的體積密度，才能保證良好的沉降性能，往往藥劑使用量大，成本 高，綜合的處理方式還是很少見。

　　發明內容

　　本發明的目的是針對目前市場上普遍采用的生物除磷技術、物理 沉降除磷技術中的不足，設置一種效農村污水集中處理裝置及工藝。

　　通過該裝置和工藝處理后的污水脫氮效果好、除磷徹底，當進水 TP(總含磷參數)≤0.08mg/L時，產水中TP≤0.02mg/L，當進水TP >0.08mg/L時，TP去除率≥75%;系統運行平穩，不受環境溫度，進 水水質影響;混合反應器體積小，絮凝體自動回流，藥劑利用率高; 可實現自動運行，管理更加方便。

　　本發明的技術方案如下：

　　一種高效農村污水集中處理裝置，包括有機物及雜質過濾裝置、 導流混合反應器、超濾膜裝置，有機物及雜質過濾裝置、導流混合反 應器和超濾膜裝置通過水管連接，所述有機物及雜質過濾裝置、導流 混合反應器和超濾膜裝置底部設置有排泥裝置，有機物及雜質過濾裝 置包括原水進水口、預處理生物選擇器、厭氧填料倉、富氧填料倉及 旋流筒，富氧填料倉中設置有曝氣裝置;所述導流混合反應器包括進 水口、出水口、混流池、導流通道、反硝化脫氮反應池，混流池和反 硝化脫氮反應池通過導流通道聯通，導流通道由反硝化脫氮反應池隔 板、中間隔板、混流池隔板組成，反硝化脫氮反應池隔板和混流池隔 板與導流混合反應器底部留有空隙，中間隔板與流混合反應器頂部留 有空隙，所述混流池中設置有攪拌器。為了保證超濾膜在運行過程中 不被大顆粒污物堵塞，所述導流混合反應器和超濾膜裝置中間還設置 有預防大顆粒通過的保安器。

　　進一步所述，導流混合反應器和超濾膜裝置的水管連接中間還設 置有壓力泵。

　　進一步所述，攪拌器設置在混流池中下部靠近混流池隔板處。

　　進一步所述，混流池上部設置有除磷劑入口。

　　進一步所述，導流混合反應器中的出水口低于進水口。

　　一種高效農村污水集中處理工藝，通過上述的高效農村污水集中 處理裝置處理污水。

　　包括以下步驟：

　　一、污水從原水進水口進入預處理生物選擇器，將水中有機污染物分 離;

　　二、通過上述步驟的水進入?yún)捬跆盍蟼}，運用反硝化原理除去一部分 氮;然后進入富氧填料倉進一步分解污水中的有機污染物，利用 曝氣裝置對水中進行沖氧，維持活性;

　　三、經過以上步驟處理的水進入導流混合反應器中的反硝化脫氮反應 池，進一步脫氮，然后通過導流通道進入混流池，在混流池中加 入除磷劑進行生物除磷，反應形成微顆粒含磷絮凝體;

　　四、經過以上步驟處理后的微含磷污水通過導流混合反應器出水口進 入大顆粒保安器，除去大顆粒雜質后進入超濾膜裝置，進一步去 除微顆粒含磷絮凝體后得到合格的水質。

　　有益效果：通過該裝置和工藝處理后的污水脫氮效果好、除磷徹 底，當進水TP≤0.08mg/L時，產水中TP≤0.02mg/L;當進水TP> 0.08mg/L時，TP去除率≥75%，系統運行平穩，不受環境溫度，進水 水質影響;混合反應器體積小，絮凝體自動回流，藥劑利用率高;可 實現自動運行，管理更加方便。
