申請日2014.04.28

　　公開(公告)日2014.12.24

　　IPC分類號G05B19/418; C02F9/14

　　摘要

　　本實用新型公開了一種物聯網污水處理裝置系統，包括手機、SIM300物聯網控制模塊、配電控制箱、水泵、液位傳感器、PH值傳感器、溫度傳感器、冷卻風機組、中和池、調節池、MBTF分層生物滴濾池，污水處理裝置系統中配置了人機交互的以手機為終端的智能控制操作系統，由SIM300物聯網控制模塊對中和池、調節池、MBTF分層生物滴濾池的工況運行進行全程控制。特點是通過GSM網絡把眾多的帶有通信接口的主控處理器配電控制箱與用戶手機連接起來，由用戶進行簡單而又高效的智能化短信管理，實現遠程監控、遠程調度。當設備出現故障時，能夠方便快速找出故障設備及時加以排除。

　　權利要求書

　　1.一種物聯網污水處理裝置系統，包括手機、SIM300物聯網控制模塊、配電控制箱、水泵、液位傳感器、PH值傳感器、溫度傳感器、冷卻風機組、中和池、調節池、MBTF分層生物滴濾池，其特征在于，污水處理裝置系統中配置了人機交互的以手機為終端的智能控制操作系統：SIM300物聯網控制模塊，

　　所述的SIM300物聯網控制模塊是由SIM300模塊和主控處理器組成，SIM300模塊帶有通信接口，

　　所述的主控處理器采用高速低功耗處理器STC12C5A系列新一代8051單片機，內部集成MAX810專用復位電路，2路PWM，8路高速10位A/D轉換。

　　2.根據權利要求1所述的物聯網污水處理裝置系統，所述的配電控制箱是中和池、調節池和MBTF分層生物滴濾池中機電裝置的供電控制機構，其特征是，箱內安裝有手動操作的主令電氣控制開關。

　　3.根據權利要求1所述的物聯網污水處理裝置系統，所述的中和池、調節池、和MBTF分層生物滴濾池中安裝有水泵、PH值傳感器、液位傳感器、溫度傳感器、冷卻風機組，其特征是，池中污水的液位和溫度是可以控制的。

　　說明書

　　物聯網污水處理裝置系統

　　技術領域

　　本實用新型涉及一種物聯網裝置系統，具體地說，是涉及一種物聯網污水處理裝置系統。

　　背景技術

　　普通的MBTF分層生物滴濾池都是人工操作運行的，處理比較單一介質的污水，只要按固定生產流程，處理水基本能夠達標。對于介質PH值變化較大的污水，水溫變化大的多樣性污水，由于人工操作無法及時干預，生物膜會受到致命的傷害，這樣生物濾池就無法處理工作，正是人工操作的局限性，造成MBTF分層生物滴濾池的應用范圍窄而低效。

　　實用新型內容

　　本實用新型解決了現有技術中存在的不足，提供了一種使用范圍廣、高效的物聯網污水處理裝置系統。

　　本實用新型為了能處理多樣性的污水，主要對污水作PH值、水溫等作化學、物理預處理，通過增設多樣性污水的液位傳感器、PH值傳感器、溫度傳感器、冷卻風機組、SIM300物聯網控制模塊、中和池，借助于自動化GSM網絡管理，成功地解決了多樣性污水在MBTF分層生物滴濾池中處理的瓶頸。

　　本實用新型物聯網污水處理裝置系統通過以下技術方案來實現的：

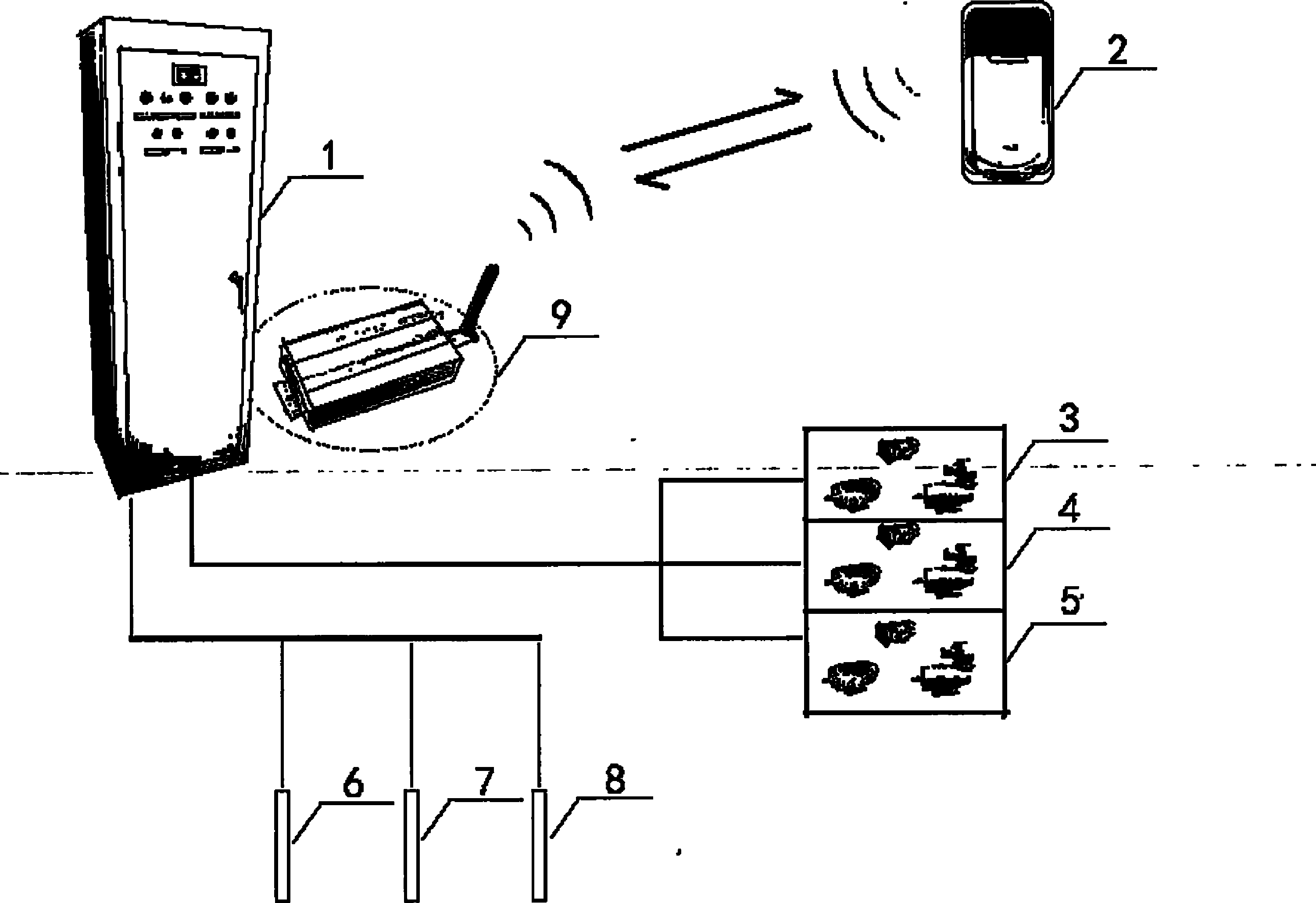

　　一種物聯網污水處理裝置系統，包括手機、SIM300物聯網控制模塊、配電控制箱、水泵、液位傳感器、PH值傳感器、溫度傳感器、冷卻風機組、中和池、調節池、MBTF分層生物滴濾池，污水處理裝置系統中配置了人機交互的以手機為終端的智能控制操作系統：SIM300物聯網控制模塊。

　　所述的SIM300物聯網控制模塊是由SIM300模塊和主控處理器組成，SIM300模塊帶有通信接口。

　　所述的主控處理器采用高速低功耗處理器STC12C5A系列新一代8051單片機，內部集成MAX810專用復位電路，2路PWM，8路高速10位A/D轉換。

　　所述的配電控制箱是中和池、調節池和MBTF分層生物滴濾池中機電裝置的供電控制機構，箱內安裝有手動操作的主令電氣控制開關。

　　所述的中和池、調節池、和MBTF分層生物滴濾池中安裝有水泵、PH值傳感器、液位傳感器、溫度傳感器、冷卻風機組，池中污水的液位和溫度是可以控制的。

　　本實用新型的有益效果是：物聯網控制模塊是一個集計算機微處理器技術、無線數據傳輸、無線遠程控制于一體的綜合控制系統控制模塊。它通過GSM網絡把眾多的帶有通信接口的主控處理器配電控制箱與用戶手機連接起來，由用戶進行簡單而又高效的智能化短信管理，實現遠程監控、遠程調度。當設備出現故障時，能夠方便快速找出故障設備及時加以排除。 同時實時控制污水處理裝置系統，減少工程人員頻繁現場維護次數，降低維護成本，提高了工作效率。
