申請日2014.09.03

　　公開(公告)日2015.01.07

　　IPC分類號C02F1/52; B01F15/02

　　摘要

　　本實用新型涉及一種水處理溶藥攪拌系統的配套裝置，是一種在PAC、PAM藥粉溶解過程中，為使藥粉充分溶解的一種干粉投加裝置。其主要特點包括有在料倉出口處設有可旋轉并有離心作用的閘門，當閘門在靜止?fàn)顟B(tài)時，起到了阻擋藥粉排出的作用。當其旋轉時，藥粉在離心力的作用下，均勻拋向攪拌池內，配合攪拌機溶解攪拌，避免了藥粉的結塊及溶解不均勻等現象，大大提高溶藥攪拌效果，該裝置為溶藥攪拌的配套設備。與配有螺旋輸送等裝置的干粉投加機相比較，具有藥粉投加均勻，藥粉拋灑分布面大，制造與運行成本低等優點。

　　權利要求書

　　1.一種水處理溶藥攪拌系統的藥粉投加裝置，其特征在于包括有設有料斗，在料斗內設有減 速機動力系統，在料斗出口處設有可旋轉并有離心作用的旋轉閘門，減速機動力系統的傳動 軸與旋轉閘門固連;減速機動力系統設在隔離罩內，隔離罩設有透氣管伸出料斗。

　　2.如權利要求1所述的水處理溶藥攪拌系統的藥粉投加裝置，其特征在于在所述的旋轉閘門 的上表面，均勻分布多個葉片，其葉片包角為75-85度，葉片呈弧狀，圓弧R為120-150mm， 葉片高度為20-25mm;外徑為320-400mm;葉片分布內徑為85-100mm。

　　說明書

　　水處理溶藥攪拌系統的藥粉投加裝置

　　技術領域：

　　本實用新型涉及一種藥粉投加裝置，尤其涉及用于水處理溶藥攪拌系統的藥粉投加裝置。

　　背景技術：

　　在飲用水及污水處理工藝中，用于沉淀和混凝的化學藥劑如PAC、PAM的投加與制配已 成為最常用的方法之一，而在應用這些工藝方法時，一個最重要的部分就是如何最經濟的、 效果最好的將藥劑干粉配制成所需的溶液。干粉投加是配制藥劑溶液的一個重要環節。當前 在飲用水及污水處理的過程中，PAC、PAM的投加存在如下問題：

　　1、人工投加;全靠人工打開包裝袋，將藥粉整袋直接投入溶藥池(罐)中，經攪拌獲取 藥劑溶液。所產生的溶解效果很不理想，存在藥粉溶解不均勻，或者存在藥粉結塊沉于溶解 池底等現象。

　　2、應用現有的干粉投加設備，雖然大大提高了藥粉的溶解效果，并且減輕了勞動強度， 但仍存在一些問題，其一;目前干粉投加機多采用螺旋輸送結構，機型大，占地面積多，并 且設備制造成本高。其二;仍然是在溶解池面上某一部位開孔，集中投加。投加速度快時會 對藥液的溶解效果仍有一定影響。

　　實用新型內容：

　　本實用新型的目的在于避免現有技術缺陷，提出一種水處理溶藥攪拌系統的藥粉投加裝 置。以解決現有的PAM、PAC干粉投加設備結構復雜，造價高，投加點集中等問題。

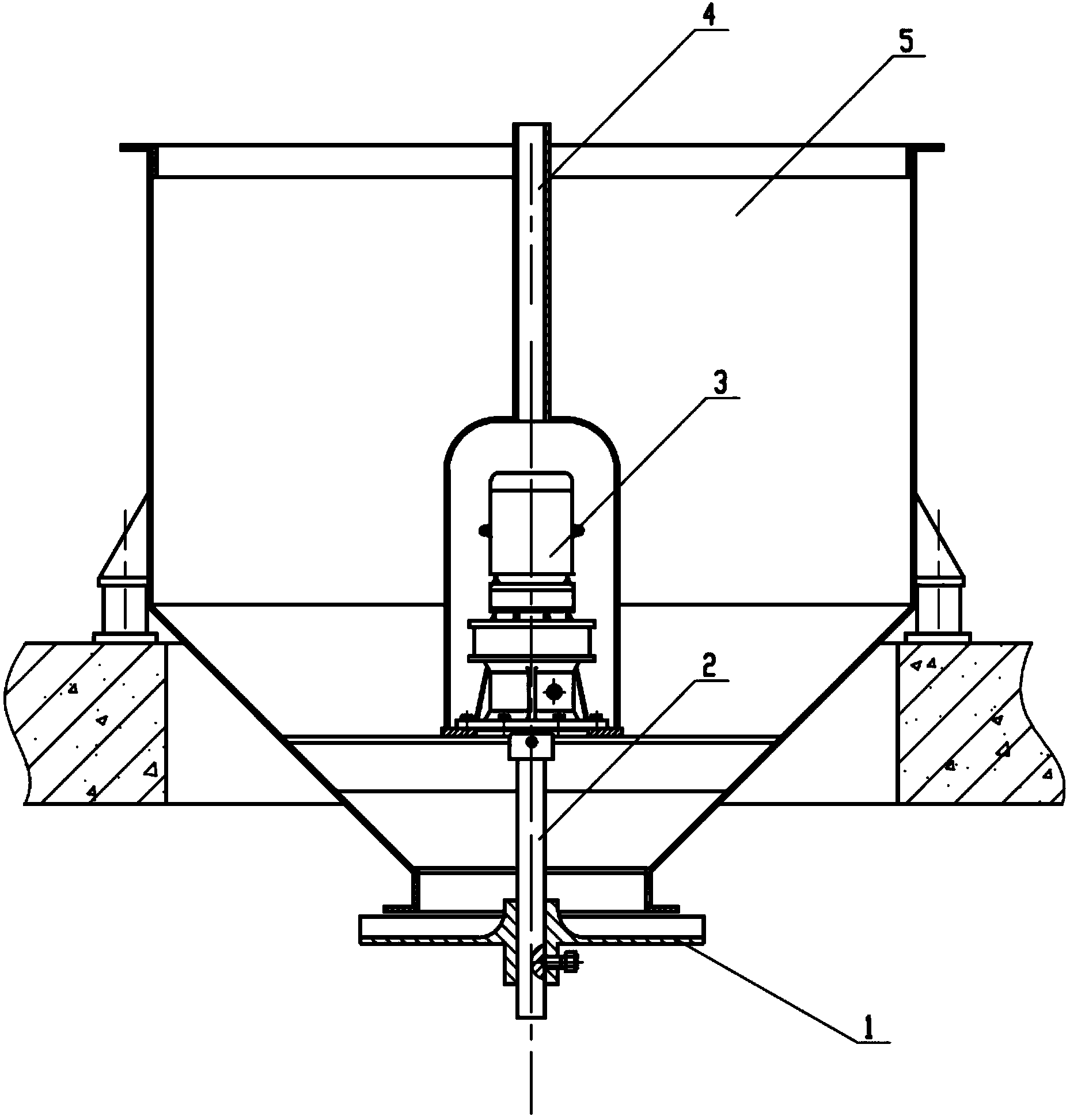

　　本實用新型的目的可以通過采用以下技術方案來實現：一種水處理溶藥攪拌系統的藥粉 投加裝置，其主要特點在于包括有該投加裝置設有料斗，在料斗內設有減速機動力系統，在 料倉出口處設有可旋轉并有離心作用的旋轉閘門，減速機動力系統的傳動軸與旋轉閘門固連; 減速機動力系統設在隔離罩內，隔離罩設有透氣管伸出料倉。

　　當閘門在靜止?fàn)顟B(tài)時，利用藥粉的靜內摩擦，起到了阻擋藥粉排出的作用。當其旋轉時， 藥粉在離心力的作用下，均勻地，呈傘狀地、圓形面分布地拋向攪拌池內的液面，配合攪拌 機溶解攪拌，避免了藥粉的結塊及溶解不均勻等現象，大大提高溶藥攪拌效果，該裝置為溶 藥攪拌的配套設備。

　　所述的水處理溶藥攪拌系統的藥粉投加裝置，在所述的旋轉閘門的上表面，均勻分布多 個葉片，其葉片包角為75-85度，葉片呈弧狀，圓弧R為120-150mm，葉片高度為20-25mm。 外徑為320-400mm。葉片分布內徑為85-100mm。

　　所述的水處理溶藥攪拌系統的藥粉投加裝置，所述的減速機動力系統3提供給旋轉閘門 的旋轉線速度為2.5米/秒至4米/秒(視所需藥粉拋灑分布面直徑而定)，動力為0.37至 0.55KW。

　　本實用新型的有益效果是，與配有螺旋輸送等裝置的干粉投加機相比較，具有藥粉投加 均勻，藥粉拋灑分布面大，制造與運行成本低等優點。
