申請日2014.09.03

　　公開(公告)日2014.12.24

　　IPC分類號C02F9/04; B09C1/06

　　摘要

　　本實用新型有關于一種用熱脫附高溫循環噴淋廢水提高常溫解吸大棚處理效率的余熱利用系統，所述系統包括熱脫附噴淋系統、廢水調節系統、廢水處理系統和大棚地暖系統，所述熱脫附噴淋系統連接所述廢水調劑系統，所述廢水調節系統連接所述廢水處理系統，所述廢水處理系統連接所述大棚地暖系統，所述大棚地暖系統連接所述熱脫附噴淋系統和/或廢水調節系統，利用熱脫附產生的高溫噴淋循環廢水，加熱常溫解吸大棚內的污染土壤，以充分利用能源，同時提高常溫解吸技術的處理效果的余熱利用系統;本實用新型是一種全新、經濟、可靠、穩定的熱脫附與常溫解吸聯用技術，特別適用于揮發或半揮發性有機物復合污染土壤的治理與修復。

　　權利要求書

　　1.一種用熱脫附高溫循環噴淋廢水提高常溫解吸大棚處理效率的余熱利用系統，其特征在于：所述系統包括熱脫附噴淋系統、廢水調節系統、廢水處理系統和大棚地暖系統，所述熱脫附噴淋系統連接所述廢水調節系統，所述廢水調節系統連接所述廢水處理系統，所述廢水處理系統連接所述大棚地暖系統，所述大棚地暖系統連接所述廢水調節系統。

　　2.根據權利要求1所述的用熱脫附高溫循環噴淋廢水提高常溫解吸大棚處理效率的余熱利用系統，其特征在于：所述熱脫附噴淋系統與所述廢水調節系統相互接通構成回路系統，所述廢水調節系統連接所述廢水處理系統。

　　3.根據權利要求1或2所述的用熱脫附高溫循環噴淋廢水提高常溫解吸大棚處理效率的余熱利用系統，其特征在于：所述系統還包括廢水回用系統，所述廢水回用系統一端連接所述大棚地暖系統，另一端連接所述廢水調節系統。

　　4.根據權利要求1或2所述的用熱脫附高溫循環噴淋廢水提高常溫解吸大棚處理效率的余熱利用系統，其特征在于：所述熱脫附噴淋系統為熱脫附噴淋塔，所述廢水調節系統包括調節池A，所述廢水處理系統包括依次相連的催化氧化裝置、絮凝沉淀裝置和除垢裝置，所述大棚地暖系統包括加熱盤管，所述熱脫附噴淋塔和所述調節池A相互接通構成回路系統，且所述調節池A位于所述熱脫附噴淋塔下方，所述熱脫附噴淋塔與所述調節池A之間設有閥門A，所述調節池A與所述熱脫附噴淋塔之間設有水泵A1，所述調節池A設有調節池A出水口，所述調節池A出水口經水泵A2后連接所述催化氧化裝置，所述除垢裝置連接所述加熱盤管，所述加熱盤管埋于待修復處理土壤下方，其另一端連接所述調節池A。

　　5.根據權利要求4所述的用熱脫附高溫循環噴淋廢水提高常溫解吸大棚處理效率的余熱利用系統，其特征在于：所述廢水調節系統還包括調節池B，且所述調節池B位于所述熱脫附噴淋塔下方，所述調節池B與所述熱脫附噴淋塔相互接通構成另一個回路系統，所述熱脫附噴淋塔與調節池B之間設有閥門B，所述調節池B與所述熱脫附噴淋塔之間設有水泵B1，所述調節池B設有調節池B出水口，所述調節池B出水口經水泵B2后連接所述催化氧化裝置，所述除垢裝置連接所述加熱盤管，所述加熱盤管另一端連接所述調節池A或所述調節池 B。

　　6.根據權利要求5所述的用熱脫附高溫循環噴淋廢水提高常溫解吸大棚處理效率的余熱利用系統，其特征在于：所述加熱盤管與所述調節池A或調節池B之間設有集水池。

　　說明書

　　一種用熱脫附高溫循環噴淋廢水提高常溫解吸大棚處理效率的余熱利用系統

　　技術領域

　　本實用新型涉及污染土壤治理領域，具體涉及一種用熱脫附高溫循環噴淋廢水提高常溫解吸大棚處理效率的余熱利用系統，將熱脫附噴淋塔高溫循環廢水回用于常溫解吸大棚地暖，用于提高常溫解吸大棚土壤溫度，在實現能源綜合利用的同時提高了常溫解吸的處理效率。

　　背景技術

　　隨著我國工業化和城市化發展，近幾年來出現了一大批搬遷或即將退役的化工企業，這些企業由于廢物的傾倒和排放、產品的生產和處理、化學物質的泄露等原因造成了場地污染問題，這類土壤污染主要是揮發或半揮發性有機物。當前受污染土地的另外用途大多是作為居民住宅或其它建設，這些污染場地已經成為“化學定時炸彈”，嚴重威脅人體健康和環境安全，成為迫切需要解決的環境問題。

　　作為污染土壤治理的物理方法，熱脫附和常溫解吸技術具有工藝簡單、對污染物普適性強、設備可移動、修復周期短以及能有效防止二次污染等優點，適用于多種有機物復合污染型場地修復，具有較好的應用前景。專利“用于修復有機物污染土壤的處理系統”(申請?zhí)朲L201110460162.X)提出了一種用于修復有機物污染土壤的處理的常溫解吸系統，通過空氣支撐膜結構單元、氣體收集單元、尾氣處理單元，以及控制單元來實現揮發性有機污染物的去除;專利“一種有機污染土壤滾筒式逆向熱脫附系統”(申請?zhí)朲L201010598161.7)提出一種有機物污染土壤滾筒式逆向熱脫附系統，污染土壤經熱脫附設備直接加熱，與高溫空氣充分混合，污染物得到高效去除。

　　但，熱脫附和常溫解吸大棚在工程應用中存在以下問題：

　　熱脫附在污染土壤治理過程中能耗較大，并且產生大量的高溫廢水，若直接處理排放不僅造成大量能量損失，同時還產生了一定的廢水治理費用。常溫解吸技術受溫度和地域影響較大，在夏季或南方氣溫較高，有較好的污染物去 除效率，秋冬季節或北方受天氣條件的制約該技術達不到理想的修復效果。

　　將熱脫附和常溫解吸技術聯用，利用熱脫附技術所產生的高溫噴淋廢水來加熱常溫解吸大棚污染土壤，不僅對熱脫附修復過程中的廢熱進行回收，實現了能源的充分、綜合利用，響應我國“節能減排”政策;還實現了熱脫附高溫噴淋廢水的處理、降溫與循環利用，節省了高溫廢水治理資金，降低了熱脫附技術的修復成本;同時，將高溫循環水用于對常溫解吸大棚的加熱，使得常溫解吸技術不在受溫度條件的制約，即使在氣溫較低的秋冬季節和北方地區也能得到較好的修復效果。

　　發明內容

　　本實用新型要解決的技術問題是提供一種利用熱脫附產生的高溫噴淋循環廢水，加熱常溫解吸大棚內的污染土壤，以充分利用能源，同時提高常溫解吸技術的處理效果的余熱利用系統;本實用新型是一種全新、經濟、可靠、穩定的熱脫附與常溫解吸聯用技術，特別適用于揮發或半揮發性有機物復合污染土壤的治理與修復。

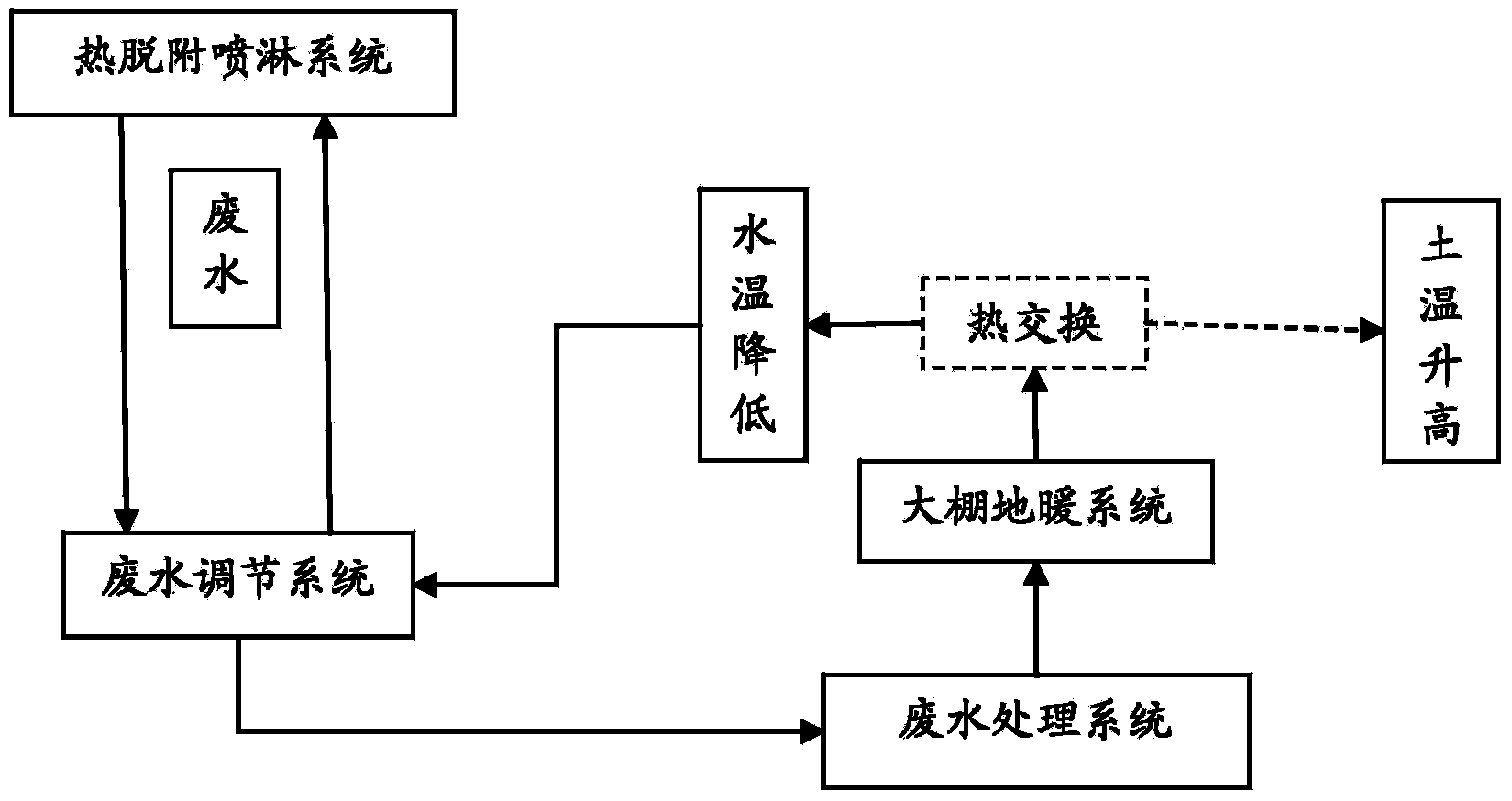

　　為達上述目的，本實用新型一種用熱脫附高溫循環噴淋廢水提高常溫解吸大棚處理效率的余熱利用系統，所述系統包括熱脫附噴淋系統、廢水調節系統、廢水處理系統和大棚地暖系統，所述熱脫附噴淋系統連接所述廢水調節系統，所述廢水調節系統連接所述廢水處理系統，所述廢水處理系統連接所述大棚地暖系統，所述大棚地暖系統連接所述廢水調節系統。

　　進一步的，所述熱脫附噴淋系統與所述廢水調節系統相互接通構成回路系統，所述廢水調節系統連接所述廢水處理系統。

　　更進一步的，所述系統還包括廢水回用系統，所述廢水回用系統一端連接所述大棚地暖系統，另一端連接所述廢水調節系統。

　　具體的，所述熱脫附噴淋系統為熱脫附噴淋塔，所述廢水調節系統包括調節池A，所述廢水處理系統包括依次相連的催化氧化裝置、絮凝沉淀裝置和除垢裝置，所述大棚地暖系統包括加熱盤管，所述熱脫附噴淋塔和所述調節池A相互接通構成回路系統，且所述調節池A位于所述熱脫附噴淋塔下方，所述熱脫附噴淋塔與所述調節池A之間設有閥門A，所述調節池A與所述熱脫附噴淋塔之間設有水泵A1，所述調節池A設有調節池A出水口，所述調節池A出水 口經水泵A2后連接所述催化氧化裝置，所述除垢裝置連接所述加熱盤管，所述加熱盤管埋于待修復處理土壤下方，其另一端連接所述調節池A。

　　進一步的，所述廢水調節系統還包括調節池B，且所述調節池B位于所述熱脫附噴淋塔下方，所述調節池B與所述熱脫附噴淋塔相互接通構成另一個回路系統，所述熱脫附噴淋塔與調節池B之間設有閥門B，所述調節池B與所述熱脫附噴淋塔之間設有水泵B1，所述調節池B設有調節池B出水口，所述調節池B出水口經水泵B2后連接所述催化氧化裝置，所述除垢裝置連接所述加熱盤管，所述加熱盤管另一端連接所述調節池A或所述調節池B。

　　更進一步的，所述加熱盤管與所述調節池A或調節池B之間設有集水池。

　　本實用新型中進入常溫解吸大棚地暖盤管的循環噴淋廢水溫度50～60℃，經調節池調節水量后先通過催化氧化去除水中有機物及COD，去除效率≧95%;后進行混凝沉降去除噴淋廢水中的懸浮顆粒物，去除效率≧90%;最后對其進行除垢處理，防止管道結垢堵塞。

　　本實用新型的循環噴淋廢水調節裝置包括兩套調節池，一備一用，熱脫附噴淋與廢水處理輪流使用，實現了熱脫附噴淋塔噴淋與循環廢水處理分別進行，運行維護方便。

　　本實用新型將高溫循環噴淋廢水經過水處理后，以一定流量直接接入常溫解吸大棚地暖盤管;常溫解吸大棚地暖盤管供水口溫度50～60℃，出水口溫度25～35℃，可使常溫解吸大棚土壤溫度升高10～20℃。

　　本實用新型與現有技術不同之處在于本實用新型取得了如下技術效果：

　　1、本實用新型余熱利用系統能實現熱脫附高溫循環廢水的余熱回收，實現能源的充分利用，節約能源;

　　2、本實用新型余熱利用系統在余熱利用的同時，實現了高溫循環廢水的治理與降溫，降溫后的廢水可再次利用于噴淋塔高溫?zé)煔獾膰娏�，無需再對循環噴淋廢水進行治理，節省了大量的廢水處理費用;

　　3、本實用新型余熱利用系統將高溫循環水用于對常溫解吸大棚的加熱，使得常溫解吸技術不在受溫度條件的制約，即使在氣溫較低的秋冬季節和北方地區也能得到較好的修復效果;

　　4、本實用新型余熱利用系統提供的廢水處理系統占地面積小，便于移動，可以根據實際場地施工情況進行移動;

　　5、本實用新型余熱利用系統具有兩套噴淋水調節池，一備一用，可實現高 溫廢水處理降溫與噴淋塔噴淋分別同時進行，整個系統便于控制調整。

　　下面結合附圖對本實用新型作進一步說明。
