申請日2014.04.26

　　公開(公告)日2014.09.03

　　IPC分類號E03D11/02; E03C1/12; E03D1/012; E03D1/32

　　摘要

　　為節約水資源有人把生活廢水直接引入衛生間蹲便器水箱用于沖便，但有時因水箱內生活廢水量不足而沖便不干凈，為解決便后有時沖便水量不足而發明本設計。其結構特征包括蹲便器、水箱及水箱內水閥組件，水箱里設置一個水箱進水閥和設置2個水箱進水閥二種。在水箱供水系統上設置一個蹲便器進水閥，蹲便器進水閥的進水管連接自來水管、蹲便器進水閥的出水管連接水箱進水閥、另一個水箱進水閥連接自來水管。蹲便器進水閥有機械進水閥、電磁進水閥、感應電磁進水閥，上述設置解決了蹲便后有時沖便水量不足的問題。

　　權利要求書

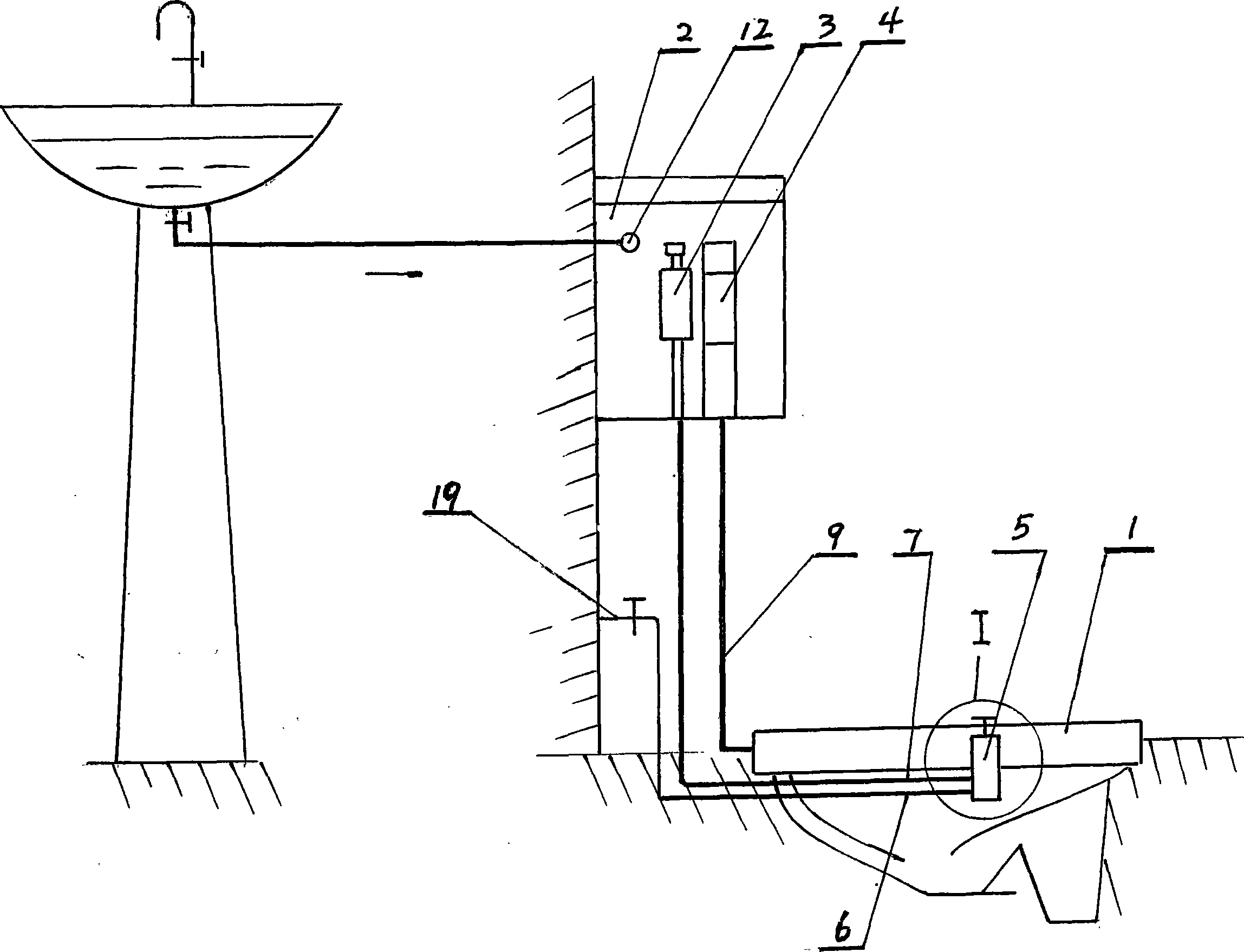

　　1.一種用生活廢水和自來水的衛生間蹲便器和水箱包括蹲便器、水箱及水箱內水 閥組件、其特征是在水箱供水系統上設置一個蹲便器進水閥，水箱中分別設置一 個水箱進水閥(3)和二個水箱進水閥，二個水箱進水閥分別為水箱進水閥(3)、 水箱進水閥(11)，水箱進水閥(3)連接蹲便器進水閥的出水管(7)、蹲便器進 水閥的進水管(6)連接自來水管(19)，水箱進水閥(11)連接自來水管(19)。

　　2.根據權利要求1所述的一種用生活廢水和自來水的衛生間蹲便器和水箱其特征 是蹲便器進水閥有機械進水閥(5)、電磁進水閥(18)、感應電磁進水閥(14)。

　　3.根據權利要求1，2所述的一種用生活廢水和自來水的衛生間蹲便器和水箱其特 征是機械進水閥(5)連同機械進水閥開關按鍵(10)、電磁進水閥開關(15)連 同電磁進水閥開關按鍵(17)設置在蹲便器(1)踏腳位置上，感應電磁進水閥(14) 的感應頭(13)設置在人蹲便時人體能夠被感應到的范圍內。

　　4.根據權利要求1所述的一種用生活廢水和自來水的衛生間蹲便器和水箱其特征 是在水箱(2)上設置一個生活廢水入口(12)。

　　說明書

　　一種用生活廢水和自來水的衛生間蹲便器和水箱

　　技術領域

　　本發明涉及一種用生活廢水和自來水的衛生間蹲便器和水箱。

　　背景技術

　　為節約用水有人把生活廢水直接引入衛生間蹲便器水箱中用于沖 便，但有時便后要沖便時、恰巧因水箱內生活廢水量不足而造成沖便 不干凈，本發明為解決蹲便后有時沖便水量不足的問題。

　　發明內容

　　為了克服上述問題，本發明提供一種用生活廢水和自來水的衛生 間蹲便器和水箱、其使用特征是蹲便時、當水箱內水量未達到原設定 量時、自來水進水箱，當水箱內水量已達到原設定量時、自來水不進 水箱，無蹲便時、自來水不進水箱、蹲便、無蹲便生活廢水隨時可以 進水箱。水箱中分別設置一個水箱進水閥和二個水箱進水閥，不管有、 無蹲便、連續沖水、設置二個水箱進水閥的水箱里始終保持有沖小便 的水量。

　　本發明解決其技術問題所采用的技術方案是：

　　包括蹲便器、水箱及水箱內的水閥組件，在水箱供水系統上設置 一個蹲便器進水閥，水箱中分別設置二個水箱進水閥和一個水箱進水 閥，一個水箱進水閥和設置二個水箱進水閥中的一個水箱進水閥連接 蹲便器進水閥的出水管、蹲便器進水閥的進水管連接自來水管。另一 個水箱進水閥連接自來水管。蹲便器進水閥有機械進水閥、電磁進水 閥、感應電磁進水閥。機械進水閥連同機械進水閥開關按鍵、電磁進 水閥開關連同電磁進水閥開關按鍵設置在蹲便器踏腳位置上，感應電 磁進水閥的感應頭設置在人蹲便時人體能夠被感應到的范圍內。在水 箱上設置一個生活廢水入口。

　　本發明適用于帶S彎前排水、帶S彎后排水、不帶S彎前排水、 不帶S彎后排水蹲便器。
