申請日2014.09.03

　　公開(公告)日2015.03.04

　　IPC分類號C02F3/30

　　摘要

　　本實用新型公開了一種小型流化床污水處理系統，包括集中在一個反應器內依次連通的好氧流化床、缺氧/厭氧流化床、床料顆粒再生床和污泥沉淀床;本申請結構簡單、緊湊，占地面積小，工藝適應性強，利用本申請?zhí)幚砦鬯�，運行成本低，污泥產生量少，應用范圍廣，可以同時處理可溶性的和含有顆粒的廢水且系統運行穩定，通過調節好氧流化床底部與上部曝氣裝置的供氣比例實現生長有活性生物膜的固體床料的內循環或不循環，特別適合應用于小型的污水處理領域。

　　權利要求書

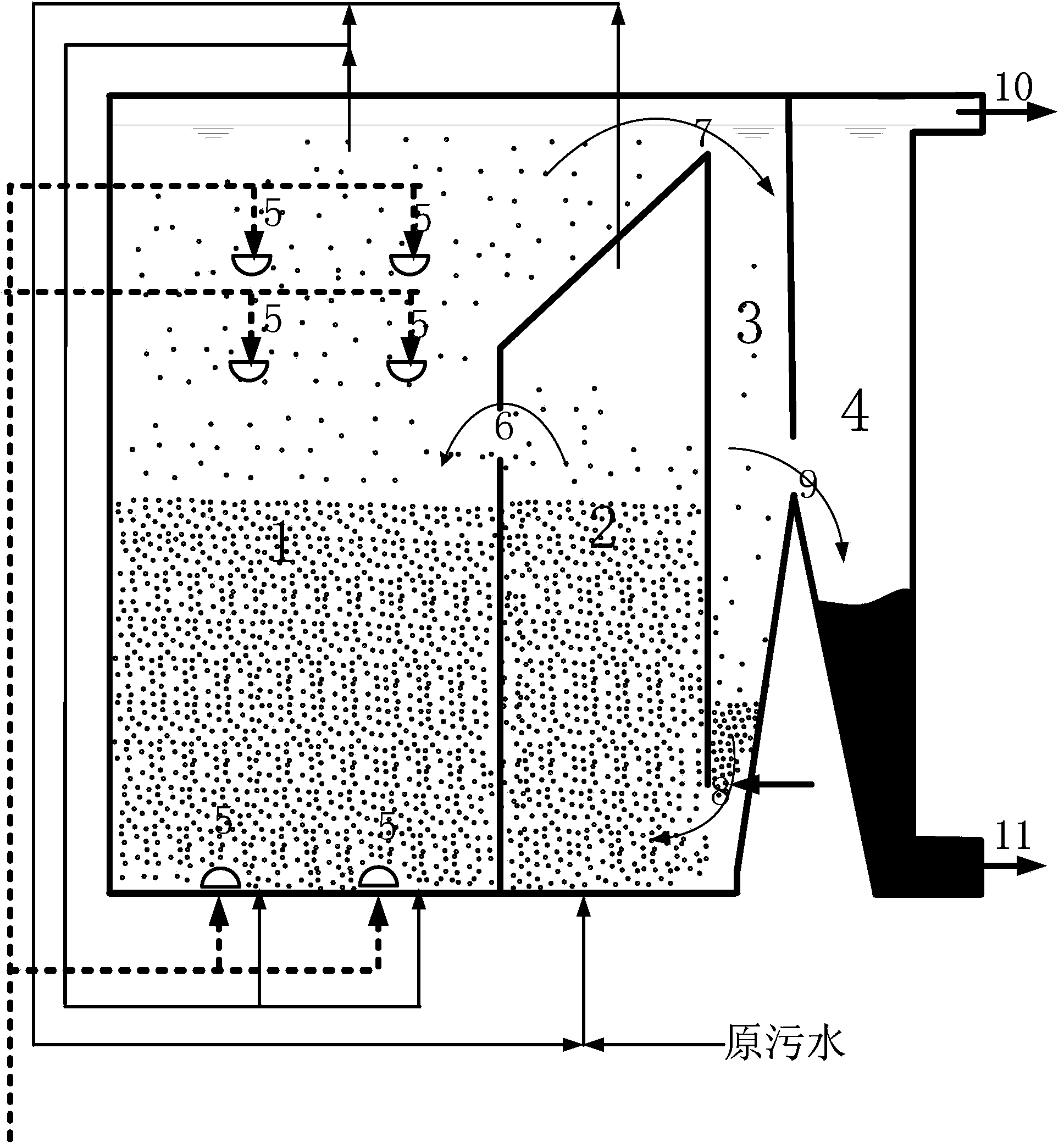

　　1.一種小型流化床污水處理系統，其特征在于，包括集中在一個反應器內依次連通的好氧 流化床(1)、缺氧/厭氧流化床(2)、床料顆粒再生床(3)和污泥沉淀床(4);所述好氧 流化床(1)和缺氧/厭氧流化床(2)內填充有固體床料，所述固體床料上生長有活性生 物膜，所述好氧流化床(1)內還設有曝氣裝置(5)，所述好氧流化床(1)與缺氧/厭氧 流化床(2)的相鄰側的中上部設有床料顆粒循環口(6)、上部設有好氧流化床出口(7); 所述好氧流化床(1)和缺氧/厭氧流化床(2)內的固體床料密相區上界面低于床料顆粒 循環口(6);所述好氧流化床(1)經好氧流化床出口(7)還跟床料顆粒再生床(3)的 上部連通;所述缺氧/厭氧流化床(2)底部設有進水口，所述缺氧/厭氧流化床(2)與床 料顆粒再生床(3)相鄰側的中下部設有床料返料口(8);所述床料顆粒再生床(3)與 污泥沉淀床(4)相鄰側的中部設有床料顆粒再生床出口(9);所述污泥沉淀床(4)底 部設有污泥出口(11)、上部設有污水出口(10);所述好氧流化床(1)底部設有的進水 口經由回流水管跟頂部設有的出水口連通，好氧流化床(1)頂部的出水口經回流水管還 跟缺氧/厭氧流化床(2)底部的進水口連通;所述缺氧/厭氧流化床(2)頂部的出水口和 底部的進水口通過回流水管連通。

　　2.根據權利要求1所述的小型流化床污水處理系統，其特征在于，所述的曝氣裝置(5)成 對分層設置在好氧流化床(1)的底部及上部。

　　3.根據權利要求2所述的小型流化床污水處理系統，其特征在于，所述好氧流化床(1)的 上部的曝氣裝置高于好氧流化床(1)內床料密相區上界面。

　　4.根據權利要求1或2所述的小型流化床污水處理系統，其特征在于，所述的曝氣裝置(5) 為M215圓盤曝氣頭或微孔曝氣管。

　　5.根據權利要求1或2所述的小型流化床污水處理系統，其特征在于，所述的床料返料口 (8)設有L返料閥或螺旋返料裝置或兩者的結合。

　　6.根據權利要求1或2所述的小型流化床污水處理系統，其特征在于，所述的床料顆粒再 生床出口(9)設有慣性分離器或?yàn)V網。

　　7.根據權利要求1或2所述的小型流化床污水處理系統，其特征在于，所述好氧流化床出 口(7)還設有床料分離裝置(12)。

　　8.根據權利要求7所述的小型流化床污水處理系統，其特征在于，所述床料分離裝置(12) 為斜管沉降床料或?yàn)V網。

　　9.根據權利要求1或2所述的小型流化床污水處理系統，其特征在于，所述的床料顆粒再 生床(3)內添加有化學除磷藥劑。

　　說明書

　　一種小型流化床污水處理系統

　　技術領域：

　　本實用新型涉及污水處理領域，具體涉及一種小型流化床污水處理系統。

　　背景技術：

　　《“十二五”節能減排綜合性工作方案》(國發〔2011〕26號)推進城鎮污水處理設施 及配套管網建設，改造提升現有設施，強化脫氮除磷。到2015年，基本實現所有縣和重點建 制鎮具備污水處理能力，全國新增污水日處理能力4200萬噸，新建配套管網約16萬公里， 城市污水處理率達到85%，形成化學需氧量和氨氮削減能力280萬噸、30萬噸。繼續推進節 能減排科技專項行動，組織高效節能、廢物資源化以及小型分散污水處理、農業面源污染治 理等共性、關鍵和前沿技術攻關。

　　由于廢水中可能含有能致病的微生物、能促進水生植物生長的營養物質以及可能致病的 其它有毒化合物，為了保護人類的健康，廢水在重新利用或直接排入環境之前必須經過適當 的處理。廢水處理通常包括一級處理(物理處理)、二級處理(生化處理)和三級處理(深 度處理)。由于幾乎所有的廢水中都含有可生物降解的成分，因此，采用生物降解法去除廢 水中的各種營養成分(BNR)就成為廣泛采用的廢水處理工藝過程，其不僅可以去除廢水中 的有機污染物，而且還可以有效去除廢水中的氮和磷。

　　生物流化床處理污水的研究和應用始于20世紀70年代的美國環保署。日本在80年代初 開展大量的生物流化床研究工作，有代表性是栗田公司和三菱公司。

　　國內對生物流化床的研究起步較晚，1978年蘭州石化公司研究院環保所開始純氧曝氣生 物流化床處理石油化工廢水的研究工作。國內主要研究的是空氣曝氣流化床，1980年成都市 政設計院、北京環保所、哈爾濱工業大學、武漢給排水設計院等開展的城市生活污水的以兼 氣床為主的流化床工藝研究，1984年撫順石油研究所采用射流曝氣三相床處理煉油廢水。主 要研究側重于探索操作方式、載體特性、充氧方法、生物膜控制和更新，在此基礎上推薦設 計參數。

　　申請?zhí)枮?3128090.0的專利文獻公開了一種城市生活污水處理的方法及設備，它是將賓 館、餐館生活污水先進行隔油隔渣預處理后，再進入三相生物流化床反應器，讓污水在反應 器中停留一段時間進行生化氧化反應，該反應器包括反應區、載體分離和脫膜區，液固分離 區，反應區包括外筒、內導流筒、控制截流導管、廢水、空氣分布器;載體分離脫膜區包括 擴大導管及導流擋板;液固分離區包括導流板及出水分布器�？刂平亓鲗�(dǎo)管裝在內導流筒裝 與外筒的中間，反應區均裝有生物載體，反應器下部裝有空氣分布器，內導流筒下部裝有廢 水進水分布器，并與高位槽或水泵連接，經處理后的污水能達到或超過GB8978-1996規定的 污水排放一級標準。申請?zhí)枮?00580005561.X的專利文獻，將固定膜生物流化床技術和生物 營養物去除工藝整和到一個液固循環流化床中，達到了同時去除碳氮磷的目的。液固循環流 化床生物營養物去除系統含有兩個流化床，分別以缺氧/厭氧和好氧過程運行，通過缺氧/厭氧 床和好氧床之間的連續固液再循環，完成同步硝化/反硝化并去除碳底物、營養物和磷。申請 號為200810158214.6專利文獻提供了一種多功能生物膜流化床及其運行模式，該多功能生物 膜流化床包括床體，床體內自下至上依次設有進水管、穿孔布水板、篩網和膜組件，其特征 是：床體上部設有通入膜組件內的出水管，篩網將床體內穿孔布水板至膜組件之間的部分隔 成上下兩層，上下兩層內均填充有填料，上層和下層均設有曝氣管，上層和下層的曝氣管上 均連接有進氣閥門和流量計。該多功能生物膜流化床可實現兼性—好氧、厭氧、厭氧—好氧 和好氧等運行模式。申請?zhí)枮?01110330215的專利文獻提供了一種一體化高效節能污水處理 器。其技術方案為：它包括整體封閉的圓柱狀的反應器本體，所述反應器本體內還設置有兩 個套裝的內筒一和內筒二，所述反應器本體外還套裝有外筒，所述內筒一和內筒二的上下口 完全開放，所述外筒與反應器本體之間的腔體內裝填有陶粒，所述反應器本體的上部液面以 上連通有氣管，所述氣管的另一端插入陶粒底部。申請?zhí)枮?01210131085專利提供了一種厭 氧流化床-微氧膜生物反應器的污水處理系統及方法，它涉及污水處理系統及方法，該發明要 解決現有技術——好氧活性污泥法占用場地面積大和能耗高的問題。該系統由厭氧流化床和 微氧膜生物反應器串聯組合而成，污水先通過厭氧流化床進行水解酸化和厭氧發酵，然后進 入微氧生物反應器，最后利用抽吸泵將出水排入清水池。申請?zhí)枮?01310676295的專利文獻 公開了一種基于MBBR的高硬度廢水氨氮的去除方法，屬于污水處理領域。針對高硬度水的 氨氮，通過采用MBBR工藝進行處理，旨在解決以往生化工藝難以啟動、去除效果差及處理 效果不穩定、容易結垢等問題。該發明技術方案包括接種啟動、高硬度啟動、高硬度連續流 運行，最終氨氮膜面負荷大于0.83gN/m2/d，出水氨氮穩定≤5mg/L，滿足城市污水廠污染物排 放標準對氨氮的要求。

　　上述專利均未涉及利用氣-液-固三相流化床進行小型分散性污水處理。

　　發明內容：

　　本實用新型的目的是提供一種成本低、工藝適應性強的小型流化床污水處理系統。

　　本實用新型是通過以下技術方案予以實現的：

　　一種小型流化床污水處理系統，包括集中在一個反應器內依次連通的好氧流化床、缺氧/ 厭氧流化床、床料顆粒再生床和污泥沉淀床;所述好氧流化床和缺氧/厭氧流化床內填充有固 體床料，所述固體床料上生長有活性生物膜，所述好氧流化床內還設有曝氣裝置，所述好氧 流化床與缺氧/厭氧流化床的相鄰側的中上部設有床料顆粒循環口、上部設有好氧流化床出 口;所述好氧流化床和缺氧/厭氧流化床內的固體床料密相區上界面略低于床料顆粒循環口; 所述好氧流化床出口還跟床料顆粒再生床的上部連通;所述缺氧/厭氧流化床底部設有進水 口，所述缺氧/厭氧流化床與床料顆粒再生床相鄰側的中下部設有床料返料口;所述床料顆粒 再生床與污泥沉淀床相鄰側的中部設有床料顆粒再生床出口;所述污泥沉淀床底部設有污泥 出口、上部設有污水出口;所述好氧流化床底部設有的進水口經由回流水管跟頂部設有的出 水口連通，好氧流化床頂部出水口流出的液體循環至好氧流化床底部的進水口，實現床內床 料的流化，好氧流化床頂部的出水口經回流水管還跟缺氧/厭氧流化床底部的進水口連通，實 現好氧流化床內的部分液體循環至缺氧/厭氧流化床內;所述缺氧/厭氧流化床頂部的出水口和 底部的進水口通過回流水管連通，缺氧/厭氧流化床內的床料通過由底部的進水口進入床內的 原污水、床內的自循環液體以及少量來自好氧流化床內的循環液體實現床內床料的流化。

　　所述的曝氣裝置成對分層設置在好氧流化床的底部及上部。

　　好氧流化床的底部的曝氣裝置盡量靠近好氧流化床底部設置，曝氣時有利于曝氣氣泡對 好氧流化床的底部的顆粒起到良好的攪動及夾帶作用。所述好氧流化床的上部的曝氣裝置略 高于好氧流化床內床料密相面。在保證曝氣氣泡基本不影響密相區內床料顆粒的前提下，盡 量增加曝氣裝置的曝氣深度,可在保證系統供氣量的情況下減少系統供氣能耗。

　　所述曝氣裝置可采用污水處理工程常用M215圓盤曝氣頭或微孔曝氣管或其它可達到同 等作用的曝氣裝置。

　　所述的床料返料口設有L返料閥利用水力返料，或螺旋返料裝置機械返料或兩者的結合。

　　所述的床料顆粒再生床出口設有慣性分離器或?yàn)V網。

　　在不需要顆粒循環時，所述好氧流化床出口還設有床料分離裝置，所述床料分離裝置為 斜管沉降床料或?yàn)V網。

　　所述的床料顆粒再生床內添加有化學除磷藥劑，以增強系統除磷效果。所述床料顆粒再 生床定期補充有新床料顆粒，通過將活性污泥與床料顆粒(包括新添加床料顆粒及可能存在 的從好氧流化床循環過來的原有床料顆粒)悶爆，使顆粒上形成活性固定化生物膜，以補充 系統流失的床料顆粒，保證流化床污水處理系統內床料總量，使缺氧/厭氧流化床及好氧流化 床內密相段高度基本保持恒定。

　　與現有技術相比，本實用新型具有以下有益效果：

　　(1)本申請結構簡單、緊湊，占地面積大大減小，工藝適應性強，實現了厭氧反應、好 氧反應和缺氧反應集成于同一個反應器內，結合了懸浮生長BNR過程和固定膜反應單元的優 勢，污泥可沉降性好及其要求的凈化池尺寸相應減小。

　　(2)利用本申請?zhí)幚砦鬯�，成本低：首先，對氧氣的需求量大大降低，所需的能耗也�?隨之降低很多;其次，作為微生物細菌膜載體的固體顆粒在循環過程中，生物膜的脫落可以 作為脫硝反應所需的碳源，因此系統對碳源的需求量也會降低;再次，因床料顆粒再生床內 添加有化學除磷藥劑，具有除磷的功能，化學法除磷試劑的用量大大降低。

　　(3)本申請應用范圍廣，由于固體顆粒在流化床內始終處于懸浮狀態，可以同時處理可 溶性的和含有顆粒的廢水。且由于生物膜的良好維持性能，過程運行的穩定性也得到顯著提 升。此外，由于缺氧反應區內比耗氧過程更低的污泥產率，化學污泥的產生量能減少到最小。 本申請具有比固定生物膜過程更長污泥齡和更高的生物自身降解，生物污泥的產生量也得到 有效控制。

　　總之，本申請結構簡單、緊湊，占地面積小，工藝適應性強，利用本申請?zhí)幚砦鬯�，運 行成本低，污泥產生量少，應用范圍廣，可以同時處理可溶性的和含有顆粒的廢水且系統運 行穩定，通過調節好氧流化床底部與上部曝氣裝置的供氣比例實現生長有活性生物膜的固體 床料的內循環或不循環，特別適合應用于小型的污水處理領域。
