申請日2014.04.25

　　公開(公告)日2014.07.16

　　IPC分類號C02F3/30

　　摘要

　　本發明公開了一種折板式氧化溝及其污水處理方法，屬于環境工程廢水處理技術領域。一種折板式氧化溝，包括卡魯賽爾氧化溝、表面機械曝氣器，所述的卡魯賽爾氧化溝還包括若干垂直于卡魯賽爾氧化溝內水流方向設置的上折板和下折板，所述的上折板固定在所述的卡魯賽爾氧化溝的上表面，所述的下折板固定在所述的卡魯賽爾氧化溝的內底面，所述的上折板和下折板等高且間隔布置，相鄰的兩塊上折板之間設置有生物轉盤。本發明能大大減小氧化溝的占地面積，有效提高處理效率、動力效率，減少機械能耗、產泥量和污泥膨脹現象，且結構緊湊、經濟實用、運行靈活、操作簡單、維護方便。

　　權利要求書

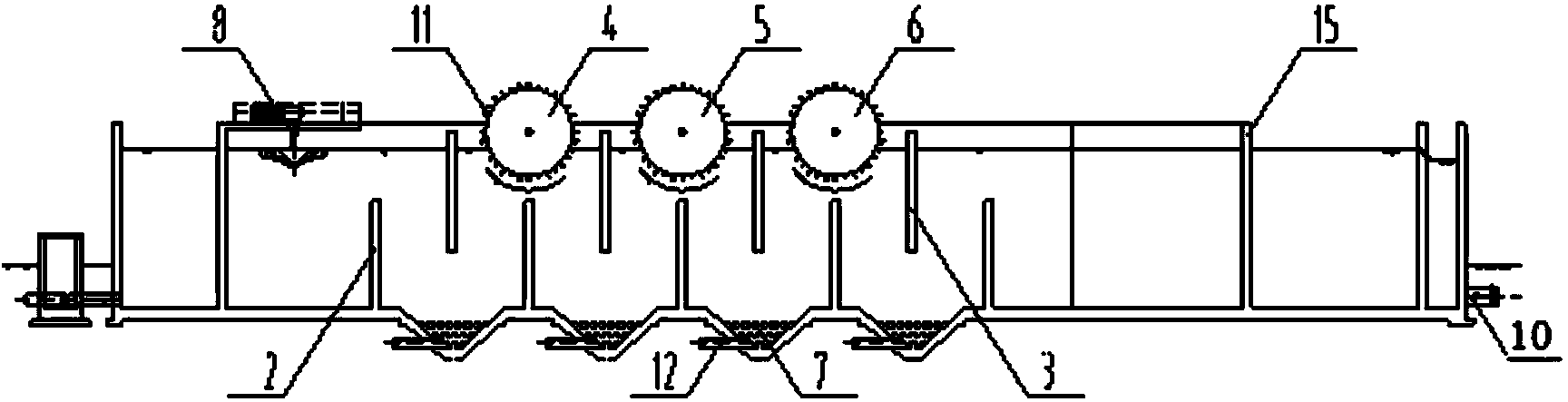

　　1.一種折板式氧化溝，包括卡魯賽爾氧化溝(1)、表面機械曝氣器(8)，其特征在于， 所述的卡魯賽爾氧化溝(1)還包括若干垂直于卡魯賽爾氧化溝(1)內水流方向設置的上折 板(3)和下折板(2)，所述的上折板(3)固定在所述的卡魯賽爾氧化溝(1)的上表面，所 述的下折板(2)固定在所述的卡魯賽爾氧化溝(1)的內底面，所述的上折板(3)和下折板 (2)等高且間隔布置，相鄰的兩塊上折板(3)之間設置有生物轉盤。

　　2.根據權利要求1所述的一種折板式氧化溝，其特征在于，所述的卡魯賽爾氧化溝(1) 為環形溝渠狀，為四或六廊道;每一廊道內沿水流方向均布上折板(3)3或4片，下折板(2) 4或5片，生物轉盤通過轉軸連接，兩端固定在卡魯賽爾氧化溝(1)的墻體(15)上;生物 轉盤中心盤片為傳動盤(11)。

　　3.根據權利要求2所述的一種折板式氧化溝，其特征在于，所述的生物轉盤有三級，沿 水流方向依次為一級生物轉盤(6)、二級生物轉盤(5)及三級生物轉盤(4)。

　　4.根據權利要求1所述的一種折板式氧化溝，其特征在于，所述的卡魯賽爾氧化溝(1) 的溝深為6-10m，水流流速≥0.3m/s;上下折板的高度為2/3溝深。

　　5.根據權利要求1-4任一項所述的一種折板式氧化溝，其特征在于，所述的生物轉盤的盤 片(13)為圓形，表面呈放射狀波紋，材質為低發泡聚苯乙烯，盤片直徑介于3.6-6.0m，一 級生物轉盤(6)的相鄰盤片(13)間距為30-40mm，二級生物轉盤(5)的相鄰盤片(13) 間距為20-30mm，三級生物轉盤(4)的相鄰盤片(13)間距為10-20mm，浸沒在污水中的 盤片(13)高度≥盤片(13)直徑的40%，生物轉盤的轉速為0.5-1.5r/min。

　　6.根據權利要求5所述的一種折板式氧化溝，其特征在于，相鄰的兩塊下折板(2)之間 設有V型貯泥斗(7)，每個貯泥斗(7)均與排泥管(12)連接。

　　7.采用權利要求6所述的折板式氧化溝的污水處理方法，其步驟為：

　　a.處理污水由進水管(9)進入氧化溝，由表面機械曝氣器(8)曝氣形成循環推動力;

　　b.處理污水沿上下?lián)醢彘g隙作豎直方向流動，沿氧化溝廊道水平流動，部分處理污水接 觸到傳動盤(11)上的滑齒，傳動盤(11)驅動生物轉盤轉動;

　　c.處理污水在氧化溝內循環流動中，周期性通過富氧區和缺氧區，通過硝化和反硝化取 得脫氮效果，BOD得到降解;

　　d.經過48-72h的停留時間后，通過貯泥斗(7)和排泥管(12)對折板空間進行排泥。

　　說明書

　　一種折板式氧化溝及其污水處理方法

　　技術領域

　　本發明屬于環境工程廢水處理技術領域，具體地說是一種折板式氧化溝及其污水處理方 法。

　　背景技術

　　在污水處理工藝中，活性污泥法是當前污水生物處理最成熟的、最主要的污水處理方法。 氧化溝工藝是一種污水在溝渠中做循環運動的、通過曝氣轉刷或轉盤進行曝氣的一種活性污 泥工藝。相較常規活性污泥處理系統，具有出水水質好、抗沖擊負荷能力強、除磷脫氮效率 高、污泥易穩定、便于自動化控制等優點。但是，在實際的運行過程中，仍存在一系列的問 題：

　　(1)當廢水中的碳水化合物較多，N、P含量不平衡，pH值偏低，氧化溝中污泥負荷過 高，溶解氧濃度不足，排泥不暢等易引發絲狀菌性污泥膨脹;

　　(2)由于溝深的限制以及溝型方面的原因，氧化溝工藝的占地面積較其它活性污泥法大。 合建式一體化氧化溝省去了二沉池，減小了占地面積，但處理效果不是很好;

　　(3)動力效率較低，機械能耗較高。

　　生物轉盤又稱浸沒式生物濾池，它由許多平行排列浸沒在一個水槽(氧化槽)中的塑料 圓盤(盤片)所組成。已在生活污水處理、城市污水處理及有機性工業廢水處理中得到廣泛 應用，相較活性污泥法，其生物相分級，在每級轉盤上生長著適應于流入該級污水性質的微 生物;接觸反應槽不需要曝氣，因此動力消耗低;但其也有其缺點：盤材較貴，投資大，故 從造價方面考慮，其只適用于小水量低濃度的廢水處理;又其無通風設備，轉盤的供氧只能 依靠盤面的生物膜接觸大氣。

　　申請?zhí)枺?00810112926.4，公開號101591088，公開了一種射流管預曝氣氧化溝污水處理 系統。它包括依次連接的格柵、集水沉淀池和氧化溝，所述集水沉淀池和氧化溝之間設有文 氏管，所述文氏管的漸縮部進口通過高壓泵連接所述集水沉淀池的上部，喉部通過進氣管連 接大氣，漸擴部出口接入所述氧化溝的底部。所述氧化溝的前端是深水區，水深為氧化溝其 他區域的2-2.5倍，氧化溝內設有若干平行折流板，將溝內空間分割為若干首尾連接的平行溝 渠，在這些首尾連接的平行溝渠內，間隔設置若干曝氣轉刷，由此形成好氧區和缺氧區的依 次轉換，在好氧區主要是氧化和硝化反應，在缺氧區主要是水解和反硝化反應。該發明的曝 氣效果好，并設有高效氧化的深水區，可以消除有機污染，并具有一定的脫氮除磷作用，主 要適應于生活污水和其他類似的有機污水。其不足之處在于：(1)所述曝氣裝置數量過多， 運行成本高;(2)僅通過深水區來提供缺氧和厭氧環境，有機污染物去除和脫氮除磷的效果 有限;(3)所述氧化溝的折板為平行式，相較本專利中的上下式，在相同的水流流程的條件 下，其占地面積更大。

　　申請?zhí)枺篊N200620010843.0，公開號200978246，公開了一種斷墻氧化溝，如圖4。該氧 化溝包括溝體、曝氣設備和若干個斷墻，在溝體上設有進水口和出水口，曝氣設備設置在溝 體內，斷墻相間隔的安裝固定在溝體內壁，斷墻是由墻體和填充料組成，填充料設置在墻體 內，墻體為空心，表面兩側設有若干小孔。斷墻的阻隔可使水流方向多次發生變化，使原本 筆直的水路變得曲折，有利于微生物對染物的降解�？招臄鄩�內部填料的存在，增加了生物 量，可提高污水處理能力，可使達到相同處理水平所需的溝體體積減少，減少占地面積。由 于改善了水流條件，該專利技術可使水流流速穩定，水力分布均勻，具有結構簡單，管理方 便，便于大規模應用等優點。其不足之處在于：(1)空心斷墻內部填料為砂礫，容易流失， 不利于形成穩定的生物膜，且流失的的砂礫和污泥混合后不容易分離;(2)空心斷墻內部， 脫落的生物膜和氧化溝中的污泥均會在此淤積，又空心斷墻固定，故會給清洗帶來很大問題， 或造成氧化溝停運等問題，會嚴重影響設備運行，增加運行和管理費用;(3)氧化溝的折板 為平行式，相較本專利中的上下式，在相同的水流流程的條件下，其占地面積更大，基建投 資更高;(4)氧化溝遠離表面曝氣器端采用單級生物轉盤作為曝氣設備，曝氣量非常有限， 容易在遠離表面曝氣器的低氧區產生污泥膨脹;(5)生物轉盤非水力驅動，會增加運行費用。

　　發明內容

　　1.要解決的技術問題

　　針對現有技術中的氧化溝存在的有效水深小，占地面積大，污泥易膨脹，除磷效果差， 動力效率較低，維護困難等問題，本發明提供了一種折板式氧化溝及其污水處理方法。采用 本發明的技術方案，能大大減小氧化溝的占地面積，有效提高處理效率、動力效率，減少機 械能耗、產泥量和污泥膨脹現象，且結構緊湊、經濟實用、運行靈活、操作簡單、維護方便。

　　2.技術方案

　　一種折板式氧化溝，包括卡魯賽爾(Carrousel)氧化溝、表面機械曝氣器，所述的卡魯 賽爾氧化溝還包括若干垂直于卡魯賽爾氧化溝內水流方向設置的上折板和下折板，所述的上 折板固定在所述的卡魯賽爾氧化溝的上表面，所述的下折板固定在所述的卡魯賽爾氧化溝的 內底面，所述的上折板和下折板等高且間隔布置，相鄰的兩塊上折板之間設置有生物轉盤。 通過水流流動驅動傳動盤，傳動盤帶動生物轉盤轉動。

　　優選地，所述的卡魯賽爾氧化溝為環形溝渠狀，為四或六廊道;每一廊道內沿水流方向 均布上折板3或4片，下折板4或5片，生物轉盤通過轉軸連接，兩端固定在卡魯賽爾氧化 溝的墻體上;生物轉盤中心盤片為傳動盤。

　　優選地，所述的生物轉盤有三級，沿水流方向依次為一級生物轉盤、二級生物轉盤及三 級生物轉盤。

　　優選地，所述的卡魯賽爾氧化溝的溝深(氧化溝的有效深度)為6-10m，水流流速≥ 0.3m/s;上下折板的高度為2/3溝深。

　　優選地，所述的生物轉盤的盤片為圓形，表面呈放射狀波紋，材質為低發泡聚苯乙烯， 盤片直徑介于3.6-6.0m，一級生物轉盤的相鄰盤片間距為30-40mm，二級生物轉盤的相鄰盤 片間距為20-30mm，三級生物轉盤的相鄰盤片間距為10-20mm，浸沒在污水中的盤片高度≥ 盤片直徑的40%，生物轉盤的轉速為0.5-1.5r/min。

　　優選地，相鄰的兩塊下折板之間設有V型貯泥斗，每個貯泥斗均與排泥管連接。

　　采用所述的折板式氧化溝的污水處理方法，其步驟為：

　　a.處理污水由進水管進入氧化溝，由表面機械曝氣器曝氣形成循環推動力;

　　b.處理污水沿上下?lián)醢彘g隙作豎直方向流動，沿氧化溝廊道水平流動，部分處理污水接 觸到傳動盤上的滑齒，傳動盤驅動生物轉盤轉動;

　　c.處理污水在氧化溝內循環流動中，周期性通過富氧區和缺氧區，通過硝化和反硝化取 得脫氮效果，BOD得到降解;

　　d.經過48-72h的停留時間后，通過貯泥斗和排泥管對折板空間進行排泥。

　　3.有益效果

　　采用本發明提供的技術方案，與已有的公知技術相比，具有如下顯著效果：

　　(1)本發明的一種折板式氧化溝，廊道間隔均布上下折板，增加了污水在豎直方向上的 流動，在不改變水流流程的基礎上，增加了氧化溝的有效水深，縮短了廊道長度，大大減小 占地面積;

　　(2)本發明的一種折板式氧化溝，生物轉盤由水流驅動，在不增加動力消耗的基礎上， 提高了對動力效率;又由于存在生物轉盤，可適當減小曝氣量，從而可以減少機械能耗和運 行費用;

　　(3)本發明的一種折板式氧化溝，廊道沿程均布2-3套生物轉盤，靠近曝氣器的富氧區， 生物轉盤依附于曝氣能有效提高處理效率;遠離曝氣器的低氧區，雖溶解氧濃度較低，但經 過一、二級生物轉盤及氧化溝的作用，污泥負荷已相對較低，且下折板之間設有V型貯泥斗 定期排泥，能有效減少污泥膨脹現象;

　　(4)本發明的一種折板式氧化溝，溝深為6-10米，能較好的在氧化溝的外環形成缺氧 區，在廊道中形成好氧-厭氧-缺氧的交替環境，營造了穩定的生物脫氮除磷的環境條件，且 生物轉盤的直徑更大(3.6-6.0米)，能形成表面積更大的生物膜，兩者都能有效提高脫氮效率 及水處理效率;

　　(5)本發明的一種折板式氧化溝，結構緊湊、經濟實用，適用于對現有傳統氧化溝工藝 的改造，未增加控制系統和動力設備，故操作簡單、運行靈活、維護方便。
