申請日2014.04.25

　　公開(公告)日2014.07.16

　　IPC分類號C02F9/10

　　摘要

　　一種循環式正滲透與滲透汽化一體化的水處理方法，它涉及一種水處理的方法。本發明是要解決現有水處理膜過程中膜污染嚴重、濃鹽水難處理的問題。方法：一、原水進入正滲透單元，通過汲取液的滲透壓作用完成污染物或/和鹽分與水的分離，汲取液被同步稀釋;二、被稀釋汲取液進入滲透汽化單元，通過膜兩側蒸汽壓差作用完成汲取劑與水蒸汽的分離，水蒸汽冷凝，汲取液被同步濃縮;三、步驟二中被濃縮汲取液重新進入正滲透單元，通過步驟一得到二次稀釋的汲取液，繼而再次進入步驟二，實現正滲透與滲透汽化一體化。本發明用于飲用水處理、海水淡化。

　　權利要求書

　　1.一種循環式正滲透與滲透汽化一體化的水處理方法，其特征在于循環式正滲透與滲 透汽化一體化的水處理方法是按以下步驟進行：

　　一、將原水經加熱后通過正滲透組件低滲透壓側，同時在正滲透組件高滲透壓側通入 汲取液，原水與汲取液在正滲透膜兩側形成錯流，原水與汲取液的相對錯流速度為 6cm/s～24cm/s，通過滲透作用完成水處理，同時得到稀釋的汲取液;正滲透產水速率為 0.5L/m2×h～100L/m2×h;

　　所述原水為受污染的水源水和海水;其中受污染的水源水和海水中污染物為天然腐殖 質、蛋白質類、多聚糖類、內分泌干擾物、新型微污染、重金屬或鹽分中的一種或其中幾 種的混合物;所述正滲透組件包含正滲透膜，所述正滲透膜是材料為醋酸纖維素、聚酰胺、 聚乙烯醇、聚哌嗪、聚砜、聚醚砜、聚偏氟乙烯、聚丙烯腈或聚醚醚酮中的一種或其中幾 種的混合的致密性親水膜，正滲透膜的形式為單層膜或復合膜，正滲透組件為平板膜、中 空纖維膜、管式膜或卷式膜;所述汲取液為海水、反滲透濃鹽水、氯化鎂、氯化鈉、多糖 或聚合電解質中的一種或其中幾種的混合物;所述正滲透產水速率為單位時間內原水經單 位面積正滲透膜透過而在高滲透壓側得到的純水產出量;

　　二、將步驟一得到的稀釋后的汲取液進行加熱，待溫度升至35℃～105℃后，通入到滲 透汽化組件的料液側，同時在滲透汽化組件的蒸汽冷凝側通入溫度為10℃～25℃的冷凝水， 稀釋后的汲取液與冷凝水在滲透汽化膜兩側形成錯流，得到濃縮后的汲取液;滲透汽化產 水速率為0.5L/m2×h～100L/m2×h;

　　所述滲透汽化組件包含滲透汽化膜，所述滲透汽化膜是材料為醋酸纖維素、聚酰胺、 聚乙烯醇、聚哌嗪、聚砜、聚醚砜、聚偏氟乙烯、聚丙烯腈或聚醚醚酮中的一種或其中幾 種的混合物的致密性的水蒸氣優先透過膜或水溶液不透過膜，滲透汽化膜的形式為單層膜 或復合膜，滲透汽化組件為平板膜、中空纖維膜、管式膜或卷式膜;所述滲透汽化產水速 率為單位時間內稀釋后的汲取液經單位面積滲透汽化膜透過而在蒸汽冷凝側得到的純水產 出量;

　　三、將步驟二得到的濃縮后的汲取液，再次通入到步驟一所述正滲透組件高滲透壓側， 重復步驟一和步驟二，完成循環式正滲透與滲透汽化一體化水處理。

　　2.根據權利要求1所述的一種循環式正滲透與滲透汽化一體化的水處理方法，其特征 在于步驟一原水與汲取液的相對錯流速度為12cm/s。

　　3.根據權利要求1所述的一種循環式正滲透與滲透汽化一體化的水處理方法，其特征 在于步驟一所述的正滲透膜是材料為醋酸纖維素的致密性親水膜。

　　4.根據權利要求1所述的一種循環式正滲透與滲透汽化一體化的水處理方法，其特征 在于步驟一所述的汲取液為40wt‰～60wt‰反滲透濃鹽水。

　　5.根據權利要求1所述的一種循環式正滲透與滲透汽化一體化的水處理方法，其特征 在于步驟一所述正滲透產水速率為10L/m2×h～90L/m2×h。

　　6.根據權利要求1所述的一種循環式正滲透與滲透汽化一體化的水處理方法，其特征 在于步驟一所述正滲透產水速率為20L/m2×h～50L/m2×h。

　　7.根據權利要求1所述的一種循環式正滲透與滲透汽化一體化的水處理方法，其特征 在于步驟二所述滲透汽化產水速率為10L/m2×h～90L/m2×h。

　　8.根據權利要求1所述的一種循環式正滲透與滲透汽化一體化的水處理方法，其特征 在于步驟二所述滲透汽化產水速率為20L/m2×h～50L/m2×h。

　　9.根據權利要求1所述的一種循環式正滲透與滲透汽化一體化的水處理方法，其特征 在于步驟二所述滲透汽化膜為聚偏氟乙烯膜。

　　10.根據權利要求1所述的一種循環式正滲透與滲透汽化一體化的水處理方法，其特 征在于步驟一所述正滲透產水速率與步驟二所述滲透汽化產水速率的比為1;1。

　　說明書

　　一種循環式正滲透與滲透汽化一體化的水處理方法

　　技術領域

　　本發明涉及一種水處理的方法。

　　背景技術

　　全球水資源短缺已成為共識，尋求高效水處理技術成為研究難點與熱點。膜分離技術以 其分離效率高、占地面積小、自動化程度高、化學藥劑少等優勢占據水處理領域中的重要一 席，成為水廠常規處理工藝的有益補充。近年來，超濾膜水廠、反滲透海水淡化廠在我國天 津、東營等地相繼建立，膜技術在水處理領域發展迅速。

　　常規膜分離技術采用膜兩側壓力差實現污染物與水的分離，表現出能耗高、易污染等缺 點，據其分離尺寸大小可分為微濾、超濾、納濾、反滲透;隨著分離半徑逐漸變小，過濾阻 力逐漸變大，原水逐漸濃縮，易形成壓力式膜污染和產生反滲透濃鹽水，需采取二次處理。 解決膜污染與濃鹽水問題成為膜技術發展瓶頸。

　　發明內容

　　本發明是要解決現有水處理膜過程中膜污染嚴重、濃鹽水難處理的問題，而提供一種循 環式正滲透與滲透汽化一體化的水處理方法。

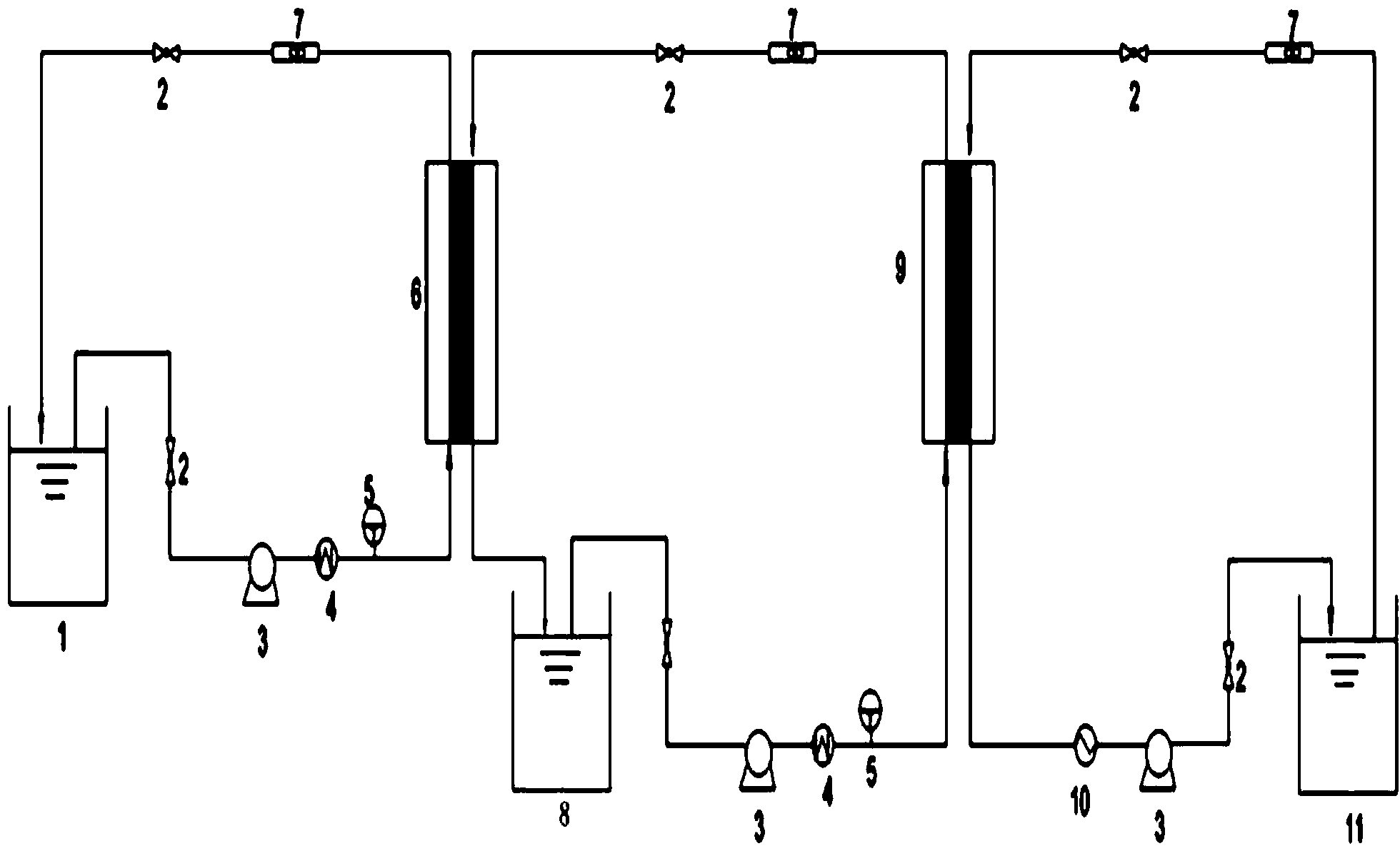

　　本發明一種循環式正滲透與滲透汽化一體化的水處理方法是按以下步驟進行：

　　一、將原水經加熱后通過正滲透組件低滲透壓側，同時在正滲透組件高滲透壓側通入汲 取液，原水與汲取液在正滲透膜兩側形成錯流，原水與汲取液的相對錯流速度為 6cm/s～24cm/s，通過滲透作用完成水處理，同時得到稀釋的汲取液;正滲透產水速率為 0.5L/m2×h～100L/m2×h;

　　所述原水為受污染的水源水和海水;其中受污染的水源水和海水中污染物為天然腐殖質、 蛋白質類、多聚糖類、內分泌干擾物、新型微污染、重金屬或鹽分中的一種或其中幾種的混 合物;所述正滲透組件包含正滲透膜，所述正滲透膜是材料為醋酸纖維素、聚酰胺、聚乙烯 醇、聚哌嗪、聚砜、聚醚砜、聚偏氟乙烯、聚丙烯腈或聚醚醚酮中的一種或其中幾種的混合 的致密性親水膜，正滲透膜的形式為單層膜或復合膜，正滲透組件為平板膜、中空纖維膜、 管式膜或卷式膜;所述汲取液為海水、反滲透濃鹽水、氯化鎂、氯化鈉、多糖或聚合電解質 中的一種或其中幾種的混合物;所述正滲透產水速率為單位時間內原水經單位面積正滲透膜 透過而在高滲透壓側得到的純水產出量;

　　二、將步驟一得到的稀釋后的汲取液進行加熱，待溫度升至35℃～105℃后，通入到滲透 汽化組件的料液側，同時在滲透汽化組件的蒸汽冷凝側通入溫度為10℃～25℃的冷凝水，稀 釋后的汲取液與冷凝水在滲透汽化膜兩側形成錯流，得到濃縮后的汲取液;滲透汽化產水速 率為0.5L/m2×h～100L/m2×h;

　　所述滲透汽化組件包含滲透汽化膜，所述滲透汽化膜是材料為醋酸纖維素、聚酰胺、聚 乙烯醇、聚哌嗪、聚砜、聚醚砜、聚偏氟乙烯、聚丙烯腈或聚醚醚酮中的一種或其中幾種的 混合物的致密性的水蒸氣優先透過膜或水溶液不透過膜，滲透汽化膜的形式為單層膜或復合 膜，滲透汽化組件為平板膜、中空纖維膜、管式膜或卷式膜;所述滲透汽化產水速率為單位 時間內稀釋后的汲取液經單位面積滲透汽化膜透過而在蒸汽冷凝側得到的純水產出量;

　　三、將步驟二得到的濃縮后的汲取液，再次通入到步驟一所述正滲透組件高滲透壓側， 重復步驟一和步驟二，完成循環式正滲透與滲透汽化一體化水處理。

　　本發明的有益效果是：

　　1、本發明將滲透壓驅動過程、蒸汽壓驅動過程優勢互補而循環利用，實現水體污染物低 壓去除、膜低污染、汲取液循環再生，其系統效率優于單獨滲透壓驅動過程或蒸汽壓驅動過 程，更優于其他壓力式膜處理技術、水處理技術。滲透汽化作為正滲透汲取液循環利用單元， 二者一體化共同產出飲用水，達到國家《生活飲用水衛生標準》。具有除污脫鹽效率高、膜污 染低、運行周期長、操作自動化等優點。

　　2、本發明中滲透汽化技術能夠高效濃縮正滲透汲取液，實現正滲透汲取液的循環利用。 正滲透膜以膜兩側溶液的滲透壓差為驅動力，實現水從低滲液向高滲液的自發流動，因其無 壓或低壓運行工況，正滲透技術能夠很好地減輕膜污染;另一方面，反滲透濃鹽水可以用作 正滲透汲取液，同步實現受污水源水與濃鹽水的處理。對水源水和海水中天然腐殖質、蛋白 質類、多聚糖類、內分泌干擾物、新型微污染物、重金屬、鹽分等污染物的去除率達到95% 以上。
