申請日2014.04.25
公開(公告)日2014.07.16
IPC分類號C02F9/14
摘要
本發明提供了一種上流式懸浮污泥過濾床，包括：具有好氧區、第一缺氧區和第一沉淀區的反應床，第一缺氧區的頂部與進水管連接，底部與好氧區的底部連通，好氧區的頂部與第一沉淀區的底部連接;設在第一缺氧區的第一攪拌裝置;好氧區的底部有曝氣裝置;與第一沉淀區底部連通的第一污泥回流裝置和第一沉淀區頂部的第一分水堰裝置。還包括：內部有第二攪拌裝置且與進水管連通的第二缺氧區，與第二缺氧區隔離布置的第二沉淀區，其底部與好氧區的頂部連通，其頂部有第二分水堰裝置，底部有與其連通的第二污泥回流裝置。由于缺氧區與好氧區的底部連通，根據需要調節好氧區充氧量，間接控制缺氧區溶氧量，使得整個反應床具有較寬處理負荷，提高適用范圍。
權利要求書
1.一種上流式懸浮污泥過濾床，其特征在于，包括：

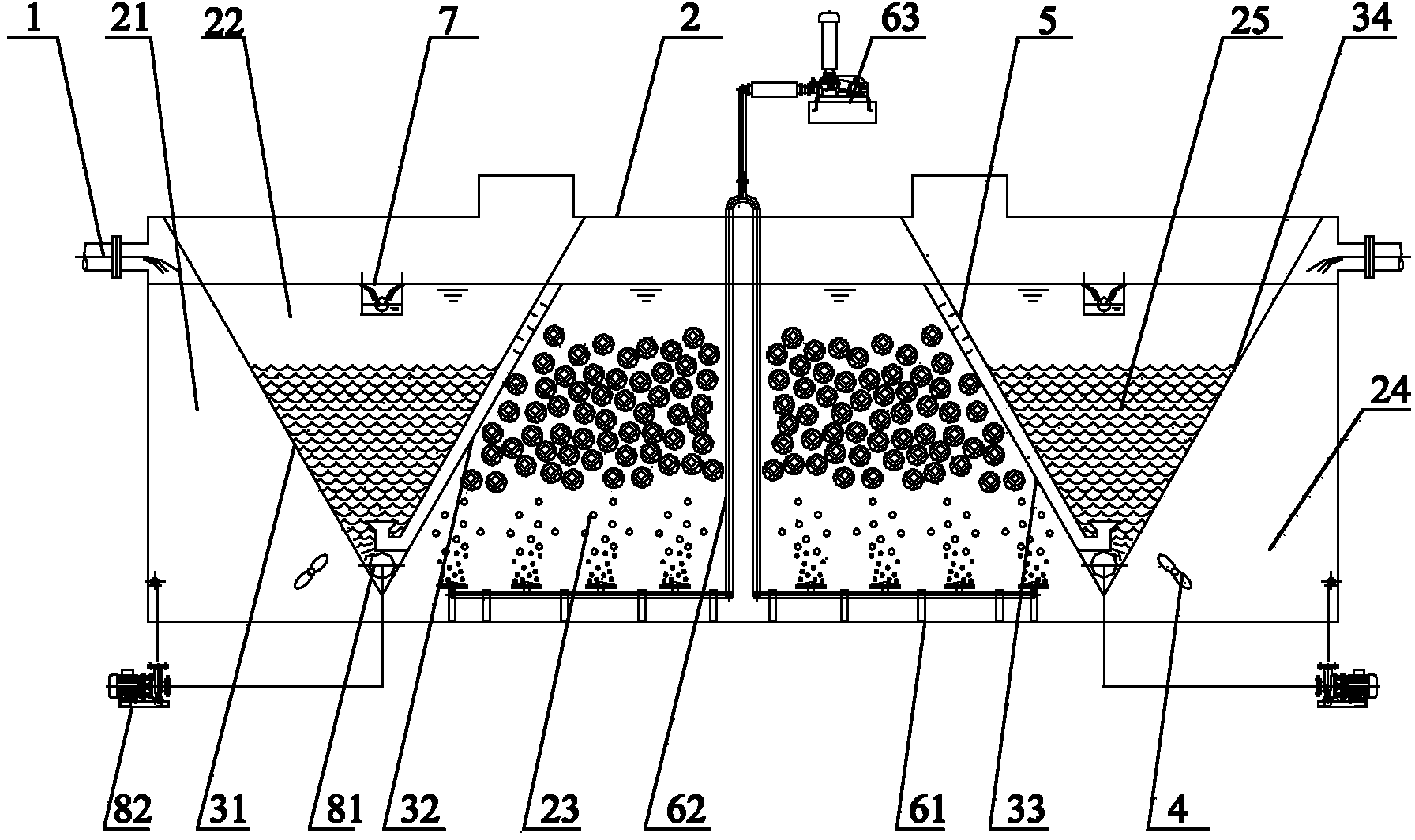

反應床(2)，且所述反應床(2)內具有好氧區(23)和相隔離 的第一缺氧區(21)和第一沉淀區(22)，所述第一缺氧區(21)的頂 部與進水管(1)連接，所述第一缺氧區(21)的底部與所述好氧區(23) 的底部連通，所述好氧區(23)的頂部與所述第一沉淀區(22)的底 部通過第一連接通道連接;
設置在所述第一缺氧區(21)的第一攪拌裝置;
設置在所述好氧區(23)的底部的曝氣裝置;
與所述第一沉淀區(22)底部連通的第一污泥回流裝置和設置在 所述第一沉淀(22)區頂部的第一分水堰裝置(7)。
2.根據權利要求1所述的上流式懸浮污泥過濾床，其特征在于， 所述反應床(2)內設置有用于將所述反應床(2)內分割為所述第一 缺氧區(21)、所述第一沉淀區(22)和所述好氧區(23)的第一插板 (31)和第二插板(32)。
3.根據權利要求2所述的上流式懸浮污泥過濾床，其特征在于， 所述第一插板(31)和所述第二插板(32)呈V字型連接，且所述第 一插板(31)遠離所述第二插板(32)的一側為所述第一缺氧區(21)， 所述第二插板(32)遠離所述第一插板(31)的一側為所述好氧區(23)， 所述第一插板(31)和所述第二插板(32)之間為所述第一沉淀區(22)， 且所述第二插板(32)上設置有所述第一連接通道。
4.根據權利要求3所述的上流式懸浮污泥過濾床，其特征在于， 還包括：
與所述好氧區(23)遠離所述第一缺氧區(21)的一端相連的第 二缺氧區(24)，所述第二缺氧區(24)內設置有第二攪拌裝置(4)， 且所述第二缺氧區(24)與所述進水管連通;
與所述第二缺氧區(24)隔離布置的第二沉淀區(25)，且所述 好氧區(23)的頂部與所述第二沉淀區(25)的底部通過第二連接通 道(5)連通，所述第二沉淀區(25)頂部設置有第二分水堰裝置，所 述第二沉淀區(25)的底部設置有與其連通的第二污泥回流裝置。
5.根據權利要求4所述的上流式懸浮污泥過濾床，其特征在于， 所述反應床(2)內設置有呈V字型連接的第三插板(33)和第四插 板(34)，且所述第三插板(33)與所述第二插板(32)相對，所述第 三插板(33)與所述第四插板(34)之間為所述第二沉淀區(25)，所 述第四插板(34)遠離所述第三插板(33)的一側為第二缺氧區(24)， 且所述第三插板(33)具有所述第二連接通道(5)。
6.根據權利要求4所述的上流式懸浮污泥過濾床，其特征在于， 所述第一分水堰裝置(7)和所述第二分水堰裝置均包括鋸齒型分水堰 和與所述鋸齒型分水堰相連的排水管。
7.根據權利要求4所述的上流式懸浮污泥過濾床，其特征在于， 所述第一污泥回流裝置和所述第二污泥回流裝置均包括：
用于收集污泥的污泥回流管(81)：
與所述污泥回流管(81)相連，用于將污泥排出的污泥泵(82)。
8.根據權利要求1-7任一項所述的上流式懸浮污泥過濾床，其特 征在于，所述曝氣裝置包括：
設置在所述好氧區(23)底部的曝氣管(61);
與所述曝氣管(61)通過進氣管(62)連通的鼓風機(63)。
9.根據權利要求8所述的上流式懸浮污泥過濾床，其特征在于， 所述鼓風機(63)的主風管上設置有調節閥。
10.根據權利要求8所述的上流式懸浮污泥過濾床，其特征在于， 所述好氧區(23)內填充有懸浮填料。
說明書
一種上流式污泥過濾床
技術領域
本發明涉及污水處理技術領域，特別涉及一種上流式污泥過濾 床。
背景技術
隨著人們對環境保護要求的意識逐漸增強，人們對于污水排放標 準越來越嚴格，對于污水處理設備的應用也不斷增加。
目前，傳統的污水處理設備通常需要分別設置厭氧池、缺氧池、 好氧池和沉淀池，工藝流程復雜，裝置結構分散，設備投資大，運行 能耗高的問題。
上流式污泥過濾床是一種新型的一體化污水生物處理裝置，該裝 置集缺氧選擇池、好氧反應池和上向流污泥過濾池順次連接于一體式 結構，具體地，缺氧選擇池與好氧反應池相連，該好氧反應池再與污 泥過濾池相連。上述的上流式污泥過濾床可保證結構緊湊，減小占用 面積，降低成本。
但是，由于該上流式污泥過濾床的缺氧選擇池、好氧反應池和上 向流污泥過濾池順次連接，無法根據進水水質的情況對缺氧選擇池和 好氧反應池的溶氧量進行調節，而造成能源浪費或污水治理不完全等 問題，即適用范圍小。
因此，如何增大上流式污泥過濾床的適用范圍，是本領域技術人 員目前需要解決的技術問題。
發明內容
本發明的目的是提供一種上流式污泥過濾床，以增大適用范圍。
為解決上述技術問題，本發明提供如下技術方案：
一種上流式懸浮污泥過濾床，其包括：
反應床，且所述反應床內具有好氧區和相隔離的第一缺氧區和第 一沉淀區，所述第一缺氧區的頂部與進水管連接，所述第一缺氧區的 底部與所述好氧區的底部連通，所述好氧區的頂部與所述第一沉淀區 的底部通過第一連接通道連接;
設置在所述第一缺氧區的第一攪拌裝置;
設置在所述好氧區的底部的曝氣裝置;
與所述第一沉淀區底部連通的第一污泥回流裝置和設置在所述 第一沉淀區頂部的第一分水堰裝置。
優選地，上述的上流式懸浮污泥過濾床中，所述反應床內設置有 用于將所述反應床內分割為所述第一缺氧區、所述第一沉淀區和所述 好氧區的第一插板和第二插板。
優選地，上述的上流式懸浮污泥過濾床中，所述第一插板和所述 第二插板呈V字型連接，且所述第一插板遠離所述第二插板的一側為 所述第一缺氧區，所述第二插板遠離所述第一插板的一側為所述好氧 區，所述第一插板和所述第二插板之間為所述第一沉淀區，且所述第 二插板上設置有所述第一連接通道。
優選地，上述的上流式懸浮污泥過濾床中，還包括：
與所述好氧區遠離所述第一缺氧區的一端相連的第二缺氧區，所 述第二缺氧區內設置有第二攪拌裝置，且所述第二缺氧區與所述進水 管連通;
與所述第二缺氧區隔離布置的第二沉淀區，且所述好氧區的頂部 與所述第二沉淀區的底部通過第二連接通道連通，所述第二沉淀區頂 部設置有第二分水堰裝置，所述第二沉淀區的底部設置有與其連通的 第二污泥回流裝置。
優選地，上述的上流式懸浮污泥過濾床中，所述反應床內設置有 呈V字型連接的第三插板和第四插板，且所述第三插板與所述第二插 板相對，所述第三插板與所述第四插板之間為所述第二沉淀區，所述 第四插板遠離所述第三插板的一側為第二缺氧區，且所述第三插板具 有所述第二連接通道。
優選地，上述的上流式懸浮污泥過濾床中，所述第一分水堰裝置 和所述第二分水堰裝置均包括鋸齒型分水堰和與所述鋸齒型分水堰相 連的排水管。
優選地，上述的上流式懸浮污泥過濾床中，所述第一污泥回流裝 置和所述第二污泥回流裝置均包括：
用于收集污泥的污泥回流管：
與所述污泥回流管相連，用于將污泥排出的污泥泵。
優選地，上述的上流式懸浮污泥過濾床中，所述曝氣裝置包括：
設置在所述好氧區底部的曝氣管;
與所述曝氣管通過進氣管連通的鼓風機。
優選地，上述的上流式懸浮污泥過濾床中，所述鼓風機的主風管 上設置有調節閥。
優選地，上述的上流式懸浮污泥過濾床中，所述好氧區內填充有 懸浮填料。
本發明提供了一種上流式懸浮污泥過濾床，其包括：反應床，且 該反應床內具有好氧區和相隔離的第一缺氧區和第一沉淀區，該第一 缺氧區的頂部與進水管連接，第一缺氧區的底部與好氧區的底部連通， 好氧區的頂部與第一沉淀區的底部通過第一連接管連接;設置在第一 缺氧區的第一攪拌裝置;設置在好氧區的底部的曝氣裝置;與第一沉 淀區底部連通的第一污泥回流裝置和設置在第一沉淀區頂部的第一分 水堰裝置。由于本申請中的第一缺氧區的底部與好氧區的底部連通， 在實際中，可根據需要調節好氧區的充氧量，從而間接控制第一缺氧 區的溶氧量，從而使得整個處理裝置具有較寬的處理負荷，提高適用 范圍。
