申請日2014.09.03
公開(公告)日2015.03.04
IPC分類號C02F9/14
摘要
本實用新型公開了一種一體式污水處理設備，屬于污水處理領域，該一種一體式污水處理設備，包括密封腔體一和腔體二，腔體一上設有進水口，腔體二上設有出水口，腔體一隔成污泥池、污泥吸附池和一級氧化池，腔體二隔成消毒池、三級氧化池和二級氧化池，腔體一和腔體二并排設置，一級氧化池和二級氧化池通過管道相連接，腔體一設有二沉池一，腔體二設有二沉池二，二沉池一和二沉池二通過管道相連接，二沉池一與污泥池相通，二沉池二下方設有排污管與三級氧化池相通，污泥池內設有污水泵，該一體式污水處理系統或設備設置在地表下方，不占地表面積，可以達到污水循環處理的能力，提升凈化能力。
權利要求書
1.一種一體式污水處理設備，其特征在于：包括密封的圓柱形腔體一和腔體二，腔體一上設有進水口，腔體二上設有出水口，腔體一沿軸線設置有隔板，從進水口一側依次隔成污泥池、污泥吸附池和一級氧化池，污泥池、污泥吸附池和一級氧化池相互之間是相通的，腔體二沿軸線設置有隔板，從出水口一側依次隔成消毒池、三級氧化池和二級氧化池，消毒池、三級氧化池和二級氧化池相互之間是相通的，腔體一和腔體二并排設置，一級氧化池和二級氧化池位于同側，兩者通過管道相連接，腔體一靠近進水口的一側設有二沉池一，腔體二靠近出水口的一側設有二沉池二，二沉池一和二沉池二通過管道相連接，二沉池一與污泥池相通，二沉池二下方設有排污管與三級氧化池相通，所述污泥池內設有污水泵，該一體式污水處理系統或設備設置在地表下方。
2.根據權利要求1所述的一體式污水處理系統或設備，其特征在于：所述一體式污水處理系統或設備還包括調節池和缺氧池，調節池與缺氧池相連接，缺氧池與進水口相連接，調節池內設有柵格，缺氧池內設有NZP-II型填料，調節池和缺氧池設置在地表下方。
3.根據權利要求2所述的一體式污水處理系統或設備，其特征在于：所述污泥池內設有污泥硝化系統，污泥池上方設有回流污管與調節池相通。
4.根據權利要求1所述的一體式污水處理系統或設備，其特征在于：所述一體式污水處理系統或設備還包括支撐裝置，該支撐裝置包括平行設置的底板和蓋板，底板和蓋板之間垂直設有立柱，所述腔體一盒腔體二設置在支撐裝置形成的空間內。
5.根據權利要求1所述的一體式污水處理系統或設備，其特征在于：所述一級氧化池和二級氧化池內設有NZP-I型填料，三級氧化池內設有NZP-II型填料。
6.根據權利要求1所述的一體式污水處理系統或設備，其特征在于：所述一體式污水處理系統或設備還包括外部風機，所述一級氧化池、二級氧化池和三級氧化池內在中心軸線上設有曝氣管，曝氣管與外部風機相連接。
說明書
一種一體式污水處理設備
技術領域
本實用新型涉及污水處理領域，特別涉及一種一體式污水處理設備。
背景技術
隨著經濟和人口的增長，對大自然的污染愈來愈受到人類的重視，人們對生活環境的質量要求逐步提高，污水處理設備成為必不可少的除污設備。污水處理按其原理，可分為物理、化學和生物處理三類，近年來，污水預處理采用的基本形式是：污水進水→粗格柵→集水井→提升泵房→細格柵→沉砂池，這主要針對污水中含有不同粒徑的顆粒雜質進行過濾，而對生物類雜質卻始終無法完全清除。
傳統的污水處理裝置往往安置在地面上，存在著結構分散，占用場地大，工藝復雜，環境變動因素較大等問題，給降低使用成本帶來不小的難度。
發明內容
本實用新型所要解決的技術問題是提供一種一體式污水處理設備，不占地表面積，可以循環處理，提升處理效果，以解決現有技術中導致的上述多項缺陷。

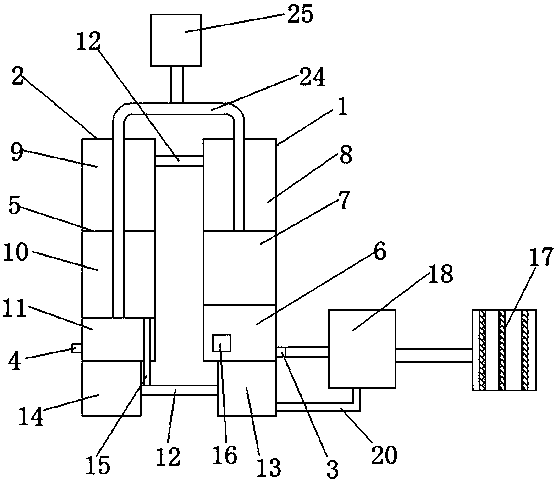

為實現上述目的，本實用新型提供以下的技術方案：一種一體式污水處理設備，包括密封的圓柱形腔體一和腔體二，腔體一上設有進水口，腔體二上設有出水口，腔體一沿軸線設置有隔板，從進水口一側依次隔成污泥池、污泥吸附池和一級氧化池，污泥池、污泥吸附池和一級氧化池相互之間是相通的，腔體二沿軸線設置有隔板，從出水口一側依次隔成消毒池、三級氧化池和二級氧化池，消毒池、三級氧化池和二級氧化池相互之間是相通的，腔體一和腔體二并排設置，一級氧化池和二級氧化池位于同側，兩者通過管道相連接，腔體一靠近進水口的一側設有二沉池一，腔體二靠近出水口的一側設有二沉池二，二沉池一和二沉池二通過管道相連接，二沉池一與污泥池相通，二沉池二下方設有排污管與三級氧化池相通，所述污泥池內設有污水泵，該一體式污水處理系統或設備設置在地表下方。
采用該技術方案的有益效果是：一體式污水處理系統或設備設置在地表下方不占地表空間，該系統由兩個分開的腔體組成，可以根據現場條件并排設置，二沉池一與污泥池相通，二沉池二下方設有排污管與三級氧化池相通，形成水路循環，起到循環處理的效果，提升凈化能力。
優選的，所述一體式污水處理系統或設備還包括調節池和缺氧池，調節池與缺氧池相連接，缺氧池與進水口相連接，調節池內設有柵格，缺氧池內設有NZP-II型填料，調節池和缺氧池設置在地表下方。
優選的，所述污泥池內設有污泥硝化系統，污泥池上方設有回流污管與調節池相通。
采用該技術方案的有益效果是：調節池設有置格柵調節污水水質、水量、調以攔截污水中的大顆粒雜物確保水泵正常運行，缺氧池為脫氮處理而設置，經過格柵分離后的污水自流進缺氧池與接觸池中的回流硝化液混合，缺氧池中放置NZP-II型填料作為反硝化細菌的載體，填料對氮、磷、硫化物去除效果好。
優選的，所述一體式污水處理系統或設備還包括支撐裝置，該支撐裝置包括平行設置的底板和蓋板，底板和蓋板之間垂直設有立柱，所述腔體一盒腔體二設置在支撐裝置形成的空間內。
采用該技術方案的有益效果是：設備上部荷載由鋼筋混凝土蓋板傳還給立柱，立柱傳還給底板，設備不承荷載，防止地表發生塌陷。
優選的，所述一級氧化池和二級氧化池內設有NZP-I型填料，三級氧化池內設有NZP-II型填料。
采用該技術方案的有益效果是：NZP-I型填料，該填料選用優質PVC制成的新型折波填料，填料間距30mm比表面積達400m2/m3以上，不堵塞，表面有波紋、易掛膜，該填料具有質理輕、安裝合理、組裝后配水均勻、不會造成死角現象，有利于生物膜的生長，提高生物量與生物的活性。
NZP-II型填料，該填料選用特制塑料和樹脂組成，結構科學、新穎、填料比表面積達1000m2/m3，比重輕0.97g/cm3，不堵塞，易掛膜。該填料是由纖絲球體，網絡外殼和通心多孔柱體組成的球形填料，只須直接投加、不須固定、難降解物質去除效果好，氮、磷、硫化物去除效率高，無剩余污泥產生。
優選的，所述一體式污水處理系統或設備還包括外部風機，所述一級氧化池、二級氧化池和三級氧化池內在中心軸線上設有曝氣管，曝氣管與外部風機相連接。
采用該技術方案的有益效果是：采用中心廊道式曝氣，曝氣管設置在池的中間，在曝氣時，空氣能帶動水向兩邊循環，形成二個環流。罐體為圓形，因此無死角。其氣孔小，不易堵塞，調整與更換方便。
