申請日2014.09.03
公開(公告)日2015.02.04
IPC分類號C02F103/30; C02F9/14
摘要
本實用新型公開一種漂染廢水回用系統，包括排放模塊、抽泥泵、污泥濃縮池、污泥壓濾泵、板框壓濾機、羅茨風機及依次相接的原水收集池、提升泵、氣浮系統、微電解池、PH回調池、絮凝池、豎流沉淀池、水解酸化池、接觸氧化池、生態氧化池、循環水池、循環泵、管式膜系統、中間水池、增壓泵、保安過濾器、反滲透高壓泵、反滲透裝置、產水箱及出水泵，所述排放模塊的輸入端與所述反滲透裝置的輸出端相接，所述抽泥泵、污泥濃縮池、污泥壓濾泵、板框壓濾機依次相接，且所述抽泥泵的輸入端與所述循環水池相接，所述羅茨風機的輸出端與所述微電解池及所述生態氧化池相接。該漂染廢水回用系統使廢水能再度利用，且排放部分不造成環境污染。
權利要求書
1.一種漂染廢水回用系統，其特征在于：包括原水收集池、提升泵、氣浮系統、微電解池、pH回調池、絮凝池、豎流沉淀池、水解酸化池、接觸氧化池、生態氧化池、循環水池、循環泵、管式膜系統、中間水池、抽泥泵、污泥濃縮池、污泥壓濾泵、板框壓濾機、增壓泵、保安過濾器、反滲透高壓泵、反滲透裝置、產水箱、出水泵、羅茨風機及排放模塊，所述原水收集池、提升泵、氣浮系統、微電解池、pH回調池、絮凝池、豎流沉淀池、水解酸化池、接觸氧化池、生態氧化池、循環水池、循環泵、管式膜系統、中間水池、增壓泵、保安過濾器、反滲透高壓泵、反滲透裝置、產水箱、出水泵依次相接，所述排放模塊的輸入端與所述反滲透裝置的濃水輸出端相接，所述抽泥泵、污泥濃縮池、污泥壓濾泵、板框壓濾機依次相接，且所述抽泥泵的輸入端與所述循環水池相接，所述羅茨風機的輸出端與所述微電解池及所述生態氧化池相接。
2. 如權利要求1所述的漂染廢水回用系統，其特征在于：所述排放模塊包括依次相接的加藥池、斜管沉淀池及清水池，所述加藥池的輸入端與所述反滲透裝置的濃水輸出端相接。
說明書
漂染廢水回用系統
技術領域
本實用新型涉及廢水處理領域，尤其涉及一種漂染廢水回用系統。
背景技術
經過漂染加工出來的廢水，一方面不能再度利用，另一方面排放到外界會造成環境污染。
針對以上問題，亟待一種使廢水能再度利用，且排放部分不造成污染環境的漂染廢水回用系統。
實用新型內容
本實用新型的目的在于提供一種使廢水能再度利用，且排放部分不造成污染環境的漂染廢水回用系統。
為了實現上述目的，本實用新型的技術方案為：提供一種漂染廢水回用系統，包括原水收集池、提升泵、氣浮系統、微電解池、pH回調池、絮凝池、豎流沉淀池、水解酸化池、接觸氧化池、生態氧化池、循環水池、循環泵、管式膜系統、中間水池、抽泥泵、污泥濃縮池、污泥壓濾泵、板框壓濾機、增壓泵、保安過濾器、反滲透高壓泵、反滲透裝置、產水箱、出水泵、羅茨風機及排放模塊，所述原水收集池、提升泵、氣浮系統、微電解池、pH回調池、絮凝池、豎流沉淀池、水解酸化池、接觸氧化池、生態氧化池、循環水池、循環泵、管式膜系統、中間水池、增壓泵、保安過濾器、反滲透高壓泵、反滲透裝置、產水箱、出水泵依次相接，所述排放模塊的輸入端與所述反滲透裝置的濃水輸出端相接，所述抽泥泵、污泥濃縮池、污泥壓濾泵、板框壓濾機依次相接，且所述抽泥泵的輸入端與所述循環水池相接，所述羅茨風機的輸出端與所述微電解池及所述生態氧化池相接。
所述排放模塊包括依次相接的加藥池、斜管沉淀池及清水池，所述加藥池的輸入端與所述反滲透裝置的濃水輸出端相接
與現有技術相比，本實用新型漂染廢水回用系統使廢水能再度利用，且排放部分不造成環境污染。

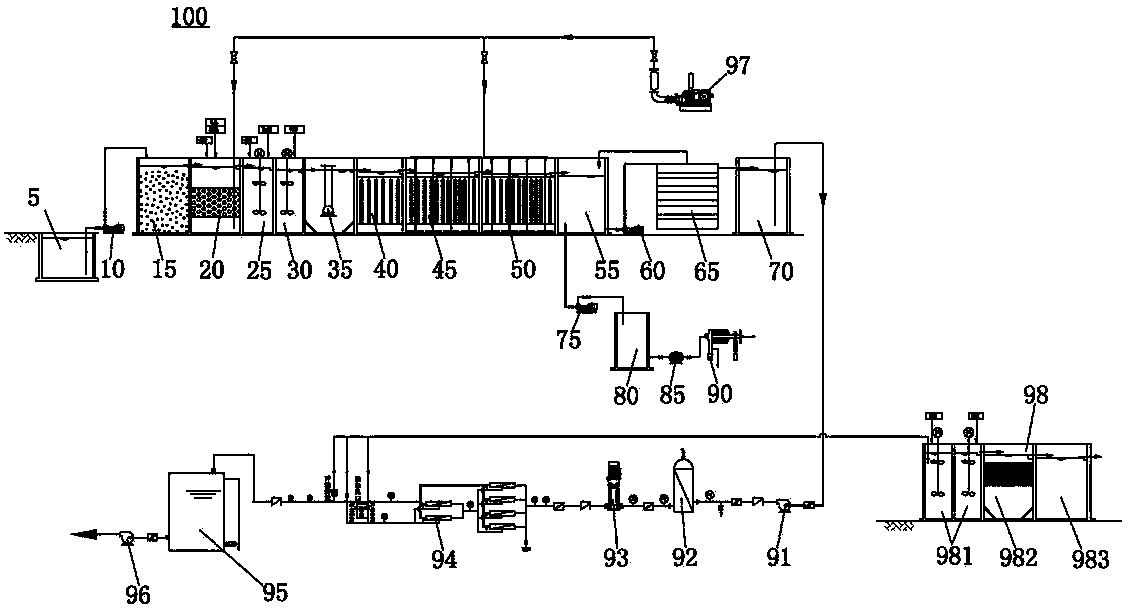

通過以下的描述并結合附圖，本實用新型將變得更加清晰，這些附圖用于解釋本實用新型的實施例。
