申請日2014.04.25
公開(公告)日2014.07.16
IPC分類號C02F3/34; C12R1/01; C12P7/04; C02F3/28
摘要
本發明提供一種利用微生物電解池實現污水處理和二氧化碳還原制甲醇的方法。在該方法中，將有機污水去除氧氣后注入微生物電解池內作為陽極產電微生物生長的營養源，陽極產電微生物對污水中的有機物進行分解代謝以產生CO2、H+及電子，同時在電輔助及陰極生物催化劑作用下，產生的H+及電子在陰極表面將CO2還原為甲醇。本發明的方法無需使用昂貴的催化劑，成本低，能耗低，且有機污水的處理和二氧化碳還原生成甲醇的速率較快，解決了傳統有機污水生物處理能耗高及傳統電催化還原二氧化碳制甲醇能耗高與陰極催化劑效率低的問題，為有機廢水和二氧化碳資源化利用提供了新途徑，對節能減排和環境治理都具有重要的意義。
權利要求書
1. 一種利用微生物電解池實現污水處理和二氧化碳還原制甲醇的方法，其特征在于：用質子交換膜將微生物電解池分隔為陽極室和陰極室，在陽極室和陰極室分別放置陽極和陰極，陽極和陰極通過導線分別與直流穩壓電源的高電位端和低電位端連接;
以厭氧活性污泥為接種物，以有機污水為培養基，將接種物與培養基的混合液去除氧氣然后添加至陽極室中，使陽極表面附著有產電微生物;
在35℃下在體積比為1:1的甲烷和空氣的混合氣體氣氛中將電化學活性產甲醇菌置于無機鹽培養基中進行培養，然后將所得的細胞懸液添加至陰極室中，從而實現用生物催化劑即電化學活性產甲醇菌修飾陰極表面;
將有機污水去除氧氣后注入陽極室，流經陽極后經陽極室排水管流出，另外向陰極室的溶液鼓充CO2，陽極產電微生物對有機污水中的有機物進行分解代謝以產生CO2、H+及電子，同時在電輔助及陰極生物催化劑作用下，產生的H+及電子在陰極表面將CO2還原為甲醇。
2. 根據權利要求1所述的方法，其中接種物與培養基的混合液中接種物與培養基的體積比為1:9。
3. 根據權利要求1或2所述的方法，其中所述電化學活性產甲醇菌為甲基彎菌IMV 3011。
4. 根據權利要求1或2所述的方法，其中所述無機鹽培養基成分為(g/L)：NH4Cl 0.5;K2HPO4 0.49;KH2PO4·7H2O 0.40;MgSO4·7H2O 0.3;CaCl2·2H2O 0.02;KNO3 1.6;NaCl 0.3;FeSO4·7H2O 0.004;CuSO4·5H2O 0.004;MnSO4·H2O 0.0004;ZnSO4·7H2O 0.00034;Na2MoO4·2H2O 0.00024;pH=7.0。
5. 根據權利要求4所述的方法，其中在250 mL三角瓶中放入50 mL無機鹽培養基，接種后用真空泵抽真空后置換入體積比為1:1的甲烷和空氣的混合氣體，在35℃培養一定時間后以9000 rpm 離心10 min收集菌體，用含有5 mmol/L MgCl2且pH=7.0的20 mmol/L磷酸鹽緩沖液洗滌菌體兩次，然后將菌體分散到無氧氣、滅菌的、未使用過的所述無機鹽培養基中，最后將所得的細胞懸液接種到陰極室。
6. 根據權利要求1、2或5所述的方法，其中微生物電解池殼體采用有機玻璃、PVC、玻璃、碳鋼或混凝土材質制成。
7. 根據權利要求1、2或5所述的方法，其中所述的陽極為碳布、顆粒石墨、網狀玻璃碳、顆�；钚蕴炕蛱祭w維刷。
8. 根據權利要求1、2或5所述的方法，其中所述的陰極為碳布、顆粒石墨、網狀玻璃碳、顆�；钚蕴炕蛱祭w維刷。
9. 根據權利要求1、2或5所述的方法，其中微生物電解池的陰極電位設定為-0.58V~-1.5V(vs.NHE)。
10. 根據權利要求1、2或5所述的方法，其中所述有機污水為適合微生物生長的有機污水，包括生活污水、食品加工廢水、淀粉加工廢水或啤酒廢水。
說明書
一種實現污水處理和二氧化碳還原制甲醇的方法
技術領域
本發明屬于有機廢水處理及二氧化碳資源化利用的技術領域，具體地涉及一種利用微生物電解池實現污水處理和二氧化碳還原制甲醇的方法。
背景技術
能源、環境與水資源是人類賴以生存的基礎。近年來隨著化石燃料，特別是石油和天然氣使用量的快速增長，觸發了全球性的能源危機。此外，化石燃料在使用過程中排放的大量CO2會引起溫室效應，并導致氣候變暖。如何將多余未參與碳循環的二氧化碳轉變?yōu)槿剂虾突ぎa(chǎn)品，既可解決環境問題又能實現可持續發展，這已經成為世界各國科學家努力探索的問題。二氧化碳經電化學氫化還原反應生成甲酸、甲烷、乙醇、甲醛等有機化合物(申請?zhí)朇N200810058543.3)，以及通過電化學催化還原二氧化碳制備甲酸(申請?zhí)朇N201110078394.9)，甲醇(申請?zhí)朇N201010266161.7)等方式都能進行二氧化碳的資源化利用，但存在處理成本高，需要貴金屬催化劑，能耗大，環境友好性差等缺點。
與此同時，人們在日常生活、生產過程中產生了大量的有機污水。目前，廣泛采用的污水處理技術主要是好氧生物處理，其中又以活性污泥法為主。然而，活性污泥法處理污水能耗高，同時，活性污泥法還產生大量的污泥，而對污泥的處理也需要很高的費用。污水中的有機物既是污染物，同時也含能量，可以通過資源化利用的方式去除。如污水中潛在的能量大約為污水處理時所消耗電能的10倍。
隨著全球氣候變化與低碳經濟發展的趨勢不可避免，開發清潔能源、減少碳排放正成為國際社會各國的新目標，而節能減排也已成為世界經濟發展與環境保護的主題之一。微生物電解池(Microbial Electrolysis Cell，MEC)是近年迅速發展起來的一種融合了污水處理和產生能源的新技術，可以在對污水進行生物處理的同時獲得不同形式的能源，作為污水處理的新工藝，引起了國內外的廣泛關注。MEC技術不僅服了傳統廢水生物處理過程的缺點，而且回收的能源可以降低污水處理的成本。在能源、環境和水資源等問題日趨嚴重的今天，MEC可以實現減少污染物排放和對化石類燃料依賴及污水再生利用三大目標，達到經濟和環境的雙贏，這為有機污水的資源化處理提供了新思路。
在微生物電解池的陽極，以產電微生物為催化劑，避免了傳統電化學催化還原二氧化碳制備甲醇時所需要的貴金屬催化劑，同時產電微生物催化有機物氧化產生H+和電子，為陰極二氧化碳還原為甲醇提供了H+和電子，避免了傳統電化學催化還原二氧化碳制備甲醇時陽極電解水獲取H+和電子的高能耗。此外，在微生物電解池的陰極，以微生物為催化劑，避免了傳統電化學催化還原二氧化碳制備甲醇時所需要的貴金屬催化劑，并提高了陰極反應效率和產物選擇性。
發明內容
為了解決傳統廢水好氧生物處理及傳統電化學催化還原二氧化碳制備甲醇系統存在的局限性，本發明提供了一種利用微生物電解池實現污水處理和二氧化碳還原制甲醇的方法，在處理有機污水的同時可以獲得化工產品甲醇，為有效處理有機污水提供了新途徑，對節能減排和環境治理都具有重要的意義。
為實現上述目的，本發明采用如下技術方案：

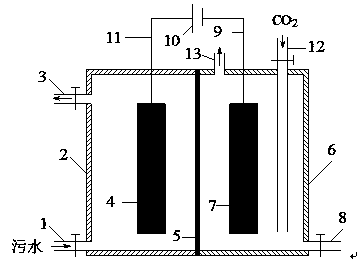

一種利用微生物電解池實現污水處理和二氧化碳還原制甲醇的方法，其特征在于：用質子交換膜將微生物電解池分隔為陽極室和陰極室，在陽極室和陰極室分別放置陽極和陰極，陽極和陰極通過導線分別與直流穩壓電源的高電位端和低電位端連接;
以厭氧活性污泥為接種物，以有機污水為培養基，將接種物與培養基的混合液去除氧氣然后添加至陽極室中，使陽極表面附著有產電微生物;
在35℃下在體積比為1:1的甲烷和空氣的混合氣體氣氛中將電化學活性產甲醇菌置于無機鹽培養基中進行培養，然后將所得的細胞懸液添加至陰極室中，從而實現用生物催化劑即電化學活性產甲醇菌修飾陰極表面;
將有機污水去除氧氣后注入陽極室，流經陽極后經陽極室排水管流出，另外向陰極室的溶液鼓充CO2，陽極產電微生物對有機污水中的有機物進行分解代謝以產生CO2、H+及電子，同時在電輔助及陰極生物催化劑作用下，產生的H+及電子在陰極表面將CO2還原為甲醇。
優選地，其中接種物與培養基的混合液中接種物與培養基的體積比為1:9。
優選地，其中所述電化學活性產甲醇菌為甲基彎菌IMV 3011。
優選地，其中所述無機鹽培養基成分為(g/L)：NH4Cl 0.5;K2HPO4 0.49;KH2PO4·7H2O 0.40;MgSO4·7H2O 0.3;CaCl2·2H2O 0.02;KNO3 1.6;NaCl 0.3;FeSO4·7H2O 0.004;CuSO4·5H2O 0.004;MnSO4·H2O 0.0004;ZnSO4·7H2O 0.00034;Na2MoO4·2H2O 0.00024;pH=7.0。
優選地，其中在250 mL三角瓶中放入50 mL無機鹽培養基，接種后用真空泵抽真空后置換入體積比為1:1的甲烷和空氣的混合氣體，在35℃培養一定時間后以9000 rpm 離心10 min收集菌體，用含有5 mmol/L MgCl2且pH=7.0的20 mmol/L磷酸鹽緩沖液洗滌菌體兩次，然后將菌體分散到無氧氣、滅菌的、未使用過的所述無機鹽培養基中，最后將所得的細胞懸液接種到陰極室。
優選地，其中微生物電解池殼體采用有機玻璃、PVC、玻璃、碳鋼或混凝土材質制成。
優選地，其中所述的陽極為碳布、顆粒石墨、網狀玻璃碳、顆粒活性炭或碳纖維刷。
優選地，其中所述的陰極為碳布、顆粒石墨、網狀玻璃碳、顆�；钚蕴炕蛱祭w維刷。
優選地，其中微生物電解池的陰極電位設定為-0.58V~-1.5V(vs.NHE)。
優選地，其中有機污水為適合微生物生長的有機污水，包括生活污水、食品加工廢水、淀粉加工廢水或啤酒廢水。
本發明的方法無需使用昂貴的鉑催化劑，成本低，能耗低，且有機污水的處理和二氧化碳還原生成甲醇的速率較快，解決了傳統有機污水生物處理能耗高及傳統電催化還原二氧化碳制甲醇能耗高與陰極催化劑效率低的問題，為有機廢水和二氧化碳資源化利用提供了新途徑，對節能減排和環境治理都具有重要的意義。
