申請日2014.04.25
公開(公告)日2014.08.27
IPC分類號G01N33/18
摘要
本實用新型提供一種油田現場污水結垢速率測試裝置，包括試驗管段、試片安裝器，所述試驗管段兩端并聯在被測管段上，所述試驗管段徑向開設一個垂直于軸線并相交于軸線的貫通孔，形成上通孔和下通孔，在上通孔上設置試片安裝器，所述試片安裝器將試片在試驗管段內腔安裝在下通孔處。所述試驗管段內還設置有關斷閥，所述關斷閥上端在上通孔處通過法蘭與試片安裝器密封式連接，關斷閥的下端通過法蘭密封式連接在下通孔外圍。本實用新型更真實地反應實際的結垢情況是關鍵的問題所在，安裝在被測裝置上在一定周期內進行結垢速率的測試。
權利要求書
1.一種油田現場污水結垢速率測試裝置，其特征在于，包括試驗管段、試片安裝器，所述試驗管段兩端并聯在被測管段上，所述試驗管段徑向開設一個垂直于軸線并相交于軸線的貫通孔，形成上通孔和下通孔，在上通孔上設置試片安裝器，所述試片安裝器將試片在試驗管段內腔安裝在下通孔處。
2.根據權利要求1所述的一種油田現場污水結垢速率測試裝置，其特征在于，所述試驗管段內還設置有關斷閥，所述關斷閥上端在上通孔處通過法蘭與試片安裝器密封式連接，關斷閥的下端通過法蘭密封式連接在下通孔外圍。
3.根據權利要求2所述的一種油田現場污水結垢速率測試裝置，其特征在于，所述試片安裝在試驗管段上，達到試驗過程中試片的內橫截面和管壁內側壁在同一環面內。
4.根據權利要求1所述的一種油田現場污水結垢速率測試裝置，其特征在于，所述試片安裝器包括安裝器主體、手柄，所述手柄設置在安裝器主體內腔并與安裝器主體內腔呈滑動式密封連接。
5.根據權利要求4所述的一種油田現場污水結垢速率測試裝置，其特征在于，所述手柄前端設置螺紋，所述試片上也設置螺紋，所述試片通過螺紋能連接在手柄前端。
6.根據權利要求4所述的一種油田現場污水結垢速率測試裝置，其特征在于，所述安裝器主體向外引出一管道，該管道上依次設置壓力表和放空閥。
7.根據權利要求4所述的一種油田現場污水結垢速率測試裝置，其特征在于，所述試驗管段與被測管段相互平行。
說明書
一種油田現場污水結垢速率測試裝置
技術領域
本實用新型涉及油田污水測試系統，具體地說是一種油田現場污水結垢速率測試裝置。
背景技術
隨著油田開發的不斷深入，油田注水開發已被普遍采用以提高采收率，但因此造成了油水井井筒管柱、工具設備、地面集輸系統、注水系統及地層結垢問題日趨嚴重。而結垢往往造成設備管線表面狀況惡化、能耗增加，影響正常生產、增加生產成本，甚至造成停產。
多年來，國內外的廣大學者對油田結垢進行了大量的研究，但現有的成果只停留在定性研究的水平，如結垢機理、除垢方法、結垢趨勢的研究。沒有建立水質結垢的定量考核指標，即對實際結垢速率的測定還沒有相關的報道。而結垢速率的測定可以更直觀地了解各區塊集輸系統的實際結垢情況，成為評判水質結垢程度的一個重要直觀的手段，進而像腐蝕速率一樣形成指標，而且可以通過對各區塊平均結垢速率進行橫向比較，進而研究不同區塊影響結垢因素的差異，為除垢研究等提供一定的基礎支撐。因此，建立平均結垢速率評價方法，掌握油田污水實際結垢速率，評價油田各區塊污水結垢程度，為油田污水系統建立結垢評價系統提供理論依據，顯得尤為重要。
發明內容
本實用新型的目的是提供一種油田現場污水結垢速率測試裝置，更真實地反應實際的結垢情況是關鍵的問題所在，安裝在被測裝置上在一定周期內進行結垢速率的測試。
本實用新型的目的可通過如下技術措施來實現：

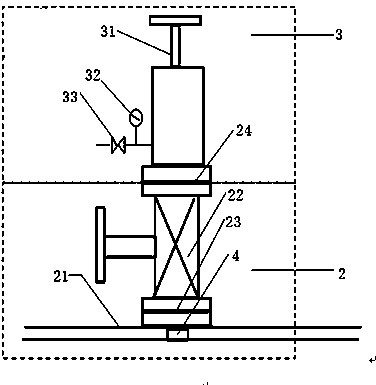

該油田現場污水結垢速率測試裝置包括試驗管段、試片安裝器，所述試驗管段兩端并聯在被測管段上，所述試驗管段徑向開設一個垂直于軸線并相交于軸線的貫通孔，形成上通孔和下通孔，在上通孔上設置試片安裝器，所述試片安裝器將試片在試驗管段內腔安裝在下通孔處。
本實用新型的目的還可通過如下技術措施來實現：
所述試驗管段內還設置有關斷閥，所述關斷閥上端在上通孔處通過法蘭與試片安裝器密封式連接，關斷閥的下端通過法蘭密封式連接在下通孔外圍。
所述試片安裝在試驗管段上，達到試驗過程中試片的內橫截面和管壁內側壁在同一環面內。
所述試片安裝器包括安裝器主體、手柄，所述手柄設置在安裝器主體內腔并與安裝器主體內腔呈滑動式密封連接。
所述手柄前端設置螺紋，所述試片上也設置螺紋，所述試片通過螺紋能連接在手柄前端。
所述安裝器主體向外引出一管道，該管道上依次設置壓力表和放空閥。
所述試驗管段與被測管段相互平行。
本實用新型具有以下有益效果：
(1)首次提出了結垢速率測試裝置的設計思路;
(2)制作出了首臺專門用于測試油田現場污水結垢情況的裝置;
(3)在一定周期內可以真實的反映管道內介質的實際結垢情況，并無需破壞被測試裝置。
