申請日2014.04.25

　　公開(公告)日2014.08.13

　　IPC分類號C02F9/04; C02F1/44; C02F1/24

　　摘要

　　本發明公開了一種外循環式加壓溶氣氣浮-膜分離水處理方法，包括如下步驟：a、將待處理廢水加藥，經混凝系統完成混凝反應;b、混凝后的廢水進入氣浮系統進行部分回流加壓溶氣氣浮;c、經過氣浮處理后的氣浮出水進入膜分離系統，氣浮出水在膜組件的作用下完成膜分離過程，得到處理后的凈水和濃水，經膜分離后得到的濃水由膜分離池底部打入所述步驟b氣浮系統的溶氣罐中，形成溶氣水。本發明的方法能夠有效緩解膜污染，提高膜通量，并解決現有膜-氣浮設備中氣浮效率低的問題，更有效地發揮氣浮作用，能夠適用于較高濃度廢水的深度處理。

　　權利要求書

　　1.一種外循環式加壓溶氣氣浮-膜分離水處理方法，包括如下步驟：

　　a、將待處理廢水加藥，經混凝系統完成混凝反應;

　　b、混凝后的廢水進入氣浮系統進行部分回流加壓溶氣氣浮;

　　c、經過氣浮處理后的氣浮出水進入膜分離系統，氣浮出水在膜組件的作用 下完成膜分離過程，得到處理后的凈水和濃水，經膜分離后得到的濃水由膜分 離池底部打入所述步驟b氣浮系統的溶氣罐中，形成溶氣水。

　　2.如權利要求1所述的水處理方法，其特征在于，所述步驟a中混凝系統 包含三個混凝區，待處理廢水依次流經第一混凝區、第二混凝區和第三混凝區， 所述第一混凝區的攪拌速度高于第二混凝區的攪拌速度，第二混凝區的攪拌速 度高于第三混凝區的攪拌速度。

　　3.如權利要求2所述的水處理方法，其特征在于，待處理廢水流經第一混 凝區的攪拌速度為100-400s-1，廢水流經第二混凝區的攪拌速度為50-200s-1， 廢水流經第三混凝區的攪拌速度為20-100s-1。

　　4.如權利要求1所述的水處理方法，其特征在于，所述步驟b混凝系統中 溶氣罐的工作壓力為3-4bar。

　　5.如權利要求1所述的水處理方法，其特征在于，所述步驟b中所述部分 回流加壓溶氣氣浮的回流比為20-50%。

　　6.一種外循環式加壓溶氣氣浮-膜分離水處理裝置，其特征在于，該裝置包 括依次連接的混凝系統、氣浮系統和膜分離系統;所述氣浮系統包括氣浮池、 溶氣釋放器、刮渣器和溶氣罐，所示氣浮池由導流擋板分隔成接觸室和分離室， 所述接觸室底部設置溶氣釋放器，溶氣釋放器同所述氣浮池外部設置的溶氣罐 連接，所述分離室頂部設置刮渣器;所述膜分離系統包括膜分離池和膜分離組 件，膜分離組件設置在膜分離池內，所述膜分離池的濃水出口同所述氣浮系統 的溶氣罐連接，以用于將經膜分離后的濃水打入溶氣罐形成溶氣水。

　　7.如權利要求6所述的水處理裝置，其特征在于，所述混凝系統中設置三 個混凝區。

　　8.如權利要求6所述的水處理裝置，其特征在于，所述氣浮系統中，所述 溶氣釋放器為釋放出的氣泡直徑為10-100微米的高效釋放器。

　　9.如權利要求6所述的水處理裝置，其特征在于，所述氣浮系統中，所述 溶氣釋放器位于氣浮池中廢水進水口下方，且溶氣釋放器釋放溶氣水的方向與 廢水進水口的進水方向垂直。

　　10.如權利要求6所述的水處理裝置，其特征在于，該裝置還包括膜清洗系 統，膜清洗系統由膜分離系統凈水出水端同反沖洗閥、反沖洗泵和儲水箱連接 構成。

　　說明書

　　一種外循環式加壓溶氣氣浮-膜分離水處理方法及裝置

　　技術領域

　　本發明涉及一種水處理方法，特別是涉及一種外循環式加壓溶氣氣浮-膜分 離水處理方法，本發明還涉及一種外循環式加壓溶氣氣浮-膜分離水處理裝置。

　　背景技術

　　膜分離技術因其在水處理領域的諸多優勢，如出水水質優良、占地面積小、 出水水質波動小、易于實現自動控制等，已成為目前研究與應用的熱點。近年 來，隨著膜分離技術的逐漸成熟和成本的下降，已被廣泛地應用于水和廢水的 處理中。不過，膜技術本身存在著一定的制約因素，如膜污染及膜材料本身的 劣化嚴重影響了產水率及出水水質。為保證膜分離過程的穩定性，一般需在膜 前設置預處理工藝，以控制膜前進水水質、最大程度地降低膜污染。

　　近年來，一些研究人員將氣浮作為膜分離的預處理方法，開發氣浮-膜分離 集成技術，以控制膜污染。氣浮是污水及飲用水處理工藝中常用的方法之一， 主要用于去除密度與水相近、無法自然沉降又難于自然上浮的懸浮雜質，具有 分離效率高、設備簡單等優點，現已被廣泛應用于含油廢水和印染廢水的處理、 紙漿脫墨、土壤改良、藻類以及重金屬離子的去除等。根據氣泡產生方式，氣 浮可分為溶氣氣浮、散氣氣浮、電氣浮、生物及化學氣浮等。而根據氣泡從水 中析出時所處壓力的不同，溶氣氣浮還可分為真空式氣浮與加壓溶氣氣浮兩種。 其中加壓溶氣氣浮是將空氣在一定壓力的作用下溶解于處理水中，然后驟然減 至常壓，溶解于水的空氣便以微小氣泡(直徑一般為10-100um)形式從水中逸 出，與水中的懸浮物粘附在一起浮至水面形成浮渣，實現固-液分離。加壓溶氣 氣浮形成的氣泡細微、粒度均勻、密集度大，因此處理效果好。此外，加壓溶 氣氣浮還具有水力負荷高，池體結構緊湊，運行穩定，便于管理和維護等優點， 因此應用較為廣泛。根據溶氣水來源及水量的不同，加壓溶氣氣浮又可分為全 流程加壓溶氣氣浮、部分加壓溶氣氣浮和部分回流加壓溶氣氣浮三種。其中部 分回流加壓溶氣氣浮由于具有能耗低、藥劑利用率高、處理效果優良等特點， 應用最為廣泛。氣浮法不僅可以用作預處理技術，也可用于污(廢)水的深度 處理。不過，用于深度處理時，氣浮法處理后的出水水質不夠優良，且受很多 因素影響，波動較大，不能滿足對水質要求較高的回用場合。

　　氣浮和膜分離技術的結合，一方面可以解決氣浮出水水質差、出水水質波 動大等問題;另一方面可以緩解膜污染，提高膜出水的水質，保證膜分離過程 運行的穩定性。因此，氣浮-膜分離集成技術具有廣泛的應用前景。

　　不過，目前的研究以及有關專利大多采用一體式結構設計，如專利號為 200920167835.0的實用新型專利和專利號分別為201010171419.5、 201010566493.7的發明專利，即氣浮分離系統與膜分離系統在同一個反應器內。 該設計具有設備集成程度高，占地面積小的優點，但處理污染物濃度較高的廢 水時，膜污染十分嚴重，因此適用于處理微污染水。同時，也有專利將氣浮分 離系統與膜分離系統分開設置，如專利號為201120273411.X的實用新型專利， 采用原水首先進入膜分離系統，濃水隨后進入氣浮分離系統的處理方式。該設 計仍然存在不能處理濃度較高廢水的問題。此外，上述專利大多采用散氣式氣 浮，氣泡較大，氣浮分離效率低。針對這些問題，本發明提出一種可用于較高 濃度廢水處理的部分回流加壓溶氣氣浮-膜分離集成工藝及裝置。

　　發明內容

　　本發明要解決的技術問題是提供一種外循環式加壓溶氣氣浮-膜分離水處 理方法，能夠有效緩解膜污染，提高膜通量，并解決現有膜-氣浮設備中氣浮效 率低的問題，更有效地發揮氣浮作用，能夠適用于較高濃度廢水的深度處理。

　　為解決上述技術問題，本發明提供了一種外循環式加壓溶氣氣浮-膜分離水 處理方法，包括如下步驟：

　　a、將待處理廢水加藥，經混凝系統完成混凝反應;

　　b、混凝后的廢水進入氣浮系統進行部分回流加壓溶氣氣浮;

　　c、經過氣浮處理后的氣浮出水進入膜分離系統，氣浮出水在膜組件的作用 下完成膜分離過程，得到處理后的凈水和濃水，經膜分離后得到的濃水由膜分 離池底部打入所述步驟b氣浮系統的溶氣罐中，形成溶氣水。

　　上述水處理方法，其中，所述步驟a中混凝系統包含三個混凝區，待處理廢 水依次流經第一混凝區、第二混凝區和第三混凝區，所述第一混凝區的攪拌速 度高于第二混凝區的攪拌速度，第二混凝區的攪拌速度高于第三混凝區的攪拌 速度。優選地，待處理廢水流經第一混凝區的攪拌速度為100-400s-1，廢水流 經第二混凝區的攪拌速度為50-200s-1，廢水流經第三混凝區的攪拌速度為 20-100s-1。這樣設置可以使混凝后產生的絮體結構緊實且容易上浮，提高氣浮 分離效率，提高出水水質。由于氣浮是通過產生的微氣泡粘附包裹污染物的絮 體上升至分離池表面再被刮除從而達到分離的目的，氣浮的去除原理要求絮體 結構緊實且易于上浮，若絮體尺寸過大或結構松散，在氣浮過程中絮體可能會 在上浮過程中破碎，或者難于上浮，進而影響固液分離效果和出水水質指標。 本發明在第一混凝區采用快速攪拌，在第二混凝區采用中速攪拌，在第三混凝 區采用慢速攪拌，能夠在第一混凝區內將混凝形成的大塊絮體打散，形成結構 緊實且易于上浮的絮體，在第二和第三混凝區保持絮體的緊實結構，三個混凝 區的設置以及先快后慢的攪拌速度的設置既保證了廢水在混凝系統中實現充分 混凝，又實現了保持形成結構緊實的絮體，能夠?yàn)楹罄m(xù)的氣浮系統提供有利于 氣浮操作的絮體，有效的提高了分離效果和出水水質。

　　上述水處理方法，其中，所述步驟b混凝系統中溶氣罐的工作壓力為3-4bar。

　　上述水處理方法，其中，所述步驟b中所述部分回流加壓溶氣氣浮的回流比 為20-50%。本發明中所述回流比是指膜分離池中回流的濃水量同本發明水處理 方法中待處理的原水總量的比值。

　　本發明的外循環式加壓溶氣氣浮-膜分離水處理方法具有如下有益效果：

　　1、本發明方法中采用的混凝系統、氣浮系統和膜分離系統，均各自獨立， 能夠保證各處理單元的水力停留時間，提高分離效率，并且將氣浮系統與膜分 離系統互相獨立設置，污水經氣浮后再進入膜分離系統，有效地緩解了膜污染， 提高出水水質;

　　2、本發明方法中將膜分離得到的濃水作為加壓溶氣氣浮的溶氣水，顯著降 低了膜污染，提高了膜組件運行時間，并且解決了使用膜出水即膜分離凈水或 其他水源作為溶氣水造成的水資源消耗問題，不產生二次污染，現有技術中， 膜分離池內的濃水通常是采取連續排放或者根據膜污染的情況進行定期排放， 而本發明的方法中，采用膜分離濃水作為氣浮的溶氣水，無需再對膜分離池內 的濃水進行排放，有效解決了原有膜分離池內濃水排放造成的污染以及水資源 浪費問題;

　　3、本發明方法中的混凝系統中設置三個混凝區，在第一混凝區采用快速攪 拌，在第二混凝區采用中速攪拌，在第三混凝區采用慢速攪拌，能夠在第一混 凝區內將混凝形成的大塊絮體打散，形成結構緊實且易于上浮的絮體，在第二 和第三混凝區保持絮體的緊實結構，能夠?yàn)楹罄m(xù)的氣浮系統提供有利于氣浮操 作的絮體，有效的提高了分離效果和出水水質。

　　4、本發明的方法適于處理污染物濃度較高的廢水，能夠處理COD高達 1600mg/L的廢水。

　　本發明還提供了一種外循環式加壓溶氣氣浮-膜分離水處理裝置，該裝置包 括依次連接的混凝系統、氣浮系統和膜分離系統;所述氣浮系統包括氣浮池、 溶氣釋放器、刮渣器和溶氣罐，所示氣浮池由導流擋板分隔成接觸室和分離室， 所述接觸室底部設置溶氣釋放器，溶氣釋放器同所述氣浮池外部設置的溶氣罐 連接，所述分離室頂部設置刮渣器;所述膜分離系統包括膜分離池和膜分離組 件，膜分離組件設置在膜分離池內，所述膜分離池的濃水出口同所述氣浮系統 的溶氣罐連接，以用于將經膜分離后的濃水打入溶氣罐形成溶氣水。

　　上述水處理裝置，其中，所述混凝系統中設置三個混凝區。

　　上述水處理裝置，其中，所述氣浮系統中，所述溶氣釋放器為釋放出的氣泡 直徑為10-100微米的高效釋放器。

　　上述水處理裝置，其中，所述氣浮系統中，所述溶氣釋放器位于氣浮池中廢 水進水口下方，且溶氣釋放器釋放溶氣水的方向與廢水進水口的進水方向垂直， 以使釋放的微氣泡能夠與廢水中的絮體得到充分接觸，使絮體粘附在微氣泡上， 提高氣浮分離效果。

　　上述水處理裝置，其中，該裝置還包括膜清洗系統，膜清洗系統由膜分離系 統凈水出水端同反沖洗閥、反沖洗泵和儲水箱連接構成。

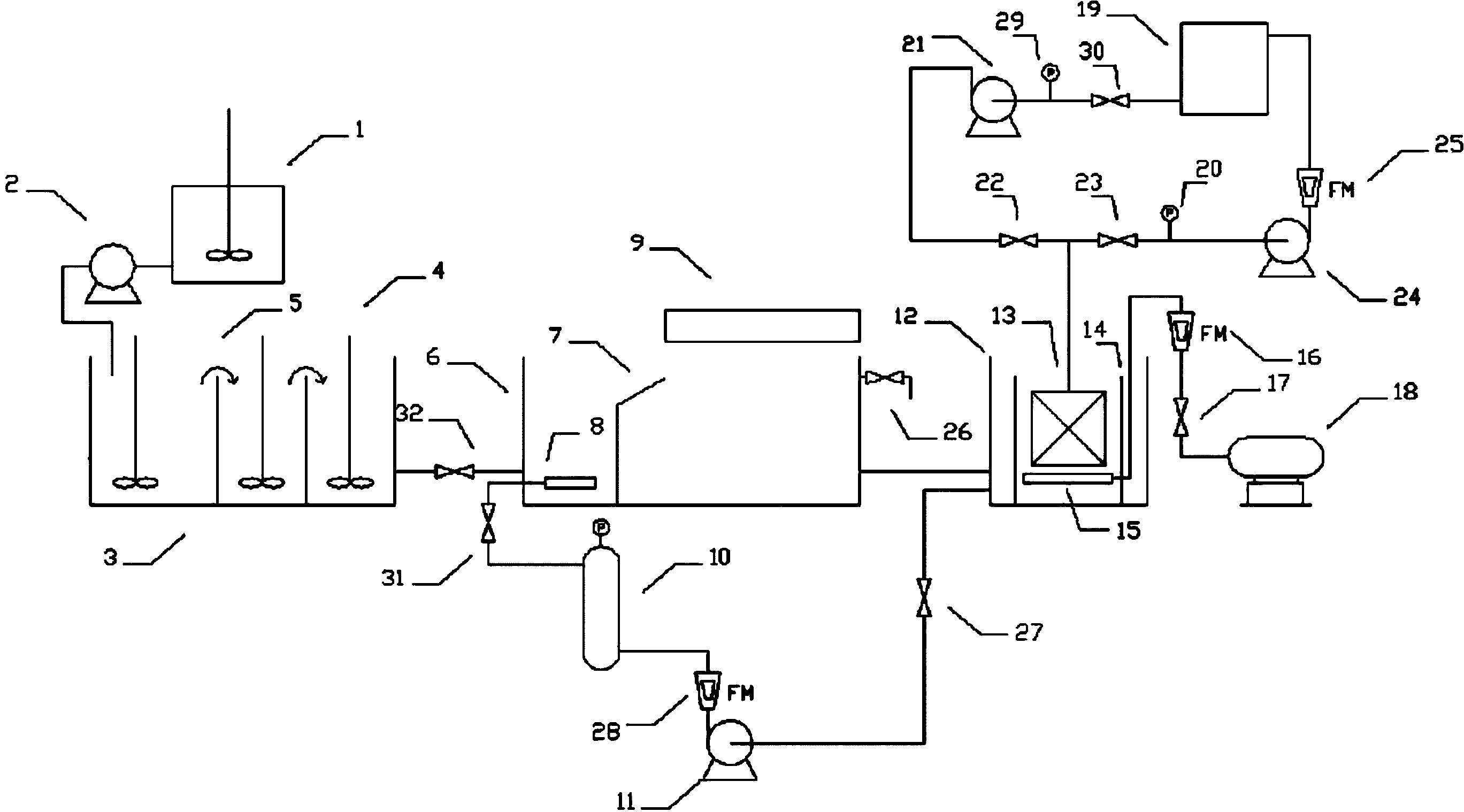

　　采用本發明的水處理裝置進行水處理的過程中，待處理廢水加藥后在帶有攪 拌的混凝系統內完成混凝過程，混凝液隨后進入氣浮池，混凝過程中產生的絮 體粘附于加壓溶氣釋放器產生的微小氣泡上，浮至水面上層，氣浮出水經由氣 浮池底部小孔導流管進入膜分離池，通過氣泵對膜組件進行曝氣，在曝氣所產 生的上升水流和上升氣泡的作用下，膜分離池內形成自導流框架內至框架外的 水流循環，被處理的廢水平行于膜表面流動，有利于降低膜表面污染物的沉積 和吸附，緩解濃差極化現象。膜分離產生的濃水流入加壓溶氣氣浮系統，作為 溶氣水水源，膜分離凈水進入儲水箱，完成廢水處理。

　　本發明外循環式加壓溶氣氣浮-膜分離水處理裝置采用分體式結構，能夠保 證各處理單元的水力停留時間，采用加壓溶氣氣浮提高了氣浮效率。膜分離系 統處理的是氣浮的出水，膜分離后的濃水經溶氣后作為氣浮系統的溶氣水回流， 對于同樣的原水，膜分離池的污染物濃度降低，能夠有效控制膜污染，保證出 水水質，提高膜組件運行時間，而且，將膜分離濃水作為加壓溶氣氣浮的水源， 解決了使用膜出水即膜分離凈水或其他水源作為溶氣水造成的水資源消耗問 題，不產生二次污染，同時也解決了濃水排放造成污染以及水資源浪費問題。 本發明的裝置結構靈活，易于操作，能夠適用于處理污染物濃度較高的廢水。
