申請日2014.02.28

　　公開(公告)日2014.07.30

　　IPC分類號C02F1/52; C02F1/40

　　摘要

　　本實用新型涉及的餐飲廢水隔油器，包括有箱體和螺旋固液分離推進裝置，箱體由沉淀箱和分離箱構成，螺旋固液分離推進裝置的出液口與沉淀箱相連通，沉淀箱上部設置有呈梯形臺的收集罩，在收集罩的上部側壁上設置有排油口，沉淀箱的右側底部與分離箱的左側底部相連通，在分離箱內設置有分離隔板，在分離隔板右側的分離箱內設置有污水泵。通過本技術方案，利用油水比重不同的原理，采用沉淀過濾方式將餐飲廢水中的廢渣、油脂和廢水自動有效的進行分離，分離效果好，實現油和水分別排放，節省人工成本，當冬季油脂凝固時自動啟動加溫裝置，其它季節無須啟動，液位實現自動控制，方便可靠結構緊湊，布局合理，整體設備安裝方便快捷，使用方便。

　　權利要求書

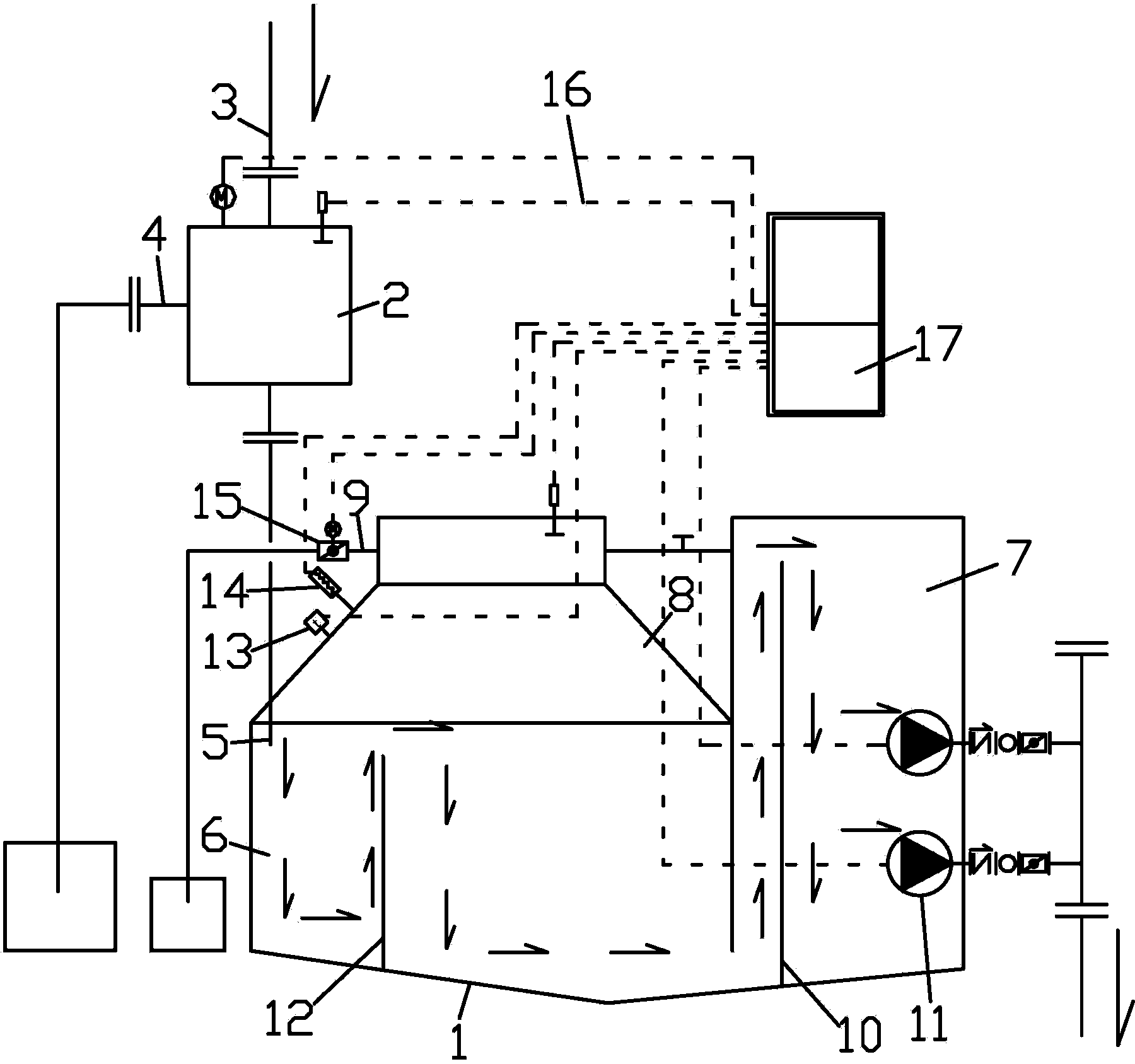

　　1.一種餐飲廢水隔油器，包括有箱體和螺旋固液分離推進裝置，所述螺旋固液分離推進裝置上設置有廢液進料口，排渣口和出液口，其特征在于，所述箱體由沉淀箱和分離箱構成，所述螺旋固液分離推進裝置的出液口與沉淀箱相連通，所述沉淀箱上部設置有呈梯形臺的收集罩，在收集罩的上部側壁上設置有排油口，所述沉淀箱的右側底部與分離箱的左側底部相連通，在分離箱內設置有分離隔板，在分離隔板右側的分離箱內設置有污水泵。

　　2.根據權利要求1所述的餐飲廢水隔油器，其特征在于，所述分離箱內的分離隔板的高度與位于收集罩上的排油口在同一水平面上。

　　3.根據權利要求1所述的餐飲廢水隔油器，其特征在于，所述沉淀箱內設置有阻擾過濾板，所述螺旋固液分離推進裝置的出液口設置在阻擾過濾板的左側。

　　4.根據權利要求1、2或3所述的餐飲廢水隔油器，其特征在于，所述沉淀箱上部的收集罩上設置有溫度傳感器和加熱器，在收集罩上的排油口上設置有電動閥，所述溫度傳感器、加熱器和電動閥分別通過導線與控制電路相連接。

　　說明書

　　餐飲廢水隔油器

　　技術領域

　　本實用新型涉及一種隔油器，特別是涉及一種餐飲廢水隔油器。

　　背景技術

　　在現有技術中，餐飲業中所排出的廢水中由于水中含有大量的油脂，容易造成污水管道阻塞。

　　1.餐廳酒店廚房排放出來的污水排放到市政排污水道，使整個排污水道容易造成阻塞，難于清理。

　　2.現有的集中處理方式存在收集難、回用難和殘渣雜物處理難等問題。

　　3.分散式處理技術不能形成規�；�，無法實現全自動運行，難以實現穩定達標，并且會滋生“地溝油“現象的泛濫，給不法分子利用，重返餐桌將極大的威脅人類的身體健康，帶來嚴重的飲食安全問題。

　　4.廚房排放的污水不經處理，直接排放至河流湖泊等渠道，將會造成水體環境污染，并且常規污水坑處理的話還會散發大量異味，影響環境。

　　5.采用傳統的排放方式，會造成廚房內因餐飲廢物淤積而產生大量的細菌，影響周圍環境衛生，危害人類身體健康和安全。

　　實用新型內容

　　有鑒于此，本實用新型的主要目的在于提供一種餐飲廢水隔油器，通過本技術方案，實現一個單位、一個食堂或餐廳的餐飲廢水處理，使油水分離，自動排渣，便于油脂和廢渣的回收，廢水排放時不在污染管道而容易造成污水管道阻塞。

　　為了達到上述目的，本實用新型的技術方案是這樣實現的：一種餐飲廢水隔油器，包括有箱體和螺旋固液分離推進裝置，所述螺旋固液分離推進裝置上設置有廢液進料口，排渣口和出液口，所述箱體由沉淀箱和分離箱構成，所述螺旋固液分離推進裝置的出液口與沉淀箱相連通，所述沉淀箱上部設置有呈梯形臺的收集罩，在收集罩的上部側壁上設置有排油口，所述沉淀箱的右側底部與分離箱的左側底部相連通，在分離箱內設置有分離隔板，在分離隔板右側的分離箱內設置有污水泵。

　　所述分離箱內的分離隔板的高度與位于收集罩上的排油口在同一水平面上。

　　所述沉淀箱內設置有阻擾過濾板，所述螺旋固液分離推進裝置的出液口設置在阻擾過濾板的左側。

　　所述沉淀箱上部的收集罩上設置有溫度傳感器和加熱器，在收集罩上的排油口上設置有電動閥，所述溫度傳感器、加熱器和電動閥分別通過導線與控制電路相連接。

　　采用上述技術方案后的有益效果是：一種餐飲廢水隔油器，通過本技術方案，利用油水比重不同的原理，采用沉淀過濾方式將餐飲廢水中的廢渣、油脂和廢水自動有效的進行分離，分離效果好，實現油和水分別排放，節省人工成本，當冬季油脂凝固時自動啟動加溫裝置，其它季節無須啟動，液位實現自動控制，方便可靠結構緊湊，布局合理，整體設備安裝方便快捷，使用方便。
