申請日2014.02.28

　　公開(公告)日2014.08.06

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及氨氮廢水脫氮池，包括調節池、提升泵、氣浮池、水解池、缺氧區、好氧區、加藥設備、回流泵、分離池、鼓風機，氨氮廢水經調節池由提升泵進入氣浮池，去除廢水中懸浮物后，進入水解池中進行斷鏈分解，水解池的出水進入缺氧區，缺氧區出水進入好氧區，進行好氧硝化反應，即通過硝化菌將廢水中的氨氮轉化為亞硝酸鹽氮和硝酸鹽氮，同時好氧區設有回流泵，將亞硝酸鹽氮和硝酸鹽氮回流到缺氧區，缺氧區主要利用廢水有機物與好氧區送來的亞硝酸鹽氮及硝酸鹽氮發生反硝化反應，最終將亞硝酸鹽氮及硝酸鹽氮轉化為氮氣，排入大氣，實現脫氮的目的。

　　權利要求書

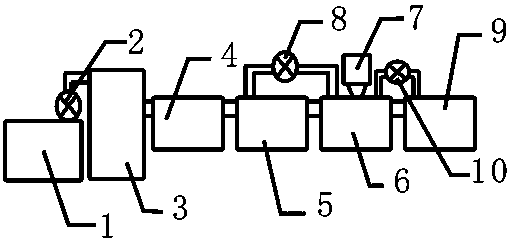

　　1.氨氮廢水脫氮池，包括調節池、提升泵、氣浮池、水解池、缺氧區、好氧區、加藥設備、回流泵、分離池、鼓風機，其特征在于調節池與氣浮池之間通過提升泵連接，水解池一端與氣浮池中上部連接，水解池另一端與缺氧區連接，好氧區一端與缺氧區連接，另一端與分離池連接，好氧區上部設置有加藥設備，回流泵設置在好氧池與缺氧池之間，分離池、好氧區上部設置有鼓風機。

　　2.根據權利要求1所述氨氮廢水脫氮池，其特征在于所述分離池采用孔徑為0.1～0.2μm的聚偏氟乙烯中空纖維膜作為分離膜。

　　3.根據權利要求1所述氨氮廢水脫氮池，其特征在于所述好氧區采用的自養硝化細菌包括不生芽孢的短桿菌屬的亞硝酸細菌和硝酸細菌。

　　4.根據權利要求1所述氨氮廢水脫氮池，其特征在于所述加藥設備通過補加氫氧化鈉對好氧區的PH值進行調節。

　　說明書

　　氨氮廢水脫氮池

　　技術領域

　　本實用新型涉及污水處理設備領域，具體是氨氮廢水脫氮池，適用于氨氮廢水的復合生物脫氮處理。

　　背景技術

　　氨氮是一種使水體富營養化，促進藻類繁殖，消耗水中溶解氧，導致水體變臭、動植物死亡的污染物質，世界各國對生產、生活中排水的氨氮濃度都有嚴格限定，為此開發了很多處理氨氮廢水的方法。

　　目前常用的氨氮廢水的處理方法主要為化學除氨氮法和生物除氨氮法。化學除氨氮法主要由吹脫、折點加氯法和離子交換法等傳統的物化法為主，但是氨吹脫、汽提工藝均易生成水垢，而吹脫法除氨又不適宜在寒冷的冬季使用，因為水溫低時吹脫效率低。折點加氯法效果佳，不受水溫影響，但對于高濃度氨氮廢水的處理運行成本太高，而且副產物氯胺和氯代有機物會造成二次污染。離子交換法投資省、操作較為方便，氨氮去除率也很高，但是對硝態氮、亞硝態氮以及有機氮沒有去除能力�；瘜W沉淀法操作簡單，但是運行費用高，需要附加污泥分離裝置，且易造成二次污染。電滲析法，無需添加氧化劑、絮凝劑等藥品，操作簡便;但是其能耗大，成本高，還存在著析氧析氫等副反應。濕式催化氧化法操作條件較為苛刻，能耗較大。

　　隨著經濟和科學技術的發展，人們的環境意識和水環境標準的不斷提高，傳統的活性污泥法以及在傳統活性污泥工藝基礎上改造而成的A/0法，O/A/0法等工藝，雖然在脫氮方面起到了一定的作用，仍存在很多問題，如占地面積大，有機負荷低，低溫時效率低，動力消耗及運行費用高等;而且在處理高氨氮廢水時，由于高濃度的游離氨會抑制硝化細菌的活性，導致出水難以達標;對于低C/N比的高氨氮廢水，則要常加額外的碳源。

　　二十世紀七八十年代產生的生物強化技術通過向反應系統中投加高效微生物可以改善處理系統的出水水質，尤其是投加高效硝化菌和反硝化菌對廢水中去除高氨氮效果顯著。但是由于投加的高效菌往往懸浮于系統中，容易發生失活和流失，不能與出水有效分離，長期投加又會增加水處理成本，生物強化技術的廣泛應用受到了限制。

　　實用新型內容

　　本實用新型正是針對以上技術問題，提供一種結構簡單、成本低廉、使用方便的氨氮廢水脫氮池。

　　本實用新型通過以下技術方案來實現：

　　氨氮廢水脫氮池，包括調節池、提升泵、氣浮池、水解池、缺氧區、好氧區、加藥設備、回流泵、分離池、鼓風機，其特征在于調節池與氣浮池之間通過提升泵連接，水解池一端與氣浮池中上部連接，水解池另一端與缺氧區連接，好氧區一端與缺氧區連接，另一端與分離池連接，好氧區上部設置有加藥設備，回流泵設置在好氧池與缺氧池之間，分離池、好氧區上部設置有鼓風機。分離池采用孔徑為0.1～0.2μm的聚偏氟乙烯中空纖維膜作為分離膜。好氧區采用的自養硝化細菌包括不生芽孢的短桿菌屬的亞硝酸細菌和硝酸細菌。加藥設備通過補加氫氧化鈉對好氧區的PH值進行調節。

　　本實用新型工作時，氨氮廢水經調節池由提升泵進入氣浮池，去除廢水中懸浮物后，進入水解池中進行斷鏈分解，水解池的出水進入缺氧區，缺氧區出水進入好氧區，進行好氧硝化反應，即通過硝化菌將廢水中的氨氮轉化為亞硝酸鹽氮和硝酸鹽氮，同時好氧區設有回流泵，將亞硝酸鹽氮和硝酸鹽氮回流到缺氧區，缺氧區主要利用廢水有機物與好氧區送來的亞硝酸鹽氮及硝酸鹽氮發生反硝化反應，最終將亞硝酸鹽氮及硝酸鹽氮轉化為氮氣，排入大氣，實現脫氮的目的，經過缺氧區和好氧區完成缺氧反硝化和好氧硝化的廢水進入分離池，由分離池進行泥水分離，其最終出水氨氮含量小于1mg/L。

　　本實用新型的有益效果是：

　　1、 采用氨氮廢水先經物理法預處理廢水中的懸浮物和雜物，再經生化法處理，工藝簡單，操作簡化，節能節耗，降低成本，增加效率。

　　2、 治理后效果顯著，系統平均進水氨氮濃度為400～800mg/l，系統出水氨氮小于1mg/l，脫氮系統仍然很穩定。同樣的占地面積，處理能力可以提高到普通工藝的1.8倍，處理后的水濁度低，細菌少，無需殺菌，出水水質可以達到雜用水標準，可以回用于沖廁、澆花或景觀用水。
