申請日2014.04.25
公開(公告)日2014.09.17
IPC分類號H01M8/16; C02F3/34
摘要

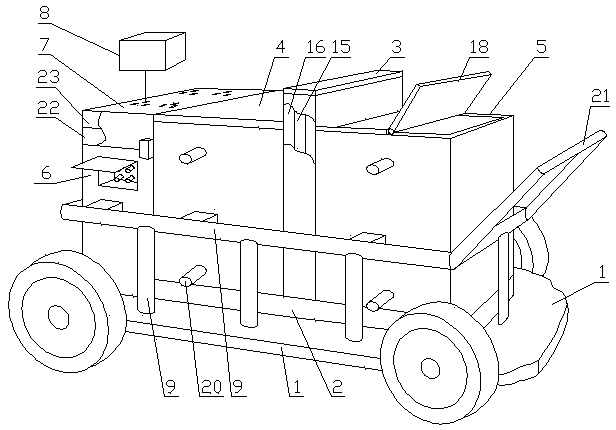

本實用新型涉及一種利用微生物燃料電池對生活污水進行凈化的裝置�，F(xiàn)有微生物發電設備無法保持微生物燃料電池所在環境溫度，也無法得知電量檢測結果和用電統計。一種利用微生物燃料電池對生活污水進行凈化的裝置，其組成包括：行走底座(1)，行走底座上安裝恒溫磁力攪拌裝置(2)、質子交換膜層(3)、陽極反應室(4)、陰極反應室(5)和采集箱(6)及其外部套有的空心柵欄，采集箱頂部安裝電源管理裝置(7)，電源管理裝置連接用電設備(8);陽極反應室內懸吊的陽極(10)，陰極反應室內懸吊的陰極(11)和參比電極(12)連接采集裝置。本實用新型應用于微生物燃料電池。
權利要求書
1.一種利用微生物燃料電池對生活污水進行凈化的裝置，其組成包括：行走底座，其特征是：所述的行走底座上安裝恒溫磁力攪拌裝置，所述的恒溫磁力攪拌裝置上方安裝質子交換膜層，以及所述的質子交換膜層兩側連通的陽極反應室和陰極反應室，所述的陽極反應室鄰接采集箱，所述的采集箱頂部安裝電源管理裝置，所述的電源管理裝置連接用電設備;所述的陽極反應室、陰極反應室和采集箱外部套有空心柵欄，所述的空心柵欄固定安裝于所述的行走底座上表面;所述的陽極反應室內懸吊陽極，所述的陰極反應室內懸吊陰極和參比電極，所述的陽極、陰極和參比電極連接所述的采集裝置。
2.根據權利要求1所述的利用微生物燃料電池對生活污水進行凈化的裝置，其特征是：所述的質子交換膜層包括中間的質子交換膜，以及所述的質子交換膜兩側的硅膠墊，所述的硅膠墊中部具有液體流通孔。
3.根據權利要求1或2所述的利用微生物燃料電池對生活污水進行凈化的裝置，其特征是：所述的陽極反應室頂部鉸接蓋板，所述的陽極反應室上部具有進水口，所述的陽極反應室下部具有出水口。
4.根據權利要求1或2所述的利用微生物燃料電池對生活污水進行凈化的裝置，其特征是：所述的陰極反應室頂部也鉸接蓋板，所述的陰極反應室上部也具有進水口，所述的陰極反應室下部也具有出水口。
5.根據權利要求1或2所述的利用微生物燃料電池對生活污水進行凈化的裝置，其特征是：所述的空心柵欄還連接扶手。
說明書
利用微生物燃料電池對生活污水進行凈化的裝置
技術領域：
本實用新型涉及一種利用微生物燃料電池對生活污水進行凈化的裝置。
背景技術：
現有的微生物燃料電池的性能受溫度影響大，溫度變化將直接影響微生物燃料電池的輸出，現有設備無法保持微生物燃料電池所在環境溫度，導致輸出的電信號變化較大，另外在采用微生物燃料電量數據和電池的水質檢測方面存在缺陷，無法得知電量檢測結果和用電統計。
發明內容：
本實用新型的目的是提供一種利用微生物燃料電池對生活污水進行凈化的裝置。
上述的目的通過以下的技術方案實現：
一種利用微生物燃料電池對生活污水進行凈化的裝置，其組成包括：行走底座，所述的行走底座上安裝恒溫磁力攪拌裝置，所述的恒溫磁力攪拌裝置上方安裝質子交換膜層，以及所述的質子交換膜層兩側連通的陽極反應室和陰極反應室，所述的陽極反應室鄰接采集箱，所述的采集箱頂部安裝電源管理裝置，所述的電源管理裝置連接用電設備;所述的陽極反應室、陰極反應室和采集箱外部套有空心柵欄，所述的空心柵欄固定安裝于所述的行走底座上表面;所述的陽極反應室內懸吊陽極，所述的陰極反應室內懸吊陰極和參比電極，所述的陽極、陰極和參比電極連接所述的采集裝置。
所述的利用微生物燃料電池對生活污水進行凈化的裝置，所述的質子交換膜層包括中間的質子交換膜，以及所述的質子交換膜兩側的硅膠墊，所述的硅膠墊中部具有液體流通孔。
所述的利用微生物燃料電池對生活污水進行凈化的裝置，所述的陽極反應室頂部鉸接蓋板，所述的陽極反應室上部具有進水口，所述的陽極反應室下部具有出水口。
所述的利用微生物燃料電池對生活污水進行凈化的裝置，所述的陰極反應室頂部也鉸接蓋板，所述的陰極反應室上部也具有進水口，所述的陰極反應室下部也具有出水口。
所述的利用微生物燃料電池對生活污水進行凈化的裝置，所述的空心柵欄還連接扶手。
本實用新型的有益效果：
1.本實用新型設置了一種小型的家庭用生活污水凈化并發電的裝置，為其設置行走底座后方便將整個裝置進行移動。而陽極反應室、陰極反應室和采集箱是放置在行走底座的空心柵欄內，這些反應裝置被空心柵欄上的空心橫管加固，可以隨時安裝、拆卸，方便使用和搬運。
2.本實用新型設置了電源管理裝置，具有收集反應裝置釋放的電量和為供電裝置供電的作用，電源管理裝置與恒溫磁力攪拌裝置連接，使供電更加安全。
