申請日2014.04.25

　　公開(公告)日2014.09.17

　　IPC分類號C02F101/20; C02F9/04

　　摘要

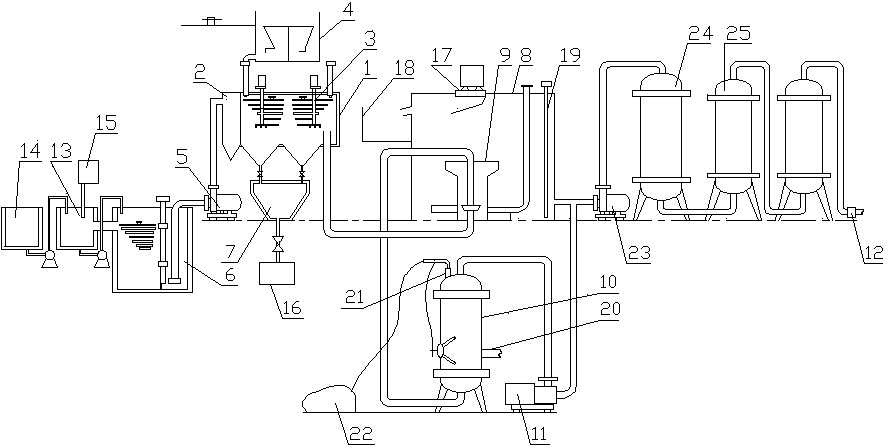

　　本實用新型涉及一種針對含重金屬的生活污水處理設備�，F(xiàn)有的小型污水處理采用的污水處理設備，普遍存在體積大、占地面積大、建設和運行成本高的缺點。一種針對含重金屬的生活污水處理設備，其組成包括：混凝沉淀池(1)，混凝沉淀池內安裝渦流反應器(2)和攪拌裝置(3)，混凝沉淀池連接投藥裝置(4)，混凝沉淀池連接污水調節池(6)、污泥濃縮池(7)、氣浮池(8)，氣浮池過濾筒通過管道連通溶氣池(10)，溶氣池與綜合過濾器連通的管道上安裝溶氣泵(11)，氣浮池也連接綜合過濾器，綜合過濾器連接出渣控制閥(12);污水調節池連接重金屬還原池(13)，重金屬還原池連接重金屬調節池(14)，本實用新型應用于污水處理裝置。

　　權利要求書

　　1.一種針對含重金屬的生活污水處理設備，其組成包括：混凝沉淀池，其特征是：所述的混凝沉淀池內安裝渦流反應器和攪拌裝置，所述的混凝沉淀池上方連接投藥裝置、上部通過提升泵連接污水調節池、下部連接污泥濃縮池，所述的混凝沉淀池通過管道連通氣浮池內的過濾筒，所述的過濾筒通過管道連通溶氣池底部，所述的溶氣池頂部與綜合過濾器連通的管道上安裝溶氣泵，所述的氣浮池也連接所述的綜合過濾器，所述的綜合過濾器連接出渣控制閥;

　　所述的污水調節池連接重金屬還原池，所述的重金屬還原池通過水泵連接重金屬調節池，其中，所述的重金屬還原池上方連接加藥裝置;

　　所述的污泥濃縮池底部連接板塔壓縮機;

　　所述的氣浮池上口處還通過滑輪安裝刮沫板，所述的氣浮池的側壁連通污泥收集池，所述的氣浮池內安裝液流計;

　　所述的溶氣池下部連接原水進入機構，所述的溶氣池頂部安裝電磁閥，所述的電磁閥連接空壓機。

　　2.根據權利要求1所述的針對含重金屬的生活污水處理設備，其特征是：所述的綜合過濾器包括過濾泵，所述的過濾泵連接砂濾泵頂部，所述的砂濾泵底部連接串聯吸附塔組;所述的綜合過濾器通過所述的過濾泵連接所述的溶氣泵和所述的氣浮池。

　　3.根據權利要求2所述的針對含重金屬的生活污水處理設備，其特征是：所述的串聯吸附塔組的連接方式為前一吸附塔頂部與后一吸附塔底部連接，所述的砂濾泵底部連接首個吸附塔的頂部。

　　說明書

　　針對含重金屬的生活污水處理設備

　　技術領域：

　　本實用新型涉及一種針對含重金屬的生活污水處理設備。

　　背景技術：

　　生活廢水或電鍍金屬加工廢水中的含有重金屬，這些污染物經過金屬漂洗過程又轉移到漂洗水中，這些廢水中還有大量的廢酸和鋅、銅等重金屬離子以及有機光亮劑等，這些物質毒性較大，有些還含有致癌、致畸、致突變的劇毒性，對人類危害極大，因此生活污水和工業廢水必須進行回收處理，做到消除或減少對環境的污染及對人類健康的威脅。但現有的小型污水處理采用的污水處理工藝及設備中，普遍存在體積大，占地面積大、建設和運行成本高的缺點，需要一種既能夠?qū)ξ鬯�進行處理又能夠進行重金屬回收的設施。

　　發明內容：

　　本實用新型的目的是提供一種針對含重金屬的生活污水處理設備。

　　上述的目的通過以下的技術方案實現：

　　一種針對含重金屬的生活污水處理設備，其組成包括：混凝沉淀池，所述的混凝沉淀池內安裝渦流反應器和攪拌裝置，所述的混凝沉淀池上方連接投藥裝置、上部通過提升泵連接污水調節池、下部連接污泥濃縮池，所述的混凝沉淀池通過管道連通氣浮池內的過濾筒，所述的過濾筒通過管道連通溶氣池底部，所述的溶氣池頂部與綜合過濾器連通的管道上安裝溶氣泵，所述的氣浮池也連接所述的綜合過濾器，所述的綜合過濾器連接出渣控制閥;

　　所述的污水調節池連接重金屬還原池，所述的重金屬還原池通過水泵連接重金屬調節池，其中，所述的重金屬還原池上方連接加藥裝置;

　　所述的污泥濃縮池底部連接板塔壓縮機;

　　所述的氣浮池上口處還通過滑輪安裝刮沫板，所述的氣浮池的側壁連通污泥收集池，所述的氣浮池內安裝液流計;

　　所述的溶氣池下部連接原水進入機構，所述的溶氣池頂部安裝電磁閥，所述的電磁閥連接空壓機。

　　所述的針對含重金屬的生活污水處理設備，所述的綜合過濾器包括過濾泵，所述的過濾泵連接砂濾泵頂部，所述的砂濾泵底部連接串聯吸附塔組;所述的綜合過濾器通過所述的過濾泵連接所述的溶氣泵和所述的氣浮池。

　　所述的針對含重金屬的生活污水處理設備，所述的串聯吸附塔組的連接方式為前一吸附塔頂部與后一吸附塔底部連接，所述的砂濾泵底部連接首個吸附塔的頂部。

　　本實用新型的有益效果：

　　1.本實用新型的設計系統采用集成化組合方式，有效減少空間需求，占地小，能耗低，安裝運輸方便。并具有自動化程度高，操作方便，管理簡單的優點。能夠去除生活污泥、生活污水、工業廢水中重金屬，對水源水及景觀用水有效地除藻降濁。氣浮池的水力停留時間為5～35min;表面負荷率為2.5～8m3/(m2.h)。根據處理效果要求，可以調整溶氣壓力和回流比，并能有效降低運行和維護費用。此外氣浮法能解決沉淀法所不能解決的問題，并且由于停留時間短，氣浮池的基建費用也比沉淀池少，但能獲得更好的處理效果。

　　2.本實用新型涉及的溶氣池下部連接原水進入機構，原水進水機構可反沖釋放器，提高溶氣水的利用效率、同時保證氣浮設備工作的穩定性，具有效率高，處理效果穩定的優點，并能根據需要調整溶氣壓力和溶氣水回流比。
