申請日2014.04.25

　　公開(公告)日2014.09.24

　　IPC分類號B01D36/04

　　摘要

　　本實用新型屬于污水沉淀池技術領域，尤其涉及一種污水沉淀池的過濾機構，其包括池體，池體中部縱向設置有過濾網，過濾網為2～3個，相鄰過濾網之間的間距在50mm～70mm，在過濾網左側的池體內縱向設置有過濾網更換擋水板，在池體上設置有用于過濾網和過濾網更換擋水板上下滑動的滑槽，在過濾網左側的池體上安裝有第一吊架，在過濾網右側的池體上安裝有第二吊架，在第二吊架右側的池體上安裝有卷?yè)P(yáng)機，卷?yè)P(yáng)機上的鋼繩連接端穿過第二吊架與第一吊架固定，在第一吊架與第二吊架之間的鋼繩上設置有吊鉤，在過濾網上設置有吊耳。本實用新型其結構簡單，更換方便，省時省力，占地面積小，污水過濾效果好。

　　權利要求書

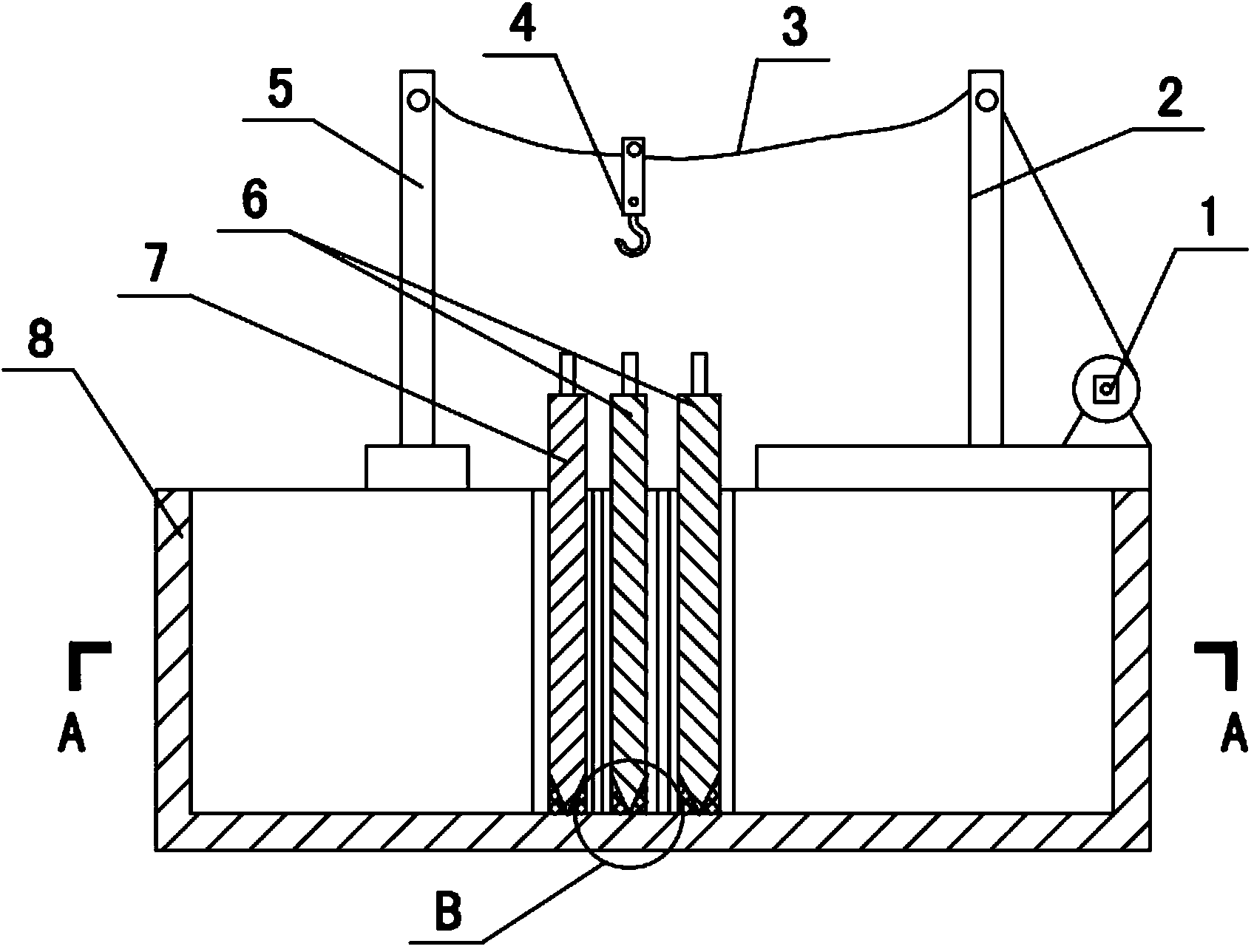

　　1.一種污水沉淀池的過濾機構，包括池體(8)，池體(8)中部縱向設置 有過濾網(6)，其特征在于：過濾網(6)為2～3個，相鄰過濾網(6)之間的 間距在50mm～70mm，在過濾網(6)左側的池體(8)內縱向設置有過濾網更換 擋水板(7)，在池體(8)上設置有用于過濾網(6)和過濾網更換擋水板(7) 上下滑動的滑槽(11)，在過濾網(6)左側的池體(8)上安裝有第一吊架(5)， 在過濾網(6)右側的池體(8)上安裝有第二吊架(2)，在第二吊架(2)右側 的池體(8)上安裝有卷?yè)P(yáng)機(1)，卷?yè)P(yáng)機(1)上的鋼繩(3)連接端穿過第二 吊架(2)與第一吊架(5)固定，在第一吊架(5)與第二吊架(2)之間的鋼 繩(3)上設置有吊鉤(4)，在過濾網(6)上設置有吊耳。

　　2.根據權利要求1所述的污水沉淀池的過濾機構，其特征在于：所述池體 (8)底部設置有與過濾網(6)和過濾網更換擋水板(7)底部相配合的安裝槽 (9)。

　　3.根據權利要求2所述的污水沉淀池的過濾機構，其特征在于：所述過濾 網(6)和過濾網更換擋水板(7)底部與安裝槽(9)為V字型配合。

　　4.根據權利要求1所述的污水沉淀池的過濾機構，其特征在于：所述過濾 網(6)與滑槽(11)之間設置有滑動機構。

　　5.根據權利要求4所述的污水沉淀池的過濾機構，其特征在于：所述滑動 機構為滑輪(10)，滑輪(10)安裝在過濾網(6)側壁上。

　　說明書

　　污水沉淀池的過濾機構

　　技術領域

　　本實用新型屬于污水沉淀池技術領域，尤其涉及一種污水沉淀池的過濾機 構。

　　背景技術

　　目前，污水處理是越來越受到關注，生活污水及工廠污水是污水處理的主 要來源，在進行處理時，通常都會將污水進行沉淀、過濾或者同時進行沉淀過 濾，以便后序處理工作的進行，而目前通常采用的方法基本上是將污水收集至 沉淀池進行沉淀，這樣的方法所需沉淀池的體積很大，占地面積也大，而且不 好維護處理，如沉淀池滲漏等�，F(xiàn)在也有采用在沉淀池中直接預埋過濾網的方 法，占地面積小，這種方法在使用時過濾網維護不方便，每次過濾網需要更換 時，都在先把沉淀池內的水清楚干凈，再進行過濾網清理或者更換，所需時間 長，費時費力。

　　實用新型內容

　　根據以上現有技術中的不足，本實用新型要解決的技術問題是：提供一種 污水沉淀池的過濾機構，其結構簡單，更換方便，省時省力，占地面積小，污 水過濾效果好。

　　本實用新型所述的污水沉淀池的過濾機構，包括池體，池體中部縱向設置 有過濾網，其特征在于：過濾網為2～3個，相鄰過濾網之間的間距在50mm～ 70mm，在過濾網左側的池體內縱向設置有過濾網更換擋水板，在池體上設置有 用于過濾網和過濾網更換擋水板上下滑動的滑槽，在過濾網左側的池體上安裝 有第一吊架，在過濾網右側的池體上安裝有第二吊架，在第二吊架右側的池體 上安裝有卷?yè)P(yáng)機，卷?yè)P(yáng)機上的鋼繩連接端穿過第二吊架與第一吊架固定，在第 一吊架與第二吊架之間的鋼繩上設置有吊鉤，在過濾網上設置有吊耳。

　　上述相鄰過濾網之間的間距設置能有效地確保過濾效果，同時合理的控制 了本實用新型的占地面積。

　　進一步，優選所述池體底部設置有與過濾網和過濾網更換擋水板底部相配 合的安裝槽。

　　進一步，優選所述過濾網和過濾網更換擋水板底部與安裝槽為V字型配 合。

　　進一步，優選所述過濾網與滑槽之間設置有滑動機構。

　　進一步，優選所述滑動機構為滑輪，滑輪安裝在過濾網側壁上。

　　為了防止滑輪長時間后會受到污水的腐蝕生銹，優選滑輪為封閉式結構， 也可以選擇帶潤滑的滑輪，還可以采用輥軸式的滑動機構。

　　與現有技術相比，本實用新型具有以下有益效果：

　　通過本實用新型所述的污水沉淀池的過濾機構，由于設置了多個過濾網， 在首次使用時可以一次性安裝多個，將池體分成了兩部分，以方便提高過濾效 果。使用時，將過濾網更換擋水板放置在池體上，當其中一個過濾網堵塞時， 可以將其取出進行直接更換;如果同時多個過濾網需要更換時，將過濾網更換 擋水板放置在池體內，再進行更換，避免因過濾網的更換影響到池體內兩部分 里的污水混流。在卷?yè)P(yáng)機及吊鉤等的設置下方便了過濾網的更換以及擋板的使 用，其結構簡單，實用性強，更換方便，省時省力，占地面積小，污水過濾效 果好。
