申請日2014.02.28

　　公開(公告)日2014.08.13

　　IPC分類號C02F1/06

　　摘要

　　本實用新型公開了一種工業廢水除鹽閃蒸罐裝置，包括罐體，所述罐體頂部設置有氣相口，底部設置有排鹽口，并且罐體的罐壁下部設置有循環口，所述氣相口與負壓裝置連接，所述循環口與加熱裝置、泵體和進泵口依次連接，所述進泵口位于循環口下方的罐壁上，所述循環口上方還設置有進水口，所述進水口與液體分布器連接，所述液體分布器設置在罐體內部，所述罐體內部上方設置有至少兩個擋流板，所述相鄰的擋流板呈交錯設置，所述擋流板向下傾斜15度。本實用新型結構簡單，使用效率高，效果好，并且排鹽方便。

　　權利要求書

　　1.一種工業廢水除鹽閃蒸罐裝置，其特征在于：包括罐體，所 述罐體頂部設置有氣相口，底部設置有排鹽口，并且罐體的罐壁下 部設置有循環口，所述氣相口與負壓裝置連接，所述循環口與加熱 裝置、泵體和進泵口依次連接，所述進泵口位于循環口下方的罐壁 上，所述循環口上方還設置有進水口，所述進水口與液體分布器連 接，所述液體分布器設置在罐體內部，所述罐體內部上方設置有至 少兩個擋流板，所述相鄰的擋流板呈交錯設置，所述擋流板向下傾 斜15度。

　　2.根據權利要求1所述的一種工業廢水除鹽閃蒸罐裝置，其特 征在于：所述進水口還與流量計連接。

　　3.根據權利要求1所述的一種工業廢水除鹽閃蒸罐裝置，其特 征在于：所述罐體底部設置為漏斗狀，并且在漏斗狀底部的側面設 置有吹掃口。

　　4.根據權利要求1所述的一種工業廢水除鹽閃蒸罐裝置，其特 征在于：所述擋流板下方的罐體上設置有若干視鏡和人孔，所述的 若干視鏡呈縱向排列設置。

　　5.根據權利要求1所述的一種工業廢水除鹽閃蒸罐裝置，其特 征在于：所述罐體外壁上還設置有玻璃管液位計。

　　6.根據權利要求1所述的一種工業廢水除鹽閃蒸罐裝置，其特 征在于：所述循環口的入口方向與罐體內壁成切向。

　　說明書

　　一種工業廢水除鹽閃蒸罐裝置

　　技術領域

　　本實用新型涉及化工領域，具體涉及一種工業廢水除鹽閃蒸罐 裝置。

　　背景技術

　　生化處理廢水對廢水中的鹽分需嚴格控制，否則將生化池內的 菌種殺死。原先廢水蒸發除鹽采用普通反應釜，蒸完一釜之后再進 行排鹽，這樣會造成效率低下、能耗高、排鹽難度大以及蒸發出來 的廢水中鹽分超標。

　　發明內容

　　本實用新型的目的在于克服現有技術存在的以上問題，提供一 種工業廢水除鹽閃蒸罐，本實用新型結構簡單，使用效率高，效果 好，并且排鹽方便。

　　為實現上述技術目的，達到上述技術效果，本實用新型通過以 下技術方案實現：

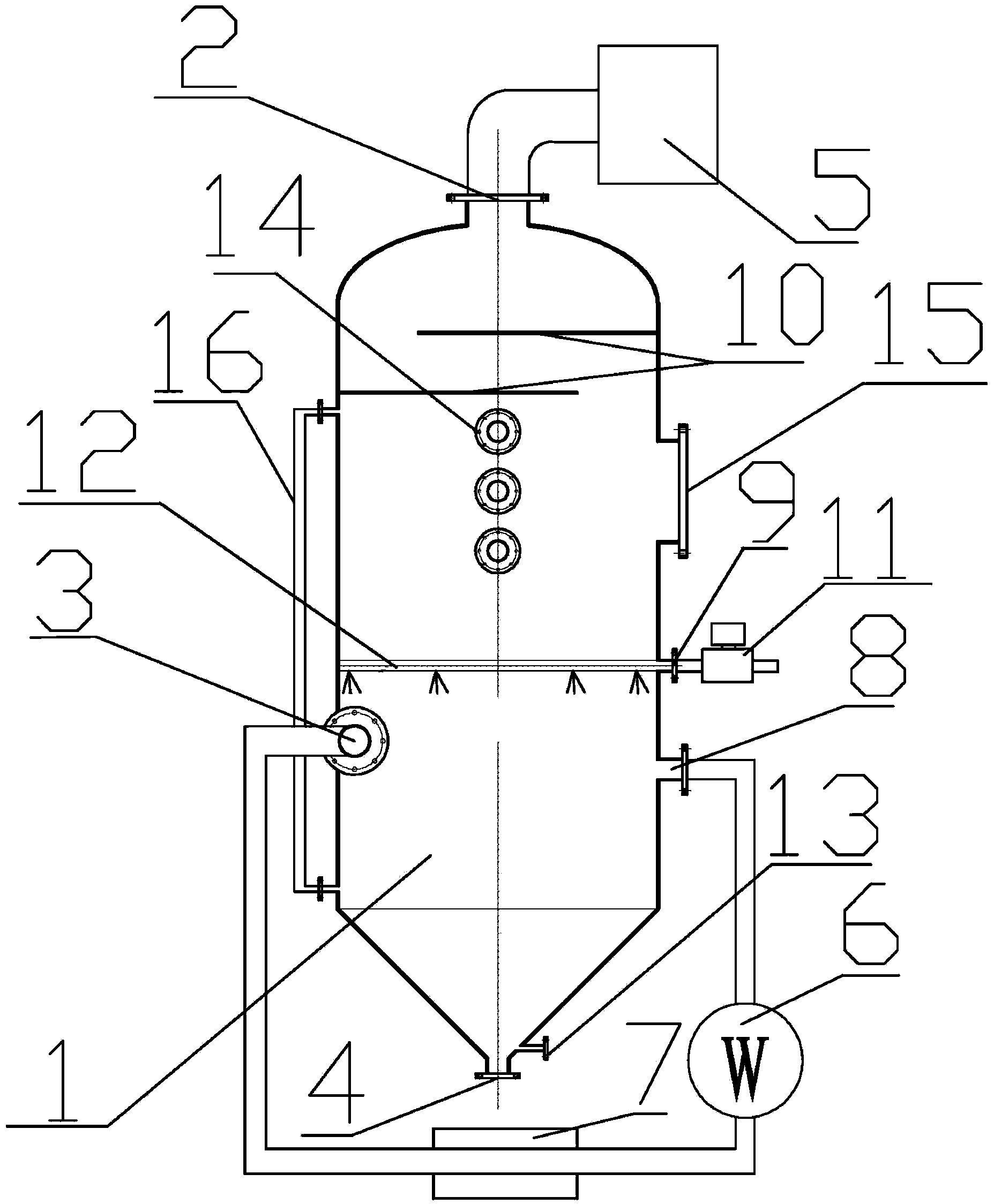

　　一種工業廢水除鹽閃蒸罐裝置，包括罐體，所述罐體頂部設置 有氣相口，底部設置有排鹽口，并且罐體的罐壁下部設置有循環口， 所述氣相口與負壓裝置連接，所述循環口與加熱裝置、泵體和進泵 口依次連接，所述進泵口位于循環口下方的罐壁上，所述循環口上 方還設置有進水口，所述進水口與液體分布器連接，所述液體分布 器設置在罐體內部，所述罐體內部上方設置有至少兩個擋流板，所 述相鄰的擋流板呈交錯設置，所述擋流板向下傾斜15度。

　　進一步的，所述進水口還與流量計連接。

　　進一步的，所述罐體底部設置為漏斗狀，并且在漏斗狀底部的 側面設置有吹掃口。

　　進一步的，所述擋流板下方的罐體上設置有若干視鏡和人孔， 所述的若干視鏡呈縱向排列設置。

　　進一步的，所述罐體外壁上還設置有玻璃管液位計。

　　進一步的，所述循環口的入口方向與罐體內壁成切向。

　　進一步的，所述液體分布器處于切向循環口入口的上方，使用 時將廢水與加熱之后的廢水進行熱交換。

　　本實用新型的有益效果是:

　　本實用新型通過泵體將廢水從罐體內抽出并加熱，然后通過循 環口送回罐體內部，實現循環工作，并且廢水沸騰蒸發后由頂部的 擋流板將鹽分阻擋，保證蒸發后的廢水內含鹽量遠低于國標，使用 效率大大增加，在循環的工作模式下，可以連續補充廢水使其工作， 無需暫停，排鹽設置在底部，并結構為漏斗狀，利于鹽結晶滾落到 排鹽口，便于排放。

　　上述說明僅是本實用新型技術方案的概述，為了能夠更清楚了 解本實用新型的技術手段，并可依照說明書的內容予以實施，以下 以本實用新型的較佳實施例并配合附圖詳細說明如后。本實用新型 的具體實施方式由以下實施例及其附圖詳細給出。
