申請日2014.04.25

　　公開(公告)日2014.10.15

　　IPC分類號F04D13/16; F04D7/00; F04D29/08; F04D29/40; F04D29/70

　　摘要

　　本實用新型公開了一種污水強排機構，包括集水箱、污水泵和限流裝置，所述集水箱的進水口與污水泵的進水端相連通，污水泵的出水端與限流裝置的殼體的主出水管相連通;限流裝置的殼體中固定有過濾網，過濾網將殼體分成為過濾區和進液區，主出水管與過濾區相通，限位筒與進液區相通，進液區與出水管相通。它在污水泵之前加設限流裝置來進行過濾，不僅能抽排污水，最大作用是不會讓大的固體顆粒及長纖維與污水泵的葉輪接觸，污水泵即不會發生堵塞現象，也就不會因堵塞而燒壞。

　　權利要求書

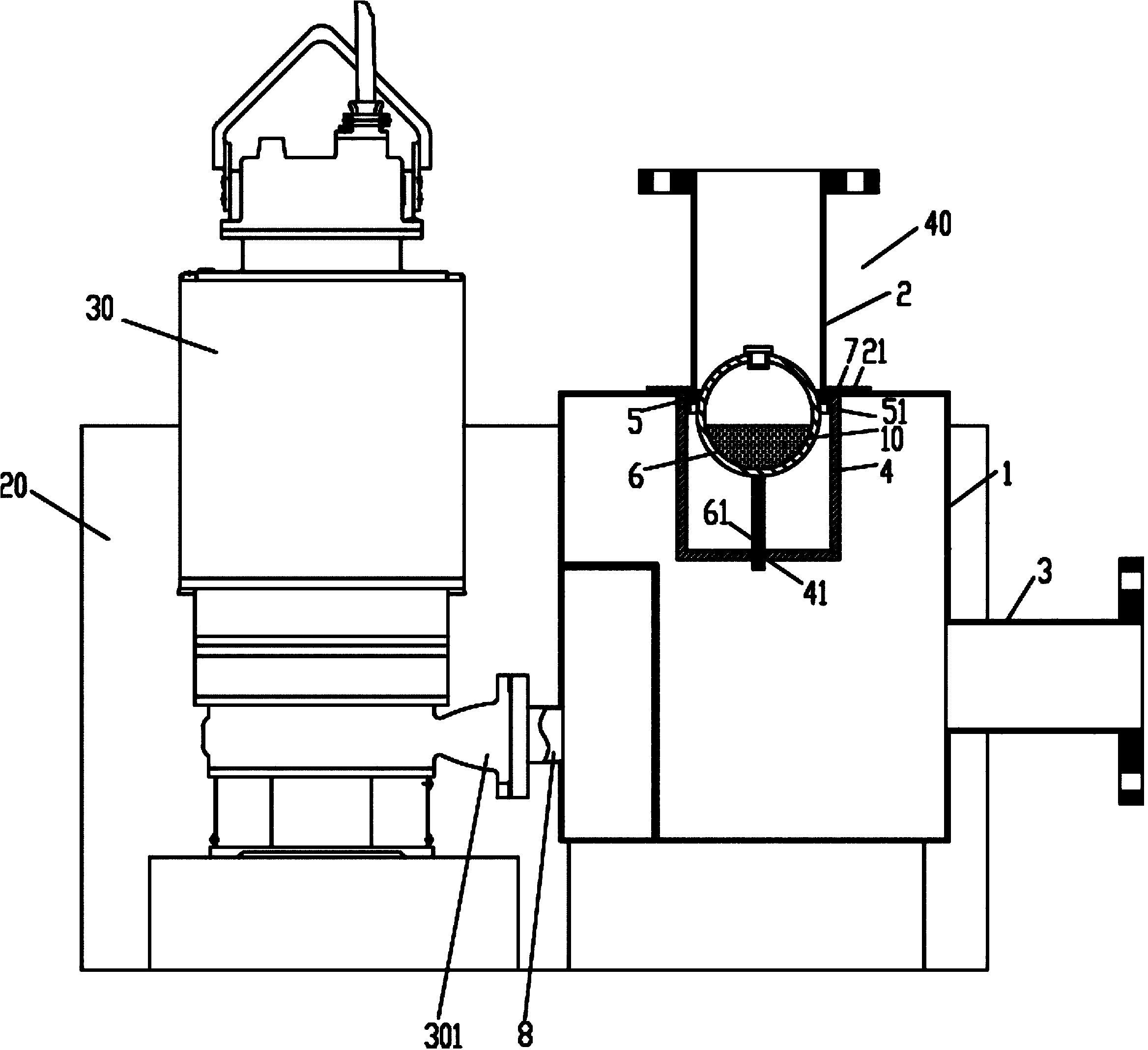

　　1.一種污水強排機構，包括集水箱(20)、污水泵(30)和限流 裝置(40)，其特征在于：所述集水箱(20)的進水口(201)與污水 泵(30)的進水端相連通，污水泵(30)的出水端(301)與限流裝 置(40)的殼體(1)的主出水管(8)相連通;

　　所述限流裝置(40)的結構為，殼體(1)的頂板上固定有進水 管(2)，殼體(1)的側壁上固定有出水管(3)，所述殼體(1)的頂 板上成型有通孔，限位筒(4)插套在通孔中，限位筒(4)的外壁固 定在通孔的側壁上，限位筒(4)的頂部內側壁上固定有橡膠套(5)， 限位筒(4)內放置有鋼球(6)，鋼球(6)的底部固定有限位桿(61)， 限位桿(61)插套在限位筒(4)的底部的插孔(41)中，鋼球(6) 在橡膠套(5)的下方，進水管(2)與限位筒(4)相通;

　　所述殼體(1)中固定有過濾網(11)，過濾網(11)將殼體(1) 分成為過濾區(12)和進液區(13)，主出水管(8)與過濾區(12) 相通，限位筒(4)與進液區(13)相通，進液區(13)與出水管(3) 相通;

　　鋼球(6)內灌注有水液(10)。

　　2.根據權利要求1所述的一種污水強排機構，其特征在于：所 述進水管(2)的底部成型有徑向延伸邊(21)，徑向延伸邊(21)通 過螺栓固定連接在殼體(1)的頂板上，徑向延伸邊(21)與殼體(1) 的頂板之間夾持有密封墊(7)，密封墊(7)壓靠在橡膠套(5)的頂 端面上。

　　3.根據權利要求1所述的一種污水強排機構，其特征在于：所 述橡膠套(5)的底端面上成型有向下延伸的延伸邊(51)，延伸邊(51) 通過螺栓固定連接在限位筒(4)的內側壁上，橡膠套(5)的外側壁 彈性壓靠在限位筒(4)的內側壁上。

　　4.根據權利要求1所述的一種污水強排機構，其特征在于：所 述鋼球(6)及內部灌注有的水液(10)組成浮球體，浮球體的密度 小于水的密度;所述橡膠套(5)的中心通孔的底邊直徑大于中心通 孔的頂邊直徑，中心通孔為圓臺狀孔形。

　　5.根據權利要求1所述的一種污水強排機構，其特征在于：所 述鋼球(6)的頂部成型有頂部通孔(62)，固定塊(63)焊接固定在 鋼球(6)的頂部，固定塊(63)的底部伸入部(631)插套在頂部通 孔(62)中，底部伸入部(631)的外壁與頂部通孔(62)內壁焊接 固定在一起，固定塊(63)成型有中心螺孔(632)，中心螺孔(632) 與鋼球(6)的內部相通，密封塞(64)螺接在中心螺孔(632)中， 密封塞(64)的頂部旋轉部與固定塊(63)的頂面之間夾持有頂部密 封墊(65)。

　　6.根據權利要求1所述的一種污水強排機構，其特征在于：所 述集水箱(20)的頂板上固定有端蓋(202)，端蓋(202)上設有浮 球開關(203)，浮球開關(203)的檢測部(204)插套在集水箱(20) 中。

　　說明書

　　一種污水強排機構

　　技術領域：

　　本實用新型屬于污水處理技術領域，尤其涉及一種污水強排機 構。

　　背景技術：

　　目前，污水的抽排主要是用污水泵抽排，特別是一些建筑用污水 泵或衛生間污水的抽排，由于泵的功率一般很小，泵的通透能力小， 容易堵塞，造成污水抽不出，泵易燒壞。

　　實用新型內容：

　　本實用新型的目的就是針對現有技術之不足，而提供一種污水強 排機構，它在污水泵之前加設限流裝置來進行過濾，不僅能抽排污水， 最大作用是不會讓大的固體顆粒及長纖維與污水泵的葉輪接觸，污水 泵即不會發生堵塞現象，也就不會因堵塞而燒壞。

　　本實用新型的技術解決措施如下：

　　一種污水強排機構，包括集水箱、污水泵和限流裝置，所述集水 箱的進水口與污水泵的進水端相連通，污水泵的出水端與限流裝置的 殼體的主出水管相連通;

　　所述限流裝置的結構為，殼體的頂板上固定有進水管，殼體的側 壁上固定有出水管，所述殼體的頂板上成型有通孔，限位筒插套在通 孔中，限位筒的外壁固定在通孔的側壁上，限位筒的頂部內側壁上固 定有橡膠套，限位筒內放置有鋼球，鋼球的底部固定有限位桿，限位 桿插套在限位筒的底部的插孔中，鋼球在橡膠套的下方，進水管與限 位筒相通;

　　所述殼體中固定有過濾網，過濾網將殼體分成為過濾區和進液 區，主出水管與過濾區相通，限位筒與進液區相通，進液區與出水管 相通;

　　鋼球內灌注有水液。

　　所述進水管的底部成型有徑向延伸邊，徑向延伸邊通過螺栓固定 連接在殼體的頂板上，徑向延伸邊與殼體的頂板之間夾持有密封墊， 密封墊壓靠在橡膠套的頂端面上。

　　所述橡膠套的底端面上成型有向下延伸的延伸邊，延伸邊通過螺 栓固定連接在限位筒的內側壁上，橡膠套的外側壁彈性壓靠在限位筒 的內側壁上。

　　所述鋼球及內部灌注有的水液組成浮球體，浮球體的密度小于水 的密度;所述橡膠套的中心通孔的底邊直徑大于中心通孔的頂邊直 徑，中心通孔為圓臺狀孔形。

　　所述鋼球的頂部成型有頂部通孔，固定塊焊接固定在鋼球的頂 部，固定塊的底部伸入部插套在頂部通孔中，底部伸入部的外壁與頂 部通孔內壁焊接固定在一起，固定塊成型有中心螺孔，中心螺孔與鋼 球的內部相通，密封塞螺接在中心螺孔中，密封塞的頂部旋轉部與固 定塊的頂面之間夾持有頂部密封墊。

　　所述集水箱的頂板上固定有端蓋，端蓋上設有浮球開關，浮球開 關的檢測部插套在集水箱中。

　　本實用新型的有益效果在于：

　　1、它在污水泵之前加設限流裝置來進行過濾，不僅能抽排污水， 最大作用是不會讓大的固體顆粒及長纖維與污水泵的葉輪接觸，污水 泵即不會發生堵塞現象，也就不會因堵塞而燒壞。

　　2、它采用鋼球的浮動來進行污水的流通和關閉，其鋼球外表光 滑不會與污水中的固定顆粒產生摩擦，提高使用壽命。

　　3、它的進水管通過螺栓固定在殼體的頂板上，其更換密封套時 只需要通過卸下螺栓即可將進水管卸下，然后更換密封套，其更換非 常方便。它的進水管的徑向延伸邊的靠近進水管的管壁的部分在密封 套的上部其可以在密封套的中心通孔與鋼球貼合密封時阻擋密封套 靠近中心通孔的部分向上變形，保證密封的效果。

　　4、它的鋼球及內部灌注有的水液組成浮球體，浮球體的密度小 于水的密度，保證鋼球可以在水中自由浮動。它的鋼球上設有密封塞， 可以方便的給鋼球內部灌水和泄水，保證鋼球能夠浮動在水面上。
