申請日2014.02.28

　　公開(公告)日2014.08.20

　　IPC分類號F04F10/00

　　摘要

　　一種污水池內污水抽取裝置，包括設在污水池內側上部隔板上的支架，在支架上設有一虹吸罐，在虹吸罐的頂部設有加水管，在加水管上設有水閥，在虹吸罐的上部一側設有一排氣閥，在虹吸罐內設有一豎直設置的吸水管，吸水管的底端穿過隔板伸入污水池內，吸水管的頂端位于虹吸罐內高于排氣閥的位置，虹吸罐的底部一側設有一污水出口，污水出口通過三通管道與兩個設置在地面上的臥式離心泵的入口分別連接，兩個臥式離心泵的出口分別連接一出水管道，在虹吸罐的底部與污水出口相對的一側設有一排污閥。它結構簡單，檢修方便，省時省力，減少了工作量，大大降低了工作難度。

　　權利要求書

　　1.一種污水池內污水抽取裝置，其特征在于：包括設在污水池內側上部隔 板上的支架，在支架上設有一虹吸罐，在虹吸罐的頂部設有加水管，在加水管 上設有水閥，在虹吸罐的上部一側設有一排氣閥，在虹吸罐內設有一豎直設置 的吸水管，吸水管的底端穿過隔板伸入污水池內，吸水管的頂端位于虹吸罐內 高于排氣閥的位置，虹吸罐的底部一側設有一污水出口，污水出口通過三通管 道與兩個設置在地面上的臥式離心泵的入口分別連接，兩個臥式離心泵的出口 分別連接一出水管道，在虹吸罐的底部與污水出口相對的一側設有一排污閥。

　　2.根據權利要求1所述的一種污水池內污水抽取裝置，其特征在于：在虹 吸罐內的污水出口處設有一過濾網。

　　說明書

　　一種污水池內污水抽取裝置

　　技術領域：

　　本實用新型涉及一種污水池內污水抽取裝置。

　　背景技術：

　　目前，工廠內產生的污水集中至污水池后，都需要通過一個污水抽取裝置 將污水抽取出來進行污水處理，現有的污水抽取裝置包括設置在污水池內的潛 水泵和設置在污水池內側上部隔板上的電機，因潛水泵直接設置在污水池內， 很容易被污水池內的污物堵塞損壞，工作人員需要經常的對潛水泵進行維修， 增加了工作量，且對潛水泵維修時工作人員需要下到污水池內側上部的隔板上， 將潛水泵從污水中取出，操作麻煩，費時費力，大大增加了工作難度。

　　實用新型內容：

　　本實用新型為了彌補現有技術的不足，提供了一種污水池內污水抽取裝置， 它結構簡單，檢修方便，省時省力，減少了工作量，大大降低了工作難度，解 決了現有技術中存在的問題。

　　本實用新型為解決上述技術問題所采用的技術方案是：

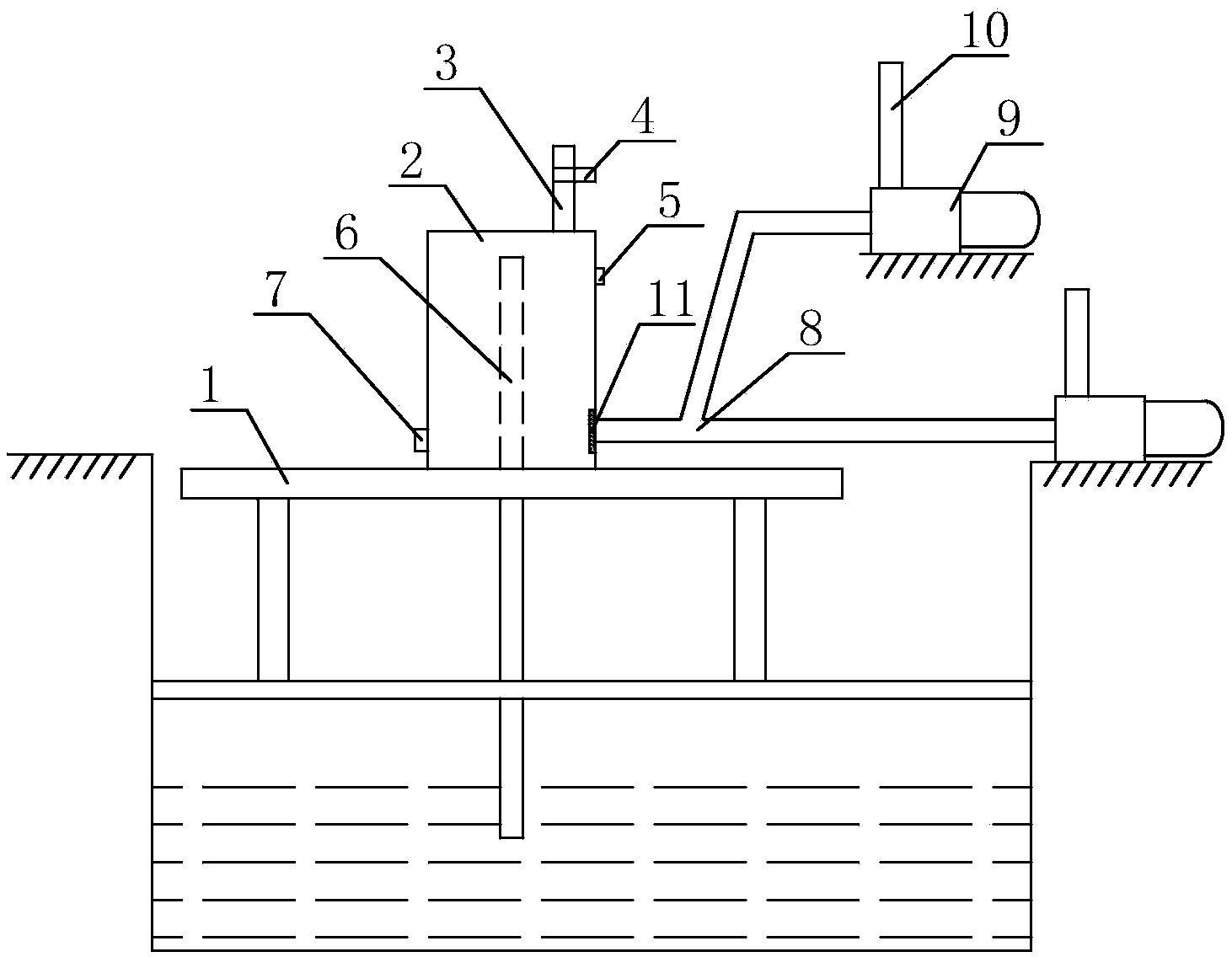

　　一種污水池內污水抽取裝置，包括設在污水池內側上部隔板上的支架，在 支架上設有一虹吸罐，在虹吸罐的頂部設有加水管，在加水管上設有水閥，在 虹吸罐的上部一側設有一排氣閥，在虹吸罐內設有一豎直設置的吸水管，吸水 管的底端穿過隔板伸入污水池內，吸水管的頂端位于虹吸罐內高于排氣閥的位 置，虹吸罐的底部一側設有一污水出口，污水出口通過三通管道與兩個設置在 地面上的臥式離心泵的入口分別連接，兩個臥式離心泵的出口分別連接一出水 管道，在虹吸罐的底部與污水出口相對的一側設有一排污閥。

　　在虹吸罐內的污水出口處設有一過濾網。

　　本實用新型采用上述方案，結構簡單，檢修方便，省時省力，通過臥式離 心泵代替潛水泵，且將臥式離心泵設置在污水池外側的地面上，同時將臥式離 心泵與設在隔板上的支架上的虹吸罐配合工作，有效避免了水泵被污水中的污 物堵塞的情況，減少了水泵的維修次數，減少了工作量，大大降低了工作難度。
