申請日2014.04.25

　　公開(公告)日2014.11.12

　　IPC分類號C02F11/14; C02F11/12

　　摘要

　　本實用新型公開了一種配置濃縮罐的疊片式污泥脫水機，它包括濃縮部和脫水部，濃縮部為一濃縮罐，濃縮罐濾芯采用疊片式過濾裝置，脫水部為一污泥脫水機，污泥脫水機也采用疊片式過濾裝置，且污泥脫水機的螺旋推進器(31)的螺距逐漸變小，在螺旋推進器(31)旋轉過程中，污水逐漸被擠壓排出過濾裝置，本實用新型的有益效果是：它具有濃縮效率高、效果好、污泥脫水效果好、設備利用率高和生產成本低的優點。

　　權利要求書

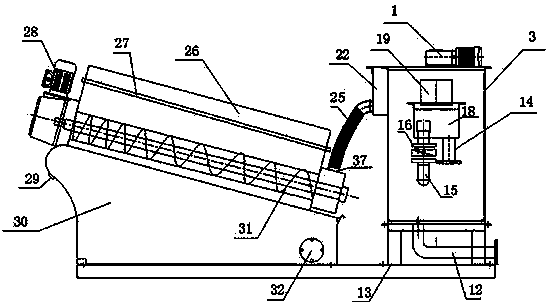

　　1.一種配置濃縮罐的疊片式污泥脫水機，其特征在于：它包括濃縮罐和污泥脫水機，濃縮罐包括罐體(3)、溢流口(19)、減速電機(1)、轉動桿(21)、上攪拌槳、濃縮部旋轉軸(20)、濃縮部主體(17)、濃縮液排水管(6)、下攪拌槳(8)、軸承座(9)、清洗噴淋管(10)、絮凝劑入口管(7)、橋架(13)、總污泥進口管(11)和污泥出口槽(22)，罐體(3)安裝在橋架(13)上，罐體(3)上端安裝有減速電機(1)，罐體(3)的底部上表面中心位置安裝有軸承座(9)，罐體(3)的上側壁上開設有溢流口(19)，罐體(3)的上側壁上設置有污泥出口槽(22)，罐體(3)的底部安裝有總污泥進口管(11)，罐體(3)的下側壁上安裝有絮凝劑入口管(7)，轉動桿(21)上端與減速電機(1)連接，轉動桿(21)下端安裝在軸承座(9)里，轉動桿(21)主體上從上往下依次固定連接上攪拌槳、濃縮部旋轉軸(20)、下攪拌槳(8)，濃縮部旋轉軸(20)和下攪拌槳(8)之間的轉動桿(21)上從上往下依次套裝有濃縮部主體(17)和濃縮液排水管(6)，濃縮液排水管(6)上端與濃縮部主體(17)下端密封連接，所述的濃縮部主體(17)包括鎖緊蓋(23)、固定環、流動環和尼龍座套(5)，固定環和流動環呈疊片式的安裝在鎖緊蓋(23)和尼龍座套(5)之間，濃縮部旋轉軸(20)下端與尼龍座套(5)固定連接，所述的污泥脫水機包括脫水機外殼(26)、驅動電機(28)、濾液回收裝置(30)、螺旋推進器(31)和疊片過濾裝置，濾液回收裝置(30)設置于脫水機外殼(26)下方且與脫水機外殼(26)內部連通，所述疊片過濾裝置包括多個固定環(35)、多個流動環(36)和多個壓板(34)，兩個相鄰壓板(34)之間設置有多個固定環(35)，兩個相鄰的固定環(35)之間設置有一個流動環(36)，疊片過濾裝置傾斜設置在脫水機外殼(26)內，所述螺旋推進器(31)傾斜設置在疊片過濾裝置內部，螺旋推進器(31)水平位置高的一端與設于脫水機外殼(26)外的驅動電機(28)連接，所述脫水機外殼(28)還設置有出泥口(29)和進泥口(37)，所述的出泥口(29)正對疊片裝置水平位置高的一端，所述進泥口(37)正對疊片裝置水平位置低的一端，進泥口(37)連接一污泥輸送管(25)，污泥輸送管(25)的另一端與污泥出口槽(22)相連接。

　　2.根據權利要求1所述的一種配置濃縮罐的疊片式污泥脫水機，其特征在于：所述的罐體(3)側壁上設置有一濾液排液槽(18)，濾液排液槽(18)內開設有兩個通孔，其中右邊通孔與濾液排放管(14)密封連接，左邊通孔與水管(15)的另一端密封連接，水管(15)的中部設置有一蝶閥(16)。

　　3.根據權利要求1所述的一種配置濃縮罐的疊片式污泥脫水機，其特征在于：所述的上攪拌槳包括一橫梁(2)和兩個攪拌葉片(4)，橫梁(2)中部與轉動桿(21)固定連接，橫梁(2)的兩端豎直方向向下固定連接有攪拌葉片(4)。

　　4.根據權利要求1所述的一種配置濃縮罐的疊片式污泥脫水機，其特征在于：所述的罐體(3)底部設置有清洗噴淋管(10)和放空口管(12)。

　　5.根據權利要求1所述的一種配置濃縮罐的疊片式污泥脫水機，其特征在于：所述的多個固定環(35)、多個流動環(36)和壓板(34)通過固定桿(33)與污泥脫水機外殼(26)連接，壓板(34)兩側和下端焊接在脫水機外殼(26)內。

　　6.根據權利要求1所述的一種配置濃縮罐的疊片式污泥脫水機，其特征在于：所述的螺旋推進器(31)傾斜角度與疊片過濾裝置傾斜角度相同，且其螺距從低處往高處依次遞減。

　　7.根據權利要求1所述的一種配置濃縮罐的疊片式污泥脫水機，其特征在于：所述的脫水機外殼(26)與疊片過濾裝置傾斜角度相同。

　　8.根據權利要求1所述的一種配置濃縮罐的疊片式污泥脫水機，其特征在于：所述的脫水機外殼(26)上方還設置有一噴淋水管(27)，噴淋水管(27)正對疊片過濾裝置方向上開設有多個小孔。

　　9.根據權利要求1所述的一種配置濃縮罐的疊片式污泥脫水機，其特征在于：所述的濾液回收裝置開設有一濾液排放口(32)。

　　說明書

　　一種配置濃縮罐的疊片式污泥脫水機

　　技術領域

　　本實用新型涉及污泥脫水機，特別是一種配置濃縮罐的疊片式污泥脫水機。

　　背景技術

　　疊片式污泥脫水機一般用于對含水量較大的污泥進行脫水，廣泛用于市政污水處理工程以及石化、輕工、化纖、造紙、制藥、皮革等工業行業的水處理系統。脫水機的疊片主體是由固定環和游動環相互層疊，螺旋軸貫穿其中形成的過濾裝置，前段為濃縮部，后段為脫水部;從濃縮段到脫水段，相互層疊的固定環和游動環之間的濾縫逐漸變小，同時貫穿于固定環和游動環組成的筒體內的螺旋裝置的螺距也逐漸變小，螺旋軸的旋轉在推動污泥從濃縮部輸送到脫水部的同時，也不斷帶動游動環清掃濾縫，防止堵塞;具有適用性廣、不易堵塞、結構緊湊占地小、操作安全簡便等優點。現有的疊片脫水機濃縮部與脫水部設置在一起，且濃縮部濃縮效果較差，在實際工作時，大部分待處理的含泥污水的含水量非常大，通常達到95% ～ 99.8%，因而污水中污泥含量較低，只通過濃縮部來完成污水的濃縮，濃縮部輸送到脫水部的污水，污泥含量依然達不到要求，導致了設備利用率低，增加了脫水成本。

　　實用新型內容

　　本實用新型的目的在于克服現有技術的缺點，提供一種配置濃縮罐的疊片式污泥脫水機。

　　本實用新型的目的通過以下技術方案來實現：一種配置濃縮罐的疊片式污泥脫水機，它包括濃縮罐和污泥脫水機，濃縮罐包括罐體、溢流口、減速電機、轉動桿、上攪拌槳、濃縮部旋轉軸、濃縮部主體、濃縮液排水管、下攪拌槳、軸承座、清洗噴淋管、絮凝劑入口管、橋架、總污泥進口管和污泥出口槽，罐體安裝在橋架上，罐體上端安裝有減速電機，罐體的底部上表面中心位置安裝有軸承座，罐體的上側壁上開設有溢流口，罐體的上側壁上設置有污泥出口槽，罐體的底部安裝有總污泥進口管，罐體的下側壁上安裝有絮凝劑入口管，轉動桿上端與減速電機連接，轉動桿下端安裝在軸承座里，轉動桿主體上從上往下依次固定連接上攪拌槳、濃縮部旋轉軸、下攪拌槳，濃縮部旋轉軸和下攪拌槳之間的轉動桿上從上往下依次套裝有濃縮部主體和濃縮液排水管，濃縮液排水管上端與濃縮部主體下端密封連接，所述的濃縮部主體包括鎖緊蓋、固定環、流動環和尼龍座套，固定環和流動環呈疊片式的安裝在鎖緊蓋和尼龍座套之間，濃縮部旋轉軸下端與尼龍座套5固定連接，所述的污泥脫水機包括脫水機外殼、驅動電機、濾液回收裝置、螺旋推進器和疊片過濾裝置，濾液回收裝置設置于脫水機外殼下方且與脫水機外殼內部連通，所述疊片過濾裝置包括多個固定環、多個流動環和多個壓板，兩個相鄰壓板之間設置有多個固定環，兩個相鄰的固定環之間設置有一個流動環，疊片過濾裝置傾斜設置在脫水機外殼內，所述螺旋推進器傾斜設置在疊片過濾裝置內部，螺旋推進器水平位置高的一端與設于脫水機外殼外的驅動電機連接，所述脫水機外殼還設置有出泥口和進泥口，所述的出泥口正對疊片裝置水平位置高的一端，所述進泥口正對疊片裝置水平位置低的一端，進泥口連接一污泥輸送管，污泥輸送管的另一端與污泥出口槽相連接。

　　所述的罐體側壁上設置有一濾液排液槽，濾液排液槽內開設有兩個通孔，其中右邊通孔與濾液排放管密封連接，左邊通孔與水管的另一端密封連接，水管的中部設置有一蝶閥。

　　所述的上攪拌槳包括一橫梁和兩個攪拌葉片，橫梁中部與轉動桿固定連接，橫梁的兩端豎直方向向下固定連接有攪拌葉片。

　　所述的罐體3底部設置有清洗噴淋管和放空口管。

　　所述的多個固定環、多個流動環和壓板通過固定桿與污泥脫水機外殼連接，壓板兩側和下端焊接在脫水機外殼內。

　　所述的螺旋推進器傾斜角度與疊片過濾裝置傾斜角度相同，且其螺距從低處往高處依次遞減。

　　所述的脫水機外殼與疊片過濾裝置傾斜角度相同。

　　所述的脫水機外殼上方還設置有一噴淋水管，噴淋水管正對疊片過濾裝置方向上開設有多個小孔。

　　所述的濾液回收裝置開設有一濾液排放口。

　　本實用新型具有以下優點：本實用新型的污泥脫水機，將脫水部和濃縮部徹底分開，且濃縮部采用濃縮效率高和效果好的濃縮罐，使?jié)饪s罐輸送到脫水機的污泥完全達到要求濃度，因而使整套設備脫水效率高，成本低，且濃縮罐和污泥脫水機均采用防堵塞的疊片式脫水裝置，使整套設備運行時不會堵塞，增加了設備運行的流暢性，提高了生產料率。
