申請日2014.04.25
公開(公告)日2014.11.12
IPC分類號C02F3/30
摘要
本發明描述了用于生物處理水和/或污水的方法和裝置。該方法和裝置間歇曝氣以提高生物脫氮效果。有的方法和裝置還含有前置混和區。根據間隙曝氣區的工作狀態，該前置混和區處于厭氧或缺氧狀態。該混和區強化了脫氮效果，并通過培養聚磷菌增加了生物除磷功能。該方法和裝置都可用脈動式混和裝置混和。由于該脈動式混和裝置由空氣驅動，不含機械動件，混和力強，降低了整個處理裝置的維護與管理要求以及能耗，并在有的應用中有效降低了濾膜的堵塞，以及強化填料的脫膜，提高了反應器的性能。
權利要求書
1.一種處理水和污水的生物工藝，其中包含：
(a)一個具有進口和出口的反應池與后面一個對該反應池出流進行固液 分離的沉淀池;
(b)所述反應池內含有混和裝置與曝氣裝置;
(c)所述曝氣裝置間歇性地開啟與關閉;
(d)所述混和裝置至少在所述曝氣裝置關閉時工作;
(e)所述混和裝置由空氣驅動，并能夠使反應池內的液體產生脈動式的 提升運動;
(f)一種將所述沉淀池污泥回流到所述反應池的方法。
2.一種處理水和污水的生物工藝，其中包含：
(a)一個具有進口和出口的反應池與后面一個對該反應池出流進行固液 分離的沉淀池;
(b)一種將所述反應池分割成一個混和區和一個間歇曝氣區的方法;
(c)所述混和區內含有混和裝置;
(d)所述間歇曝氣區內含有混和裝置和曝氣裝置;
(e)所述間歇曝氣區內的曝氣裝置間歇性地開啟與關閉;
(f)所述間歇曝氣區內的混和裝置至少在所述曝氣裝置關閉時工作;
(g)一種將所述沉淀池污泥回流到所述反應池的方法。
3.如權利要求2所述的工藝，其特征在于，所述混和裝置由空氣驅動， 并能夠使反應池內的液體產生脈動式的提升運動。
4.如權利要求2所述的工藝，其特征在于，在所述間歇曝氣區內含有一 種將混和液回流到所述混和區的方法。
5.一種處理水和污水的反應器，其中包含：
(a)一個具有進口、出口和間歇曝氣區的的池子;
(b)所述間歇曝氣區內含有曝氣裝置、混和裝置和保留微生物的方法;
(c)所述曝氣裝置間歇性地開啟與關閉;
(d)所述混和裝置至少在所述曝氣裝置關閉時工作。
6.如權利要求5所述的反應器，其特征在于，所述混和裝置由空氣驅動， 并能夠使液體產生脈動式的提升運動。
7.如權利要求5所述的反應器，其特征在于，所述保留微生物的方法是 濾膜。
8.如權利要求7所述的反應器，還包括一個在間歇曝氣區的上游并含有 混和裝置的混和區，以及一種將間歇曝氣區內的混和液回流到所述混和區的方 法。
9.如權利要求5所述的反應器，其特征在于，所述保留微生物的方法是 固定或懸浮填料，并且還包括一個沉淀池用于去除所述反應器出流的固體。
10.如權利要求9所述的反應器，還包括一個在間歇曝氣區的上游并含有 混和裝置的混和區，以及一種將間歇曝氣區內的混和液回流到所述混和區的方 法。
11.一種處理水和污水的方法，其中包含：
(a)一個具有進口、出口和間歇曝氣區的的池子;
(b)所述間歇曝氣區內含有曝氣裝置、混和裝置和保留微生物的方法;
(c)所述曝氣裝置間歇性地開啟與關閉;
(d)所述混和裝置至少在所述曝氣裝置關閉時工作。
12.如權利要求11所述的方法，其特征在于，所述混和裝置由空氣驅動， 并能夠使液體產生脈動式的提升運動。
13.如權利要求11所述的方法，其特征在于，所述保留微生物的方法是 濾膜。
14.如權利要求13所述的方法，還包括一個在間歇曝氣區的上游并含有 混和裝置的混和區，以及一種將間歇曝氣區內的混和液回流到所述混和區的方 法。
15.如權利要求11所述的方法，其特征在于，所述保留微生物的方法是 固定或懸浮填料，并且還包括一個沉淀池用于去除所述反應器出流的固體。
16.如權利要求15所述的反應器，還包括一個在間歇曝氣區的上游并含 有混和裝置的混和區，以及一種將間歇曝氣區內的混和液回流到所述混和區的 方法。
17.一種處理水和污水的生物工藝，其包括權利要求1-4中的任一技術特 征或技術特征的任意組合。
18.一種處理水和污水的反應器，其包括權利要求5-10中的任一技術特 征或技術特征的任意組合。
19.一種處理水和污水的方法，其包括權利要求11-16中的任一技術特征 或技術特征的任意組合。
說明書
水和污水的處理方法和裝置
引用的相關申請
本申請要求2013年5月10日的美國專利申請?zhí)?3/891，830的優先權。
技術背景
含有有機污染物的污水通常用生物法處理。懸浮生長法，通常也被稱為活 性污泥法，是最廣泛使用的生物法之一。例如，大多數市政污水處理廠在其二 級處理階段采用活性污泥法去除污水中的有機污染物。傳統活性污泥法包括一 個懸浮生長生物反應器(若在好氧條件下運行則稱之為曝氣池)和一個沉淀池 (通常稱之為沉淀池)。污水和從沉淀池回流的活性污泥進入曝氣池�？諝饣� 氧氣通過曝氣系統供至曝氣池。在曝氣池中，污染物被降解。曝氣池的混和液 然后進入沉淀池進行固-液分離。沉淀池的上清液通過沉淀池的出口排出。 沉淀池中沉淀的大部分污泥被回流到曝氣池。剩余污泥被排放到污泥處置系統 進行進一步的處理。
在大多數情況下，污水中還含有各種型態的氮和磷。因?yàn)樗鼈兡芤鹗芗{ 水體中藻類的過快增長，他們也被稱為污水營養物質。此外，有機氮和氨在受 納水體中被氧化時會消耗氧。這些污水營養物也可在生物反應器中被去除。在 好氧條件下微生物可以將有機氮和氨轉化為硝酸鹽或亞硝酸鹽。這個過程被稱 為硝化。如果生物反應器或者其中的一部分是在缺氧狀態(無溶解氧(DO))， 微生物可以將硝酸鹽和亞硝酸鹽還原為氮?dú)�。這個過程被稱為反硝化。如果生 物反應器被維持在低溶解氧狀態，可以實現同時硝化/反硝化。如果好氧污泥 不斷地流經生物反應器的厭氧區，則可以馴化出有利于磷吸收的微生物，通常 稱之為聚磷微生物(PAO)。磷會隨著排放污泥被去處。
生物硝化與反硝化可經由多種方式實現。生物反應器或工藝可由兩個區或 兩個獨立的池子組成：好氧區(池)用于硝化，缺氧區(池)用于反硝化。活 性污泥從沉淀池回流到生物反應器中，以保持一定的微生物量進行硝化與反硝 化。如果缺氧區是在好氧區的前面，它被稱為“前缺氧”工藝。在這個工藝中， 進水中的有機物用作反硝化反應的電子給體，從而在反硝化過程中也使得部分 有機物得以去除。然而，該工藝依賴于最終污泥和混和液的回流向缺氧區提供 亞硝酸鹽/硝酸鹽。因此，只有在這些回流液中的亞硝酸鹽/硝酸鹽才能被去除。 在好氧區中總有一部分硝酸鹽/亞硝酸鹽(取決于回流比)永遠不會被回流到 缺氧區，從而限制了反硝化的程度。如果缺氧區是在好氧區之后，它被稱為“后 缺氧”工藝。這一工藝不能利用進水中的有機碳進行反硝化。因此，反硝化速 度通常非常緩慢，通常需用外加碳源來促進反硝化。外加碳源的方法增加了操 作的復雜性和費用。
此外，還有一種交替好氧-缺氧工藝(AAA)用于硝化與反硝化以去除總 氮。該工藝的生物反應器不分段，而是在同一體積內，在不同時間分別創造好 氧和缺氧條件。曝氣用于創造好氧條件進行硝化，然后停止曝氣以創造缺氧條 件進行反硝化。
序批式生物反應器(SBR)可以在同一個池子內進行硝化、反硝化和固 液分離。在曝氣期間進行硝化，在進水和混和期間進行反硝化。污泥在沉淀期 間沉淀并被保留在池內。然而，在新的進水周期開始之前，硝化后上清液中的 部分硝酸鹽必須被撇出。出水中的硝酸鹽濃度取決于進水中的總氮濃度和一個 處理周期內進水體積所占池子總體積之比。因此，只有在撇除上清液后存留在 池內的部分硝酸鹽才可被反硝化。由于SBR工藝不太可能對上清液進行頻繁但 小體積的撇除，因此，出水中總的硝酸鹽濃度不能夠保持在所希望的低水平。 此外，上清液撇除過程中使用許多機械動件;它們可能會出問題并影響操作。
如果需要同時去除氮和磷，則必須使用更復雜的工藝。這些工藝應當有厭 氧條件以培養聚磷微生物，缺氧條件進行反硝化，和好氧條件以氧化有機污染 物和進行硝化。
圖1展示了傳統的用于去除總氮的前缺氧工藝。它有一個用于反硝化的缺 氧區和后面一個用于去除生物耗氧量(BOD)和硝化的好氧區。好氧區連續曝 氣。好氧區混和液被強制回流到缺氧區以提供硝酸鹽。混和液從好氧區流到沉 淀池進行固-液分離。沉淀池中沉淀的污泥被回流到缺氧區以提供生物處理所 需的微生物，上清液則排出。缺氧區通常通過機械設備進行連續混和。
圖2展示了傳統的用于去除總氮與磷的厭氧-缺氧-好氧(A2O)工藝。它 在圖1所示的前缺氧工藝之前加了一個厭氧區，用以培養PAO。因此，該工藝 又具有除磷功能。
附著生長工藝，也稱之為生物膜法，若填料全部浸沒在水中還被稱為接觸 氧化工藝，也被用于污水處理。它采用固定的或移動的填料以維持反應器內的 微生物。附著生長工藝通常不需要從沉淀池回流污泥來維持生物反應器的生物 量。圖3展示了傳統的附著生長工藝。填料可以是固定的，也可以是懸浮的。 若采用懸浮填料，在反應器的出口須用一個隔網防止填料雖出流進入沉淀池。 反應池需要連續曝氣，利用填料表面附著的生物膜降解進水中的污染物�；旌� 液從反應池流到沉淀池進行固-液分離。沉淀池的上清液排出。沉淀池沉淀 的剩余污泥通常無需回流到前面的反應池。
膜生物反應器(MBR)利用濾膜將污泥截流在反應器中，降解進水中的污 染物。圖4展示了傳統的膜生物反應器。它通常在連續好氧條件下運行。處理 過的水在壓力或抽力的作用下經過濾膜過濾后直接排放�；钚晕勰喙腆w被濾膜 截流在反應器內。它能保持較高的污泥濃度，因此可以承受較高的體積負荷。
發明簡述

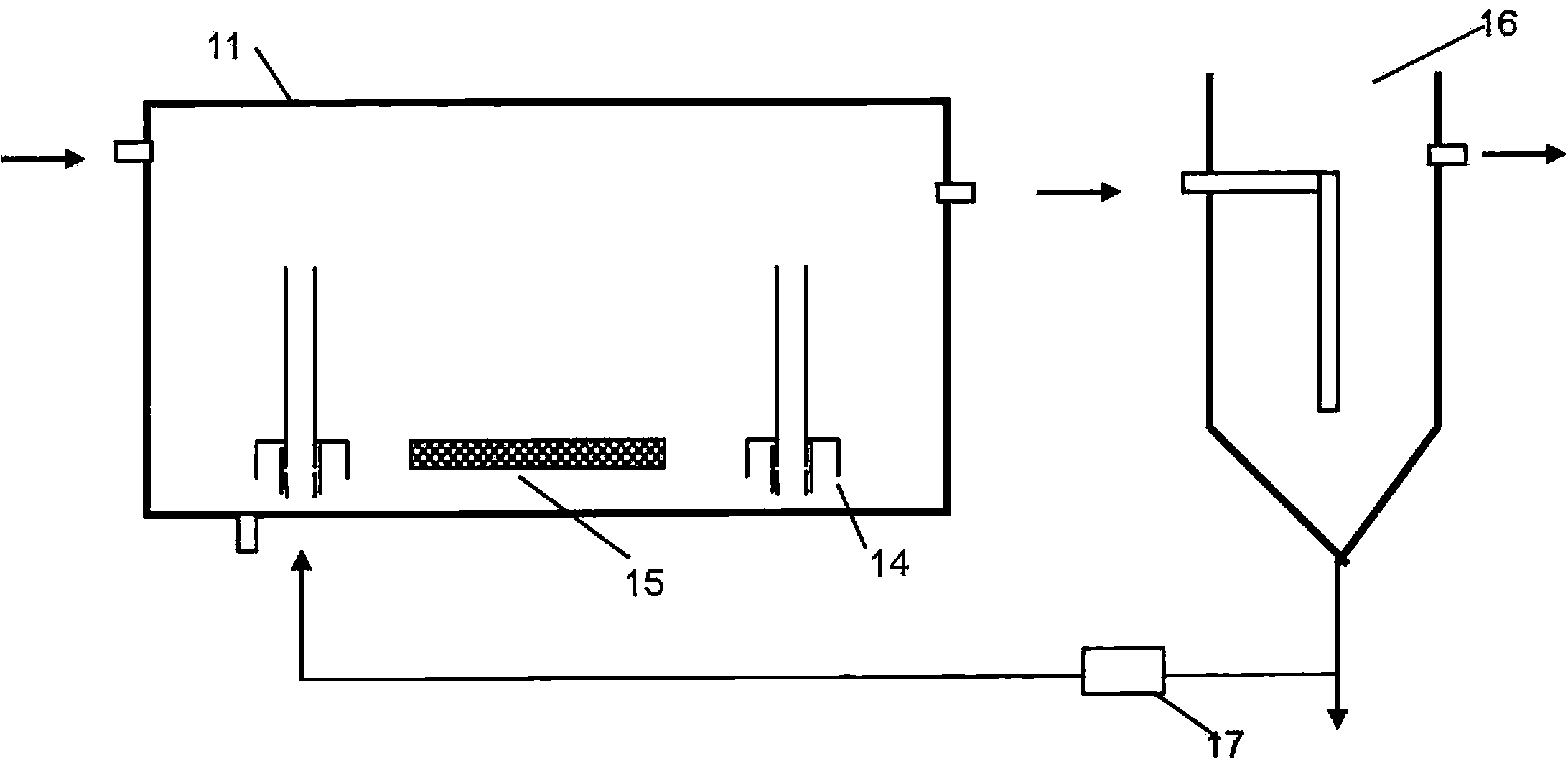

本發明所公開的一個實施例包括一個缺氧和好氧交替運行(間歇曝氣)的 生物處理裝置與方法，以實現在有氧和無氧條件下的生物反應。在曝氣/好氧 階段反應器內的BOD被轉化為二氧化碳，氨氮/有機氮被轉化為硝酸鹽或亞硝 酸鹽。在不曝氣/缺氧階段，反應器內的硝酸鹽或亞硝酸鹽被轉化為氮?dú)狻７?應器內的活性污泥由沉淀池回流。在缺氧階段由脈動式提升裝置進行混和。該 混和裝置由空氣驅動，不含任何機械動件，低能耗。當缺氧混和的時間延長后 會發生厭氧狀態，這會促進反應器內聚磷微生物的生長，實現生物除磷。
本發明所公開的又一實施例是含有混和區與間歇曝氣區的生物處理裝置。 該混和區在厭氧或缺氧條件下運行，因此能培養聚磷菌，實現生物除磷。反應 器內的活性污泥來源于回流的沉淀池污泥。某些情況下需將間歇曝氣區內的混 和液回流到混和區，強化處理效果�；旌蛥^(qū)與間歇曝氣區可由脈動式提升裝置 進行混和。
本發明所公開的又一實施例包括間歇曝氣的膜生物反應器與方法。它的上 游還可增加一個混和區，以提高生物處理效果。反應器可由由空氣驅動的脈動 式提升裝置進行混和。該脈動式提升裝置的強力紊動可降低膜的堵塞。
本發明所公開的又一實施例包括間歇曝氣的接觸氧化法反應器。它可采用 固定或懸浮填料。它的上游可增加一個混和區，以提高生物處理效果。反應器 可由脈動式提升裝置進行混和。該脈動式提升裝置還可強化脫膜，促進填料表 面的更新。
