申請日2014.02.28

　　公開(公告)日2014.08.27

　　IPC分類號C02F9/14

　　摘要

　　本實用新型提供了一種一體化生活水處理設備，包括連通在一起的左、右箱體，所述左箱體內設有上下兩層水平的填料支架，且箱體中央由豎直的第一隔板分隔為水解酸化室和接觸氧化室，所述第一隔板的邊緣開有連通兩室的通孔，所述接觸氧化室內的填料支架上開有曝氣機預留孔;所述右箱體由豎直的第二隔板、第三隔板分為消毒箱體、沉淀池箱體和設備箱體，所述消毒箱體內設有兩層水平的生物填料支架，且所述生物填料支架上開有曝氣機預留孔，所述沉淀池箱體內上部固定有收水堰，中部固定有斜管填料支架，下部固定有沉淀池泥斗，所述斜管填料支架和沉淀池泥斗之間設有穿孔布水管。本實用新型結構簡便，工藝流程簡單合理，大幅提升了生活污水的處理效果。

　　權利要求書

　　1.一體化生活水處理設備，其特征在于：包括通過管道連通在一起的左、 右箱體，

　　所述左箱體的頂端開有兩個檢查孔和一個通氣孔，外側壁的頂部分別開有 水泵接口和進水接口，所述左箱體內設有上下兩層水平的填料支架，且箱體中 央由豎直的第一隔板分隔為水解酸化室和接觸氧化室，所述第一隔板的邊緣開 有連通兩室的通孔，所述接觸氧化室內的填料支架上開有曝氣機預留孔;

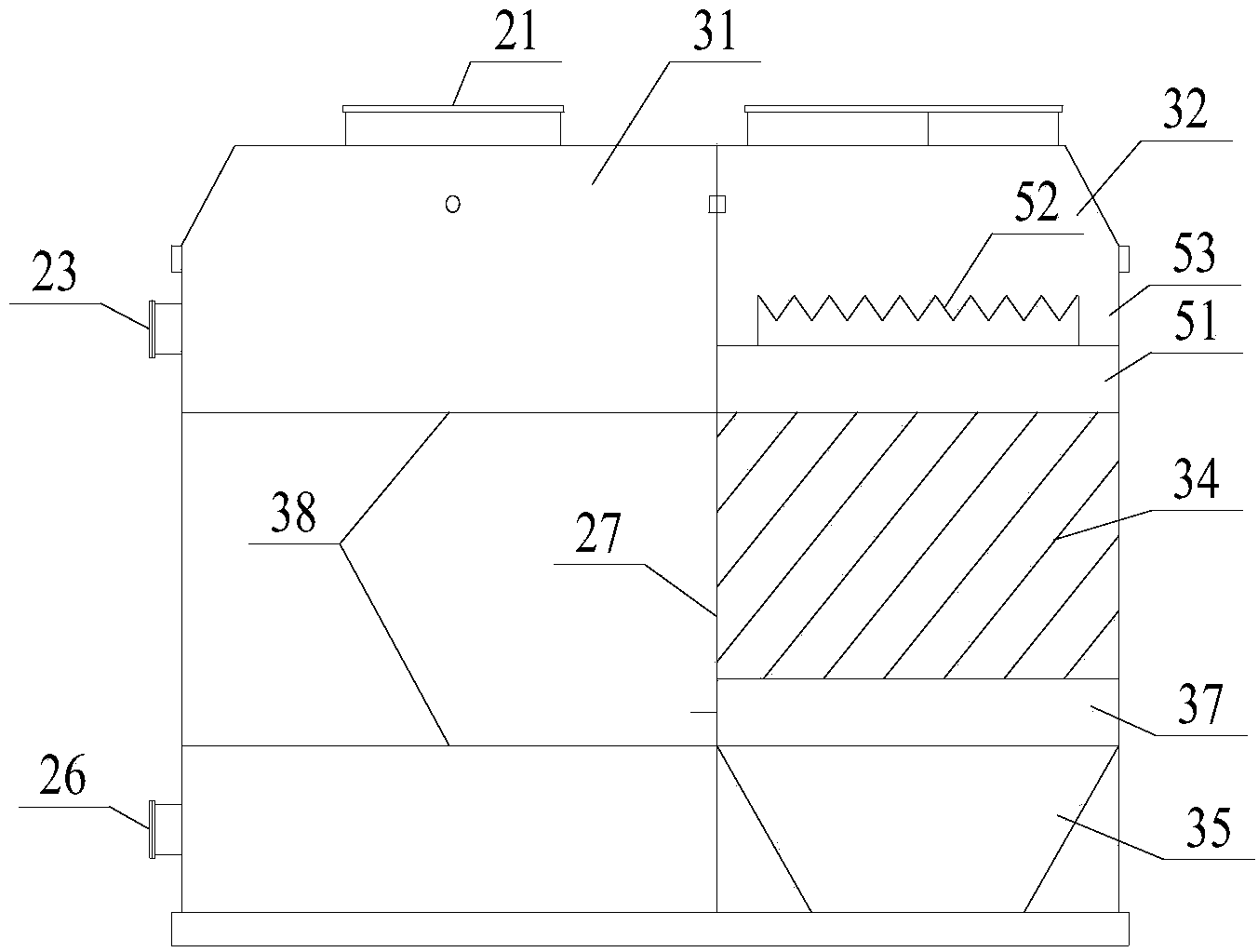

　　所述右箱體的頂端分別開有三個檢查孔和三個通氣孔，外側壁的頂部開有 進水接口，中部開有加藥孔，底部開有排水口和排渣口，所述右箱體由豎直的 第二隔板、第三隔板分為消毒箱體、沉淀池箱體和設備箱體，三個箱體分別與 三個檢查孔和三個通氣孔相對應，所述消毒箱體內設有兩層水平的生物填料支 架，且所述生物填料支架上開有曝氣機預留孔，所述沉淀池箱體內上部固定有 收水堰，中部固定有斜管填料支架，下部固定有沉淀池泥斗，所述斜管填料支 架和沉淀池泥斗之間設有穿孔布水管，所述設備箱體內設有電控箱。

　　2.根據權利要求1所述的一體化生活水處理設備，其特征在于：所述左、 右箱體為長方體，且其頂部為上小下大的梯形蓋體，所述蓋體的底端固定有一 圈由鋼管焊接而成的加強圈，箱體的頂端都開有電纜穿線孔，箱體的側壁上都 焊接有縱橫交叉的扁鋼加強筋，箱體的底端都固定有槽鋼底座。

　　3.根據權利要求1所述的一體化生活水處理設備，其特征在于：所述填料 支架由螺紋鋼焊接而成，中部焊接有一根橫向支撐的角鋼。

　　4.根據權利要求1所述的一體化生活水處理設備，其特征在于：所述通氣 孔的頂端都設有防雨帽。

　　5.根據權利要求1所述的一體化生活水處理設備，其特征在于：所述收水 堰下端為矩形環狀的堰體，堰體的內側的上方固定有齒狀的三角堰板，堰板與 沉淀池箱體的內壁形成收水槽，所述收水槽上開有通向沉淀池箱體底端的收水 堰出水孔。

　　6.根據權利要求1所述的一體化生活水處理設備，其特征在于：所述沉淀 池泥斗為上大下小的錐形漏斗狀。

　　7.根據權利要求1所述的一體化生活水處理設備，其特征在于：所述加藥 孔與箱體內的加藥管連通，所述加藥管頂部還設有加藥管止回閥。

　　說明書

　　一體化生活水處理設備

　　技術領域

　　本實用新型涉及水處理設備，特別涉及一種一體化生活水處理設備。

　　背景技術

　　生活污水中含有大量有機、無機污染物，必須經過一系列處理達標后才能 排入水體中，否則會對環境造成嚴重污染，危害人們的身體健康，但是現有的 生活污水處理設備結構復雜，處理的流程繁瑣，處理效果不佳。

　　實用新型內容

　　針對現有的一體化生活水處理設備存在的上述缺陷和問題，本實用新型實 施例的目的是提供一種簡便、處理效果好的一體化生活水處理設備。

　　為了達到上述目的，本實用新型實施提供如下技術方案：

　　一體化生活水處理設備，包括連通在一起的左、右箱體，所述左箱體的頂 端開有兩個檢查孔和一個通氣孔，外側壁的頂部分別開有水泵接口和進水接口， 所述左箱體內設有上下兩層水平的填料支架，且箱體中央由豎直的第一隔板分 隔為水解酸化室和接觸氧化室，所述第一隔板的邊緣開有連通兩室的通孔，所 述接觸氧化室內的填料支架上開有曝氣機預留孔;所述右箱體的頂端分別開有 三個檢查孔和三個通氣孔，外側壁的頂部開有進水接口，中部開有加藥孔，底 部開有排水口和排渣口，所述右箱體由豎直的第二隔板、第三隔板分為消毒箱 體、沉淀池箱體和設備箱體，三個箱體分別與三個檢查孔和三個通氣孔相對應， 所述消毒箱體內設有兩層水平的生物填料支架，且所述生物填料支架上開有曝 氣機預留孔，所述沉淀池箱體內上部固定有收水堰，中部固定有斜管填料支架， 下部固定有沉淀池泥斗，所述斜管填料支架和沉淀池泥斗之間設有穿孔布水管， 所述設備箱體內設有電控箱。

　　進一步的技術方案，所述左、右箱體為長方體，且其頂部為上小下大的梯 形蓋體，所述蓋體的底端固定有一圈由鋼管焊接而成的加強圈，箱體的頂端都 開有電纜穿線孔，箱體的側壁上都焊接有縱橫交叉的扁鋼加強筋，箱體的底端 都固定有槽鋼底座。

　　進一步的技術方案，所述填料支架由螺紋鋼焊接而成，中部焊接有一根橫 向支撐的角鋼。

　　進一步的技術方案，所述通氣孔的頂端都設有防雨帽。

　　進一步的技術方案，所述收水堰下端為矩形環狀的堰體，堰體的內側的上 方固定有齒狀的三角堰板，堰板與沉淀池箱體的內壁形成收水槽，所述收水槽 上開有通向沉淀池箱體底端的收水堰出水孔。

　　進一步的技術方案，所述沉淀池泥斗為上大下小的錐形漏斗狀。

　　所述加藥孔與箱體內的加藥管連通，所述加藥管頂部還設有加藥管止回閥。

　　本實用新型提供的一體化生活水處理設備結構簡便，工藝流程簡單合理， 大幅提升了生活污水的處理效果。
