申請日2014.02.28

　　公開(公告)日2014.08.27

　　IPC分類號C02F3/10; C02F3/00

　　摘要

　　本實用新型提供了一種水處理填料，包括豎直設在水中的多個柔性的填料帶，所述填料帶的一端或兩端固定，所述填料帶為長條狀，中間穿有一條支撐鐵絲，所述鐵絲兩側的柔性條帶上分別設有多個橫向的切口，所述填料帶上還連接有多個隨水流飄動的柔性繩帶。本實用新型提供的水處理填料具有以下優點：凈化效果好，重量輕，投資少，運行費用低，使用壽命長，安裝、維護方便，易與其他設備配套使用等，因此，使用該填料具有較高的經濟效益和社會效益。

　　權利要求書

　　1.水處理填料，其特征在于：包括豎直設在水中的多個柔性的填料帶，所述填料帶的一端或兩端固定，所述填料帶為長條狀，中間穿有一條支撐鐵絲，所述鐵絲兩側的柔性條帶上分別設有多個橫向的切口，所述填料帶上還連接有多個隨水流飄動的柔性繩帶。

　　2.根據權利要求1所述的水處理填料，其特征在于：所述填料帶的底端固定在水底，上部隨水流漂浮。

　　3.根據權利要求1所述的水處理填料，其特征在于：所述填料帶上端和下端分別固定在矩形框架的上下邊上，多個所述框架并排設置。

　　4.根據權利要求1所述的水處理填料，其特征在于：所述鐵絲兩側的橫向切口左右交叉設置。

　　說明書

　　水處理填料

　　技術領域

　　本實用新型涉及水處理設施，特別涉及一種水處理填料。

　　背景技術

　　眾所周知，污水、廢水污染環境的問題日益凸顯，分析當前的占絕大多數的正在使用的治理污水、廢水技術情況，基本上是采用“化學處理方式”和“微生物處理方式”兩大類方式。

　　化學處理方式：目前的現狀是在被處理的污水、廢水中加入各種各樣的“化學絮凝劑”、“化學氧化劑”、“化學分解劑”、“化學還原劑”、“化學陰、陽離子聚合物”等等，不但成本特別高，大范圍推廣使用不起，廢水處理后產生的固體廢料、殘渣等數量不少，還含有更加難以處理的各種化學絮凝物、沉淀物、有毒有害的殘留物等等化學成分的物質，將這些使用化學法處理后的固體物質處理到不污染環境的程度，難度更大。而且在制造、生產這些眾多的化學處理藥劑的過程中不但需要消耗大量的化工原料、大量的能源，占用大量的土地使用大量的清水還會排出大量的廢水、廢氣繼續污染環境，有人稱為“二次污染”包括生產中的污染和使用中的污染。這種技術現在是占到處理污水、廢水的主要方面，目前從飲用水、自來水、醫院排出水到各種工業和生活污水的處理中絕大多數是采用這種方法。這種傳統的化學方式處理污水、廢水是一種“拆東墻補西墻”的辦法，處理了這部分，又污染了那部分，更何況由于制造這種產品很高的成本及昂貴的產品價格，對很多利潤效益較差的廠家來說是一個沉重的負擔，因為價格太貴的原因，不能夠大量、大面積的推廣使用。

　　微生物處理方式：又叫“生化處理”，這種方式雖然不用加入化學分解劑、絮凝劑等，是在占地面積極大的地方，做一個或者幾個大池子(或者是大罐)在其中培養大量的微生物、藻類等生命體，再將污水、廢水排放到這種池子中， 利用微生物、藻類在自身的生長中可以吸附、分解有毒、有害物質的特點進行處理。其固有的分解速度慢、設備投資大、尤其是占地面積太大并且受環境溫度的影響太大的問題一直沒有很好的解決。比如在北方地區最少半年不能使用，環境溫度低于零上15℃就明顯的降低其分解能力，低于零上8℃時就基本停止工作了,在冬季如果采用加溫的方法，保持最低的需要溫度，將耗費大量的能源(隨之產生的二氧化碳、廢氣、廢渣又造成多層次環境的污染就不再贅述了)，這是微生物、藻類等生命體的生命規律所決定，無法突破這個規律。另外，如果被處理的水中含有的有毒、有害的成分過高時也不能進行處理，會使微生物、藻類被毒死，所以使用這種方式只能是解決一部分問題，不能完全解決污水、廢水的處理問題，投資大、成本高、處理速度慢、占地面積大，是這類生化處理方法最致命的、不可克服的缺點。

　　實用新型內容

　　針對現有的水處理填料存在的上述缺陷和問題，本實用新型實施例的目的是提供一種污染小、處理效果好的水處理填料。

　　為了達到上述目的，本實用新型實施提供如下技術方案：

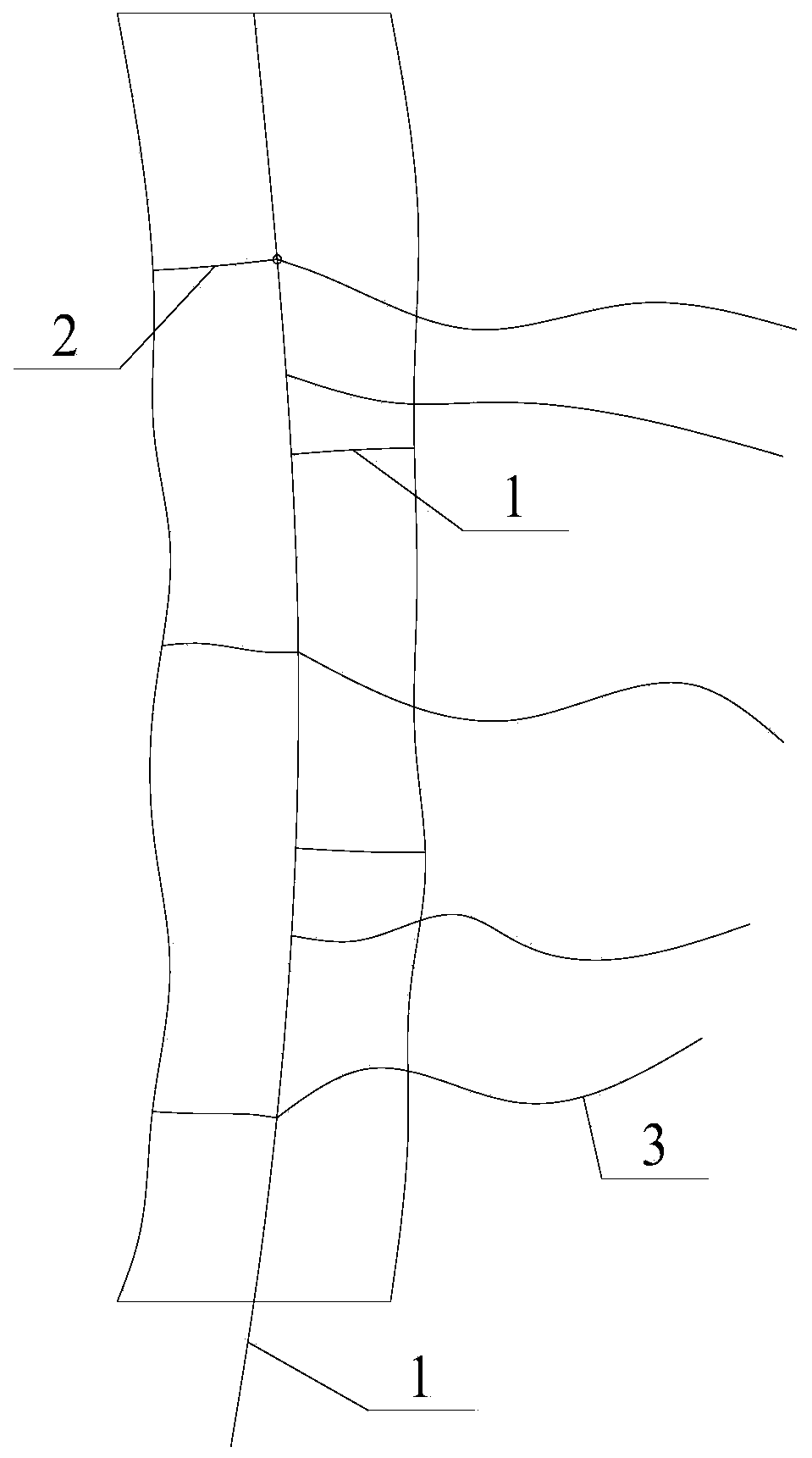

　　水處理填料，包括豎直設在水中的多個柔性的填料帶，所述填料帶的一端或兩端固定，所述填料帶為長條狀，中間穿有一條支撐鐵絲，所述鐵絲兩側的柔性條帶上分別設有多個橫向的切口，所述填料帶上還連接有多個隨水流飄動的柔性繩帶。

　　進一步的技術方案，所述填料帶的底端固定在水底，上部隨水流漂浮。

　　進一步的技術方案，所述填料帶上端和下端分別固定在矩形框架的上下邊上，多個所述框架并排設置。

　　進一步的技術方案，所述鐵絲兩側的橫向切口左右交叉設置。

　　進一步的技術方案，所述填料帶和柔性繩帶的材質為聚乙烯、聚丙烯或尼龍。

　　本實用新型提供的水處理填料具有以下優點：凈化效果好，重量輕，投資少，運行費用低，使用壽命長，安裝、維護方便，易與其他設備配套使用等，因此，使用該填料具有較高的經濟效益和社會效益。
