申請日2014.02.28

　　公開(公告)日2014.08.27

　　IPC分類號C02F103/28; C02F9/02

　　摘要

　　本實用新型涉及造紙技術的技術領域，尤其是一種造紙用污水凈化系統，包括浮渣收集區，浮渣收集區的出口連接有浮渣壓濾機，浮渣收集區的下方設置有清水區，清水區的下方設置有兩層過濾網板，兩層過濾網板之間設置有顆粒過濾填料區，兩層過濾網板中的下層過濾網板下方設置有沉淀區。該造紙用污水凈化系統，結構緊湊，污水處理效果好。

　　權利要求書

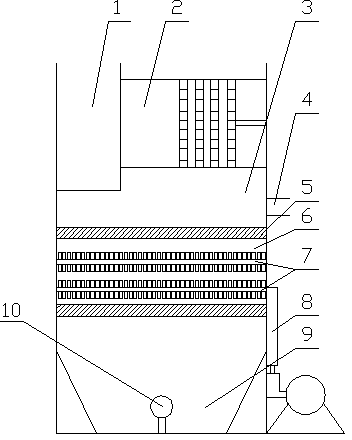

　　1.一種造紙用污水凈化系統，其特征在于：包括浮渣收集區(1)，所述的浮渣收集區(1)的出口連接有浮渣壓濾機(2)，浮渣收集區(1)的下方設置有清水區(3)，所述的清水區(3)的下方設置有兩層過濾網板(5)，所述的兩層過濾網板(5)之間設置有顆粒過濾填料區(6)，兩層過濾網板(5)中的下層過濾網板(5)下方設置有沉淀區(9)。

　　2.根據權利要求1所述的造紙用污水凈化系統，其特征在于：所述的兩層過濾網板(5)之間還設置有兩層曝氣管(7)。

　　3.根據權利要求2所述的造紙用污水凈化系統，其特征在于：所述的清水區(3)上設置有出水口(4)，沉淀區(9)上設置有反沖洗裝置(8)。

　　4.根據權利要求3所述的造紙用污水凈化系統，其特征在于：所述的沉淀區(9)的底部設置有排污口(10)。

　　說明書

　　造紙用污水凈化系統

　　技術領域

　　本實用新型涉及造紙工藝的技術領域，尤其是一種造紙用污水凈化系統。

　　背景技術

　　造紙作為古代四大發明之一，它給人們的生活帶來了極大的方便。隨著經濟的快速發展，人們?cè)诎l(fā)展的同時卻對環境造成了極大的污染，造紙生產中所產生的廢水就是環境污染中比較典型的污染源之一，造紙生產過程中產生的廢水濃度比較高，含有大量的纖維、無機鹽、色素和揮發性氣體等，污染性極強。

　　目前，有一些不法的造紙廠家無良的將造紙產生的廢水直接就排放到了周邊的河流中，嚴重影響到了人們的生活，散發出來的惡臭味和有害氣體嚴重威脅著人們的健康。故對造紙污水問題，相關部門需要亟待整治。

　　實用新型內容

　　本實用新型要解決的技術問題是：為了解決上述背景技術中提出的問題,本實用新型提供一種造紙用污水凈化系統，結構緊湊，污水處理效果好。

　　本實用新型解決其技術問題所采用的技術方案是：一種造紙用污水凈化系統，包括浮渣收集區，浮渣收集區的出口連接有浮渣壓濾機，浮渣收集區的下方設置有清水區，清水區的下方設置有兩層過濾網板，兩層過濾網板之間設置有顆粒過濾填料區，兩層過濾網板中的下層過濾網板下方設置有沉淀區。

　　進一步限定：兩層過濾網板之間還設置有兩層曝氣管。

　　進一步限定：清水區上設置有出水口，沉淀區上設置有反沖洗裝置。

　　進一步限定：沉淀區的底部設置有排污口。

　　本實用新型的有益效果:該造紙用污水凈化系統，結構緊湊，占地面積小;可以有效處理造紙污水，處理效率高。
