申請日2014.04.24
公開(公告)日2014.08.20
IPC分類號C02F3/30
摘要

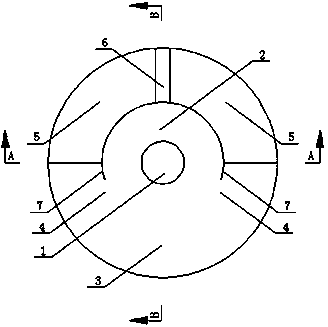

本發明涉及一種一體化污水處理裝置，包括一圓柱形殼體，圓柱形殼體的上端設有檢修口和排氣管，圓柱形殼體內部具有厭氧室、缺氧室、好氧室、混合室以及沉淀室，厭氧室位于圓柱形殼體內部的正中間位置，沉淀室位于圓柱形殼體內部的外環區域，厭氧室的底部設有進水管，厭氧室內設有厭氧室隔板出水孔，缺氧室位于沉淀室與厭氧室之間，沉淀室內設有沉淀室隔板進水孔，沉淀室的底部設有污泥斗，中間位置設有斜管，斜管上方設有集水槽，集水槽上連接有出水管。一體化污水處理裝置將所述缺氧室和所述好氧室兩個處理單元布置在同一圓柱形殼體內，使得其結構簡單緊湊，占地面積小。
權利要求書
1.一種一體化污水處理裝置，其特征在于，包括一圓柱形殼體，所述圓柱形殼體的上端設有檢修口和排氣管，所述圓柱形殼體內部具有厭氧室、缺氧室、好氧室、混合室以及沉淀室，所述厭氧室位于所述圓柱形殼體內部的正中間位置，所述沉淀室位于所述圓柱形殼體內部的外環區域，所述厭氧室的底部設有進水管，所述厭氧室內設有厭氧室隔板出水孔，所述缺氧室位于所述沉淀室與所述厭氧室之間，所述沉淀室內設有沉淀室隔板進水孔，所述沉淀室的底部設有污泥斗，中間位置設有斜管，所述斜管上方設有集水槽，所述集水槽上連接有出水管。
2.如權利要求1所述的一體化污水處理裝置，其特征在于：所述好氧室的底部設有與外界相連的曝氣管。
3.如權利要求1所述的一體化污水處理裝置，其特征在于：所述缺氧室的兩側邊緣處設有導流板。
4.如權利要求1所述的一體化污水處理裝置，其特征在于：所述污泥斗下方設有污泥管，所述污泥管上連接有剩余污泥排放管，所述污泥管與所述剩余污泥排放管之間設有剩余污泥排放閥。
5.如權利要求4所述的一體化污水處理裝置，其特征在于：所述污泥管還與所述進水管連接，且兩者之間設有回流污泥調節閥。
說明書
一體化污水處理裝置
技術領域
本發明涉及一種一體化污水處理裝置，用于處理生活中的污水。
背景技術
隨著現代工業和人口增加，城鄉居民生活污水對周?chē)h(huán)境造成的污染日趨嚴重，其中氮、磷等營養物質排入湖泊、水庫、港灣等水流緩慢的水體會造成藻類大量繁殖，使水體“富營養化”。目前生活污水同步脫氮除磷裝置主要由好氧、缺氧、厭氧等處理單元組合而成，在裝置設置方面主要有以下不足之處：1、好氧、缺氧、厭氧池各自單獨設置，結構龐大;2、各處理單元之間連接及回流管路較多，給日后維修和保養造成較多困難;3、處理對象較單一。
因此有必要設計一種新型的一體化污水處理裝置，以克服上述問題。
發明內容
本發明的目的在于克服現有技術之缺陷，提供了一種占地面積小、結構簡單、便于維護的一體化污水處理裝置。
本發明是這樣實現的：
本發明提供一種一體化污水處理裝置，包括一圓柱形殼體，所述圓柱形殼體的上端設有檢修口和排氣管，所述圓柱形殼體內部具有厭氧室、缺氧室、好氧室、混合室以及沉淀室，所述厭氧室位于所述圓柱形殼體內部的正中間位置，所述沉淀室位于所述圓柱形殼體內部的外環區域，所述厭氧室的底部設有進水管，所述厭氧室內設有厭氧室隔板出水孔，所述缺氧室位于所述沉淀室與所述厭氧室之間，所述沉淀室內設有沉淀室隔板進水孔，所述沉淀室的底部設有污泥斗，中間位置設有斜管，所述斜管上方設有集水槽，所述集水槽上連接有出水管。
進一步地，所述好氧室的底部設有與外界相連的曝氣管。
進一步地，所述缺氧室的兩側邊緣處設有導流板。
進一步地，所述污泥斗下方設有污泥管，所述污泥管上連接有剩余污泥排放管，所述污泥管與所述剩余污泥排放管之間設有剩余污泥排放閥。
進一步地，所述污泥管還與所述進水管連接，且兩者之間設有回流污泥調節閥。
本發明具有以下有益效果：
所述一體化污水處理裝置將所述缺氧室和所述好氧室兩個處理單元布置在同一圓柱形殼體內，使得其結構簡單緊湊，占地面積小。并且所述圓柱形殼體僅與進水管、出水管及污泥斗連接，不易滲漏，因此所述一體化污水處理裝置可采用地埋方式，對地面景觀影響也較小。
