申請日2014.04.24

　　公開(公告)日2014.08.27

　　IPC分類號C02F9/04

　　摘要

　　本發明涉及一種便于維護的高效污水處理裝置，包括多個之間通過連接管串聯起來的反應筒，起始端的反應筒設有供污水進入的進水管，最末端的反應筒設有輸送管;其特征在于：各反應筒設置在一由支撐柱支撐的平臺上，平臺的一側設有供人爬上平臺的爬梯，進水管及連接管的一側設有加藥管，平臺的下方設有臥式過濾罐，臥式過濾罐內由自下而上間隔設置的多塊過濾板，臥式過濾罐的下部設有排污管，排污管上設有控制閥門，輸送管與最底端的過濾室連通，臥式過濾罐的上部設有出水管。其是一種結構布局合理且污水處理效果好的便于維護的高效污水處理裝置，其能使污水在輸送過程中讓藥劑和污水充分混合反應，同時整個裝置高度低，便于維修。

　　權利要求書

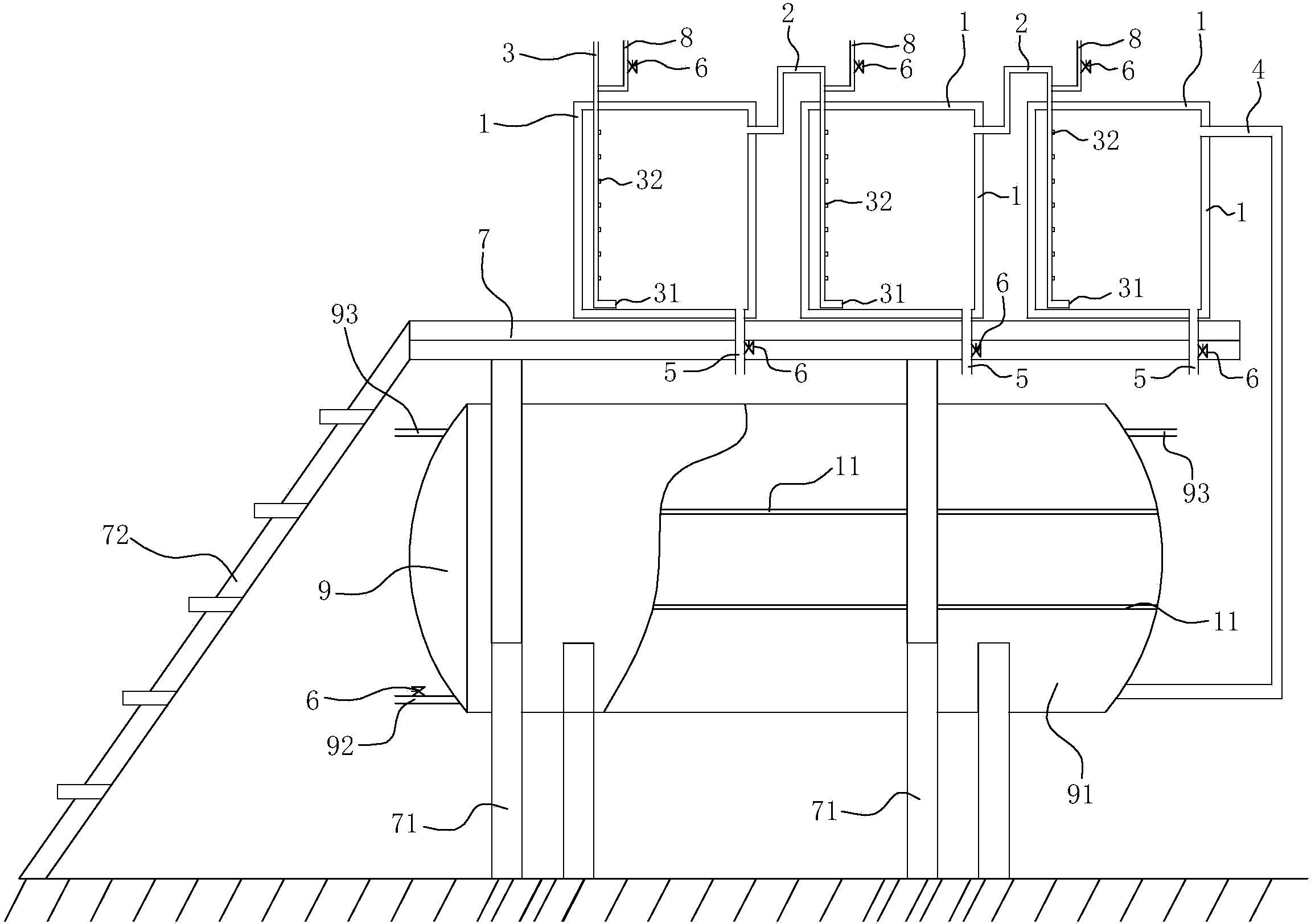

　　1.一種便于維護的高效污水處理裝置，包括多個之間通過連接管(2)串聯起來的反 應筒(1)，起始端的反應筒(1)設有供污水進入的進水管(3)，最末端的反應筒(1)設有供經 反應筒預處理后的污水排出的輸送管(4)，每個反應筒(1)的底部設有排廢管(5)，排廢管(5) 處設有控制閥門(6);其特征在于：所述各反應筒(1)設置在一由支撐柱(71)支撐的平臺(7) 上，平臺(7)的一側設有供人爬上平臺的爬梯(72)，所述進水管(3)及連接管(2)的一側設有 分別與進水管(3)和連接管(2)相通的加藥管(8)，加藥管(8)上設有控制閥門(6)，所述平臺 (7)的下方設有臥式過濾罐(9)，臥式過濾罐(9)內由自下而上間隔設置的多塊過濾板(11)分 隔成多個過濾室(91)，臥式過濾罐(9)的下部設有與最底端的過濾室(91)連通的排污管 (92)，排污管(92)上設有控制閥門(6)，所述輸送管(4)與最底端的過濾室(91)連通，臥式過 濾罐(9)的上部設有與最上端的過濾室(91)連通的出水管(93)。

　　2.根據權利要求1所述的便于維護的高效污水處理裝置，其特征在于：所述進水管 (3)設置在起始端的反應筒(1)的上部，進水管(3)一直向下延伸至反應筒(1)的一側底部， 進水管(3)的底部管口出水處(31)被折彎成與反應筒底端平行，位于反應筒內的進水管(3) 上均布設有與其底部管口出水處(31)于同一方向的第一噴水孔(32);各連接管(2)的進口端 與前一反應筒(1)的上部連通，各連接管(2)的底部管口出水處(21)被折彎成與反應筒(1)底 端平行，各連接管(2)的出口端從反應筒(1)的上部插入并一直向下延伸至反應筒(1)的底 部，位于反應筒(1)內的連接管(1)上均布設有與其底部管口出水(21)處于同一方向的第二 噴水孔(22);所述輸送管(4)設置在最末端的反應筒(1)的上部。

　　3.根據權利要求1所述的便于維護的高效污水處理裝置，其特征在于：所述進水管 (3)設置在起始端的反應筒(1)的底部，進水管(3)和起始端的反應筒(1)的底部之間依次設 有波紋管(11)、紊流罐(12)及過渡管(13);各連接管(2)的進口端與前一反應筒(1)的上部連 通，各連接管(2)的出口端和后一反應筒(1)的底部之間設有波紋管(11)、紊流罐(12)及過渡 管(13);所述輸送管(4)設置在最末端的反應筒(1)的上部。

　　4.根據權利要求3所述的便于維護的高效污水處理裝置，其特征在于：所述反應筒 (1)內部設有按一定間距設有多塊紊流板(10)，各紊流板(10)高度相同且到達反應筒(1)上 部，紊流板(10)的上部和反應筒(1)的頂部之間有一定間距。

　　5.根據權利要求4所述的便于維護的高效污水處理裝置，其特征在于：所述最靠近 反應筒(1)出口端的紊流板(10)的底部設有壓力孔(101)。

　　6.根據權利要求4或5所述的便于維護的高效污水處理裝置，其特征在于：所述紊 流板(10)有兩塊。

　　7.根據權利要求4或5所述的便于維護的高效污水處理裝置，其特征在于：所述各 紊流板(10)的迎水面為自上而下逐漸向反應筒出水方向傾斜的斜面(102)。

　　8.根據權利要求7所述的便于維護的高效污水處理裝置，其特征在于：所述紊流板 (10)的斜面與反應筒(1)底面之間的夾角(α)為120～140°。

　　9.根據權利要求1所述的便于維護的高效污水處理裝置，其特征在于：所述排污管 (92)布置在與輸送管(4)的相對一面的臥式過濾罐(9)上。

　　10.根據權利要求1所述的便于維護的高效污水處理裝置，其特征在于：所述出水 管(93)有兩根，分別布置在臥式過濾罐(9)上部的兩邊。

　　說明書

　　一種便于維護的高效污水處理裝置

　　技術領域

　　本發明涉及一種無水處理裝置，尤其涉及一種能實現多種絮凝藥劑、混合反應及沉 淀排出的便于維護的高效污水處理裝置。

　　背景技術

　　現有的污水處理裝置通常有多少裝置組合而成，每個裝置都有各種目的，大多都是 使化學藥劑與污水充分反應，在通過過濾器過濾到達污水處理的目的。

　　如一專利號為ZL201110085527.5(公告號為CN102134145B)的中國發明專利《污水處 理器》披露了這樣一種污水處理器，包括殼體、支撐板、殼體內的復合填料、殼體外與 殼體連接的進水管、出水管及供氣裝置，支撐板與復合填料之間設置穿孔曝氣器，穿孔 曝氣器由供氣管與外部的供氣裝置連接，其特征在于所述的殼體內設置一中心筒體，中 心筒體內上部設有布水器，下部設置微電解填料，所述微電解填料及中心筒體底部的開 口坐落在所述支撐板上，所述進水管由殼體上部引入中心筒體內與布水器相連;有一環 形向上敞開式的集水槽圍繞在中心筒體并高于復合填料的上部周圍，所述的出水管一端 與集水槽相連，出水管另一端穿過殼體引出;支撐板下方設中心導流筒，中心導流筒上 下端均為開口，中心導流筒上端與支撐板連接，中心導流筒內設有一加藥器，有一與加 藥器連接的加藥管向上穿過中心筒從殼體上部引出，與外部的加藥設備相連;所述殼體 內的復合填料環繞在中心筒體周圍并分為上、下兩層由支撐板支撐。

　　又如一申請?zhí)枮镃N201210300793.X(公開號為CN103570186A)的中國發明專利申請 《一種污水處理裝置》披露了這樣一種污水處理裝置，各池間按順序連通，在調節池、 反應池、絮凝池、聚凝池、好氧池、厭氧池、機械強制式固液分離池和沉淀池的底部均 設置有污泥收集斗，且在每個污泥收集斗的底部還安裝有排泥管，各排泥管相連通并與 污泥濃縮池相通，在排泥管上安裝有泵。

　　上述兩種裝置采用機械方式對裝置內的污水和藥劑進行混合和振動來處理污水，這 樣會使設備復雜，成本高，同時設備的高度很高，不易維護。

　　發明內容

　　本發明所要解決的技術問題是針對上述現有技術現狀而提供一種結構布局合理且污 水處理效果好的便于維護的高效污水處理裝置，該裝置能使污水在輸送過程中讓藥劑和 污水充分混合反應，同時整個裝置高度低，便于維修。

　　本發明解決上述技術問題所采用的技術方案為：一種便于維護的高效污水處理裝置， 包括多個之間通過連接管串聯起來的反應筒，起始端的反應筒設有供污水進入的進水管， 最末端的反應筒設有供經反應筒預處理后的污水排出的輸送管，每個反應筒的底部設有 排廢管，排廢管處設有控制閥門;其特征在于：所述各反應筒設置在一由支撐柱支撐的 平臺上，平臺的一側設有供人爬上平臺的爬梯，所述進水管及連接管的一側設有分別與 進水管和連接管相通的加藥管，加藥管上設有控制閥門，所述平臺的下方設有臥式過濾 罐，臥式過濾罐內由自下而上間隔設置的多塊過濾板分隔成多個過濾室，臥式過濾罐的 下部設有與最底端的過濾室連通的排污管，排污管上設有控制閥門，所述輸送管與最底 端的過濾室連通，臥式過濾罐的上部設有與最上端的過濾室連通的出水管。

　　作為反應筒的一種結構形式，上述進水管設置在起始端的反應筒的上部，進水管一 直向下延伸至反應筒的一側底部，進水管的底部管口出水處被折彎成與反應筒底端平行， 位于反應筒內的進水管上均布設有與其底部管口出水處于同一方向的第一噴水孔;各連 接管的進口端與前一反應筒的上部連通，各連接管的底部管口出水處被折彎成與反應筒 底端平行，各連接管的出口端從反應筒的上部插入并一直向下延伸至反應筒的底部，位 于反應筒內的連接管上均布設有與其底部管口出水處于同一方向的第二噴水孔;所述輸 送管設置在最末端的反應筒的上部。藥劑與污水混合水通過多個噴水孔噴出，這樣可以 使藥劑與污水混合水在反應筒內產生旋轉的漩流，便于藥劑和污水充分混合，使藥劑充 分反應。

　　上述進水管設置在起始端的反應筒的底部，進水管和起始端的反應筒的底部之間依 次設有波紋管、紊流罐及過渡管;各連接管的進口端與前一反應筒的上部連通，各連接 管的出口端和后一反應筒的底部之間設有波紋管、紊流罐及過渡管;所述輸送管設置在 最末端的反應筒的上部。污水首先通過波紋管，由于水流方向突然發生變動，這樣藥劑 與污水混合水在波紋管內發生撞擊，使藥劑與污水之間實現第一次沖擊混合，再進入紊 流罐進行紊流使藥劑與污水之間實現第二次紊流混合，之后在進入反應筒內，使藥劑和 污水充分混合，提升污水處理效果。

　　上述反應筒內部設有按一定間距設有多塊紊流板，各紊流板高度相同且到達反應筒 上部，紊流板的上部和反應筒的頂部之間有一定間距。受壓力的作用，混合水進入反應 筒，首先沖擊底部的紊流板，這樣藥劑與污水在反應筒遇到各種阻力會產生翻騰，最終 使藥劑與污水產生充分的混合，通過同樣原理，

　　上述最靠近反應筒出口端的紊流板的底部設有壓力孔。設置壓力孔能是混合水翻騰 效果更佳。

　　上述紊流板有兩塊，分別為第一紊流板和第二紊流板。紊流板的多少可根據反應筒 的大小不同進行相應設計。

　　上述各紊流板的迎水面為自上而下逐漸向反應筒出水方向傾斜的斜面。這樣混合水 沖擊斜面后會可以產生沖擊流，使藥劑與污水在反應筒產生更為強烈的翻騰，促進藥劑 與污水混合。

　　試驗證明，上述紊流板的斜面與反應筒底面之間的夾角以120～140°為佳

　　上述排污管布置在與輸送管的相對一面的臥式過濾罐上。通過連接管的進水沖刷， 反應之后的污水雜質體被連接管的進水沖到排污管那面，污水雜質體靠近排污管便于排 出。

　　上述出水管有兩根，分別布置在臥式過濾罐上部的兩邊。這樣可增加單位時間內的 出水量。

　　與現有技術相比，本發明的優點在于：

　　1、過濾罐體和藥物混合設備(反應筒)分開，這樣污水的處理能力大大加強，同時維 護時只需要爬上鋼平臺維護即可，解決了現有的污水處理采用一體化設計，雖然體積減 小了，但是維護和制造均不方面的問題。

　　2、采用過濾裝置是臥式過濾罐，而目前都是采用立式過濾罐，采用立式設計裝置的 高度會增加，在維護時工作人員存在較大的安全隱患。

　　3、本發明采用合理的形狀結構設計，使藥劑與污水之間能夠充分的混合反應，不需 要借住外力，如攪拌，加熱等方法使藥劑與污水充分反應，節省了生產成本。
