申請日2014.02.28

　　公開(公告)日2014.08.27

　　IPC分類號D21C11/00; D21F1/66; C02F103/28; C02F11/12; D21J1/00

　　摘要

　　本實用新型涉及造紙技術的技術領域，尤其是一種造紙用污泥處理系統，包括污泥罐、空氣壓縮機、壓濾機、壓榨機以及切塊機，空氣壓縮機連接于污泥罐上，空氣壓縮機通過氣動壓縮污泥罐中的污泥壓縮進入壓濾機中，壓榨機連接于壓濾機的出料口，切塊機連接于壓榨機的出料口。該造紙用污泥處理系統，可以將造紙污泥制造成纖維板，制造成本低，且有效改善了環境。

　　權利要求書

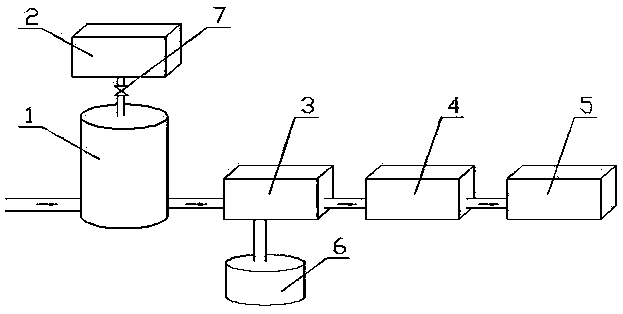

　　1.一種造紙用污泥處理系統，其特征在于：包括污泥罐(1)、空氣壓縮機(2)、壓濾機(3)、壓榨機(4)以及切塊機(5)，所述的空氣壓縮機(2)連接于污泥罐(1)上，空氣壓縮機(2)通過氣動壓縮污泥罐中的污泥壓縮進入壓濾機(3)中，所述的壓榨機(4)連接于壓濾機(3)的出料口，所述的切塊機(5)連接于壓榨機(4)的出料口。

　　2.根據權利要求1所述的造紙用污泥處理系統，其特征在于：所述的壓濾機(3)還連接有儲水槽(6)。

　　3.根據權利要求1所述的造紙用污泥處理系統，其特征在于：所述的空氣壓縮機(2)與污泥罐(1)之間的連接管道上設置有閥門(7)。

　　說明書

　　造紙用污泥處理系統

　　技術領域

　　本實用新型涉及造紙工藝的技術領域，尤其是一種造紙用污泥處理系統。

　　背景技術

　　造紙作為古代四大發明之一，它給人們的生活帶來了極大的方便。造紙裝置是紙張抄造的聯合裝備，主要由網、壓榨和干燥等部分構成。網部分圓網和長網兩種，壓榨部由壓榨輥和造紙毛布等組成，干燥部由一個或幾個烘缸組成。某些長網機還裝備機械壓光機，以提高紙的平滑度和緊度等。造紙機的類型很多，如制造單面光紙張的單烘缸紙機、制造一般紙張的長網多烘缸紙機、制造打字紙和卷煙紙等的薄頁紙機、制造紙板的紙板機等。

　　隨著經濟的快速發展，人們在發展的同時卻對環境造成了極大的污染，造紙生產中所產生的廢水就是環境污染中比較典型的污染源之一，造紙生產過程中產生的廢水濃度比較高，含有大量的纖維、無機鹽、色素和揮發性氣體等，污染性極強。這些廢水經過處理后會分離出大量的造紙污泥。目前對這些造紙污泥大多數采用的是掩埋的方式解決，這很容易造成二次污染，十分的不經濟，也不環保。

　　實用新型內容

　　本實用新型要解決的技術問題是：為了解決上述背景技術中提出的問題,本實用新型提供一種造紙用污泥處理系統，可以將造紙污泥制造成纖維板，制造成本低，且有效改善了環境。

　　本實用新型解決其技術問題所采用的技術方案是：一種造紙用污泥處理系統，包括污泥罐、空氣壓縮機、壓濾機、壓榨機以及切塊機，空氣壓縮機連接于污泥罐上，空氣壓縮機通過氣動壓縮污泥罐中的污泥壓縮進入壓濾機中，壓榨機連接于壓濾機的出料口，切塊機連接于壓榨機的出料口。

　　進一步限定：壓濾機還連接有儲水槽。

　　進一步限定：空氣壓縮機與污泥罐之間的連接管道上設置有閥門。

　　本實用新型的有益效果:該造紙用污泥處理系統，結構設計合理，可以將造紙污泥制造成纖維板，最大化的利用了資源，制造成本低，且有效改善了環境。
