申請日2014.04.24

　　公開(公告)日2014.09.10

　　IPC分類號C02F103/28; C02F3/28

　　摘要

　　本實用新型公開了一種用于造紙污水厭氧處理的進水裝置，其技術方案的要點是，包括有熱水箱，所述熱水箱上設有用于注入冷水的進冷水口和用于注入蒸汽的進蒸汽口，所述進蒸汽口上設有伸入熱水箱內的進蒸汽管，所述進蒸汽管的下端連有蒸汽管，在所述蒸汽管的外壁并排設有多個使蒸汽均勻分散出來的蒸汽出孔，所述熱水箱的出水口通過管道連接裝有厭氧細菌的厭氧菌水箱，所述熱水箱與厭氧菌水箱之間的管道上設有使熱水箱內的熱水流向厭氧菌水箱的單向閥，所述厭氧菌水箱與厭氧塔之間設有將厭氧菌水箱內的熱水及厭氧細菌提升至厭氧塔的熱水泵。該裝置既實現了蒸汽與水的高效熱交換，又減少蒸汽沖擊引起的震動，確保了厭氧系統的高效運作。

　　權利要求書

　　1.一種用于造紙污水厭氧處理的進水裝置，其特征在于：包 括有熱水箱(1)，所述熱水箱(1)上設有用于注入冷水的進冷水口 (4)和用于注入蒸汽的進蒸汽口(5)，所述進蒸汽口(5)上設有伸 入熱水箱(1)內的進蒸汽管(6)，所述進蒸汽管(6)的下端連有蒸 汽管(7)，在所述蒸汽管(7)的外壁并排設有多個使蒸汽均勻分散 出來的蒸汽出孔(8)，所述熱水箱(1)的出水口通過管道連接裝有 厭氧細菌的厭氧菌水箱(2)，所述熱水箱(1)與厭氧菌水箱(2)之 間的管道上設有使熱水箱(1)內的熱水流向厭氧菌水箱(2)的單向 閥(3)，所述厭氧菌水箱(2)與厭氧塔(9)之間設有將厭氧菌水箱 (2)內的熱水及厭氧細菌提升至厭氧塔(9)的熱水泵(10)。

　　2.根據權利要求1所述的用于造紙污水厭氧處理的進水裝 置，其特征在于：所述的進冷水口(4)上設有向進冷水口(4)注入 冷水的進冷水管(12)，所述進冷水管(12)上設有可調節注入冷水 流量的氣動V型調節閥(15)和用于維修管道時關閉進水的手動閥 (11)，所述的進冷水口(4)內設有過濾冷水用的濾網(13)。

　　3.根據權利要求1所述的用于造紙污水厭氧處理的進水裝 置，其特征在于：所述的進蒸汽管(6)也設有可調節注入蒸汽流量 的氣動V型調節閥(15)和用于維修管道時關閉進蒸汽的手動閥(11)。

　　4.根據權利要求1所述的用于造紙污水厭氧處理的進水裝 置，其特征在于：在所述厭氧菌水箱(2)內壁靠近出口處設有測量 厭氧菌水箱(2)水溫的溫度變送器(14)。

　　5.根據權利要求1所述的用于造紙污水厭氧處理的進水裝 置，其特征在于：在所述厭氧塔(9)出口管道上連有用于將處理完 污水的厭氧細菌回流至所述厭氧菌水箱(2)的解氣罐(17)。

　　說明書

　　一種用于造紙污水厭氧處理的進水裝置

　　【技術領域】

　　本實用新型涉及一種水處理設備，尤其是涉及一種用于造紙污水 厭氧處理的進水裝置。

　　【背景技術】

　　造紙污水厭氧處理之IC(internal circulation)厭氧生物處理技術是 近幾年引進國外先進水處理技術的一項新技術，此技術國內處于消化 吸收和完善的階段，此技術改善污水的COD(Chemical Oxygen Demand)可達到90%，在國內造紙污水厭氧處理行業有很廣闊的前 途，因?yàn)槭遣捎蒙�物降解原理，所以�?xì)菌的生存環境要求苛刻。在我 國北方厭氧塔均設計有保溫層，因?yàn)槟戏綒鉁剌^高，運行厭氧生化污 水厭氧處理的企業上項目一般都沒有考慮保溫措施。但有時南方部分 地區有時冬季也會遭遇寒冷天氣，這將會造成厭氧菌休眠，降解能力 大幅下降，現有的技術是利用蒸汽管直接插入?yún)捬蹙�水箱進行加溫， 此方法的缺點是：1、容易使工藝管路震動，造成安裝在管路上自動 化儀表測量不準或者壽命降低;2、易使管路混入汽泡，造成流程上 的熱水泵效率低下甚至產生汽蝕，毀壞熱水泵;3、使污水局部過熱， 使得厭氧菌生長在高溫條件下降解能力下降甚至死亡。

　　【實用新型內容】

　　本實用新型目的是克服了現有技術的不足，提供一種結構簡單、 安全可靠、能有效提高細菌污水降解能力且對設備無害的用于造紙污 水厭氧處理的進水裝置。

　　本實用新型是通過以下技術方案實現的：

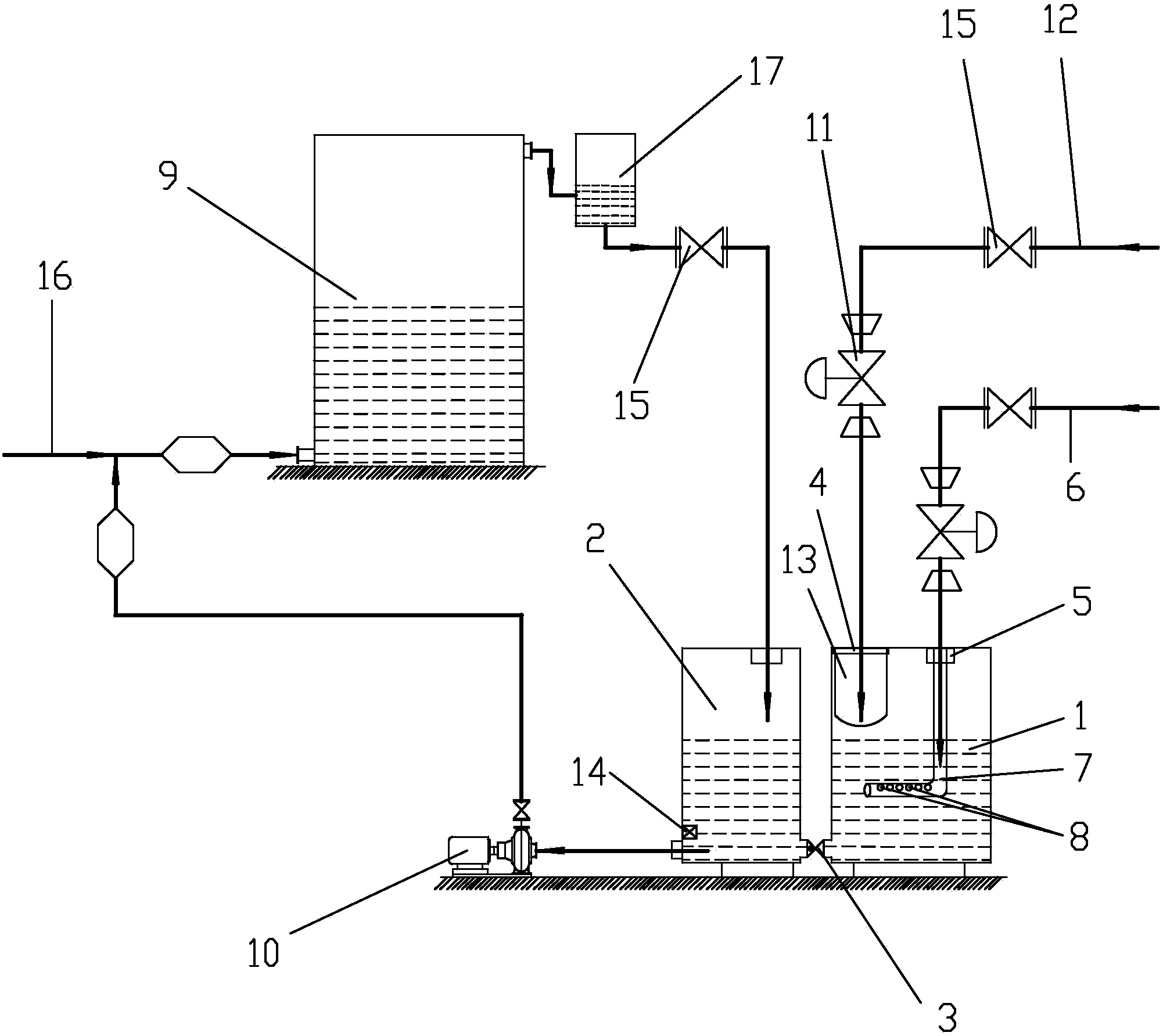

　　一種用于造紙污水厭氧處理的進水裝置，其特征在于：包括有熱 水箱1，所述熱水箱1上設有用于注入冷水的進冷水口4和用于注入 蒸汽的進蒸汽口5，所述進蒸汽口5上設有伸入熱水箱1內的進蒸汽 管6，所述進蒸汽管6的下端連有蒸汽管7，在所述蒸汽管7的外壁 并排設有多個使蒸汽均勻分散出來的蒸汽出孔8，所述熱水箱1的出 水口通過管道連接裝有厭氧細菌的厭氧菌水箱2，所述熱水箱1與厭 氧菌水箱2之間的管道上設有使熱水箱1內的熱水流向厭氧菌水箱2 的單向閥3，所述厭氧菌水箱2與厭氧塔9之間設有將厭氧菌水箱2 內的熱水及厭氧細菌提升至厭氧塔9的熱水泵10。

　　如上所述的用于造紙污水厭氧處理的進水裝置，其特征在于：所 述的進冷水口4上設有向進冷水口4注入冷水的進冷水管12，所述 進冷水管12上設有可調節注入冷水流量的氣動V型調節閥15和用于 維修管道時關閉進水的手動閥11，所述的進冷水口4內設有過濾冷 水用的濾網13。

　　如上所述的用于造紙污水厭氧處理的進水裝置，其特征在于：所 述的進蒸汽管6也設有可調節注入蒸汽流量的氣動V型調節閥15和 用于維修管道時關閉進蒸汽的手動閥11。

　　如上所述的用于造紙污水厭氧處理的進水裝置，其特征在于：在 所述厭氧菌水箱2內壁靠近出口處設有測量厭氧菌水箱2水溫的溫度 變送器14。

　　如上所述的用于造紙污水厭氧處理的進水裝置，其特征在于：在 所述厭氧塔9出口設有用于將處理完污水的厭氧細菌回流至所述厭 氧菌水箱2的解氣罐17。

　　與現有技術相比，本實用新型有如下優點：

　　1、本實用新型通過在厭氧菌水箱前增設一個熱水箱，熱水箱 中分別注入冷水和蒸汽，并且通過在熱水箱內設置蒸汽管及蒸汽出 孔，使蒸汽均勻分散，既實現了蒸汽與水的高效熱交換，又減少蒸汽 沖擊引起的震動，避免了蒸汽沖擊對相關附屬設備產生汽蝕，減少了 設備維護費用和維護時間，還避免了蒸汽高溫對厭氧菌造成傷害，從 而確保了厭氧系統的高效運作。
