申請日2014.04.24

　　公開(公告)日2014.10.15

　　IPC分類號B08B7/00

　　摘要

　　本實用新型涉及一種水處理陰極除污裝置，提供了一種可折疊式水處理陰極除污裝置，包括由相互連接的頂擋板和邊擋板構成的除污空腔，與所述的除污空腔相連通的污垢收集箱，所述的污垢收集箱與所述的除污空腔之間設有活動除污門，所述的污垢收集箱的外側設有排污門;本實用新型的優點和有益效果在于：清理陰極污垢時，利用陰極本體的柔性，向下壓上部的導電底座，將陰極上的污垢擠入污垢收集箱內，陰極除污方便。

　　權利要求書

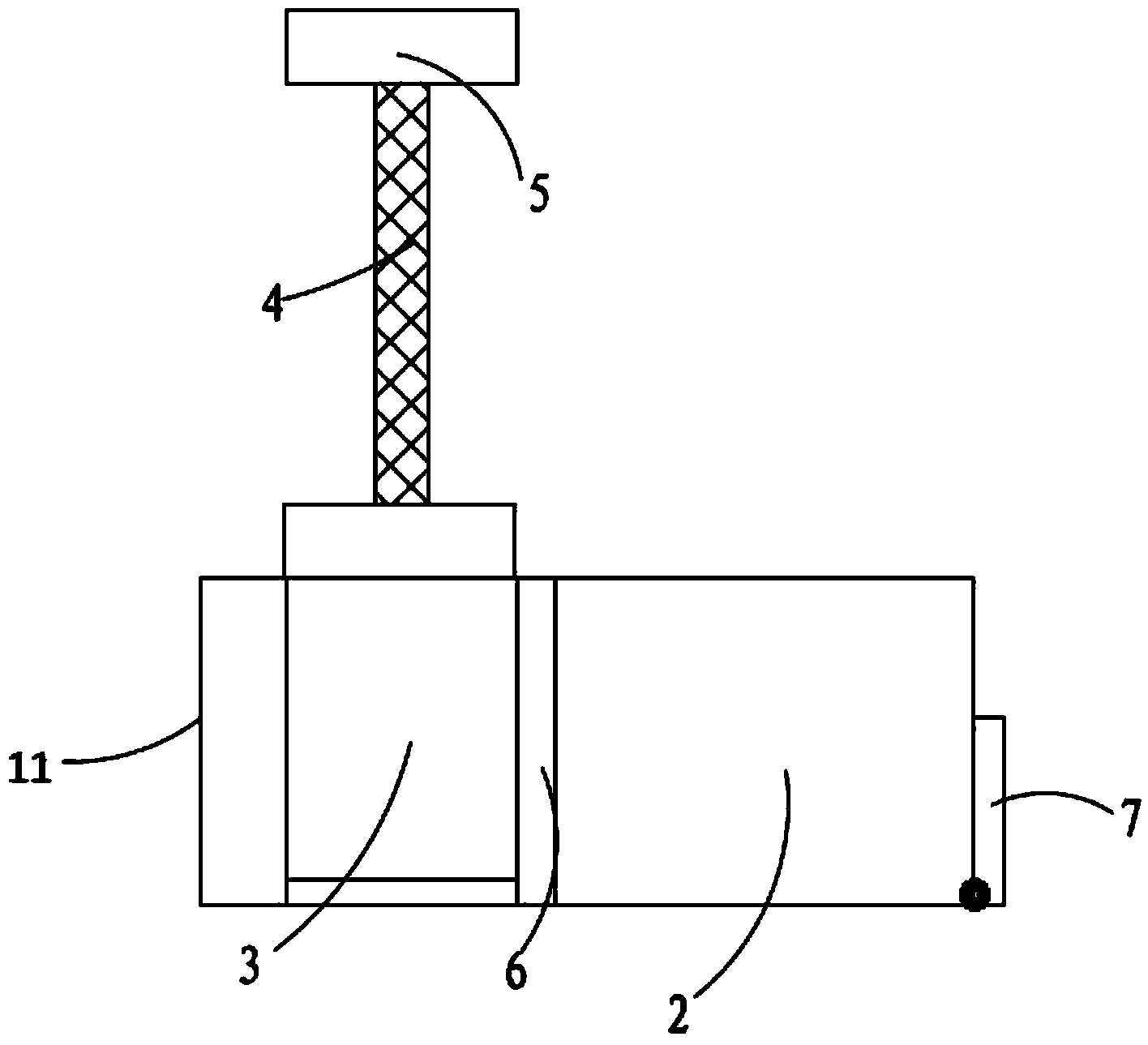

　　1.可折疊式水處理陰極除污裝置，其特征在于，包括由相互連接的頂擋板(11)和邊擋板(12)構成的除污空腔(3)，與所述的除污空腔相連通的污垢收集箱，所述的污垢收集箱與所述的除污空腔之間設有活動除污門(6)，所述的污垢收集箱(2)的外側設有排污門(7)。

　　2.根據權利要求1所述的可折疊式水處理陰極除污裝置，其特征在于，所述的活動除污門(6)與驅動機構相連接。

　　3.根據權利要求1或2所述的可折疊式水處理陰極除污裝置，其特征在于，所述的排污門的上端與所述的污垢收集箱相鉸接。

　　4.根據權利要求3所述的可折疊式水處理陰極除污裝置，其特征在于，所述的排污門的下端與所述的污垢收集箱之間設置有鎖定機構。

　　說明書

　　可折疊式水處理陰極除污裝置

　　技術領域

　　本實用新型涉及一種水處理陰極除污裝置。

　　背景技術

　　電化學處理污水過程中，陰極表面會吸附金屬離子并生成絮狀物質，如不及時除去，絮狀物質會形成逐漸加厚并硬化，導致后期無法輕易剝離，然而目前陰極均由網板制成，其剛性較強，清理時需要將其他部件進行拆卸后才能清洗，除污較不方便。

　　實用新型內容

　　本實用新型的目的在于提供一種可折疊式水處理陰極除污裝置，以克服現有技術中存在的缺陷。

　　所述的可折疊式水處理陰極除污裝置，包括由相互連接的頂擋板和邊擋板構成的除污空腔，與所述的除污空腔相連通的污垢收集箱，所述的污垢收集箱與所述的除污空腔之間設有活動除污門，所述的污垢收集箱的外側設有排污門;

　　本實用新型的優點和有益效果在于：清理陰極污垢時，利用陰極本體的柔性，向下壓上部的導電底座，將陰極上的污垢擠入污垢收集箱內，陰極除污方便。
