申請日2014.09.02

　　公開(公告)日2014.12.17

　　IPC分類號G01F23/60

　　摘要

　　一種用于污水處理的自動報警裝置，包括污水處理池，池蓋結構，漂浮結構，以及報警結構，其中報警結構能夠通過池蓋結構的一個可通電片被導通電流，從而，進行報警，也就是說，在污水被處理的過程中，所述用于污水處理的自動報警裝置能夠自動地進行報警，以避免污水從污水處理池中溢出，而造成不必要的麻煩。

　　權利要求書

　　1.一種用于污水處理的自動報警裝置，其特征在于，包括：一污水處理池，其用于進行污水處理作業;一池蓋結構，所述池蓋結構包括一池蓋主體、一引導體以及一安裝體，所述池蓋主體得以封閉在所述污水處理池，所述引導體與所述安裝體對應地設置于所述池蓋主體的兩側，其中所述引導體具有一引導腔，所述安裝體具有一安裝腔;其中所述池蓋結構還包括一可通電片，所述可通電片設置于所述引導腔;一漂浮結構，所述漂浮結構位于所述引導腔，并得以沿著所述引導腔形成的軌道運動;其中所述漂浮結構包括一殼體以及一漂浮元件，所述漂浮元件環設在所述殼體;以及一報警結構，所述報警結構包括一音響、一電路板、一供電元件、一第一導電元件以及一第二導電元件，所述電路板與所述供電元件設置于所述殼體，其中所述第一導電元件電聯接于所述供電元件，所述第二導電元件電聯接于所述電路板，并且所述第一導電元件與所述第二導電元件分別從所述殼體內部延伸至外部，以得以通過所述可通電片電聯接;其中所述音響設置于所述安裝腔，并且所述音響電聯接于所述電路板。

　　2.如權利要求1所述的用于污水處理的自動報警裝置，其特征在于，所述殼體由發泡材料制成;其中所述殼體具有一定位腔，所述漂浮元件得以定位在所述定位腔。

　　3.如權利要求2所述的用于污水處理的自動報警裝置，其特征在于，所述供電元件為蓄電池或干電池的一種。

　　4.如權利要求1所述的用于污水處理的自動報警裝置，其特征在于，所述池蓋結構還包括一封閉元件，其中所述封閉元件得以封閉在所述引導腔的腔口，以用于將所述漂浮結構安裝在所述引導腔內;其中所述封閉元件具有一通道，以連通于所述引導腔的內部與外部。

　　說明書

　　一種用于污水處理的自動報警裝置

　　技術領域

　　本實用新型涉及一種自動報警裝置，特別涉及一種用于污水處理的自動報警裝置，其中在污水被處理的過程中，所述用于污水處理的自動報警裝置能夠自動地進行報警，以避免污水從污水處理池中溢出，而造成不必要的麻煩。

　　技術背景

　　隨著城市化速度的加快，城鎮居民越拉越大，而且產生的污水也越來越多，這些污水如果不經過及時的處理，直接排放到下水道中，則容易造成下水道的堵塞，而且還容易滋生大量的細菌。

　　通常情況下，對污水處理的過程包括固液分離處理，主要使用的方法是沉淀法，具體地說，需要將污水引流至一個污水處理池中，然后采用沉淀的方式，將固態物質沉淀到污水處理池的下部，再將液體排除，最后將固體排除，從而，完成對污水處理的過程。傳統的，為了放置污水處理池中的污水溢出，需要再引流污水的過程中，有人看管，這無疑造成了人工的浪費;而且傳統的污水處理池大都采用露天式的方式進行設計，味道比較大，這還給看管污水處理池的人的健康帶來隱患。

　　實用新型目的

　　為了解決上述問題，本實用新型提供一種用于污水處理的自動報警裝置，其中所述用于污水處理的自動報警裝置結構簡單、使用方便、成本低、安全可靠，因此，所述用于污水處理的自動報警裝置的使用能夠滿足市場的需要。

　　本實用新型的主要目的在于提供一種用于污水處理的自動報警裝置，其中在污水被處理的過程中，所述用于污水處理的自動報警裝置能夠自動地進行報警，以避免污水從污水處理池中溢出，而造成不必要的麻煩。

　　本實用新型的另一目的在于提供一種用于污水處理的自動報警裝置，其中所述用于污水的自動報警裝置能夠在將污水引流至污水處理池中的過程中，實現無人化管理，當污水處理池中的污水超過預定數額時，能夠?qū)崿F(xiàn)自動地報警，從而，節省了人工成本。

　　本實用新型的另一目的在于提供一種用于污水處理的自動報警裝置，其中所述用于污水的自動報警裝置能夠封閉污水處理池，以防止污水處理池在進行污水處理的過程中，異味泄漏，從而，可以營造一個良好的污水處理環境。

　　本實用新型的另一目的在于提供一種用于污水處理的自動報警裝置，其中所述用于污水的自動報警裝置能夠通過聲音的方式進行報警，從而，便于較遠距離的人操作污水引流至污水處理池中的量。

　　本實用新型的另一目的在于提供一種用于污水處理的自動報警裝置，其中所述用于污水的自動報警裝置能夠用于比較小型的污水處理使用。

　　本實用新型的另一目的在于提供一種用于污水處理的自動報警裝置，其中所述用于污水處理的自動報警裝置各部分結構涉及合理，布局科學，因此，所述用于污水處理的自動報警裝置的材料成本和制造成本都有可以得到有效地控制和監控，從而，可以提高所述用于污水處理的自動報警裝置的性價比。

　　本實用新型的另一目的在于提供一種用于污水處理的自動報警裝置，其中所述用于污水處理的自動報警裝置沒有涉及到復雜的工藝和精密的構件，而且所述用于污水處理的自動報警裝置的原材料來源廣泛且低價，能夠有效地滿足市場的需求，因此，所述用于污水處理的自動報警裝置具有良好的市場前景和空間。

　　本實用新型的其他目的和特點通過下述的詳細說明得以充分體現并可通過所附權利要求中特地指出的手段和裝置的組合得以實現。

　　本實用新型提供一種用于污水處理的自動報警裝置，通過所述用于污水處理的自動報警裝置可以滿足上述被提及的目的以及其他未被提及的目的，其中所述用于污水處理的自動報警裝置包括：

　　一污水處理池，其用于進行污水處理作業;

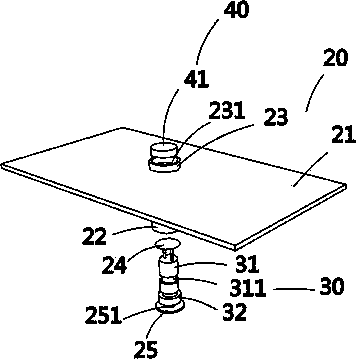

　　一池蓋結構，所述池蓋結構包括一池蓋主體、一引導體以及一安裝體，所述池蓋主體得以封閉在所述污水處理池，所述引導體與所述安裝體對應地設置于所述池蓋主體的兩側，其中所述引導體具有一引導腔，所述安裝體具有一安裝腔;其中所述池蓋結構還包括一可通電片，所述可通電片設置于所述引導腔;

　　一漂浮結構，所述漂浮結構位于所述引導腔，并得以沿著所述引導腔形成的軌道運動;其中所述漂浮結構包括一殼體以及一漂浮元件，所述漂浮元件環設在所述殼體;以及

　　一報警結構，所述報警結構包括一音響、一電路板、一供電元件、一第一導電元件以及一第二導電元件，所述電路板與所述供電元件設置于所述殼體，其中所述第一導電元件電聯接于所述供電元件，所述第二導電元件電聯接于所述電路板，并且所述第一導電元件與所述第二導電元件分別從所述殼體內部延伸至外部，以得以通過所述可通電片電聯接;其中所述音響設置于所述安裝腔，并且所述音響電聯接于所述電路板。

　　根據本實用新型精神所提供的一個優選的實施例，所述殼體由發泡材料制成;其中所述殼體具有一定位腔，所述漂浮元件得以定位在所述定位腔。

　　根據本實用新型精神所提供的一個優選的實施例，所述供電元件為蓄電池或干電池的一種。

　　根據本實用新型精神所提供的一個優選的實施例，所述池蓋結構還包括一封閉元件，其中所述封閉元件得以封閉在所述引導腔的腔口，以用于將所述漂浮結構安裝在所述引導腔內;其中所述封閉元件具有一通道，以連通于所述引導腔的內部與外部。

　　本實用新型的其他目的、優勢和特征將在下述的具體實施方式、附圖說明以及權利要求書中提及的技術特征及其組合得到進一步的揭露和闡述。
