申請日2014.09.02

　　公開(公告)日2014.12.24

　　IPC分類號C02F1/28; B65B69/00

　　摘要

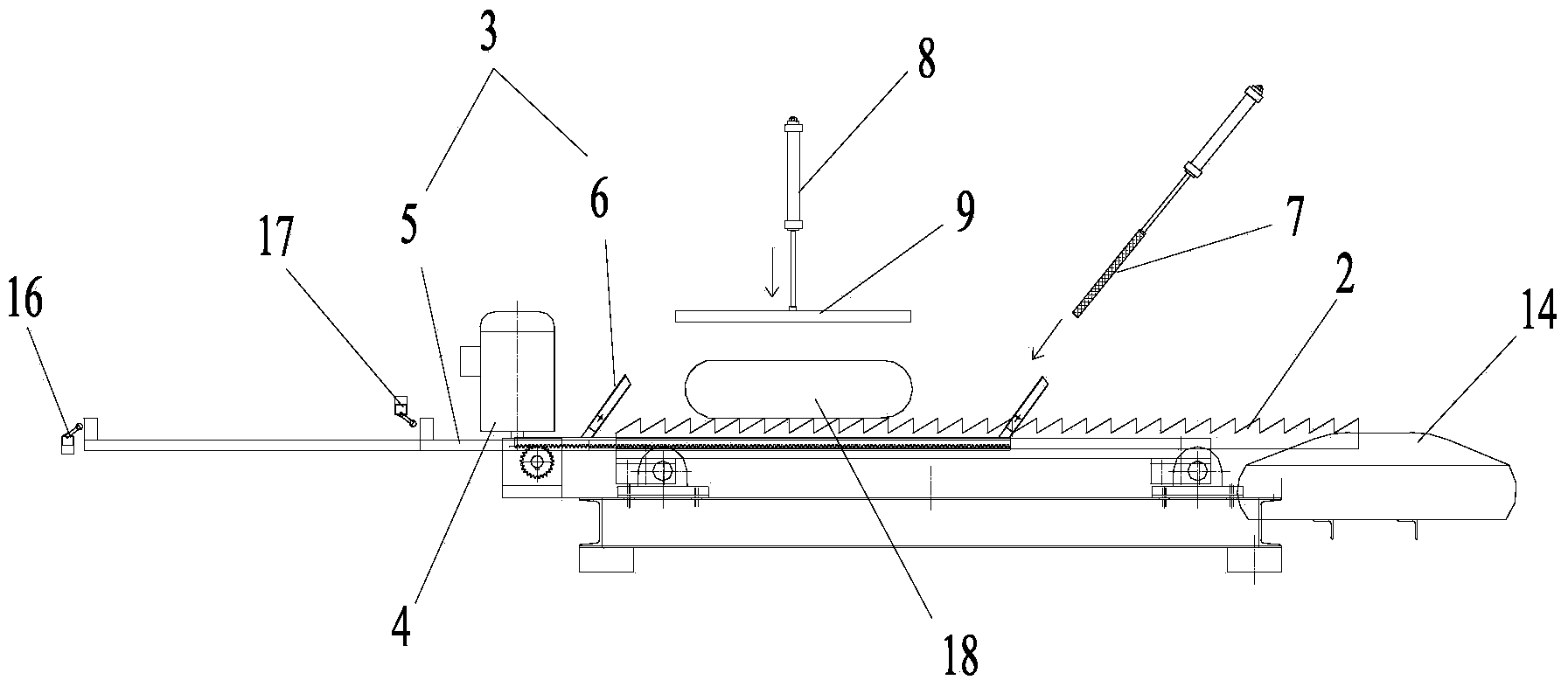

　　本發明公開了一種拆袋機和水處理系統，其中，所述拆袋機包括殼體(1)、輸送裝置(2)和拆袋裝置(3)，所述殼體(1)的下端開放，所述輸送裝置(2)設置在所述殼體(1)內并用于從所述殼體(1)的一側向另一側輸送袋包(18)，所述輸送裝置(2)設置為使得所述袋包(18)的一部分暴露，所述拆袋裝置(3)包括具有利刃的拆袋件和用于驅動所述拆袋件移動并經過所述袋包(18)的暴露部分的第一驅動機構(4)。拆袋機的結構簡單，無需高速旋轉的刀盤，避免了火花導致的安全問題。

　　權利要求書

　　1.一種拆袋機，其特征在于，所述拆袋機包括殼體(1)、輸送裝置(2) 和拆袋裝置(3)，所述殼體(1)的下端開放，所述輸送裝置(2)設置在所 述殼體(1)內并用于從所述殼體(1)的一側向另一側輸送袋包(18)，所 述輸送裝置(2)設置為使得所述袋包(18)的一部分暴露，所述拆袋裝置 (3)包括具有利刃的拆袋件和用于驅動所述拆袋件移動并經過所述袋包 (18)的暴露部分的第一驅動機構(4)。

　　2.根據權利要求1所述的拆袋機，其特征在于，所述拆袋件包括沿所 述輸送裝置(2)的輸送方向延伸的桿狀部(5)和安裝在所述桿狀部(5) 上的拆袋刀(6)，所述第一驅動機構(4)與所述桿狀部(5)傳動連接并驅 動所述拆袋件平行于所述輸送方向往復移動。

　　3.根據權利要求2所述的拆袋機，其特征在于，所述桿狀部(5)為平 行設置的多個，每個桿狀部(5)上設置有所述拆袋刀(6)。

　　4.根據權利要求2所述的拆袋機，其特征在于，所述拆袋機包括可滑 動地設置在所述殼體(1)的沿所述輸送方向的前端內并能夠封擋所述拆袋 刀(6)的擋板(7)。

　　5.根據權利要求1所述的拆袋機，其特征在于，所述殼體(1)內設置 有能夠相對于所述輸送裝置(2)升降的壓板機構(8)。

　　6.根據權利要求1-5中任意一項所述的拆袋機，其特征在于，所述輸 送裝置(2)包括鋸齒朝上設置且平行間隔設置的齒條(10)和用于驅動所 述齒條(10)沿其長度方向移動的第二驅動機構，所述拆袋件在所述齒條(10) 之間的下方移動。

　　7.根據權利要求6所述的拆袋機，其特征在于，所述第二驅動機構包 括電機(11)和通過所述電機(11)驅動的曲軸(12)，所述齒條(10)安 裝在所述曲軸(12)上。

　　8.根據權利要求7所述的拆袋機，其特征在于，所述電機(11)能夠 驅動所述曲軸(12)做正向和反向轉動。

　　9.根據權利要求7所述的拆袋機，其特征在于，所述殼體(1)的沿所 述輸送方向的前側設置有卸袋口(13)，所述齒條(10)的末端延伸到所述 卸袋口(13)，所述卸袋口(13)處設置有輔助卸袋板(14)，所述輔助卸袋 板(14)平行于所述齒條(10)設置并具有向上彎曲的頂面，所述頂面的最 高位置位于所述齒條(10)的鋸齒頂端的最高位置和最低位置之間。

　　10.根據權利要求9所述的拆袋機，其特征在于，所述輔助卸袋板(14) 為多個并平行間隔設置。

　　11.根據權利要求9所述的拆袋機，其特征在于，所述卸袋口(13)設 置有可拆卸地收集袋(15)。

　　12.一種水處理系統，其特征在于，該水處理系統包括水處理粉碳投加 裝置和根據權利要求1-11中任意一項所述的拆袋機，所述拆袋機設置在所述 水處理粉碳投加裝置的上方。

　　說明書

　　拆袋機和水處理系統

　　技術領域

　　本發明涉及袋裝物料的處理，具體地，涉及一種拆袋機和包括該拆袋機 的水處理系統。

　　背景技術

　　在現代工業中，很多場合需要使用裝在袋包內的散裝物料，因而在使用 時首先需要進行拆袋。以水處理過程為例，在水處理工藝中通常具有物理吸 附沉降步驟，具體為向待處理的水中投放粉末活性炭，為此需要對袋裝的活 性炭進行拆袋�，F(xiàn)有技術中，通常使用用于類似混凝土粉末拆袋的大型拆袋 機，其處理量對于水處理來說過大，長時間處于閑置狀態，工作時能耗也很 大。另外，這種用于混凝土粉末拆袋的拆袋機通常采用高速旋轉的刀盤(例 如砂輪片)來切割包裝袋，高速旋轉切割時會產生火花。對于混凝土粉末來 說，火花并不存在問題，但用于活性炭拆袋時，可能會引燃活性炭，導致安 全事故。

　　因此，現有技術中缺少結構精簡且安全的拆袋機。

　　發明內容

　　本發明的目的是提供一種結構簡單且安全可靠的拆袋機。

　　為了實現上述目的，本發明提供一種拆袋機，其中，所述拆袋機包括殼 體、輸送裝置和拆袋裝置，所述殼體的下端開放，所述輸送裝置設置在所述 殼體內并用于從所述殼體的一側向另一側輸送袋包，所述輸送裝置設置為使 得所述袋包的一部分暴露，所述拆袋裝置包括具有利刃的拆袋件和用于驅動 所述拆袋件移動并經過所述袋包的暴露部分的第一驅動機構。

　　優選地，所述拆袋件包括沿所述輸送裝置的輸送方向延伸的桿狀部和安 裝在所述桿狀部上的拆袋刀，所述第一驅動機構與所述桿狀部傳動連接并驅 動所述拆袋件平行于所述輸送方向往復移動。

　　優選地，所述桿狀部為平行設置的多個，每個桿狀部上設置有所述拆袋 刀。

　　優選地，所述拆袋機包括可滑動地設置在所述殼體的沿所述輸送方向的 前端內并能夠封擋所述拆袋刀的擋板。

　　優選地，所述殼體內設置有能夠相對于所述輸送裝置升降的壓板機構。

　　優選地，所述輸送裝置包括鋸齒朝上設置且平行間隔設置的齒條和用于 驅動所述齒條沿其長度方向移動的第二驅動機構，所述拆袋件在所述齒條之 間的下方移動。

　　優選地，所述第二驅動機構包括電機和通過所述電機驅動的曲軸，所述 齒條安裝在所述曲軸上。

　　優選地，所述電機能夠驅動所述曲軸做正向和反向轉動。

　　優選地，所述殼體的沿所述輸送方向的前側設置有卸袋口，所述齒條的 末端延伸到所述卸袋口，所述卸袋口處設置有輔助卸袋板，所述輔助卸袋板 平行于所述齒條設置并具有向上彎曲的頂面，所述頂面的最高位置位于所述 齒條的鋸齒頂端的最高位置和最低位置之間。

　　優選地，所述輔助卸袋板為多個并平行間隔設置。

　　優選地，所述卸袋口設置有可拆卸地收集袋。

　　本發明還提供一種水處理系統，其中，該水處理系統包括水處理粉碳投 加裝置和本發明的拆袋機，所述拆袋機設置在所述水處理粉碳投加裝置上 方。

　　通過上述技術方案，輸送裝置用于輸送袋包，第一驅動機構能夠驅動拆 袋件從袋包下方劃過，以實施拆袋，袋包內的物料能夠從拆袋件劃開的位置 散落并從殼體的下端排放。拆袋機的結構簡單，無需高速旋轉的刀盤，避免 了火花導致的安全問題。

　　本發明的其它特征和優點將在隨后的具體實施方式部分予以詳細說明。
