申請日2014.09.02

　　公開(公告)日2014.12.24

　　IPC分類號C02F9/04; C02F11/12; C02F11/00; C01B7/19

　　摘要

　　本實用新型公開了一種含氟廢水處理及含氟污泥資源化利用系統，屬于廢水處理領域。其包括含氟廢水處理單元和含氟污泥資源化利用單元。本實用新型能夠使含氟廢水出水達標，同時對水處理過程中產生的高含氟量污泥進行資源化利用;系統出水水質穩定，污泥產生量小，高含氟量污泥可用于制取氟化氫，具有良好的環境效益和經濟效益。

　　權利要求書

　　1.一種含氟廢水處理及含氟污泥資源化利用系統，其特征在于，包括含氟廢水處理單元和含 氟污泥資源化利用單元;

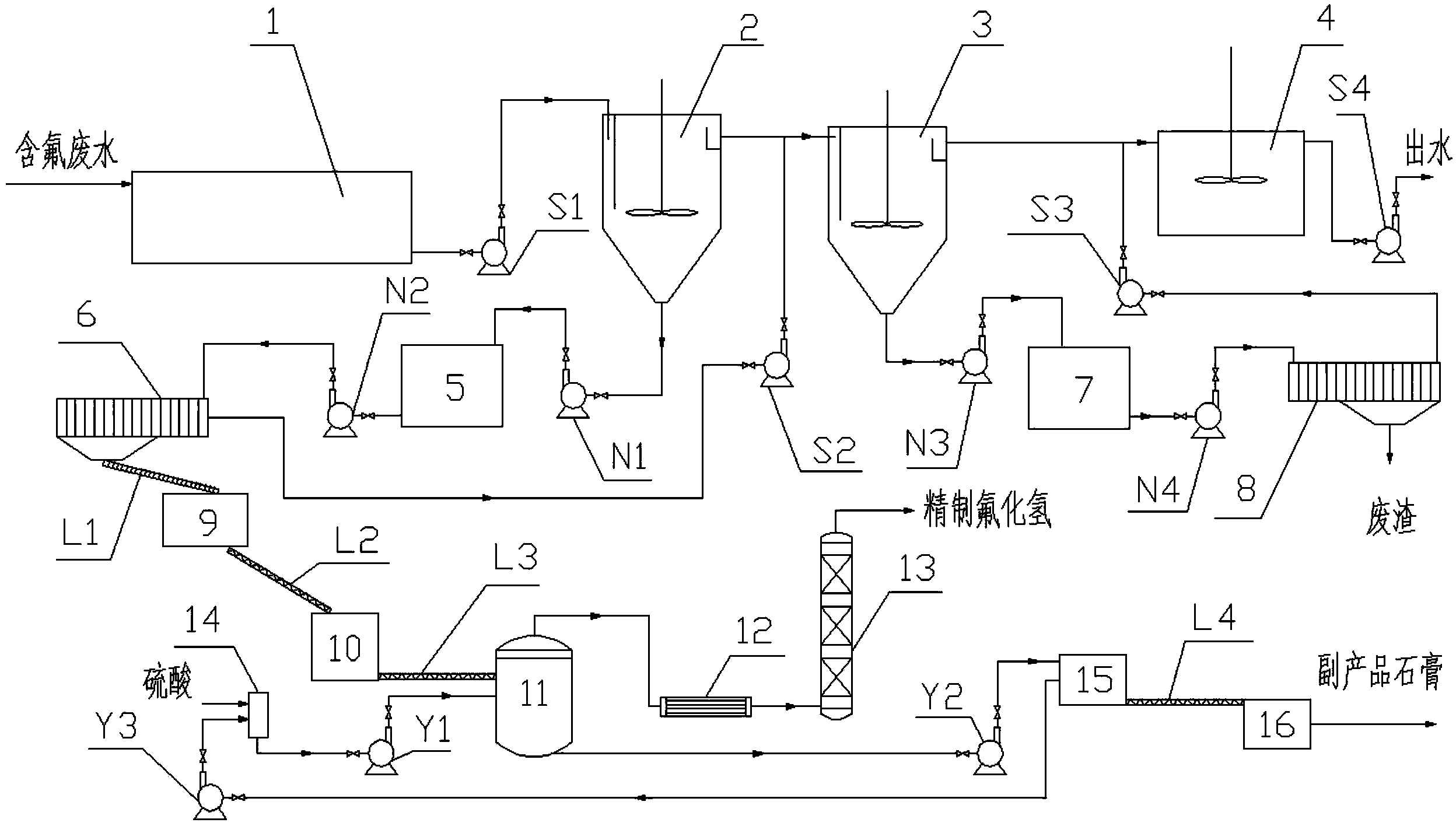

　　所述的含氟廢水處理單元，包括調節池(1)、一級反應池(2)、二級反應池(3)和中和 池(4);所述調節池(1)和一級反應池(2)之間設有第一污水泵(S1);所述一級反應池(2) 順序連接有第一濕污泥儲槽(5)和第一壓濾機(6)，一級反應池(2)和第一濕污泥儲槽(5) 之間設有第一污泥泵(N1)，第一濕污泥儲槽(5)和第一壓濾機(6)之間設有第二污泥泵 (N2)，第一壓濾機(6)與二級反應池(3)之間設有第二污水泵(S2);所述二級反應池(3) 順序連接有第二濕污泥儲槽(7)和第二壓濾機(8)，二級反應池(3)和第二濕污泥儲槽(7) 之間設有第三污泥泵(N3)，第二濕污泥儲槽(7)和第二壓濾機(8)之間設有第四污泥泵 (N4)，第二壓濾機(8)與中和池(4)之間設有第三污水泵(S3)，中和池(4)與清水泵 (S4)連接;

　　所述的含氟污泥資源化利用單元，包括與第一壓濾機(6)順序連接的烘干機(9)、干污 泥儲槽(10)、制氟化氫氣體的反應器(11)、冷凝器(12)和精餾塔(13);所述的第一壓濾 機(6)、烘干機(9)、干污泥儲槽(10)、制氟化氫氣體的反應器(11)之間分別用帶式輸送 機(L1)、第一螺旋輸送機(L2)和第二螺旋輸送機(L3)相連;所述制氟化氫氣體的反應 器(11)與混酸槽(14)相連，制氟化氫氣體的反應器(11)與混酸槽(14)之間設有第一 濃硫酸泵(Y1);所述制氟化氫氣體的反應器(11)還順序連接有離心機(15)和烘干機(16)， 制氟化氫氣體的反應器(11)與離心機(15)之間設有渣漿泵(Y2)，離心機(15)與混酸 槽(14)之間設有第二濃硫酸泵(Y3)，離心機(15)與烘干機(16)通過第三螺旋輸送機 (L4)相連。

　　2.根據權利要求1所述的一種含氟廢水處理及含氟污泥資源化利用系統，其特征在于：所述 的調節池(1)與一級反應池(2)、一級反應池(2)與二級反應池(3)、二級反應池(3)與 中和池(4)、一級反應池(2)與第一濕污泥儲槽(5)、第一濕污泥儲槽(5)與第一壓濾機 (6)、第一壓濾機(6)和二級反應池(3)、二級反應池(3)與第二濕污泥儲槽(7)、第二 濕污泥儲槽(7)與第二壓濾機(8)、第二壓濾機(8)和中和池(4)、制氟化氫氣體的反應 器(11)與混酸槽(14)、制氟化氫氣體的反應器(11)與離心機(15)、離心機(15)與混 酸槽(14)、制氟化氫氣體的反應器(11)與冷凝器(12)、冷凝器(12)與精餾塔(13)之 間均通過管道進行連接。

　　3.根據權利要求1所述的一種含氟廢水處理及含氟污泥資源化利用系統，其特征在于：所述 的一級反應池(2)、二級反應池(3)、中和池(4)、制氟化氫氣體的反應器(11)均設有攪 拌裝置。

　　4.根據權利要求1所述的一種含氟廢水處理及含氟污泥資源化利用系統，其特征在于：所述 的一級反應池(2)、二級反應池(3)與中和池(4)均設有pH在線監測儀。

　　說明書

　　一種含氟廢水處理及含氟污泥資源化利用系統

　　技術領域

　　本實用新型涉及一種廢水處理及污泥資源化利用系統，具體涉及一種含氟廢水處理及含 氟污泥資源化利用系統，即含氟廢水的處理及利用處理過程中產生的含氟污泥作為原料制取 氟化氫的系統。

　　背景技術

　　氟化工產品制造過程中會產生大量的含氟廢水，容易污染水體、土壤和植物。另一方面， 由于廢水處理中的氟元素絕大部分最終都進入到污泥中，因此污泥中的氟含量較高，容易造 成較為嚴重和廣泛的二次污染，含氟廢水處理過程中產生的含氟污泥對環境帶來的威脅和危 害遠高于廢水，其減量化、無害化和資源化成為亟待解決的難題。此外，該行業廢酸產生量 大，難以處置，具有嚴重的環境危害性。

　　氟化工廢水常通過添加石灰、電石渣等堿性物質中和沉淀和混凝沉淀的方式進行處理， 且常對不同工藝產生的幾股廢水混合處理，增加了廢水處理的難度和污泥的產量及其成分的 復雜性。常用的石灰沉淀除氟法，由于生成的氟化鈣沉淀會包裹在Ca(OH)2顆粒的表面，使 之不能被充分利用，因此需要加入過量的Ca2+，大量的鈣鹽混入污泥，不僅增加了污泥產量， 而且降低了含氟污泥的純度。同時氟化鈣是一種非常細微的顆粒物，比重小、粘度大，沉淀 過程中呈膠狀，因而分離困難，不僅導致廢水難以達標，而且產生的污泥含水率高，難以回 收利用。若沉淀過程中加入混凝劑(如聚鋁、聚鐵等)和助凝劑(如聚丙烯酰胺等)，可以增 加沉淀顆粒粒徑，易于沉淀，還可以利用鋁離子或三價鐵離子與氟離子的絡合作用及鋁鹽或 鐵鹽水解產物形成的磯花對氟離子的配體交換作用、物理吸附作用和卷掃作用除去水中氟離 子，處理后的出水易達標，但該法引入新的雜質，產生的污泥量大、純度低，含水率仍然很 高，同時混凝劑和絮凝劑成本較高，另外，聚丙烯酰胺為有機物，用量不當會導致出水COD 增加甚至超標。

　　含氟污泥的資源化利用途徑主要通過外售作水泥添加劑、鋪路材料和制作免燒磚來實現 其資源化，但這種利用方式存在以下問題：(1)污泥中的主要物質氟化鈣仍有一定的溶解度， 容易通過降水隨地表徑流污染地表水、土壤和地下水，引起二次污染，存在一定的安全隱患; (2)受目前含氟廢水處理工藝的限制，該類污泥顆粒極細，暫存、運輸、生產過程中易產生 揚塵，這些含氟揚塵易形成大氣污染;(3)污泥的產量遠遠大于建材行業的需求量，隨著近 年來運費的上漲，也會出現污泥長期堆積或隨意傾倒的現象，這樣就會加大污染土壤和地下 水。與此同時，螢石等含氟資源是不可再生的資源，因此，開拓含氟污泥替代螢石等作為氟 化工生產的原料的新途徑，既能解決目前污泥產量大與出路有限之間的矛盾，消除氟的二次 污染，同時可以解決日益嚴峻的氟資源緊缺的問題。有報道利用氟化工廢水中的含氟污泥來 代替螢石制取氟化氫的工藝，但存在含氟污泥粒徑過小，含水率高，純度低的缺陷，限制了 該方法的實際應用。

　　為解決含氟污泥的沉降問題及含氟污泥資源化問題，現有設計常以固液兩相流化床為結 晶反應器，在反應器中加入一定量的氟化鈣晶種，將含氟廢水與含鈣沉淀劑按反應配比送入 固液流化床處理裝置，使氟離子沉淀于氟化鈣晶種表面上，沉降后得到的砂狀氟化鈣沉淀污 泥回收，該方法產生的砂狀氟化鈣含水率低，氟化鈣含量高，但是氟化鈣晶種的可用粒度范 圍較窄，使用前需要進行篩選，成本較高;另外，沉降后得到的砂狀氟化鈣沉淀顆粒過大， 回收后作為氟化工生產的原料需要粉碎。

　　目前氟化氫的傳統生產系統，以天然螢石和硫酸為原料，按一定的配比混合后，在回轉 窯(包括帶預反應器或預混合器等設備的回轉窯)中進行反應。螢石以顆粒的形式(平均粒 徑80～100μm)加入，粒徑較大，為保證物料反應充分，回轉窯設備的體積必須非常龐大; 同時由于使用的螢石顆粒較大，反應所需的溫度也很高;反應物易成糊狀，粘附在回轉窯內 壁，降低了傳熱效率，需定期清理。因此回轉窯工藝存在設備笨重復雜，造價、運行和生產 維護費用高、原料消耗大等缺點，氟化氫氣體也容易逸出污染環境。

　　實用新型內容

　　1.實用新型所解決的技術問題

　　本實用新型的目的是為了解決現有技術中含氟廢水處理及含氟污泥資源化利用的不足， 提供一種含氟廢水處理及含氟污泥資源化利用系統，能夠?qū)�含氟廢水進行有效凈化，并能夠 對處理過程中產生的含氟污泥進行資源化利用。

　　2.技術方案

　　為了達到上述目的，本實用新型采用了如下技術方案：

　　一種含氟廢水處理及含氟污泥資源化利用系統，包括含氟廢水處理單元和含氟污泥資源 化利用單元;

　　所述的含氟廢水處理單元，包括調節池、一級反應池、二級反應池和中和池;所述調節 池和一級反應池之間設有第一污水泵;所述一級反應池順序連接有第一濕污泥儲槽和第一壓 濾機，一級反應池和第一濕污泥儲槽之間設有第一污泥泵，濕污泥儲槽和第一壓濾機之間設 有第二污泥泵，第一壓濾機與二級反應池之間設有第二污水泵;所述二級反應池順序連接有 第二濕污泥儲槽和第二壓濾機，二級反應池和第二濕污泥儲槽之間設有第三污泥泵，第二濕 污泥儲槽和第二壓濾機之間設有第四污泥泵，第二壓濾機與中和池之間設有第三污水泵，中 和池與清水泵連接;

　　第一壓濾機順序連接的烘干機、干污泥儲槽、制氟化氫氣體的反應器、冷凝器和精餾塔; 所述的第一壓濾機、烘干機、干污泥儲槽、反應器之間分別用帶式輸送機、第一螺旋輸送機 和第二螺旋輸送機相連;所述制氟化氫氣體的反應器與混酸槽相連，制氟化氫氣體的反應器 與混酸槽之間設有第一濃硫酸泵;所述制氟化氫氣體的反應器還順序連接有離心機和烘干機， 制氟化氫氣體的反應器與離心機之間設有渣漿泵，離心機與混酸槽之間設有第二濃硫酸泵， 離心機與烘干機通過第三螺旋輸送機相連。

　　所述的調節池與一級反應池、一級反應池與二級反應池、二級反應池與中和池、一級反 應池與第一濕污泥儲槽、第一濕污泥儲槽與第一壓濾機、第一壓濾機和二級反應池、二級反 應池與第二濕污泥儲槽、第二濕污泥儲槽與第二壓濾機、第二壓濾機和中和池、制氟化氫氣 體的反應器與混酸槽、制氟化氫氣體的反應器與離心機、離心機與混酸槽、制氟化氫氣體的 反應器與冷凝器、冷凝器與精餾塔之間均通過管道進行連接。

　　所述的一級反應池、二級反應池、中和池、制氟化氫氣體的反應器均設有攪拌裝置。所 述的一級反應池、二級反應池與中和池均設有pH在線監測儀。

　　3.有益效果

　　本實用新型所具有的有益效果是：

　　系統能夠使含氟廢水處理穩定達標，處理中藥劑投加量較少，節約運行成本;按不同含 氟量對污泥進行分級，產生的高含氟量污泥易于分離、純度高，可用于后續制取氟化氫;制 取氟化氫采用的工藝設備簡單，操作方便，反應效率高，氟化氫精制成本低。

　　本實用新型系統對含氟廢水和含氟污泥均進行了有效的處理，減少了氟污染和含氟資源 的浪費，同時能夠降低天然螢石的開采量，節約寶貴的氟化工原料。
