申請日2013.12.19

　　公開(公告)日2014.06.04

　　IPC分類號C02F9/10; C02F1/52; C02F103/18; C02F1/44; C02F5/00

　　摘要

　　本實用新型涉及一種脫硫廢水回用與零排放處理設備。包括：預處理沉清裝置、反應裝置、循環裝置、增壓泵、分離主機、過濾器、反滲透主機及蒸發結晶器。本實用新型的突出優點是：提高懸浮物、重金屬離子、硬度離子、硅離子及COD的去除率，同時將這部分污染物從離子態轉化為固體態，從廢水中分離，減少反滲透膜結垢，減少硅垢污染和生物性污染,阻斷第二次污染;一是可以使廢水達標排放，二是可以高回收率回用廢水，三是減少蒸發結晶器的結垢污堵，增加其熱交換效果，減少其運行成本;且整機設備占地少、結構緊密、操作簡單、運行費用低。

　　權利要求書

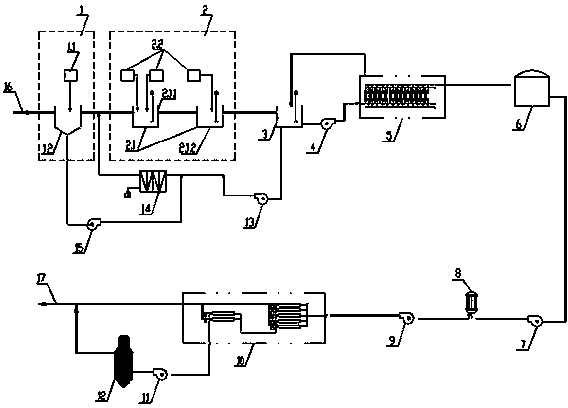

　　1.一種脫硫廢水回用與零排放處理設備，其特征在于，按水流方向順序安裝包括：與脫硫廢水(16)聯通的預處理澄清裝置(1)、反應裝置(2)、循環裝置(3)、分離主機(5)、過濾器(8)、反滲透主機(10)及蒸發結晶器(12);所述的預處理澄清裝置(1)包括加藥器(1.1)和澄清器(1.2)，該澄清器(1.2)的沉淀物排出口與污泥壓濾機(14)進口連接，澄清器(1.2)的預處理的廢水出口與反應裝置(2)的化學反應器(2.1)的進口連接;化學反應器(2.1)進口還與污泥壓濾機(14)壓濾廢水出口連接;每個化學反應器(2.1)至少有1個加藥器(2.2);所述的分離主機(5)為管式模分離主機，其進口通過增壓泵(4)與循環裝置(3)連接，該循環裝置(3)進口與化學反應器(2.1)出口連接，其沉淀物出口通過污泥泵(13)與污泥壓濾機(14)進口連接;所述的分離主機(5)通過提升泵(7)與過濾器(8)連接;過濾器(8)通過高壓泵(9)與反滲透主機(10)連接，反滲透主機(10)通過升壓泵(11)與蒸發結晶器(12)連接，該蒸發結晶器(12)分別設置有凈化水及鹽的排出口。

　　2.根據權利要求1所述的脫硫廢水回用與零排放設備，其特征在于，所述的分離主機(5)的膜絲是燒結而成的內徑大于等于10毫米，小于等于105毫米的過濾膜絲。

　　3.根據權利要求1所述的脫硫廢水回用與零排放設備，其特征在于，所述分離主機(5)的膜絲內徑為12.5毫米的過濾膜絲。

　　4.根據權利要求1所述的脫硫廢水回用與零排放設備，其特征在于，所述分離主機(5)的膜絲內徑為25.4毫米的過濾膜絲。

　　5.根據權利要求1所述的脫硫廢水回用與零排放設備，其特征在于，所述分離主機(5)的膜絲內徑為100毫米的過濾膜絲。

　　6.根據權利要求1所述的脫硫廢水回用與零排放設備，其特征在于，所述的預處理澄清裝置(1)由1個加藥器(1.1)及1個澄清器(1.2)組成。

　　7.根據權利要求1所述的脫硫廢水回用與零排放設備，其特征在于，所述的化學反應器(2.1)由至少1個化學反應池,每個化學反應池至少有1個加藥器(2.2)組成。

　　說明書

　　一種脫硫廢水回用與零排放處理設備

　　技術領域

　　本實用新型涉及一種脫硫廢水回用與零排放處理設備，屬于管式膜系統回用與零排放脫硫廢水處理技術領域。

　　背景技術：

　　現有的用于脫硫廢水處理技術存在以下不足之處：

　　1、濕法煙氣脫硫是硫大氣污染處理一種成熟、高效的脫硫工藝，廣泛應用于各種煙氣脫硫裝置;但是濕法脫硫會產生脫硫廢水，這部分廢水中含有大量的懸浮物、鈣鎂硬度、活性硅、重金屬、COD、高鹽量及其他特殊物質;現階段脫硫廢水基本上是簡單處理后排放，這樣浪費水資源，最主要對環境帶來很大影響;所以，深度處理并進一步回用脫硫廢水，直至廢水零排放是脫硫廢水處理的一種趨勢，同時也是一個技術難題。

　　2、現有的關于脫硫廢水處理的技術研究，方法和原理存在一些問題：

　　在中國專利號為200610166002《一種煙氣脫硫廢水處理方法及系統裝置》,及中國專利號為201110076844《脫硫廢水零排放處理方法及系統》,還有中國專利號為201110204147《脫硫廢水處理方法》等現有技術，在相關脫硫廢水回收利用研究中，他們共同的特點是：在脫硫廢水中加入藥劑，將懸浮物和部分重金屬沉淀分離出來，然后將處理的水排放;或是將處理后的水通過霧化裝置和靜電除塵器蒸干達到零排放。上述技術工藝的缺點是：1)水未進行回用;2)簡單處理后排放的脫硫廢水，其中含鹽量及其它污染物如重金屬離子、鈣鎂硬度離子、硅、COD和其他污染物質都排放到環境中，對環境造成新方式的污染。

　　發明內容

　　本實用新型的目的是，克服現有技術的缺點，提供一種脫硫廢水回用與零排放處理設備，提高包括重金屬離子、硬度離子、硅離子及COD的去除率;減少反滲透膜結垢，減少硅垢污染和生物性污染,阻斷第二次污染;高回收利用脫硫廢水，最終達到零排放，保護環境;且整機設備占地少、結構緊密、操作簡單、運行費用低。

　　本實用新型一種脫硫廢水回用與零排放處理設備的技術方案是：

　　一種脫硫廢水回用與零排放處理設備，按水流方向順序安裝包括：與脫硫廢水聯通的預處理澄清裝置、反應裝置、循環裝置、分離主機、過濾器、反滲透主機及蒸發結晶器;所述的預處理澄清裝置包括加藥器和澄清器，該澄清器的沉淀物排出口與污泥壓濾機進口連接，澄清器的預處理的廢水出口與反應裝置的化學反應器的進口連接;化學反應器進口還與污泥壓濾機壓濾廢水出口連接;每個化學反應器至少有1個加藥器;所述的分離主機為管式模分離主機，其進口通過增壓泵與循環裝置連接，該循環裝置進口與化學反應器出口連接，其沉淀物出口通過污泥泵與污泥壓濾機進口連接;所述的分離主機通過提升泵與過濾器連接;過濾器通過高壓泵與反滲透主機連接，反滲透主機通過升壓泵與蒸發結晶器連接，該蒸發結晶器分別設置有凈化水及鹽的排出口。

　　進一步技術方案是：

　　所述的脫硫廢水回用與零排放設備，其分離主機的膜絲是燒結而成的內徑大于等于10毫米，小于等于105毫米的過濾膜絲。

　　所述的脫硫廢水回用與零排放設備，其分離主機的膜絲內徑為12.5毫米的過濾膜絲。

　　所述的脫硫廢水回用與零排放設備，其分離主機的膜絲內徑為25.4毫米的過濾膜絲。

　　所述的脫硫廢水回用與零排放設備，其分離主機的膜絲內徑為100毫米的過濾膜絲。

　　所述的脫硫廢水回用與零排放設備，其預處理澄清裝置由1個加藥器及1個澄清器組成。

　　所述的脫硫廢水回用與零排放設備，其化學反應器由至少1個化學反應池,每個化學反應池至少有1個加藥器組成。

　　對本實用新型的基本原理和主要技術效果說明如下：

　　1、本實用新型脫硫廢水回用及零排放處理設備，是將懸浮物、重金屬離子、鈣鎂等硬度離子在進入濃水反滲透之前除去;再進入反滲透主機;這樣，反滲透主機膜表面就避免了重金屬污染和鈣鎂結垢的傾向;同時減少進入蒸發結晶器的水量、避免其污堵結垢，最終達到液體零排放，同時回用高品質的凈化水。

　　2、本實用新型的管式膜分離主機4的膜絲結構獨有特點，使管式膜分離主機及其工作方法大大減少反應池的占地面積;而且其選用的大流量錯流工藝，保證了膜絲表面的清潔和過濾性能。

　　3、本實用新型中的管式膜分離主機與之前部分一起組成對重金屬離子、硬度離子、硅、COD及其它污染物的去除與分離，除了少部分泥之外，沒有形成二次廢水，其回收率達到99.4%。

　　4、本實用新型能將傳統脫硫廢水的簡單處理排放升級為廢水零排放。

　　綜上所述，本實用新型的原理是將進入濃水反滲透之前的重金屬離子、鈣鎂等硬度離子、硅、COD及其他污染物除去，保護了濃水反滲透主機，使反滲透主機可以在高回收率下運行，減少進入蒸發結晶器的水量和污染物，同時提高水中的含鹽濃度，提高蒸發結晶器的運行穩定性;而且由于其管式膜固液分離技術及特點，還有，由于化學反應，使用更少的藥劑，產生更少的污泥。
