申請日2013.12.19

　　公開(公告)日2015.06.24

　　IPC分類號C02F9/14

　　摘要

　　本發明屬于防治水污染技術領域，本發明涉及一種利用萬物歸真、相互克制、自然演變及水與各種污染物質的物理特性進行有效治理水污染，達到人們所需要的良好水環境。為達到上述目的，將被污染的水源順流至待滲池3內，待滲池3的水位漸漸升高，自然向較低位置的中水水槽10方向流動，經過濾水墻4、沙堆7過濾后再經過幾道凈化材料槽8，進行各種污染物質的去除，達到凈化水污染的目的。凈化污水而產生的污泥，由沖氣系統剔除及清理疏通濾水墻4、沙堆7等，使得過濾材料使用時間長，同時氣體的沖入，給水體增氧、微生物的不斷繁殖、杜絕氨、氮等有害氣體產生提供有利條件，達到了純自然的有效的將污水轉變成可以利用的再生水源。

　　權利要求書

　　1.一種污水處理模塊技術，其特征在于，污水源(1)的下方安置有待滲池(3)，待滲池(3)的周圍或一側依次安置有濾水墻(4)、沙堆(7)、凈化材料槽(8)、中水水槽(10)，沙堆(7)、凈化材料槽(8)的項面有漸漸增厚的次生的淤泥層(5)、在淤泥層(5)上面種植有草坪(6)，中水水槽(10)底面安置有中水回收管(16)，沙堆(7)、凈化材料槽(8)的內底部及中部安置一套、或多套充氣管網(13)，每一道濾水墻(4)的一側與之較平行安裝有充氣管網(12)，充氣管網(12)、(13)是由多根管道串聯或并聯連接而成，每根管均開設多個通氣孔，其末端均安裝有自動排水口(15)，自動排水口(15)內安裝有氣堵(14)。動力系統包括太陽能(9)、蓄電池、自動定時啟閉開關、氣泵、聚氣罐等。

　　2.根據權利要求書一所述，一種污水處理模塊技術，其特征在于，沙堆(7)、凈化材料槽(8)內底部、中部與底面(11)較平行安裝的充氣管網(13)，每一道濾水墻(4)的一側與之較平行安裝有充氣管網(12)，充氣管網(12)、(13)是由多跟管道串聯或并聯組裝而成，每根管道均開有多個通氣孔，其末端均安裝有排水口(15)，排水口(15)內安裝有氣堵(14)。

　　3.根據權利要求書一所述，一種污水處理模塊技術，其特征在于，污水源(1)底部排水口(2)的位置高于待滲池(3)，使得水流入待滲池(3)時易于形成較美觀的噴泉或瀑布景觀，即加大了被日光照射面積同時，給水體增氧提供便利條件。

　　4.根據權利要求書一所述，一種污水處理模塊技術，其特征在于，沙堆(7)、凈化材料槽(8)是用濾水墻(4)圍堵成一定高度和所需要的形狀，其內底部、中部安置的充氣管網(12)、(13)在沙堆(7)、凈化材料(8)內部充入氣體，形成向上竄動的氣流，可以將污水中被沙子間的縫隙過濾掉的淤泥漸漸帶入至沙堆(7)的上表面，形成淤泥層(5)，淤泥層(5)上面種植有草坪等植物(6)，沙堆內放置有人工培植的和自然茲生的微生物，與濾水墻(4)較平行安裝的充氣管網(12)向沙堆內充氣時，即有充氣管網(13)充氣時的清洗沙粒表面、疏通沙粒間的縫隙外，還具有對濾水墻(4)反沖洗、疏通作用。

　　5.根據權利要求書一所述，一種污水處理模塊技術，其特征在于，根據污水中含有污染物質種類多少而設計安裝多少道凈化材料槽(8)，凈化材料槽(8)的末端安置有中水水槽(10)，中水水槽(10)下端安裝有回收管(16)，動力系統包括太陽能(9)、蓄電池、自動定時啟閉開關、氣泵、聚氣罐等。

　　說明書

　　一種處理污水模塊技術

　　技術領域：本發明屬防治水污染技術領域

　　技術背景：進入二十一世紀以來，實施可持續發展戰略已成為世界各個國家的共同選擇， 而環境問題則是影響可持續發展戰略能否順利實施的關鍵因素之一。在我國諸多環境問題中， 水污染顯得尤為突出和迫切，我國大部分地區和城市的淡水資源供水已收到水質惡化和水生 態系統破壞的威脅。具有關資料統計，全國廢水年排放量為三百六十億噸，其中城市污水80% 以上未經處理排入江河，城市水域90%以上污染嚴重，近50%城鎮水源不符合飲用標準。全 國有七至八億人口飲用污染超標水，具有關媒體報道，有多家廠、礦生產過程中將含有污染 物質的廢水向地下深處排放，嚴重威脅地下水水質的安全。造成了今日的地下、地表水及耕 地立體式的污染，充分說明水質惡化的嚴重問題�？v觀水中多種污染物質的源頭多樣性排放， 給環境及人們居住的家園帶來嚴重的后果。無疑是各種污水經處理達標后再排放或回用過程 中，存在著污水處理工序復雜加之難以承受高昂的設備和日常維護費用，這些費用已接近或 超過生產的利潤，使得這些工廠、礦主們不惜以違法的代價鋌而走險，違規排放。

　　如何減輕或杜絕水污染的源頭，價廉的污水處理設備、維護費用及有效的方法是關鍵。污 水處理過程簡便、設備成本降到最低、維護費用最低。接近于大自然的、無副作用的、有效 的污水處理方法，逐一地被人們漸漸地開發出來并加以利用，也是人們能夠接受的防治水環 境污染的有效方案之一。

　　發明內容;該發明是一種利用日光照射、空氣侵蝕、微生物分解、植物吸收、臭氧解毒 去味等純天然的自然水凈化方法，在無副作用的狀態下進行水處理凈化過程，達到或超過其 它方法的治理水污染效果，

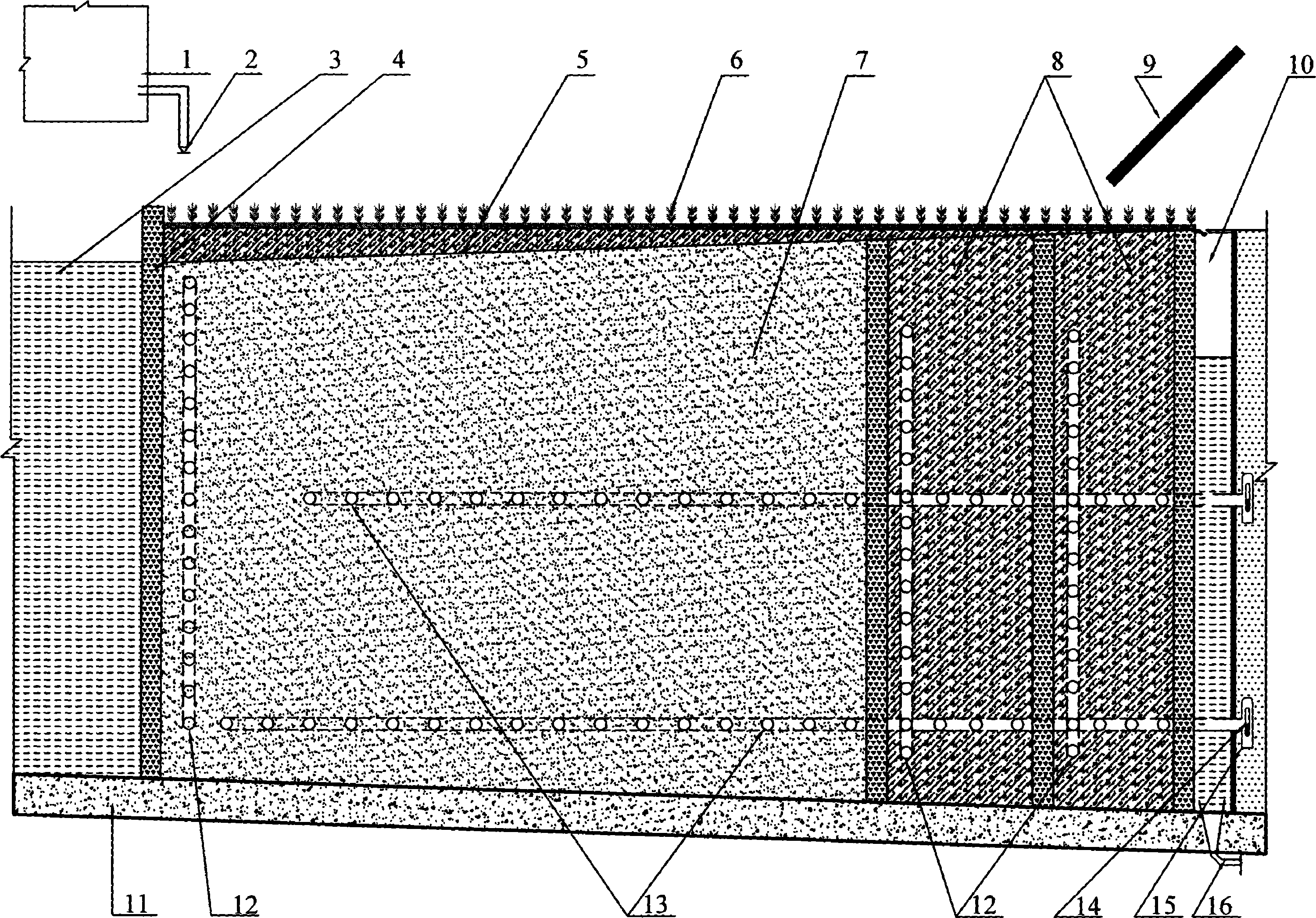

　　為達到上述目的，本發明主要裝置如說明書附圖所示，說明書附圖為剖面圖，1為污水水 源，2為待滲池，4為濾水墻，7為沙堆，8為凈化材料槽，12、13為充氣管網，16為中水回 收管，它們工作原理、相互作用及關系如下。將民用或工業已用水提升至污水水源1中，通 過安置在污水水源1外側底部的節流閥2連通管道或水槽將水控制一定流量導流至待滲池3 中，待滲池3安置在沙堆7、凈化材料槽8中間或一側，沙堆7、凈化材料槽8是用濾水墻4 將沙子和固體凈化材料圍堵成一定高度及所需要的形狀，其底面11至水槽回收水孔16的方 向是有一定坡度，待滲池3與中水水槽10之間安置有沙堆7、凈化材料槽8等設置，該設置 是根據污水中含有污染物質的總類多少而設置的多少道凈化材料槽8，每一道凈化材料槽8 里面放置凈化材料均有不同，所要凈化污染物質的種類也不同。當水進入待滲池3時，水位 漸漸增高，水自然向著水位較低位置的中水水槽10方向流動，當污水流經沙堆7沙粒間細小 縫隙時，可以將懸浮于污水中的固體細顆粒物分離出來，此時的污水是較清澈透明的，但還 是含有一些融于水中的污染物質，再經過一道或多道凈化材料槽8逐一地將污水中的各種污 染物質吸附及分解剔除，從而達到凈化水污染目的。污水經處理后轉換成中水過程中，會產 生一定量的淤泥存留在沙堆7和凈化材料槽8中的縫隙內，這些淤泥存留一定量時，會阻擋 水的流通，為此，在沙堆7、凈化材料槽8內的底部或中部、設置安裝了一或多道充氣管網 13、12，充氣管網12、13內的有壓氣體是由氣泵將氣體壓縮沖入聚氣罐中，聚氣罐內聚集一 定量的有壓氣體，通過管道將氣體輸入充氣管網12、13，向沙堆7、凈化材料槽8內底部、 中部全面積地沖入氣體，氣體在沙堆7及凈化材料槽8的底部及中部呈不規則氣流在沙粒間 的縫隙中向上穿行，此有壓氣體向上竄動的同時，可以起到多種凈化污水效果，(1)，疏通了 被淤泥等物迷堵的縫隙，水不間斷地流通、滲透、過濾，各沙粒間互相碰動，洗凈了粘滯于 沙粒周圍的附著物。(2)，含有氧氣的空氣或臭氧在沙堆及凈化材料內滯留時間長，為水體增 氧、污染物質的氧化、分解提供了充足時間，減少或防止氨、氮有害物質的生成，杜絕有味 氣體產生。(3)，沙堆7及凈化材料槽8的內部會自然產生大量微生物，加上人工培植的微生 物存活時間長、繁殖多，對水中的富營養物質凈化起到至關重要的一環節。(4)，被沙體隔離 出來的淤泥及死掉的微生物尸體漸漸地被向上竄動的氣流帶出至沙體上表面，這些淤泥漸漸 增多形成淤泥層5，淤泥層5經過日光照射、氣體侵入，風化后會演變成利于植物吸收的有機 肥料及透水性能較好的濾水層。種植在沙堆7、凈化材料槽8上面的植物6的生長過程，具 有一定凈化污水作用。安置在沙堆7、凈化材料槽8底部充氣管網13，是由多條管道有序排 列或并聯或串聯安裝組成的，每一根管道均開設有多個通氣孔向沙體內充氣，當氣泵間歇性 停止充氣時，管網13內失去壓力，管網外的水壓力大過于管網9內的氣壓，水從通氣孔滲透 進充氣管道內，再次自動充氣時，會影響氣體排出，為此，在管網9的末端最低點安裝了自 動排水口15，自動排水口15內安裝有氣堵14，氣堵14的整體比重要比水的比重小，當進入 管網內的水水位高過氣堵14時，氣堵14隨即向上移動，從而打開了排水口15，當有壓氣體 進入充氣管網12、13內時，管網內的水較快速地從排水口15處自動排出后，氣堵14自動回 到原位封閉了排水口15，阻止管網內的氣體流出。充氣管網12具有充氣管網13的功能外， 還具有對濾水圍墻4反沖洗作用。中水水槽10里的中水，通過回收管16進行回收，以備回 用或排放。
