申請日2013.12.18
公開(公告)日2014.05.28
IPC分類號C10J3/48; C10J3/50; C10J3/84; C10J3/72; C10J3/76
摘要
本實用新型屬于一種可燃燒有機廢污水的煤氣化裝置;包括有機廢污水儲罐、氧氣儲罐、干煤粉儲罐和水儲罐，干煤粉儲罐和水儲罐分別與水煤漿儲罐的進口相連，所述有機廢污水儲罐、氧氣儲罐、干煤粉儲罐和水煤漿儲罐的出口分別與設在燃燒器頂部的燒嘴部件相連;燒嘴部件與膜式水冷壁內部相連，氧氣儲罐通過管道與設在燃燒器中部的增氧增氣噴嘴相連，所述水儲罐與膜式水冷壁的進口相連，燃燒器的底部設有連接筒，連接筒穿過水冷器的頂部，并設在水冷器的內上部，水冷器的一側上部設有合成氣出口，水冷器的下部設有出渣口，連接筒的外部設有多層折流升氣筒;具有煤種適應性強，煤氣化效率高，產氣量大，合成氣潔凈且質量好和能夠處理有機廢污水的優點。
權利要求書

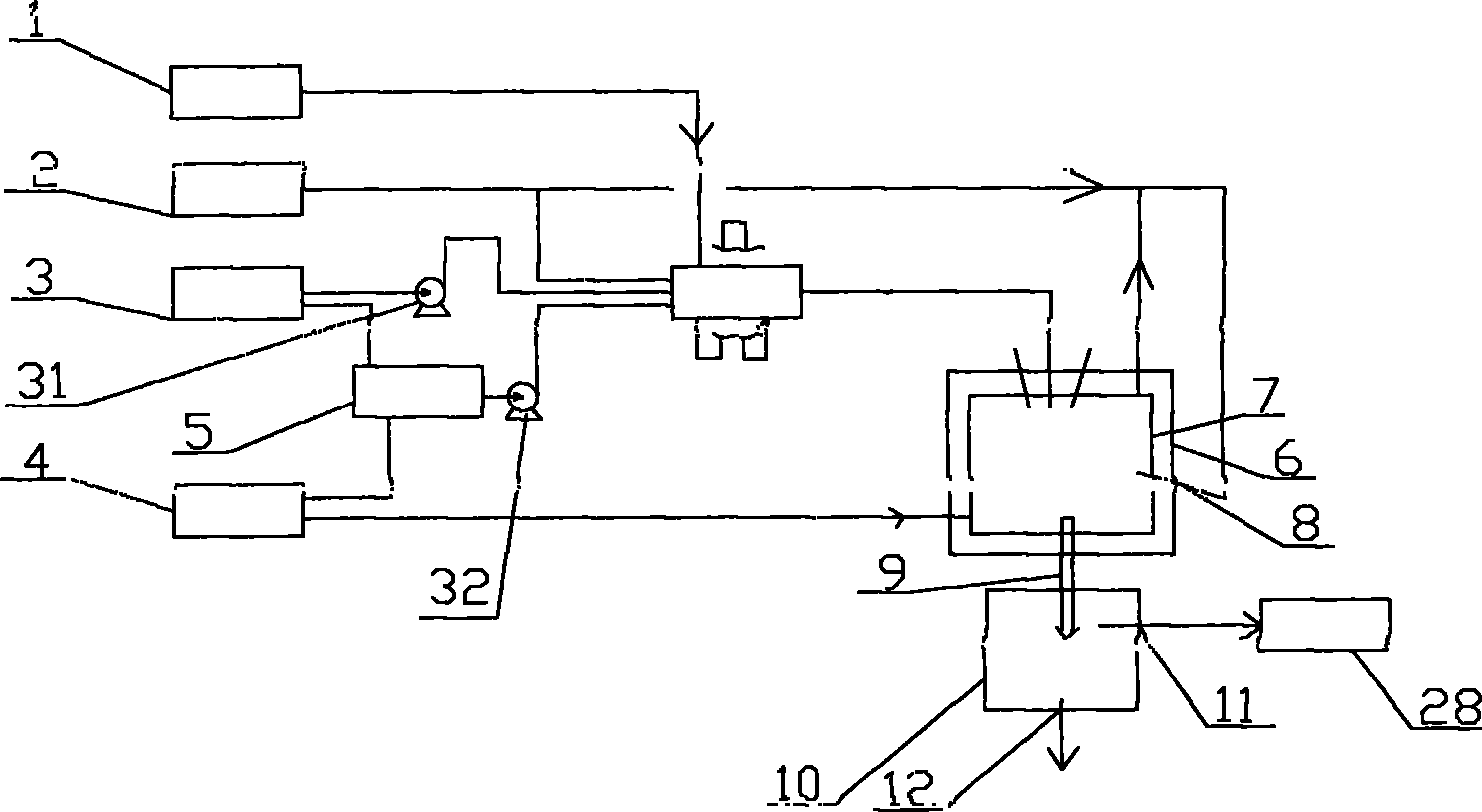

1.一種可燃燒有機廢污水的煤氣化裝置，包括有機廢污水儲罐(1)、氧氣 儲罐(2)、干煤粉儲罐(3)和水儲罐(4)，其特征在于：干煤粉儲罐(3)和 水儲罐(4)分別與水煤漿儲罐(5)的進口相連，所述有機廢污水儲罐(1)、 氧氣儲罐(2)、干煤粉儲罐(3)和水煤漿儲罐(5)的出口分別與設在燃燒器 (6)頂部的燒嘴部件相連;燒嘴部件穿過燃燒器(6)的頂部，與設在燃燒器 (6)內部的膜式水冷壁(7)內部相連，所述氧氣儲罐(2)通過管道與設在燃 燒器(6)中部的增氧增氣噴嘴(8)相連，增氧增氣噴嘴(8)穿過燃燒器(6) 與膜式水冷壁(7)的內部相連，所述水儲罐(4)與膜式水冷壁(7)的進口相 連，氧氣儲罐(2)和增氧增氣噴嘴(8)之間的管道上設有第三三通，膜式水 冷壁(7)的蒸汽出口通過管道與第三三通的第三端相連;所述燃燒器(6)的 底部設有連接筒(9)，連接筒(9)穿過水冷器(10)的頂部，并設在水冷器(10) 的內上部，水冷器(10)的一側上部設有合成氣出口(11)，水冷器(10)的下 部設有出渣口(12)，連接筒(9)的外部設有多層折流升氣筒，所述的合成氣 出口(11)通過管道與合成氣儲罐(28)相連。
2.根據權利要求1所述的可燃燒有機廢污水的煤氣化裝置，其特征在于： 燒嘴部件至少由三個燒嘴構成，其中，一個燒嘴為主燒嘴，主燒嘴設在燃燒器 (6)頂部的正中心位置上，其余燒嘴以主燒嘴為中心等距環形均勻分布在主燒 嘴的四周;所述燒嘴的結構由四個通道構成，第一通道(13)的外部套裝有第 二通道(14)，第二通道(14)的外部套裝有第三通道(15)，第三通道(15) 的外部盤繞有第四通道(16)，所述第四通道(16)為盤管。
3.根據權利要求1所述的可燃燒有機廢污水的煤氣化裝置，其特征在于： 所述多層折流升氣筒包括套裝在連接筒(9)外部的筒體(17)、設在筒體(17) 底部與其為一體結構的集汽罩(18)，設在集汽罩(18)下部的第一集汽罩(19) 和第二集汽罩(20)，所述集汽罩(18)，第一集汽罩(19)和第二集汽罩(20) 分別通過相應的連接筋板(29)與連接筒(9)的外圓周表面相連。
4.根據權利要求3所述的可燃燒有機廢污水的煤氣化裝置，其特征在于： 所述集汽罩(18)，第一集汽罩(19)和第二集汽罩(20)的結構為頂部和底部 開口的漏斗狀結構，其頂部開口的直徑小于底部開口的直徑，所述集汽罩(18)， 第一集汽罩(19)和第二集汽罩(20)頂部開口直徑相同，集汽罩(18)底部 開口的直徑大于第一集汽罩(19)底部開口的直徑，第一集汽罩(19)底部開 口的直徑大于第二集汽罩(20)底部開口的直徑。
5.根據權利要求2所述的可燃燒有機廢污水的煤氣化裝置，其特征在于： 所述氧氣儲罐(2)與燒嘴第一通道(13)之間的管道上并聯有第一閥門(21) 和第二閥門(22)，所述干煤粉儲罐(3)與燒嘴第二通道(14)之間的管道上 依次設有第一加壓泵(31)，第三閥門(23)，所述水煤漿儲罐(5)與燒嘴第三 通道(15)之間的管道上依次設有第二加壓泵(32)，第五閥門(25)，所述有 機廢污水儲罐(1)與燒嘴第四通道(16)之間的管道上設有第六閥門(26); 所述第三閥門(23)和燒嘴第二通道(14)之間的管道上設有第一三通，第五 閥門(25)和燒嘴第三通道(15)之間的管道上設有第二三通，所述第一三通 的第三端通過第四閥門(24)與第二三通的第三端相連;所述第三三通和增氧 增氣噴嘴(8)之間的管道上設有第七閥門(27)。
6.根據權利要求1所述的可燃燒有機廢污水的煤氣化裝置，其特征在于： 所述燃燒器(6)的上部設有大法蘭(30)。
說明書
可燃燒有機廢污水的煤氣化裝置
技術領域
本實用新型屬于加壓粉煤氣化技術領域，具體涉及一種煤種適應性強，煤氣 化效率高，適合大型化生產的可燃燒有機廢污水的煤氣化裝置。
背景技術
煤氣化技術是所有煤化工產業的核心龍頭技術，無論是IGCC熱電多聯產， 或者是煤制油，煤制天然氣，煤制烯烴以及煤制合成氨及其他化工產品，高效 清潔的煤氣化生產裝置技術必然能夠使其生產成本大幅降低。
由于目前運行的各種加壓煤氣化技術，存在有進料方式單一，噴嘴個數及 布置不合理，氧氣加入位置不完善，合成氣帶水嚴重等問題。同時由于成本因 素導致企業經常在各種煤種之間相互切換。同時煤化工及其下游產品的生產過 程中也產生著大量的污水，如何處理及利用這些高濃度有機廢污水及其它行業 所產生的污水等也是行業的一大難題。因此企業對于一種能夠解決上述問題的 新型高效環保煤氣化工藝裝置的需求越來越強烈。
發明內容
本實用新型的目的在于克服現有技術中的缺陷，而提供一種煤種適應性強， 煤氣化效率高，產氣量大和能夠處理有機廢污水的可燃燒有機廢污水的煤氣化 裝置。
本實用新型的目的是這樣實現的：包括有機廢污水儲罐、氧氣儲罐、干煤 粉儲罐和水儲罐，干煤粉儲罐和水儲罐分別與水煤漿儲罐的進口相連，所述有 機廢污水儲罐、氧氣儲罐、干煤粉儲罐和水煤漿儲罐的出口分別與設在燃燒器 頂部的燒嘴部件相連;燒嘴部件穿過燃燒器的頂部，與設在燃燒器內部的膜式 水冷壁內部相連，所述氧氣儲罐通過管道與設在燃燒器中部的增氧增氣噴嘴相 連，增氧增氣噴嘴穿過燃燒器與膜式水冷壁的內部相連，所述水儲罐與膜式水 冷壁的進口相連，氧氣儲罐和增氧增氣噴嘴之間的管道上設有第三三通，膜式 水冷壁的蒸汽出口通過管道與第三三通的第三端相連;所述燃燒器的底部設有 連接筒，連接筒穿過水冷器的頂部，并設在水冷器的內上部，水冷器的一側上 部設有合成氣出口，水冷器的下部設有出渣口，連接筒的外部設有多層折流升 氣筒，所述的合成氣出口通過管道與合成氣儲罐相連。燒嘴部件至少由三個燒 嘴構成，其中，一個燒嘴為主燒嘴，主燒嘴設在燃燒器頂部的正中心位置上， 其余燒嘴以主燒嘴為中心等距環形均勻分布在主燒嘴的四周;所述燒嘴的結構 由四個通道構成，第一通道的外部套裝有第二通道，第二通道的外部套裝有第 三通道，第三通道的外部盤繞有第四通道，所述第四通道為盤管。所述多層折 流升氣筒包括套裝在連接筒外部的筒體、設在筒體底部與其為一體結構的集汽 罩，設在集汽罩下部的第一集汽罩和第二集汽罩，所述集汽罩，第一集汽罩和 第二集汽罩分別通過相應的連接筋板與連接筒的外圓周表面相連。所述集汽罩， 第一集汽罩和第二集汽罩的結構為頂部和底部開口的漏斗狀結構，其頂部開口 的直徑小于底部開口的直徑，所述集汽罩，第一集汽罩和第二集汽罩頂部開口 直徑相同，集汽罩底部開口的直徑大于第一集汽罩底部開口的直徑，第一集汽 罩底部開口的直徑大于第二集汽罩底部開口的直徑。所述氧氣儲罐與燒嘴第一 通道之間的管道上并聯有第一閥門和第二閥門，所述干煤粉儲罐與燒嘴第二通 道之間的管道上依次設有第一加壓泵，第三閥門，所述水煤漿儲罐與燒嘴第三 通道之間的管道上依次設有第二加壓泵，第五閥門，所述有機廢污水儲罐與燒 嘴第四通道之間的管道上設有第六閥門;所述第三閥門和燒嘴第二通道之間的 管道上設有第一三通，第五閥門和燒嘴第三通道之間的管道上設有第二三通， 所述第一三通的第三端通過第四閥門與第二三通的第三端相連;所述第三三通 和增氧增氣噴嘴之間的管道上設有第七閥門。所述燃燒器的上部設有大法蘭。
按照上述方案制成的可燃燒有機廢污水的煤氣化裝置，采用干煤粉，水煤 漿或干粉煤與水煤漿同時進料，增加進料方式的可切換性，避免進料輸送系統 故障導致氣化裝置停車;通過設置多個四通道燒嘴，在減少單個燒嘴負荷延長 其使用壽命的同時提高燃燒器整體負荷，使其更加適合大型化生產;四通道燒 嘴的最外層通道為高濃度難處理有機廢污水處理通道，該通道在深入氣化爐內 部部分設置有盤管，該盤管有兩種作用，第一可以降低燒嘴周圍溫度，保護燒 嘴;第二將各種廢污水在盤管內換熱，使其變?yōu)楦邷仄夯旌衔铮笸ㄟ^燒 嘴外層通道口噴出，噴出的汽液混合物一方面再次蒸發吸熱保護燒嘴，另一方 面作為反應的原料參與氣化反應，有機廢污水中難處理的COD及氨氮與蒸發而 成H2O蒸汽與氣化劑氧氣發生反應，可有效解決高濃度難處理有機廢污水，使其 變廢為寶。燃燒器內設置膜式水冷壁作為耐火襯里，用以阻隔燃燒器內的熱量 向外傳遞，由于膜式水冷壁的厚度小于同等規模燃燒器內耐火磚的厚度，因此 無形中也增加了燃燒器的反應空間，增加燃燒器的原料處理量;燃燒器內反應 產生的帶灰合成氣進入下部水冷器后，通過帶有多層折流升氣筒高速上升，在 與多層折流升氣筒的接觸過程中，合成氣中所帶的飛灰以及在水冷器內攜帶的 水汽匯集成大的顆粒沉降下來，潔凈的合成氣通過合成氣出口離開氣化爐;具 有煤種適應性強，煤氣化效率高，產氣量大，合成氣潔凈且質量好和能夠處理 有機廢污水的優點。
