申請日2013.12.18

　　公開(公告)日2014.06.18

　　IPC分類號C02F3/12

　　摘要

　　本實用新型公開了一種曝氣廢水處理裝置，屬于廢水生物法處理技術領域。一種曝氣廢水處理裝置，包括深井反應器，深井反應器呈“T”形，深井反應器包括頂槽區和深井區，頂槽區位于深井區的上方，深井區內豎向分布有兩個水流上升管和一個水流下降管，水流下降管位于兩個水流上升管之間，深井區的底端設置有污泥斗，污泥斗與污泥管連通。本實用新型將凹槽設置為錐形，可以延長水流在凹槽中的停留時間，更有利于流速的突然改變，使得脫氣效果更好;本實用新型具有處理廢水高效快速、氧轉移能力高、占地少、運行費用低下、節約成本，與普通曝氣相比可節約工程投資的30%，調試啟動時間短等優點。

　　權利要求書

　　1.一種曝氣廢水處理裝置，包括深井反應器，所述深井反應器呈“T”形，所述深井反 應器包括頂槽區和深井區，所述頂槽區位于深井區的上方，其特征在于：

　　所述深井區內豎向分布有兩個水流上升管和一個水流下降管，所述水流下降管位于兩個 水流上升管之間，所述深井區的底端設置有污泥斗，污泥斗與污泥管連通;所述頂槽區包括 頂槽、進水口、側向內循環通道、防噴板和出水口，所述頂槽為長方形，所述進水口位于頂 槽的中心處，所述側向內循環通道設置在頂槽的底端，頂槽通過側向內循環通道與所述水流 下降管連通，所述防噴板設置在水流下降管頂部的側壁上，所述出水口設置在頂槽的側壁上;

　　所述水流下降管的底端與水流上升管的頂端相連通，所述水流上升管的側壁上間隔均勻 的設置有錐形凹槽，所述錐形凹槽的下端面與水流上升管的夾角為45度;

　　所述水流下降管內設置有曝氣管一，所述曝氣管一的高度位于所述水流下降管的中下部; 所述水流上升管內設置有曝氣管二，所述曝氣管一與曝氣管二在一條水平線上。

　　2.根據權利要求1所述的一種曝氣廢水處理裝置，其特征在于：所述深井反應器高度為 150～300m，所述深井反應器的直徑從下到上依次變大。

　　3.根據權利要求1所述的一種曝氣廢水處理裝置，其特征在于：所述凹槽有10～15個， 所述凹槽位于水流上升管的內側壁上，并且呈環形分布。

　　說明書

　　一種曝氣廢水處理裝置

　　技術領域

　　本實用新型涉及一種曝氣廢水處理裝置，屬于廢水生物法處理技術領域。

　　背景技術

　　隨著水污染的日益嚴重，水資源的短缺，對污水的處理越來越受到人們的重視。目前所 采用的生物處理方法主要包括普通活性污泥法和生物接觸氧化法，普通活性污泥法又稱傳統 活性污泥法，活性污泥廢水生物處理系統的傳統方式，系統由曝氣池、二沉池和污泥回流管 線及設備三部分組成。需要曝氣池容積大，占用的土地較多，基建費用高;好氧速度沿池長 是變化的，而供氧速度難于與其相吻合、適應;運行效果易受水質、水量變化的影響。生物 接觸氧化法(biological contact oxidation process)是從生物膜法派生出來的一種廢水 生物處理法，即在生物接觸氧化池內裝填一定數量的填料，利用棲附在填料上的生物膜和充 分供應的氧氣，通過生物氧化作用，將廢水中的有機物氧化分解，達到凈化目的。該工藝具 有氧利用率低、占地面積大、運行管理不方便等缺點。

　　實用新型內容

　　為了解決上述現有技術中存在的問題，本實用新型提出了一種曝氣廢水處理裝置，該裝 置具有快速高效處理廢水，氧轉移能力高、占地少等優點。

　　本實用新型技術方案包括：

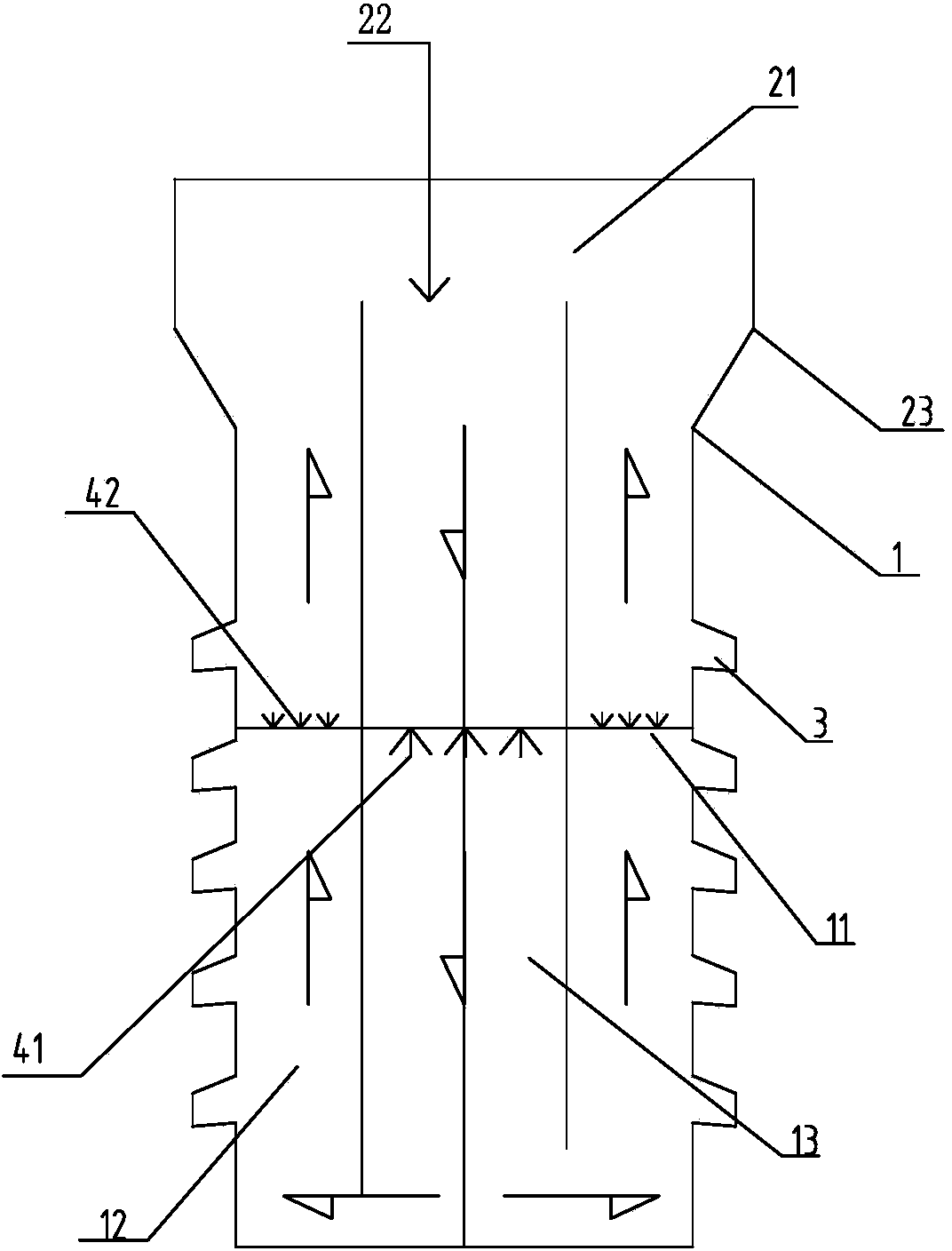

　　一種曝氣廢水處理裝置，包括深井反應器，所述深井反應器呈“T”形，所述深井反應器 包括頂槽區和深井區，所述頂槽區位于深井區的上方，所述深井區內豎向分布有兩個水流上 升管和一個水流下降管，所述水流下降管位于兩個水流上升管之間，所述深井區的底端設置 有污泥斗，污泥斗與污泥管連通;所述頂槽區包括頂槽、進水口、側向內循環通道、防噴板 和出水口，所述頂槽為長方形，所述進水口位于頂槽的中心處，所述側向內循環通道設置在 頂槽的底端，頂槽通過側向內循環通道與所述水流下降管連通，所述防噴板設置在水流下降 管頂部的側壁上，所述出水口設置在頂槽的側壁上;

　　所述水流下降管的底端與水流上升管的頂端相連通，所述水流上升管的側壁上間隔均勻 的設置有錐形凹槽，所述錐形凹槽的下端面與水流上升管的夾角為45度;

　　所述水流下降管內設置有曝氣管一，所述曝氣管一的高度位于水流下降管的中下部;所 述水流上升管內設置有曝氣管二，所述曝氣管一與曝氣管二在一條水平線上。

　　作為本實用新型的一個優選方案，上述深井反應器高度為150～300m，深井反應器的直 徑從下到上依次變大。

　　作為本實用新型的另一個優選方案，上述凹槽有10～15個，凹槽位于水流上升管的內側 壁上，并且呈環形分布。

　　本實用新型所帶來的有益技術效果：

　　本實用新型提出了一種曝氣廢水處理裝置，深井反應器設置為T形，進水口設置在頂槽 的中心處，在深井區內豎向分布有兩個水流上升管和一個水流下降管，可以使得水流在深井 區內的時間延長，通過設置環形凹槽，深井曝氣裝置中的上升液流在流進環形凹槽與水流下 降管的間隙時，由于管徑增大，使水流上升管中的上升液流速變小，當經過環形凹槽后，由 于管徑突然變小，因此水流上升管中的上升液流速突然加快，流速的突然改變會加速上升液 流中氣體的析出，促使上升液流中的污泥與吸附在污泥上的氣體相分離，從而達到脫氣的效 果。

　　本實用新型將凹槽設置為錐形，可以延長水流在凹槽中的停留時間，更有利于流速的突 然改變，使得脫氣效果更好;本實用新型具有處理廢水高效快速、氧轉移能力高、占地少、 運行費用低下、節約成本，與普通曝氣相比可節約工程投資的30%，調試啟動時間短等優點。
