申請日2013.12.18
公開(公告)日2014.06.11
IPC分類號C02F9/14
摘要
本實用新型公開一種冷軋PSA廢水處理系統，該系統包括調節池、鐵碳微電解反應器、催化反應池、中和絮凝沉淀裝置、生化反應裝置、一級沉淀池和污水濃縮池。調節池上設置有PSA廢水排入管、空氣排入管和液位儀;調節池的下端輸出口與鐵碳微電解反應器的下端輸入口連通，鐵碳微電解反應器上端輸出口與催化反應池連通，中和絮凝沉淀裝置依次包括中和池、絮凝池和沉淀池，催化反應池輸出口與中和池連通，沉淀池的輸出口與生化反應裝置相連，生化反應裝置包括生化池，生化池與一級沉淀池相連。本實用新型改變傳統物化處理階段，有機物開環、斷鏈不徹底的弊病，采用鐵碳微電解反應裝置大大提高開環、斷鏈的效果，降低后端處理負荷，提高處理效果。
權利要求書

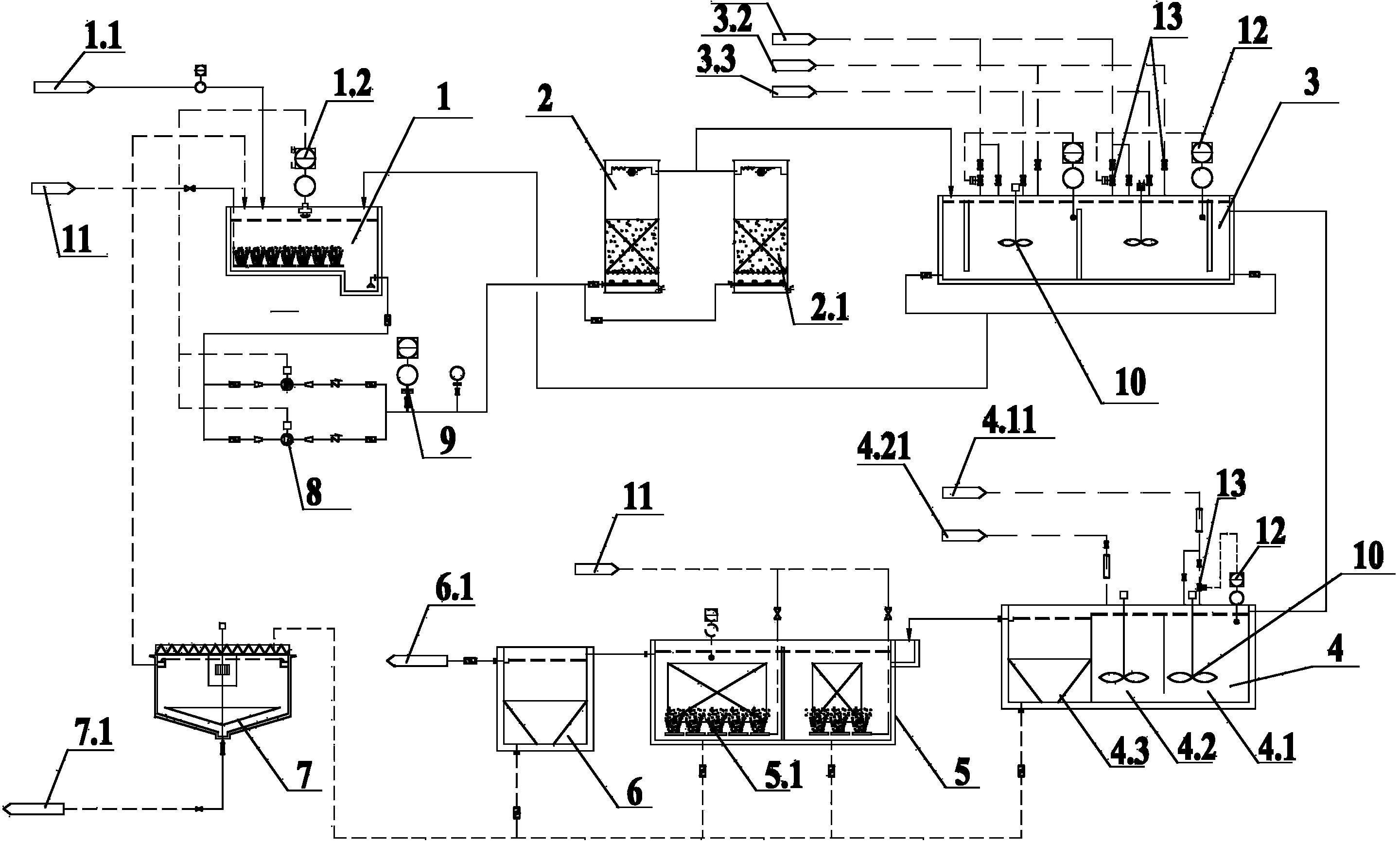

1.一種冷軋PSA廢水處理系統，包括調節池(1)、鐵碳微電解 反應器(2)、催化反應池(3)、中和絮凝沉淀裝置(4)、生化反應裝 置(5)、一級沉淀池(6)和污水濃縮池(7)，其特征在于：
所述調節池(1)上設置有PSA廢水排入管(1.1)、空氣排入管 (11)和液位儀(1.2);所述調節池(1)的下端輸出口與鐵碳微電 解反應器(2)的下端輸入口連通，所述調節池(1)與鐵碳微電解反 應器(2)之間的管道上設置有分流閥(8)和調節池提升泵(9);
所述鐵碳微電解反應器(2)上端輸出口與催化反應池(3)連通， 所述催化反應池(3)上設置有硫酸排入管(3.1)、雙氧水排入管(3.2)、 硫酸化亞鐵排入管(3.3)和攪拌機(10);
所述中和絮凝沉淀裝置(4)依次包括中和池(4.1)、絮凝池(4.2) 和沉淀池(4.3)，所述中和池(4.1)和絮凝池(4.2)內都設置有攪 拌機(10)，所述中和池(4.1)上設置有石灰乳排入管(4.11)，所述 絮凝池(4.2)上設置有PAM排入管(4.21);
所述催化反應池(3)輸出口與中和池(4.1)連通，所述沉淀池 (4.3)的輸出口與生化反應裝置(5)相連，所述生化反應裝置(5) 包括生化池(5.1)和設置在生化池(5.1)上的空氣排入管(11)，所 述生化池(5.1)與一級沉淀池(6)相連，所述一級沉淀池(6)與 污水濃縮池(7)連通，所述一級沉淀池(6)上設置有達標排水管(6.1)， 所述污水濃縮池(7)上污泥脫水管(7.1)。
2.根據權利要求1所述的冷軋PSA廢水處理系統，其特征在于： 所述分流閥(8)與調節池(1)的液位儀(1.2)連通。
3.根據權利要求1或2所述的冷軋PSA廢水處理系統，其特征 在于：所述催化反應池(3)的第二輸出口與調節池(1)之間設置有 管道，所述催化反應池(3)上還設置有pH計(12)，所述硫酸排入 管(3.1)、雙氧水排入管(3.2)、硫酸化亞鐵排入管(3.3)上設置開 關閥(13)、所述硫酸排入管(3.1)上的開關閥(13)與pH計(12) 連通。
4.根據權利要求1或2所述的冷軋PSA廢水處理系統，其特征 在于：所述中和池(4.1)上設置有pH計(12)，所述石灰乳排入管 (4.11)上設置有開關閥(13)，所述石灰乳排入管(4.11)上的開關 閥(13)與pH計(12)連通。
5.根據權利要求1或2所述的冷軋PSA廢水處理系統，其特征 在于：所述沉淀池(4.3)和生化池(5.1)分別與污水濃縮池(7)連 通。
6.根據權利要求1或2所述的冷軋PSA廢水處理系統，其特征 在于：所述污水濃縮池(7)的上端輸出口與調節池(1)連通。
7.根據權利要求1或2所述的冷軋PSA廢水處理系統，其特征 在于：所述分流閥(8)有兩個且并聯設置。
8.根據權利要求1或2所述的冷軋PSA廢水處理系統，其特征 在于：所述鐵碳微電解反應器(2)、催化反應池(3)和生化反應裝 置(5)設有兩個且都并聯設置。
9.根據權利要求1或2所述的冷軋PSA廢水處理系統，其特征 在于：所述鐵碳微電解反應器(2)內設置有由鐵、碳和金屬催化劑 構成的多孔填料層(2.1)。
說明書
冷軋PSA廢水處理系統
技術領域
本實用新型涉及冷軋鍍錫、化工、印染廢水等高濃度廢水領域， 具體地指一種冷軋PSA廢水處理系統。
背景技術
PSA(苯酚磺酸)是重要的化工原料，也是冷軋鍍錫常用電鍍液 的主要成分之一，在其生產和應用中會產生大量的PSA廢水。PSA廢 水具有有機污染濃度高，含苯酚類等難降解有機物等特點。采用傳統 的物化方法處理效率很低，而且這些基團(-OH、-SO3H)對微生物 具有強烈的毒性，采用單一生化法也難以奏效。
隨著環保排放要求的提高及廢水深度處理回用要求，針對高濃度 廢水有必要提出處理效果更加穩定的處理工藝。
發明內容
本實用新型的目的在于克服現有技術的不足，提供了一種冷軋 PSA廢水處理系統。該系統處理后出水能穩定達到GB13456-2012出 水標準，COD≤80mg/l。
為實現上述目的，本實用新型所設計的冷軋PSA廢水處理系統， 包括調節池、鐵碳微電解反應器、催化反應池、中和絮凝沉淀裝置、 生化反應裝置、一級沉淀池和污水濃縮池，
所述調節池上設置有PSA廢水排入管、空氣排入管和液位儀; 所述調節池的下端輸出口與鐵碳微電解反應器的下端輸入口連通，所 述調節池與鐵碳微電解反應器之間的管道上設置有分流閥和調節池 提升泵;
所述鐵碳微電解反應器上端輸出口與催化反應池連通，所述催化 反應池上設置有硫酸排入管、雙氧水排入管、硫酸化亞鐵排入管和攪 拌機;
所述中和絮凝沉淀裝置依次包括中和池、絮凝池和沉淀池，所述 中和池和絮凝池內都設置有攪拌機，所述中和池上設置有石灰乳排入 管，所述絮凝池上設置有PAM排入管;
所述催化反應池輸出口與中和池連通，所述沉淀池的輸出口與生 化反應裝置相連，所述生化反應裝置包括生化池和設置在生化池上的 空氣排入管，所述生化池與一級沉淀池相連，所述一級沉淀池與污水 濃縮池連通，所述一級沉淀池上設置有達標排水管，所述污水濃縮池 上污泥脫水管。
進一步地，所述分流閥與調節池的液位儀連通。
再進一步地，所述催化反應池的第二輸出口與調節池之間設置有 管道，所述催化反應池上還設置有pH計，所述硫酸排入管、雙氧水 排入管、硫酸化亞鐵排入管上設置開關閥、所述硫酸排入管上的開關 閥與pH計連通。
再進一步地，所述中和池上設置有pH計，所述石灰乳排入管上 設置有開關閥，所述石灰乳排入管上的開關閥與pH計連通。
再進一步地，所述沉淀池和生化池分別與污水濃縮池連通。
再進一步地，所述污水濃縮池的上端輸出口與調節池連通。
再進一步地，所述分流閥有兩個且并聯設置。
再進一步地，所述鐵碳微電解反應器、催化反應池和生化反應裝 置設有兩個且都并聯設置。
再進一步地，所述鐵碳微電解反應器內設置有由鐵、碳和金屬催 化劑構成的多孔填料層。
本實用新型的工作原理：
冷軋PSA廢水處理系統主要包括鐵碳微電解反應器、催化氧化 反應池、中和絮凝沉淀裝置、生化反應裝置。其特點是鐵碳和催化氧 化反應階段效果穩定，生化處理負荷均勻，出水指標穩定達標。
(一)鐵碳微電解反應器原理：當將鐵屑和碳粒浸沒在酸性廢水 中時，由于鐵和碳之間的電極電位差(1.2V)，廢水中會行程無數個 微原電池。其中電位低的鐵成為陽極，電位高的碳成為陰極，在酸性 充氧條件下發生電化學反應，其反應過程如下：
陽極(Fe)：Fe-2e→Fe2+
陰極(C)：2H++2e→2H→H2，
從反應中看出，產生的了初生態的Fe2+和原子H，它們具有高化學 活性，能改變廢水中許多有機物的結構和特性，使有機物發生斷鏈， 開環等作用。若有曝氣，還會發生下面的反應：
O2+4H++4e→2H2O
O2+2H2O+4e→4OH-
2Fe2++O2+4H+→2H2O+Fe3+
鐵碳微電解反應器必須保證停留時間3-4h，增加曝氣充氧，即可 防止鐵碳填料的板結，還可產生Fe3+，水解產生Fe(OH)3膠體，可 以有效吸附、凝聚水中污染物，增強對廢水的凈化效果。
反應停留時間：3-4h
(二)氧化反應池
經過鐵碳微電解反應器后的廢水經過開環、斷鏈后更易于通過催 化氧化而徹底降解。氧化反應池內通過投加硫酸控制反應pH值 3.0～4.0，投加H2O2作為氧化劑，F(xiàn)eSO4作為催化劑。保證H2O2、FeSO4投加量及投加比例，反應時間2～3h。氧化反應池分成2級，池內壁 需設置防腐。
(三)中和絮凝及沉淀
通過氧化池后的廢水COD得到降解，但需對其進行pH回調， 去除鐵、錫等金屬離子，實行固液分離后達到生化進水條件。
中和階段投加石灰乳調節pH值7～9，反應時間5-10min。
絮凝階段投加PAM，使反應生成的絮凝物凝聚成大的礬花，提 高沉淀性能，反應時間3～5min
沉淀階段實現沉淀物與廢水的分離，出水達到生化進水階段，沉 淀可采用斜管沉淀。
(四)生化階段
經過催化氧化后的出水可生化性進一步提高，經過生化去除降解 COD,保證出水達標。
生化反應停留時間不小于20h，采用接觸氧化，內設生物填料， 反應池內DO控制為2～4mg/l。
(五)二沉池
采用澄清池或斜管沉淀池，經過泥水分離后，出水達標排放，表 面負荷0.8～0.9
本實用新型的有益效果：
(1)本實用新型改變傳統物化處理階段，有機物開環、斷鏈不 徹底的弊病，采用鐵碳微電解反應裝置大大提高開環、斷鏈的效果， 降低后端處理負荷，提高處理效果。
(2)本實用新型采用芬頓強氧化技術，能保證穩定的COD去除 效率，和生化組合后整體處理效果佳。
(3)本實用新型工藝適用范圍廣，可同時應用于印染等其他高 難有機廢水處理。
(4)本實用新型增加生化處理系統能使出水很好達到新的排放 標準。根據現有工程實例的運行出水分析，單純經過鐵碳反應器、中 和沉淀后的出水COD很難達到排放標準，一般出水在2000mg/l左右， 與現行GB13456-2012標準有很大差距，所以需增加生化處理單元， 徹底降解COD。同時，本工藝還研究了PSA廢水中Sn等金屬離子 對生物的抑制作用，提出對中和絮凝沉淀需要控制達到的水平及生化 的控制要求。
(5)鐵碳微電解反應器采用下入上出結構解決了鐵碳反應濾料 板結問題。
